液晶モニター壁面取付金具 TAKEX 竹中エンジニアリング [LCW-02]

液晶モニター壁面取付金具 TAKEX 竹中エンジニアリング [LCW-02]

販売価格: 会員のみ販売

商品詳細

壁面取付金具 VESA規格対応 液晶モニター用 多軸調整機能 屋内用

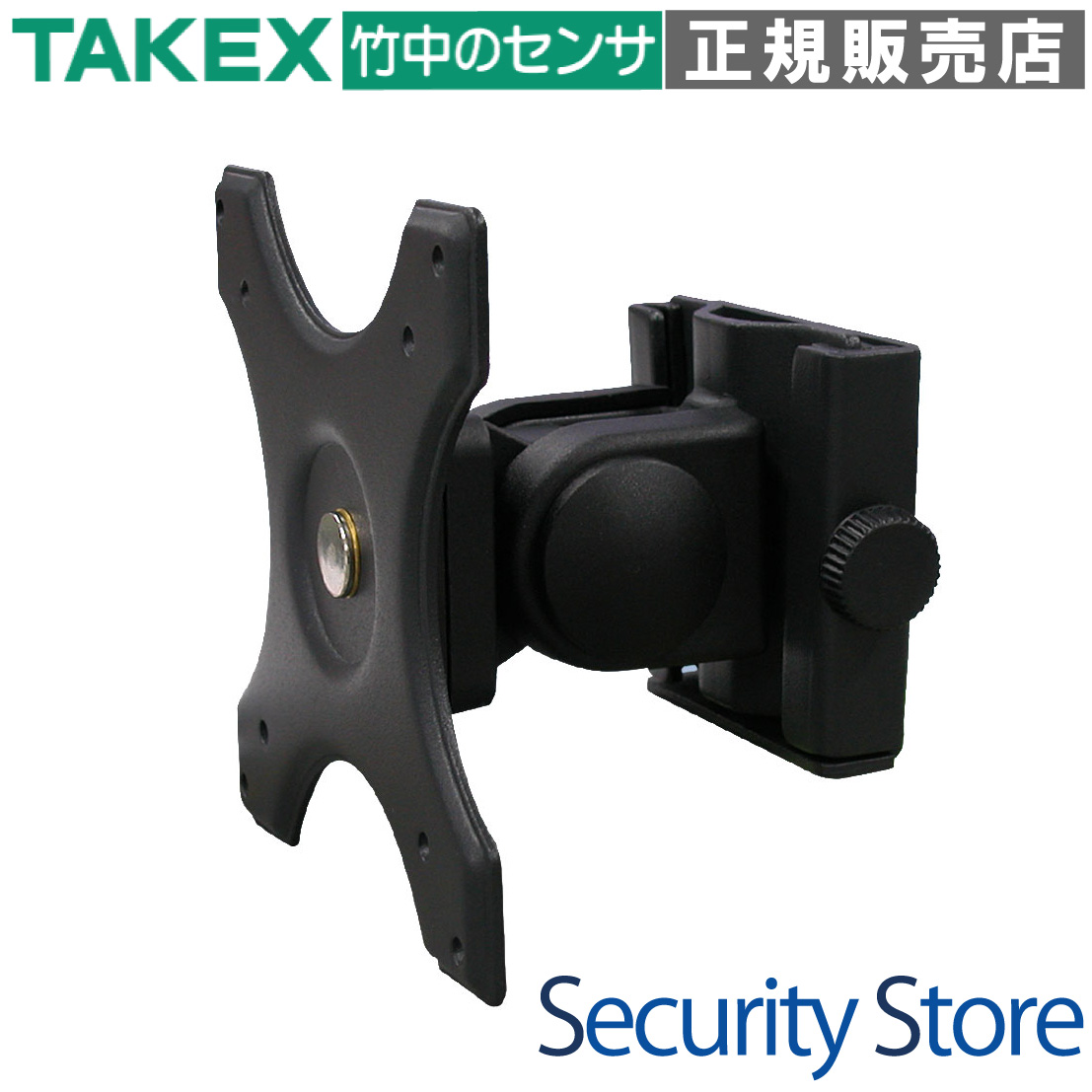

LCW-02 液晶モニター壁面取付金具

LCW-02は、小型から中型の液晶モニターを壁面に強固に固定するための専用ブラケットです。VESA規格に準拠しており、セキュリティモニターや産業用ディスプレイの設置に最適です。垂直チルトや360°回転機能を備え、最適な視認角度を自由に調整できるプロ仕様の取付金具です。

  • 型番： LCW-02
  • 製品名： 液晶モニター壁面取付金具
  • 対応規格： VESA 75mm×75mm / 100mm×100mm
  • 主な用途： 防犯モニター・管理室ディスプレイの壁面固定
  • 設置場所： 屋内壁面（垂直面）
  • 最大積載重量： 12kg

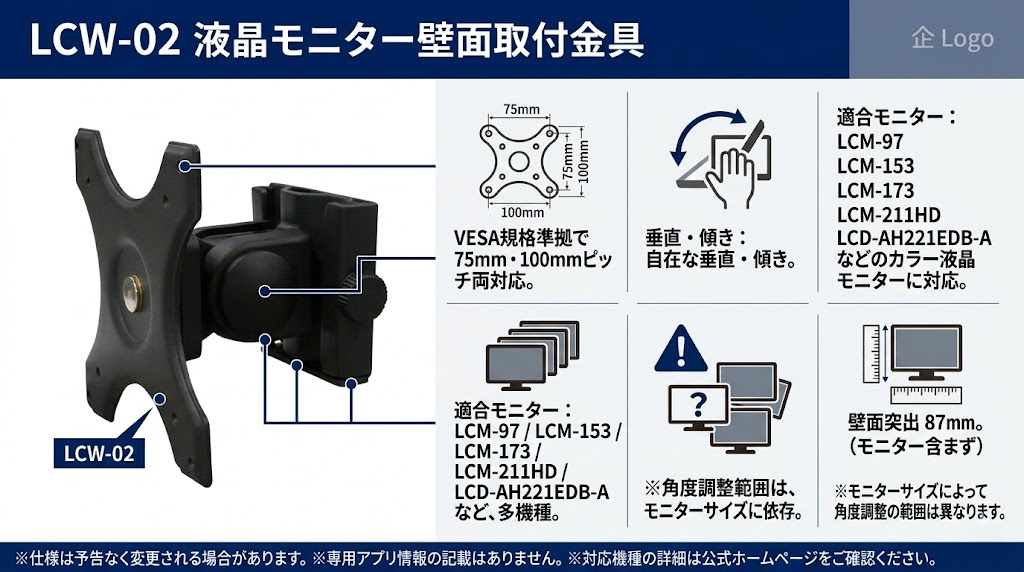

液晶モニター壁面取付金具 LCW-02 製品画像

資料ダウンロード

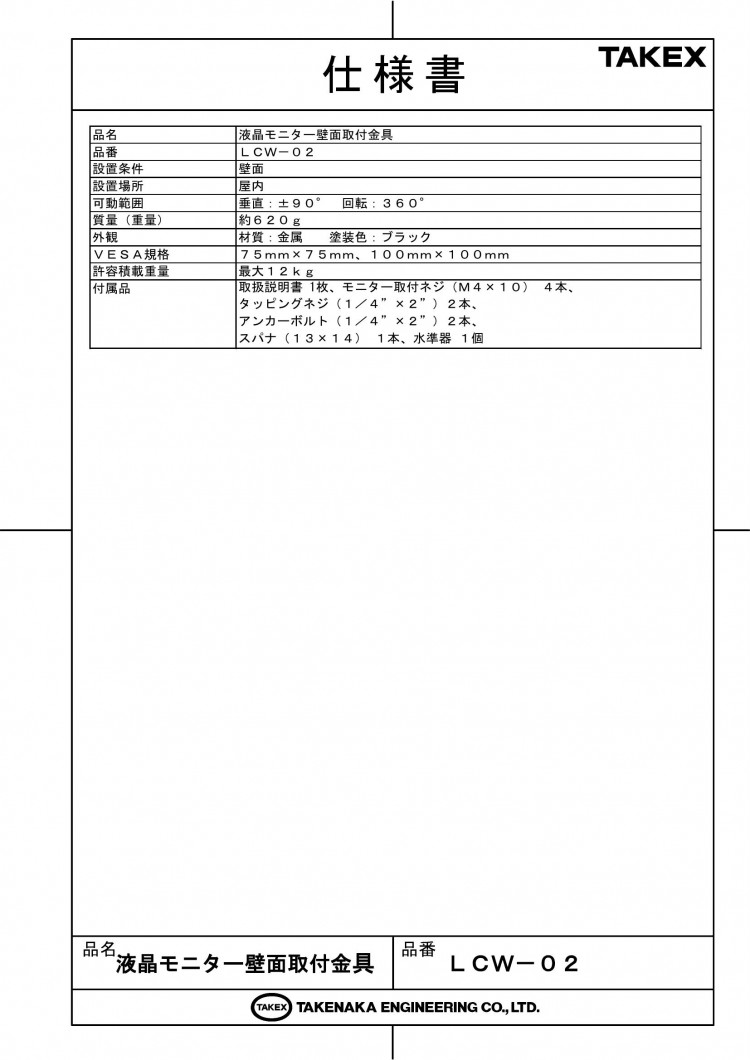

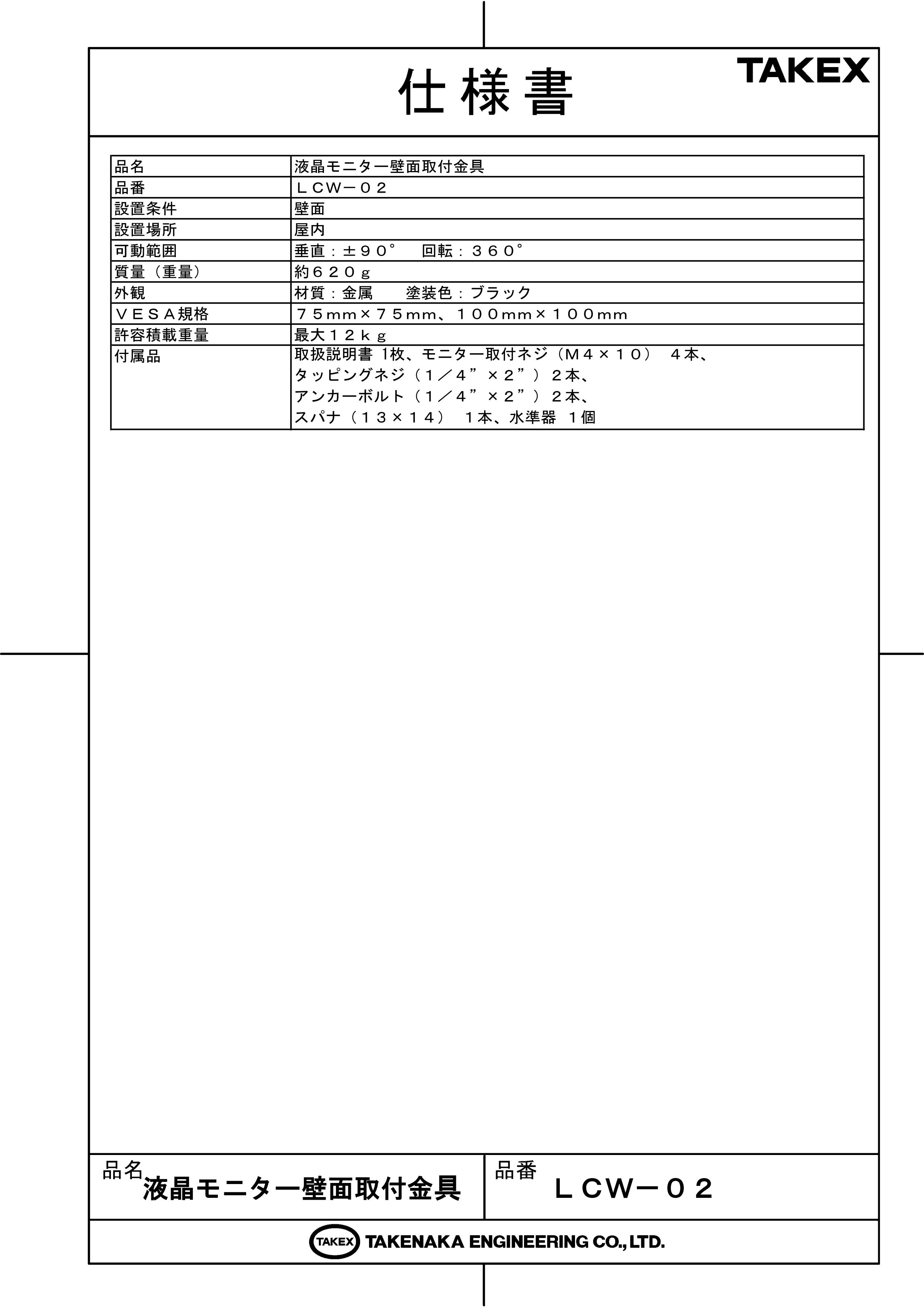

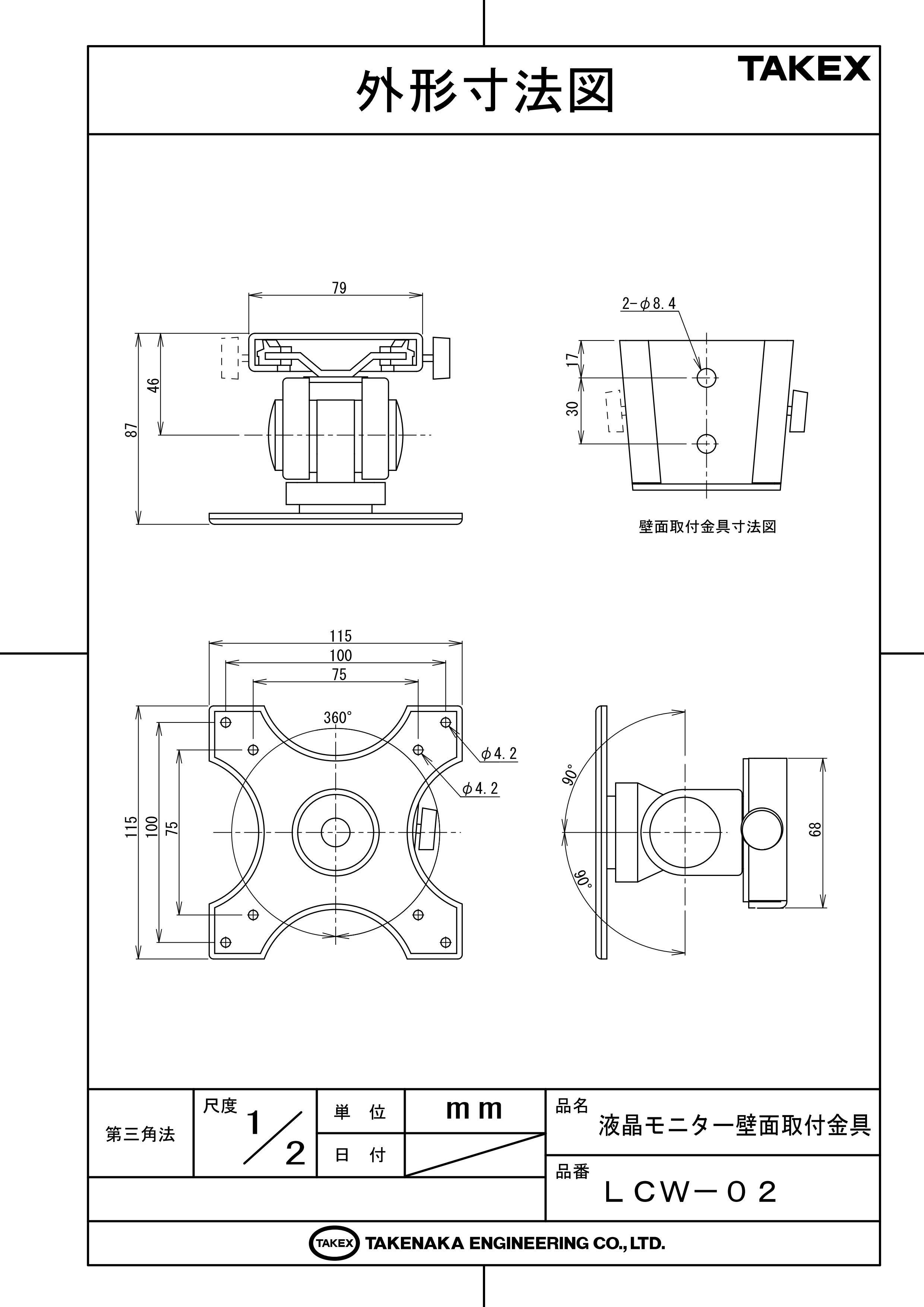

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 監視センターのマルチモニタ設置
  • 店舗・オフィスの案内表示用モニター
  • 省スペースが求められる受付カウンター
  • 工場ラインの工程管理用ディスプレイ

導入前に確認したいポイント

  • 壁面の構造（木造・コンクリート等）
  • モニター背面のVESA穴ピッチ（75/100mm）
  • モニター総重量（12kg以下か）
  • 端子類が背面に垂直に突起していないか

特長

1. VESA規格準拠による幅広い互換性

世界標準であるVESA規格（75mm×75mmおよび100mm×100mm）に対応しています。LCM-97やLCM-211HDといった主要なカラー液晶モニターをはじめ、多くの市販モニターをそのまま取り付け可能です。

2. ±90°の広範囲な垂直チルト調整

上下方向の角度を±90°まで調整できるため、高い位置への設置や低い位置からの見上げなど、設置環境に合わせた最適な視野角を確保します。モニターサイズによりますが、極めて自由度の高い傾斜設定が可能です。

3. 360°の画面回転（ローテーション）機構

モニターを360°回転させることができるため、水平（横向き）だけでなく垂直（縦向き）での運用にも対応します。設置後の微調整も容易で、常に水平を保った正確な設置を実現します。また、左右の首振り調整も可能です。

4. 壁面から87mmの適度なクリアランス

壁面からモニター取付面まで87mmの距離を確保しています。このスペースにより、背面の通気性を確保しつつ、映像ケーブルや電源ケーブルの取り回しに余裕を持たせることができます。

5. 最大12kgまで対応する堅牢な設計

本体質量約620gという軽量設計ながら、最大12kgまでのモニター積載が可能です。金属製の堅牢な構造と、確実な2点留めベースにより、長期間の安定した保持をサポートします。

6. 充実した付属品と施工支援

モニター取付用のネジだけでなく、壁面固定用のアンカーやタッピングネジも同梱されています。さらに、正確な水平出しをサポートする水準器や、締め付け調整用の専用スパナも付属しており、現場でのスムーズな施工を助けます。

選定時に評価したい強み

  • 確かな固定力： 金属製パーツを採用し、12kgの荷重に耐える高い剛性を実現しています。
  • オールインワンパッケージ： ネジ・アンカー・工具が揃っており、別途部材調達の手間が省けます。
  • 多軸調整： チルト・回転・首振りの3軸調整により、複雑な設置条件にも対応可能です。
  • コンパクトなベース： 縦型のベース形状により、限られた壁面スペースでも効率的に設置できます。

施工・設置ガイド

LCW-02を安全にご使用いただくために、以下の施工ポイントを推奨します。

  • 壁面強度の確保： ベースプレートが比較的小型なため、荷重が集中します。木造壁の場合は間柱（スタッド）に確実に固定してください。
  • アンカーの使用： コンクリート面への施工時は、付属のアンカーを使用して確実に固定してください。
  • 増し締めの実施： モニター設置後、自重で角度が変わらないよう、軸部分のボルトをスパナで適切に増し締めしてください。
  • ケーブル管理： 壁面との距離（87mm）を考慮し、L型コネクタ等を利用するとよりスムーズな配線が可能です。
確認項目 この製品での考え方
取付規格 VESA 75×75mm / 100×100mm に対応
最大荷重 12kg（モニター自重＋ケーブル等の合計）
壁面出寸 87mm（ブラケット単体）
調整軸 垂直チルト、水平首振り、360°回転の3軸

製品仕様

項目 内容
品名 液晶モニター壁面取付金具
品番 ＬＣＷ－０２
設置条件 壁面
設置場所 屋内
可動範囲 垂直：±９０°　回転：３６０°（左右首振り可）
許容積載重量 最大１２ｋｇ
質量（重量） 約６２０ｇ
材質・外観 材質：金属
塗装色：ブラック
ＶＥＳＡ規格 ７５ｍｍ×７５ｍｍ、１００ｍｍ×１００ｍｍ
壁面取付ピッチ 垂直 30mm（2穴）
付属品 取扱説明書 １枚
モニター取付ネジ（Ｍ４×１０） ４本
タッピングネジ（１／４”×２”） ２本
アンカーボルト（１／４”×２”） ２本
スパナ（１３×１４） １本
水準器 １個

FAQ

Q：24インチ以上の大型モニターでも使用できますか？ A：VESA規格が100mm以下、かつ重量が12kg以内であれば物理的な取り付けは可能ですが、モニターサイズが大きすぎると壁面に干渉してチルト（角度調整）の範囲が制限される場合があります。
Q：木造住宅の石膏ボード壁に直接取り付けられますか？ A：石膏ボードのみでは強度が不足し、落下の危険があります。必ず壁の裏にある柱（スタッド）に付属のタッピングネジで固定するか、補強工事を行った上で設置してください。
Q：モニターを縦向きにして固定することは可能ですか？ A：はい、可能です。360°の回転（ローテーション）機構を備えているため、設置後にモニターを回転させて縦型運用を行うことができます。
Q：角度を調整した後に固定することはできますか？ A：付属のスパナを使用して軸部分のボルトを締め付けることで、好みの角度で保持することができます。
Q：VESA 200mm×200mmのモニターには対応していますか？ A：本製品単体では 75mm および 100mm ピッチのみの対応となります。200mmピッチのモニターには別途変換アダプターが必要になります。
Q：配線コードは金具の中を通せますか？ A：本製品は中空構造ではないため、コードを内部に通すことはできません。壁面から87mmの隙間がありますので、そこでケーブルをまとめて配線してください。
Q：モニターが自重でお辞儀してしまいます。 A：関節部分のボルトが緩んでいる可能性があります。付属のスパナでボルトを増し締めして、保持力を調整してください。
Q：屋外の軒下で使用できますか？ A：本製品は屋内専用仕様です。屋外や湿気の多い場所では錆や劣化の原因となるため、使用しないでください。
Q：取り付けに必要なネジは全て入っていますか？ A：モニターを金具に付けるM4ネジと、壁面固定用のネジ・アンカーが付属しています。モニター側のネジ穴がM4以外（M6等）の場合は、別途ネジをご用意いただく必要があります。
Q：水平に設置できるか不安です。 A：本製品には簡易的な水準器が付属しておりますので、施工時に水平を確認しながら正確に取り付けることができます。
