天井取付型液晶モニターハンガー350mm TAKEX 竹中エンジニアリング [MDH-400]

天井取付型液晶モニターハンガー350mm TAKEX 竹中エンジニアリング [MDH-400]

販売価格: 会員のみ販売

商品詳細

天井取付型 モニターハンガー ロングモデル ディスプレイ金具 MDHシリーズ

MDH-400 天井取付型液晶モニターハンガー350mm

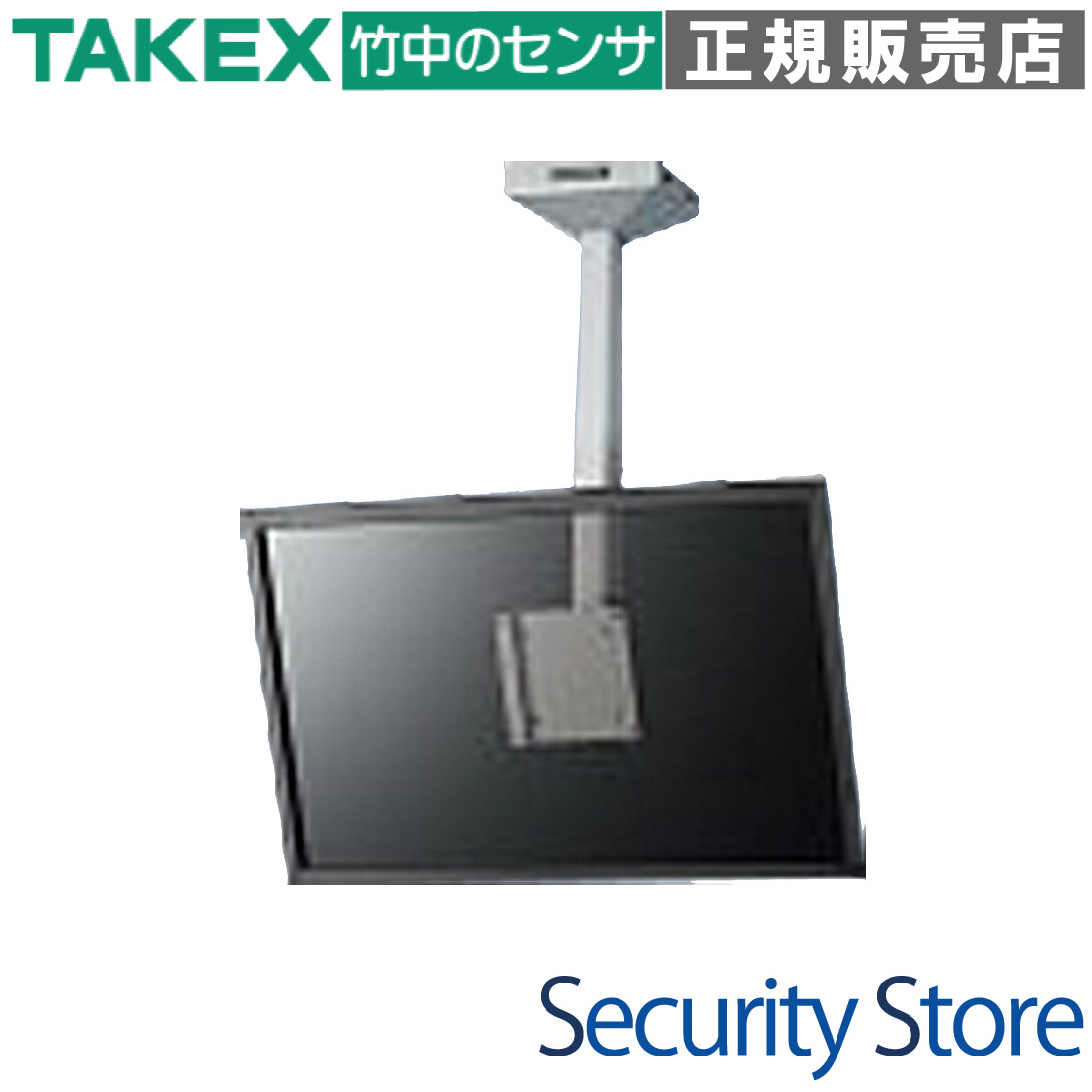

MDH-400は、液晶モニターを天井から強固に吊り下げることができるマウントハンガーです。シリーズの中でも支柱が長いロングモデルで、天井高のある場所でのモニター設置に最適です。チルト調整機能により視認性の高い角度設定が可能で、公共施設や店舗のサイネージ、セキュリティ用モニターの吊り下げに向いています。

  • 型番: MDH-400
  • 製品名: 天井取付型液晶モニターハンガー350mm
  • 取付中心: 天井面から450mm(ディスプレイ中心まで)
  • 主な用途: デジタルサイネージ、監視モニター、店舗内ディスプレイ
  • 設置環境: 屋内天井(下地補強推奨)
  • 調整範囲: 上下チルト調整可能
MDH-400 天井取付型液晶モニターハンガー350mm

この製品が向いている用途

  • 天井高のある店舗・ロビーでの案内表示
  • 防犯・監視用モニターの天井設置
  • レジカウンター上のサイネージ掲出
  • 壁面に取付スペースがない場所での設置

導入前に確認したいポイント

  • 天井裏に十分な下地補強(鋼材等)があるか
  • 設置時にモニター下端が通行の妨げにならないか
  • モニターのVESA規格・重量が対応範囲内か
  • 配線を通すための通線ルートの確保

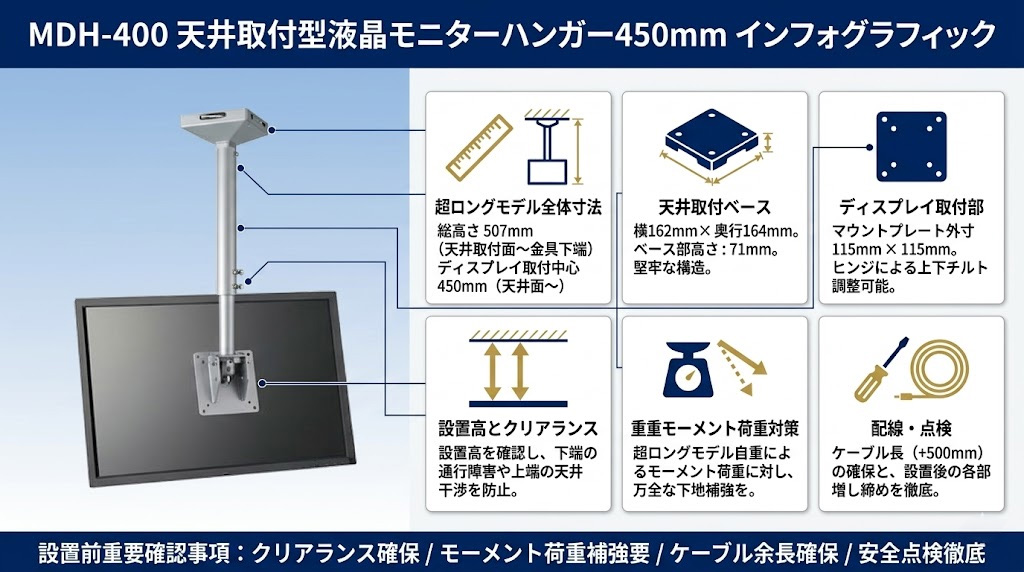

特長

視認性を高めるロングポール設計(中心高450mm)

天井取付面からディスプレイ取付中心までが450mmに設計されています。総高さは507mmに達し、天井が高い空間であっても、通行人の目線に合わせた最適な高さにモニターを配置することが可能です。広大な商空間やエントランスでの情報発信に威力を発揮します。

自由な角度設定を可能にするチルト調整機能

マウントプレートと支柱の接続部には可動ヒンジを採用。ディスプレイの上下首振り(チルト)調整が可能なため、設置場所の高さや利用者の視点に合わせて、最も見やすい角度に固定できます。光の反射を避けたい現場や、高い位置からの見下ろし設置にも柔軟に対応します。

堅牢な天井取付ベース構造

162mm × 164mmの広幅なベースプレートを採用しており、天井への固定力を分散しつつ、安定した吊り下げ状態を維持します。長尺モデル特有の揺れや振動に対しても強固な設計となっており、長期にわたる安定運用をサポートします。

効率的な通線管理をサポートする支柱構造

支柱内部を通線スペースとして利用できる設計です。映像ケーブルや電源ケーブルを支柱内に隠蔽することで、外観を損なわずに美しい設置が可能です。配線時にはケーブル長に500mm程度の余裕を持たせることで、スムーズな施工を可能にします。

汎用性の高いマウントプレート(115mm角)

マウントプレート外寸は115mm × 115mmで設計されており、標準的な液晶モニターを確実に固定します。付属のディスプレイ取付金具を使用することで、スムーズかつ安全にモニターのマウント作業を行うことができます。

設置環境に合わせて選べるカラーバリエーション

標準カラーとして清潔感のある「シルバー」を採用していますが、設置場所のインテリアや天井色に合わせて、落ち着いた「ブラック(MDH-B400)」も選択可能です。空間デザインを損なわない柔軟な選定が可能です。

選定時に評価したい強み

  • 抜群のリーチ: シリーズ最長クラスの支柱長で高天井に対応。
  • 高い安全性: 堅牢なベースと確実なボルト接合による脱落防止設計。
  • 優れた施工性: 支柱内通線とプレート分離構造による現場負担の軽減。
  • 柔軟な調整: ヒンジによる無段階に近い角度調整で最適解を実現。

施工・設置ガイド

本製品は500mmを超える全長を持つため、設置時には「モーメント荷重」への十分な配慮が必要です。特にモニター自重による根元(ベース部)への負荷を考慮し、天井裏は必ず鋼材等へのボルト固定による補強を行ってください。

確認項目 施工・運用上の考え方
天井強度 総重量(2.9kg + モニター重量)に耐え、振動による揺れを抑える下地補強が必須です。
設置高さ 天井面から450mm下にモニター中心が来ます。モニター下端と床面の距離を算出してください。
配線長 支柱内を通す場合、通常の配線長に+500mm以上の余裕が必要です。
定期点検 稼働・振動によるネジの緩みを防ぐため、施工後の増し締めと定期的な確認を推奨します。

製品仕様

項目 内容
品名 液晶モニターハンガー
品番 MDH-400
質量 約2.9kg
カラー シルバー ※黒色 (MDH-B400) もございます
価格 オープンプライス
総高さ 507mm(天井取付面〜金具下端)
ディスプレイ取付中心 天井面から450mm
ベースサイズ 162mm(幅) × 164mm(奥行) × 71mm(高さ)
マウントプレート 115mm × 115mm

FAQ

Q:モニターの取付高さ(中心位置)はどのくらいですか? A:天井の取付面からディスプレイの取付中心までが450mmの位置になります。
Q:角度(チルト)の調整は可能ですか? A:はい、接続部のヒンジにより上下方向の首振り調整が可能です。
Q:黒色のモデルはありますか? A:はい、型番「MDH-B400」としてブラックモデルもラインアップしております。
Q:支柱の中に配線を通すことはできますか? A:はい、支柱内部を通線スペースとして活用でき、ケーブルをすっきりと収納できます。
Q:設置の際の注意点は何ですか? A:支柱が長いためベース部への負荷が大きくなります。必ず天井裏の下地補強を万全に行った上で固定してください。
Q:ベースのサイズを教えてください。 A:横幅162mm × 奥行164mm、高さは71mmとなっております。
Q:マウントプレートのサイズは? A:115mm × 115mmの外寸となっております。
Q:モニター下端が天井に干渉することはありませんか? A:取付中心が450mmありますので、大型モニターでも上端の干渉は起こりにくいですが、設置前にモニターの縦寸を確認してください。
Q:配線用のケーブルの長さはどのくらい必要ですか? A:支柱内を通す距離を考慮し、通常の配線長に加えて500mm以上の余裕を持たせることを推奨します。
Q:本体の重量はどのくらいですか? A:金具本体の質量は約2.9kgとなっております。
