天井取付型液晶モニターハンガー250mm TAKEX 竹中エンジニアリング [MDH-200]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

モニター取付金具天井吊り下げ VESA対応防犯・監視システム用

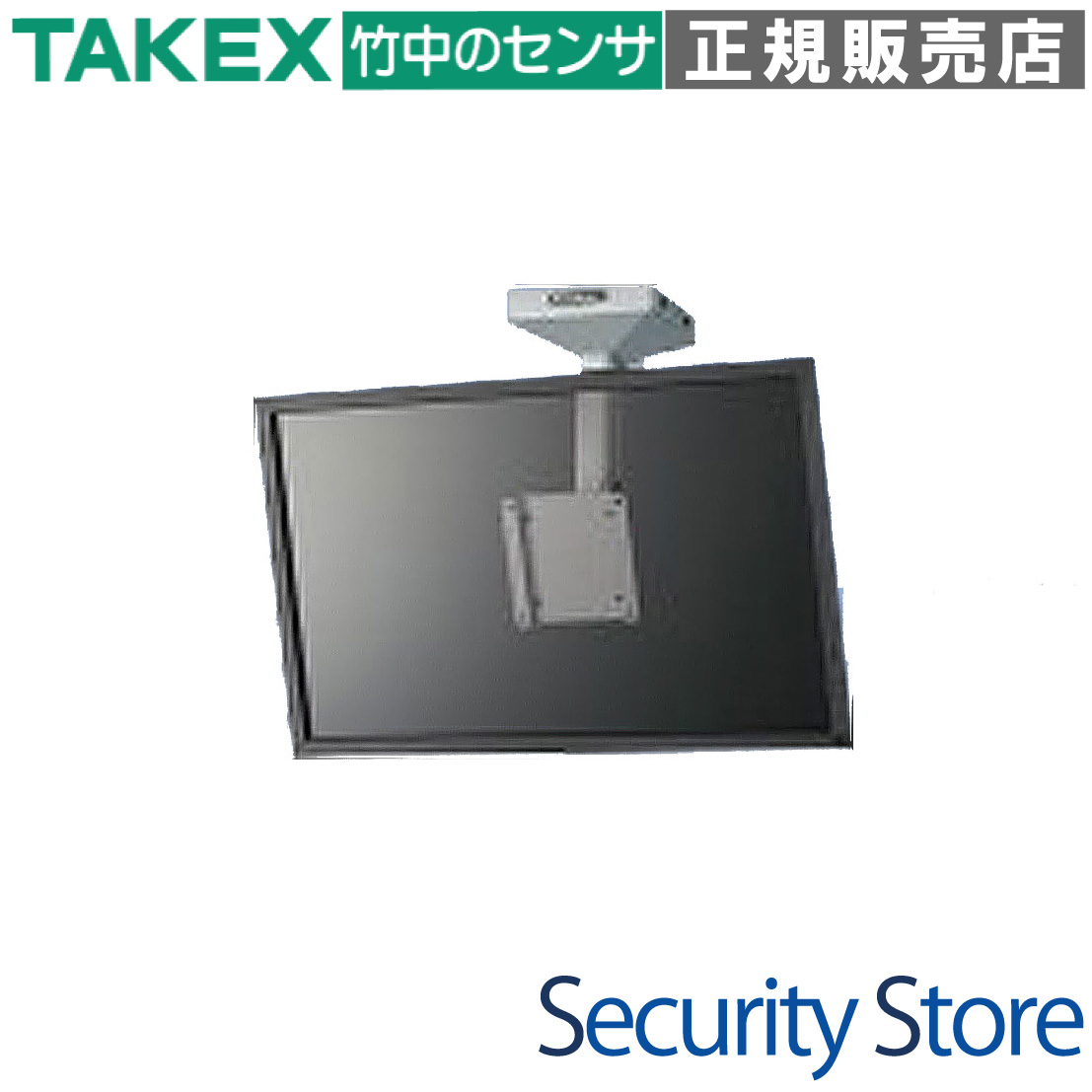

MDH-200 天井取付型液晶モニターハンガー250mm

MDH-200は、防犯カメラのモニタリングや店舗・公共施設での情報表示に最適な、天井吊り下げ型のディスプレイ取付金具です。天井からモニター中心までを250mmに設定したショートタイプで、空間の圧迫感を抑えつつ視認性の高い設置を実現します。

型番： MDH-200
製品名： 天井取付型液晶モニターハンガー250mm
タイプ： 天井吊り下げ固定型（250mm）
主な用途： 店舗・オフィス・監視室のモニター設置
調整機能： チルト（上下角度調整）機構搭載
対応マウント： 115mm × 115mm マウントプレート

資料ダウンロード

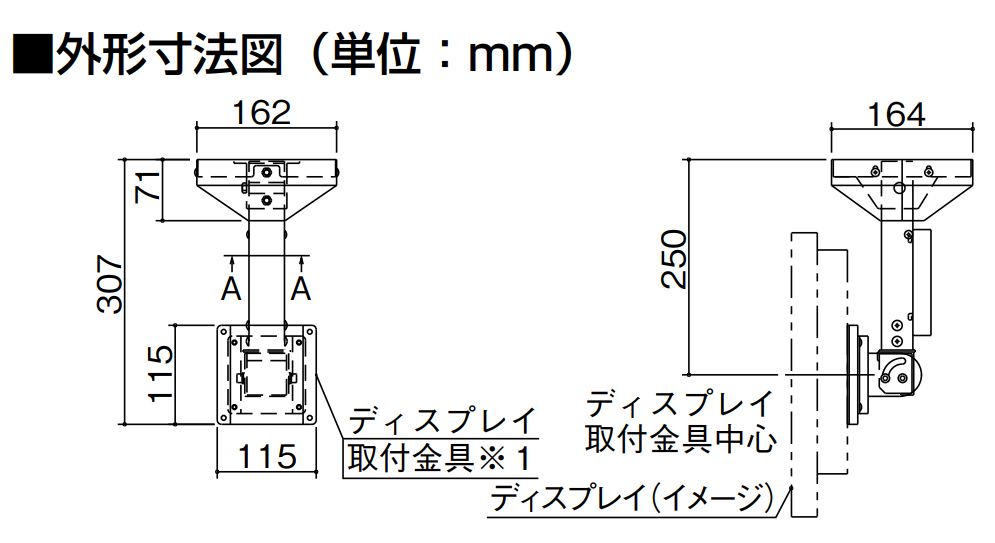

外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

店舗入口での防犯モニター設置
オフィスの受付・案内表示板
監視ルームでのマルチモニタリング
レジ周辺でのデジタルサイネージ

導入前に確認したいポイント

天井の下地補強（軽天材・ボルト吊り等）
モニター外寸と天井の干渉（250mmピッチ）
通線ルート（支柱内部または露出）
モニター背面の取付穴規格（VESA等）

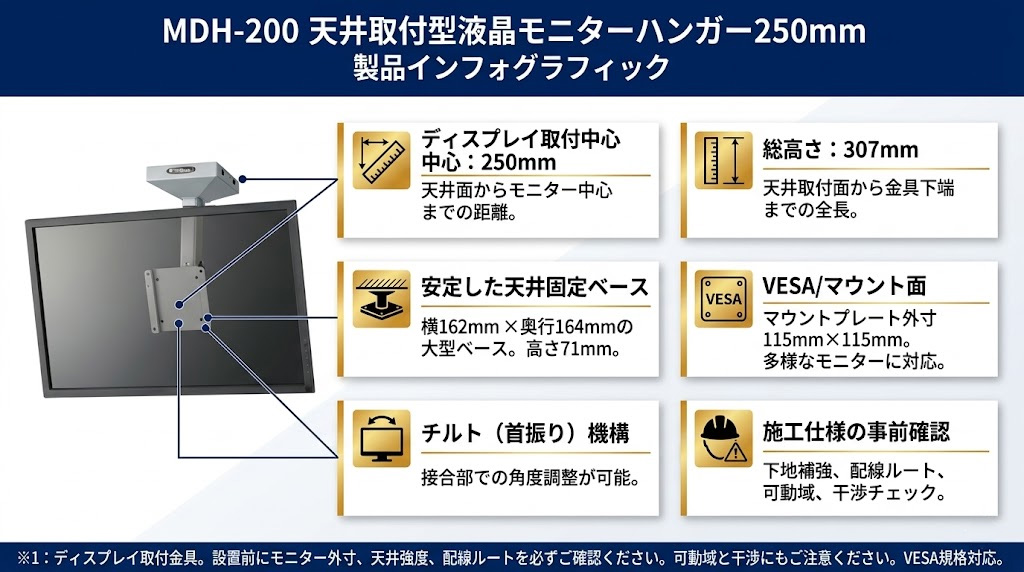

特長

天井面から250mmの最適配置

天井取付面からディスプレイ取付中心までを250mmに設計。総高さ307mmというコンパクトなサイズ感により、天井が低い場所や、通路の邪魔にならない高さにモニターを配置したい現場に最適です。

チルト（首振り）調整機能による視認性の向上

ディスプレイ接合部にはチルト機構を搭載しています。設置場所の高さや利用者の視線に合わせてモニターの角度を微調整できるため、反射を抑え、最も見やすい角度での運用を可能にします。

安定性を追求した大型ベースプレート

天井取付ベースは162mm×164mmの底面積を確保。比較的大きなベースプレートを採用することで、モニター荷重や調整時の負荷を分散し、長期にわたって安定した天井固定を維持できる設計となっています。

汎用性の高い115mm角マウントプレート

ディスプレイ取付部には115mm×115mmのマウントプレートを採用。標準的なディスプレイ取付金具（図中※1）を介して固定する構造により、多様な液晶モニターへの対応を容易にしています。

堅牢なスチール構造と約2.5kgの自重

製品質量は約2.5kgと、しっかりとした重量感を持つ堅牢な構造です。振動や衝撃に対しても十分な剛性を持ち、精密機器であるモニターを安全に保持し続けるBtoB品質の信頼性を備えています。

空間に馴染むシルバーカラーと色展開

標準モデルは清潔感があり空間に馴染みやすいシルバーカラーを採用。さらに、暗い天井やインテリアに合わせやすいブラックモデル（MDH-B200）もラインアップしており、設置環境に合わせた選定が可能です。

    選定時に評価したい強み
    確かな安定性： 162mm×164mmのワイドな天井ベースが荷重を分散。
柔軟な調整： 設置後の角度微調整（チルト）が可能で、運用の利便性が高い。
省スペース設計： 支柱長250mmのショート仕様で圧迫感を最小限に。
施工信頼性： 断面構造が考慮されており、プロの現場での施工性を重視。



施工・設置ガイド

安全にご使用いただくため、施工時には以下の点に留意してください。

確認項目	この製品での考え方
設置面の強度	金具とモニターの自重、および調整負荷に耐えうる下地補強（ボルト吊り等）が必須です。
可動域の確保	角度を傾けた際、モニターの端が天井や支柱に接触しないか、事前に外寸確認を行ってください。
通線処理	配線を支柱内部に通すか、外部に固定するかを現場条件に合わせて決定してください。
定期点検	落下の危険を防ぐため、ネジの緩みや固定状態を定期的に点検することを推奨します。

製品仕様

項目	内容
品名	液晶モニターハンガー
品番	MDH-200
質量	約2.5kg
カラー	シルバー ※ブラックモデル（MDH-B200）もあり
天井面〜モニター中心	250mm
総高さ	307mm
天井ベースサイズ	162mm（幅） × 164mm（奥行）
マウントプレート	115mm × 115mm
価格	オープンプライス

FAQ

Q：モニターの取付規格（VESA）は何に対応していますか？ A：マウントプレートは115mm×115mmサイズです。一般的なディスプレイ取付金具を介して固定する構造となっています。

Q：角度調整は可能ですか？ A：はい、ディスプレイ接合部にチルト機構（上下の首振り）を搭載しており、角度調整が可能です。

Q：黒色のモデルはありますか？ A：はい、色違いのモデルとして、ブラックカラーの「MDH-B200」をご用意しております。

Q：天井からの長さをもっと長くできますか？ A：本製品（MDH-200）は250mmの固定タイプです。他の長さのバリエーションについては別途ラインアップをご確認ください。

Q：コンクリート天井への直接取付はできますか？ A：可能ですが、モニター重量に耐えられるアンカー等の選定と十分な施工強度の確保が必要です。

Q：配線はパイプの中を通せますか？ A：支柱の構造（断面図）を確認し、コネクタサイズとパイプ内径を照らし合わせて通線可否を判断してください。

Q：何kgまでのモニターを載せられますか？ A：詳細な最大荷重については、取付先の天井強度に依存しますが、一般的な中小型モニターの使用を想定しています。詳細はお問い合わせください。

Q：付属品に取付ネジは含まれますか？ A：標準的なセット内容に含まれますが、天井側の取付ネジやボルトは設置場所の材質に合わせて別途ご用意ください。

Q：モニターを横向きだけでなく縦向きに設置できますか？ A：プレートの取付穴が合えば可能ですが、チルト動作や天井との干渉について事前に寸法確認が必要です。

Q：屋外で使用できますか？ A：本製品は屋内用です。湿気や塩害のある環境、雨が当たる場所での使用は避けてください。
