天井取付型液晶モニターハンガー350mmブラック TAKEX 竹中エンジニアリング [MDH-600]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

液晶モニターハンガー天井吊下げ金具法人向け什器ブラック

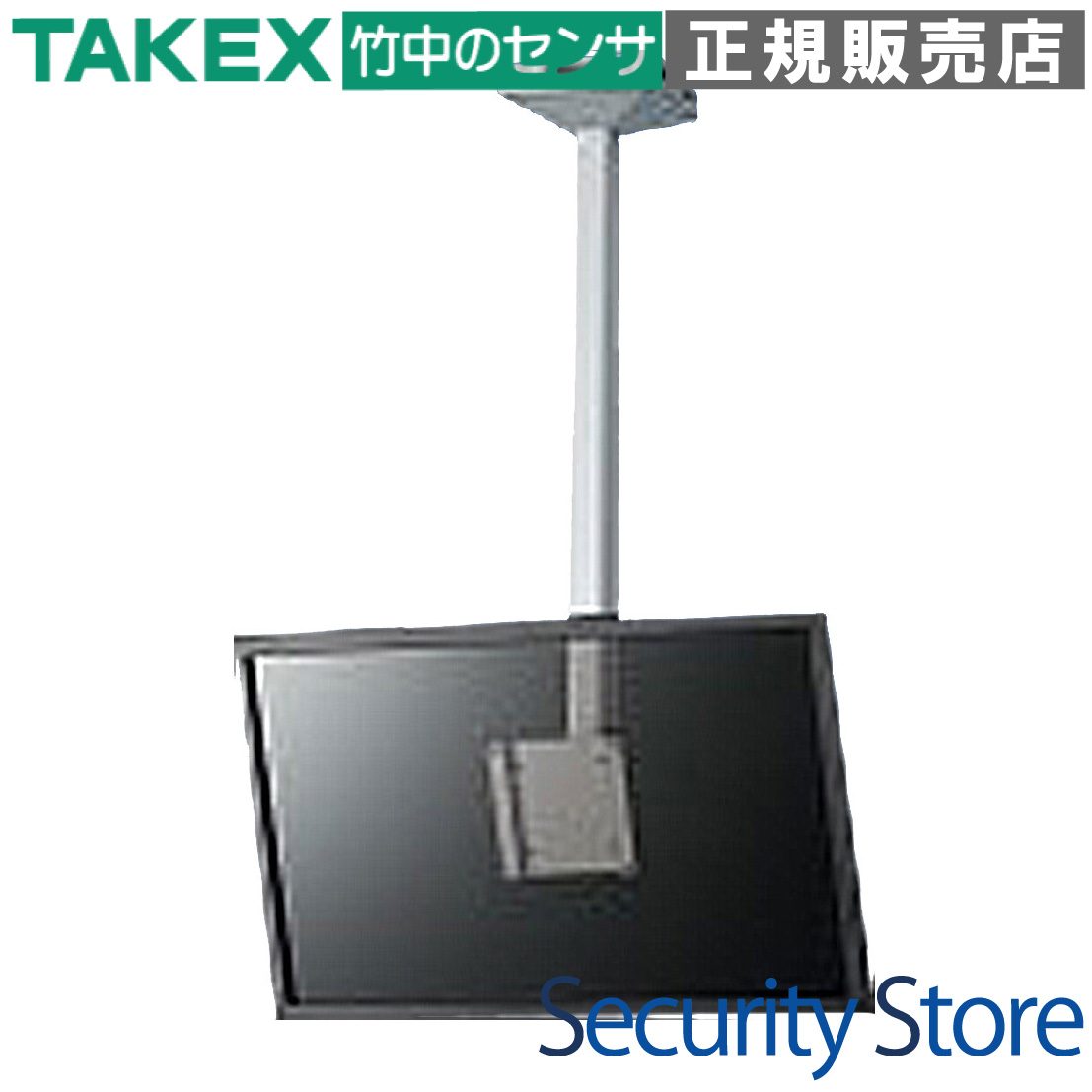

MDH-600 天井取付型液晶モニターハンガー350mmブラック

MDH-600は、防犯監視モニターやデジタルサイネージ、オフィス内のインフォメーションディスプレイに最適な天井吊下げ型モニター金具です。デッドスペースになりがちな天井空間を活用し、最適な視認性を確保します。

型番： MDH-600
製品名： 天井取付型液晶モニターハンガー350mmブラック
方式 / カテゴリ： 天井吊り下げ金具（モニターハンガー）
主な用途： 監視モニター設置、店舗内サイネージ、案内用ディスプレイ
設置場所： 屋内天井（補強された鋼材への固定を推奨）
調整範囲： チルト（上下首振り）調整可能

資料ダウンロード

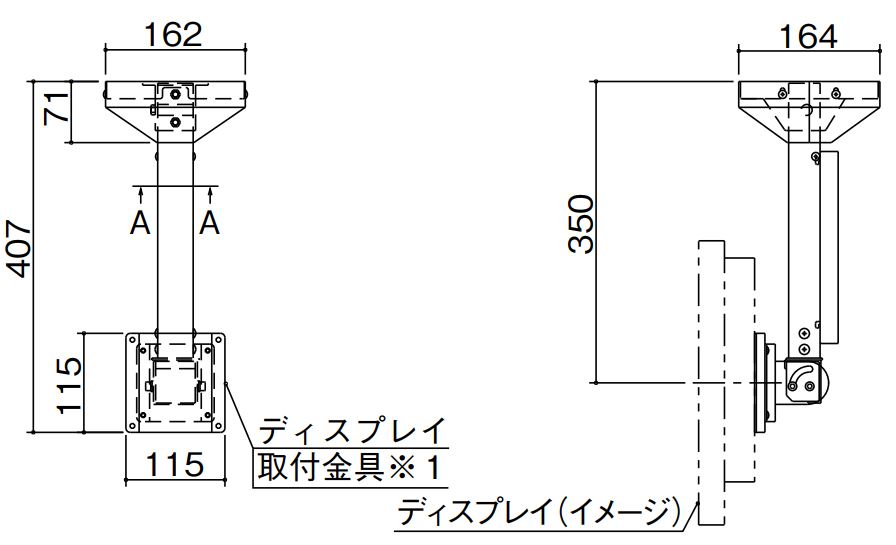

外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

セキュリティルームの監視モニター
店舗の入口付近での案内表示
工場の生産ライン監視ディスプレイ
オフィスエントランスの告知板

導入前に確認したいポイント

天井の材質（鋼材等の補強があるか）
設置後の床面からの有効高さ（事故防止）
ディスプレイ側のマウントサイズ
配線用ケーブルの長さ（支柱内を通す場合）

特長

天井吊下げによる高い視認性の確保

壁面や卓上に設置スペースがない場所でも、天井を活用してモニターを配置できます。俯瞰的な位置にモニターを設置することで、死角を減らし、遠くからでも内容を確認しやすくなります。

余裕のある総高さ707mm設計

本モデルは天井取付面から金具下端までが707mm、ディスプレイ中心までが650mmと、シリーズの中でも長尺の設計となっています。天井の高い店舗や倉庫、高天井のオフィス環境でも最適な高さにディスプレイを配置可能です。

柔軟なチルト調整機能

接続部にはヒンジ構造を採用しており、ディスプレイのチルト（上下首振り）調整が可能です。設置場所の高さや閲覧者の視点に合わせて、最も見やすい角度に微調整して固定できます。

堅牢なワイドベース設計

天井取付ベースは162mm×164mmのワイドサイズを採用。4箇所のボルト穴でしっかり固定できる構造になっており、長尺モデル特有の根本へのモーメント荷重に対しても安定した保持力を発揮します。

支柱内を通せる配線ルート

支柱内部を通線経路として利用できるため、電源ケーブルやHDMIケーブルを露出させることなく、スマートに配線できます。見た目の美しさだけでなく、配線トラブルの防止にも寄与します。

VESA規格等に対応するマウントプレート

マウントプレート外寸は115mm×115mmとなっており、標準的なディスプレイ取付金具を使用してモニターを固定できます。汎用性が高く、多様なモニター機種との組み合わせが可能です。

プロ仕様のブラックカラーモデル

ブラックカラーは、監視ルームや商業施設のシックなインテリアに違和感なく溶け込みます。反射を抑えたい環境や、機器を目立たせたくない現場にも最適です。

    選定時に評価したい強み
    安定性： モーメント荷重を考慮した大型天井ベースによる強固な固定
調整力： 現場の視点に合わせて角度を最適化できるチルト機構
施工性： ケーブルを隠蔽できる支柱内通線構造
汎用性： 標準的なマウント面（115x115mm）による高い適合性



施工・設置ガイド

MDH-600は長尺モデルのため、施工時には以下の点に十分留意してください。安全な運用のために、下地補強が不可欠です。

確認項目	この製品での考え方
天井の固定強度	支柱が長いため根本への負荷が大きくなります。必ず鋼材（Cチャン等）へのボルト止めを行ってください。
クリアランス	天井からディスプレイ中心まで650mmあります。歩行者の妨げにならないか高さを確認してください。
ケーブル長	金具内を通過させる場合、金具だけで約700mm消費します。余裕をもって「通常＋1m」程度の長さの物を選定してください。
振れ止め	空調の風や振動がある環境では、必要に応じて別途振れ止め対策を検討してください。

製品仕様

項目	内容
品名	液晶モニターハンガー
品番	MDH-600
質量	約3.4kg
カラー	ブラック (※シルバーモデル MDH-600 も別途ございます)
価格	オープンプライス
総高さ	707mm（天井取付面〜金具下端）
ディスプレイ中心	天井面から 650mm
天井取付ベースサイズ	162mm（幅） × 164mm（奥行）
マウントプレート外寸	115mm × 115mm

FAQ

Q：モニターの角度調整は可能ですか？ A：はい、接続部のヒンジによりディスプレイのチルト（上下首振り）調整が可能です。

Q：ケーブルを支柱の中に隠すことはできますか？ A：はい、支柱内を通線経路として利用可能です。ケーブルを露出させずに設置できます。

Q：一般住宅の石膏ボード天井に取り付けられますか？ A：石膏ボードのみへの固定は極めて危険です。必ず天井裏の鋼材（Cチャン等）や吊りボルトを用いた補強を行ってください。

Q：必要なケーブルの長さはどのくらいですか？ A：金具内で約700mm使用するため、通常の設置よりも1m程度長いケーブルの選定を推奨します。

Q：マウントプレートの寸法はいくつですか？ A：マウントプレートの外寸は115mm×115mmです。

Q：シルバーとブラックのどちらが良いですか？ A：MDH-600はシルバー、MDH-B600（または指定時のブラック）は黒となります。設置環境のインテリアや反射防止の必要性に応じてお選びください。

Q：振れ止めの対策は必要ですか？ A：支柱が長いため、風や振動で揺れが生じる場合があります。環境に応じて振れ止め金具の追加を検討してください。

Q：設置後にモニターの高さを変更できますか？ A：本製品は固定長モデルのため、設置後の長さ変更はできません。事前の寸法確認が重要です。

Q：モニターは縦向きにも設置できますか？ A：モニター側の取付ピッチが適合すれば物理的には可能ですが、重量バランスやチルト可動域にご注意ください。

Q：屋外で使用できますか？ A：屋内専用です。雨濡れや湿気の多い環境での使用は避けてください。
