液晶モニター壁面取付金具 TAKEX 竹中エンジニアリング [LCW-03]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

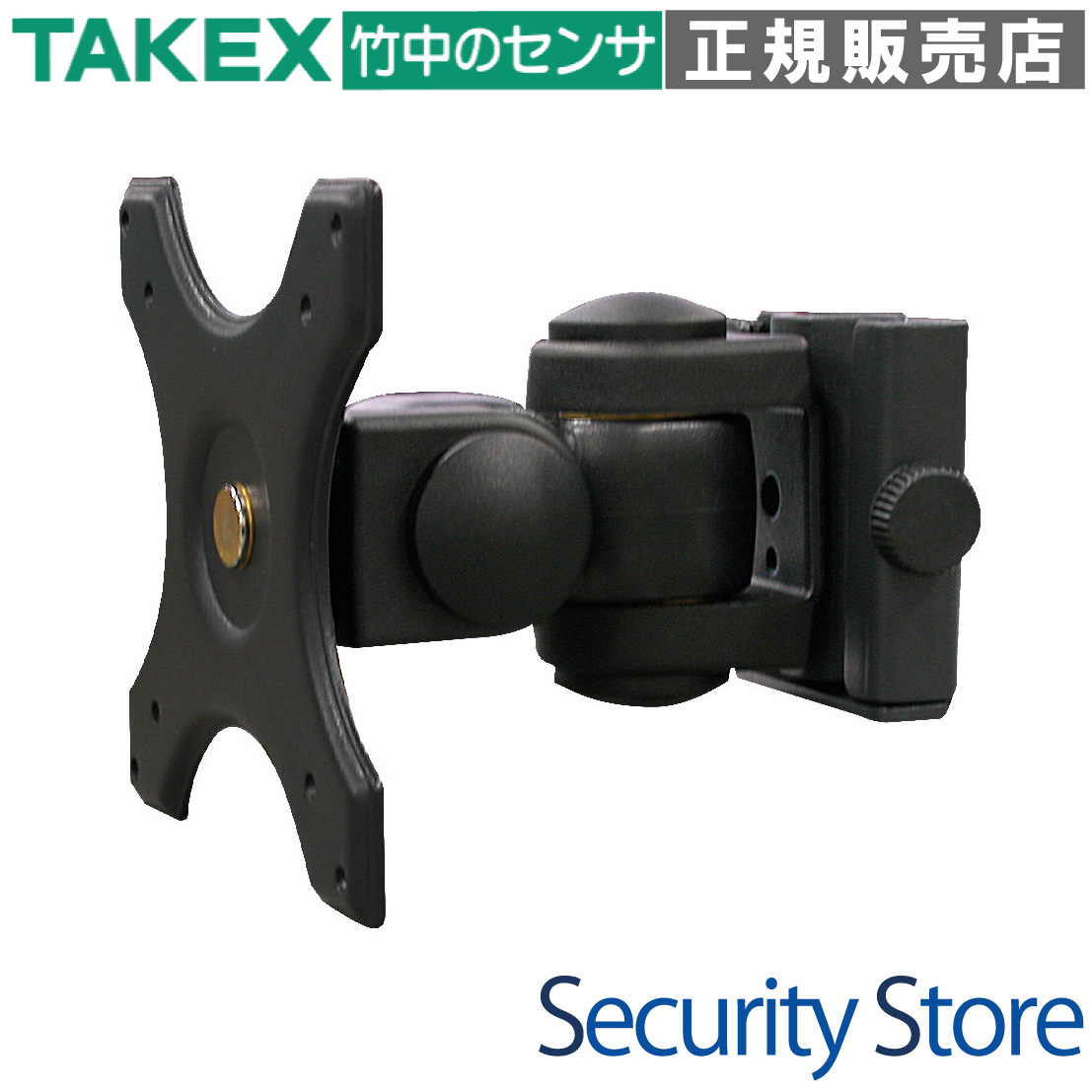

TAKEX 壁面取付金具 VESA規格対応多軸調整アーム

LCW-03 液晶モニター壁面取付金具

LCW-03は、防犯カメラ用モニターや店舗・オフィス用液晶ディスプレイを壁面に固定するためのロングアーム多軸調整式ブラケットです。上下左右の首振りに加え、360°の画面回転が可能な高い自由度を持ち、設置環境に合わせた最適な画角調整を実現します。

型番： LCW-03
製品名： 液晶モニター壁面取付金具
対応規格： VESA 75mm / 100mm
主な用途： 壁面へのモニター設置、多角度調整が必要な環境
設置場所： 屋内壁面（垂直面）
調整機能： 水平・垂直・回転の多軸可動式

資料ダウンロード

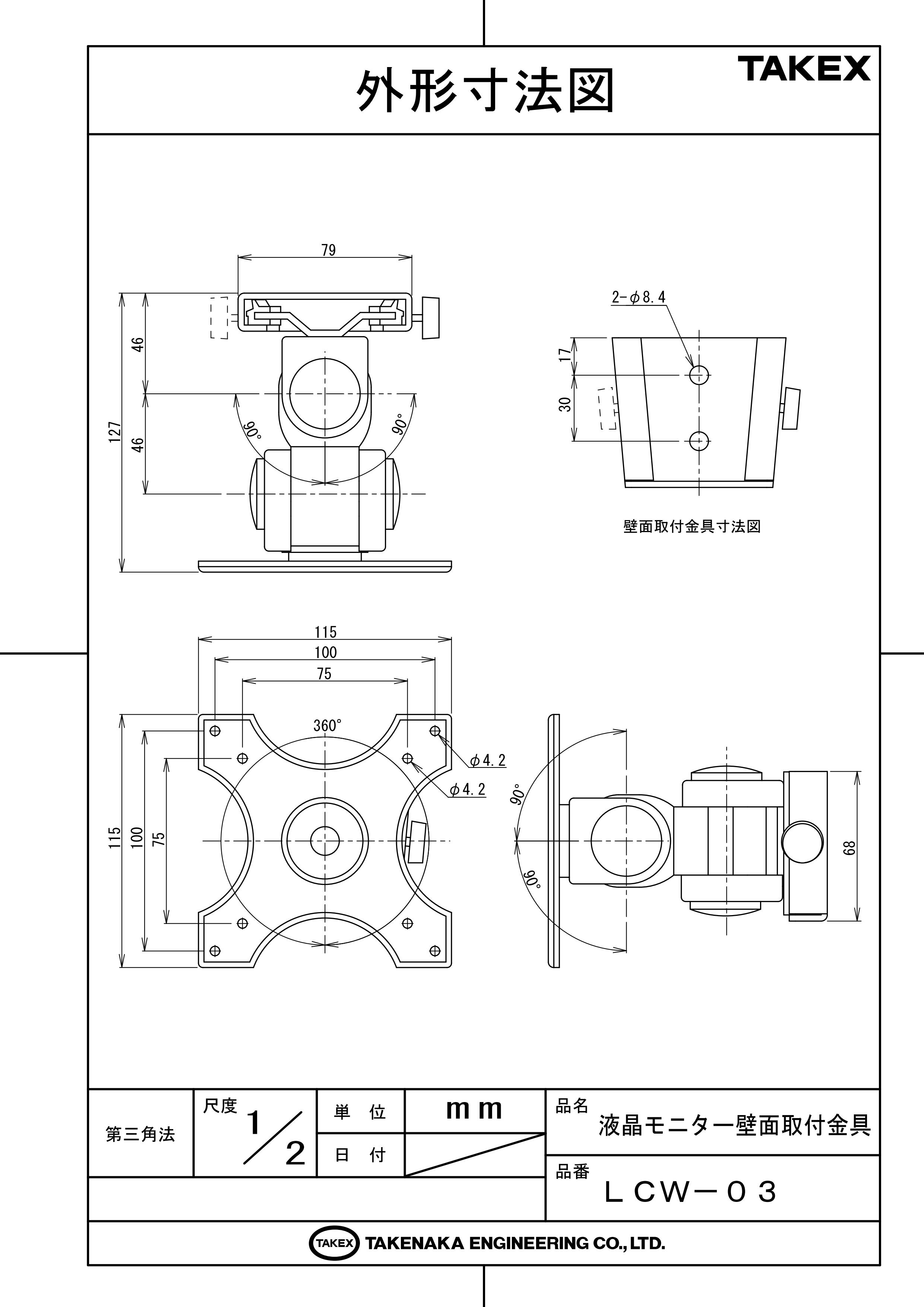

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

監視センターなどの壁面モニター設置
店舗レジ横の広告用サイネージ固定
オフィス・受付での情報表示端末
スペースの限られた場所でのアーム運用

導入前に確認したいポイント

壁面の強度がモニター重量＋荷重に耐えるか
モニター背面がVESA 75/100mm規格か
可動時にモニター端が壁に干渉しないか
アーム屈曲部での配線余裕があるか

特長

VESA規格準拠の汎用設計

VESA規格 75mm×75mm および 100mm×100mm のどちらにも対応しています。市販されている多くの液晶モニター（LCMシリーズ等）を加工なしで簡単に取り付けることが可能です。

水平・垂直・回転のフルアクション調整

垂直方向（チルト）±90°、水平方向（パン）±90°、さらには360°の画面回転に対応しています。設置後でも環境に合わせて細かく画角や向きを変更でき、横向き設置だけでなく縦向き設置も自在です。

壁面からの余裕あるクリアランス（127mm）

ロングアーム設計により、壁面からVESA取付面まで最大127mmの距離を確保しています。これにより、同系統のショートモデル（LCW-02等）と比較して、大きなモニターでも左右への振り角を大きく確保することが可能です。

高耐久な金属製フレーム

本体材質には堅牢な金属を採用し、ブラックの塗装仕上げで様々なモニターやインテリアに馴染みます。約810gの本体重量がありながら、最大12kgまでの積載に対応する高い保持力を持っています。

施工を容易にする充実の付属品

壁面固定用のタッピングネジやアンカー、モニター固定用のM4ネジだけでなく、水平出しに便利な水準器や調整用のスパナまで同梱されています。施工現場での部材不足を防ぎ、スムーズな設置をサポートします。

ロングアームによる2関節構造

アームには2箇所の関節があるため、モニターを壁から離して設置したい場合や、斜め方向にせり出させて固定したい場合に最適な構造となっています。配線スペースの確保にも役立ちます。

    選定時に評価したい強み
    優れた可動域： ±90°のチルト・パンと360°回転により、死角のない調整が可能。
高い積載性： 最大12kgまで対応し、20インチクラスを超えるモニターも安定保持。
確実な固定： M6〜M8相当のボルト/アンカーに対応する堅牢なベース設計。
オールインワン： 取付ネジ、水準器、調整工具が全てセットになった親切設計。



施工・設置ガイド

設置の際は、必ずコンクリートや十分な厚みのある合板、スタッド等の強度がある下地に固定してください。アーム長があるため、モニターの自重以上に引き抜き荷重がかかります。また、モニターを左右に大きく振る運用をする場合は、モニターの端が壁にぶつからないか事前に回転半径を確認してください。

確認項目	この製品（LCW-03）での考え方
壁面からの突出距離	最大127mm（アームを真っ直ぐ伸ばした状態）
モニター重量制限	最大12kgまで（自重での垂れ下がり防止のため各部増し締め推奨）
対応VESAピッチ	75mm角または 100mm角
配線処理	アーム可動分、ケーブルに遊びを持たせる必要があります

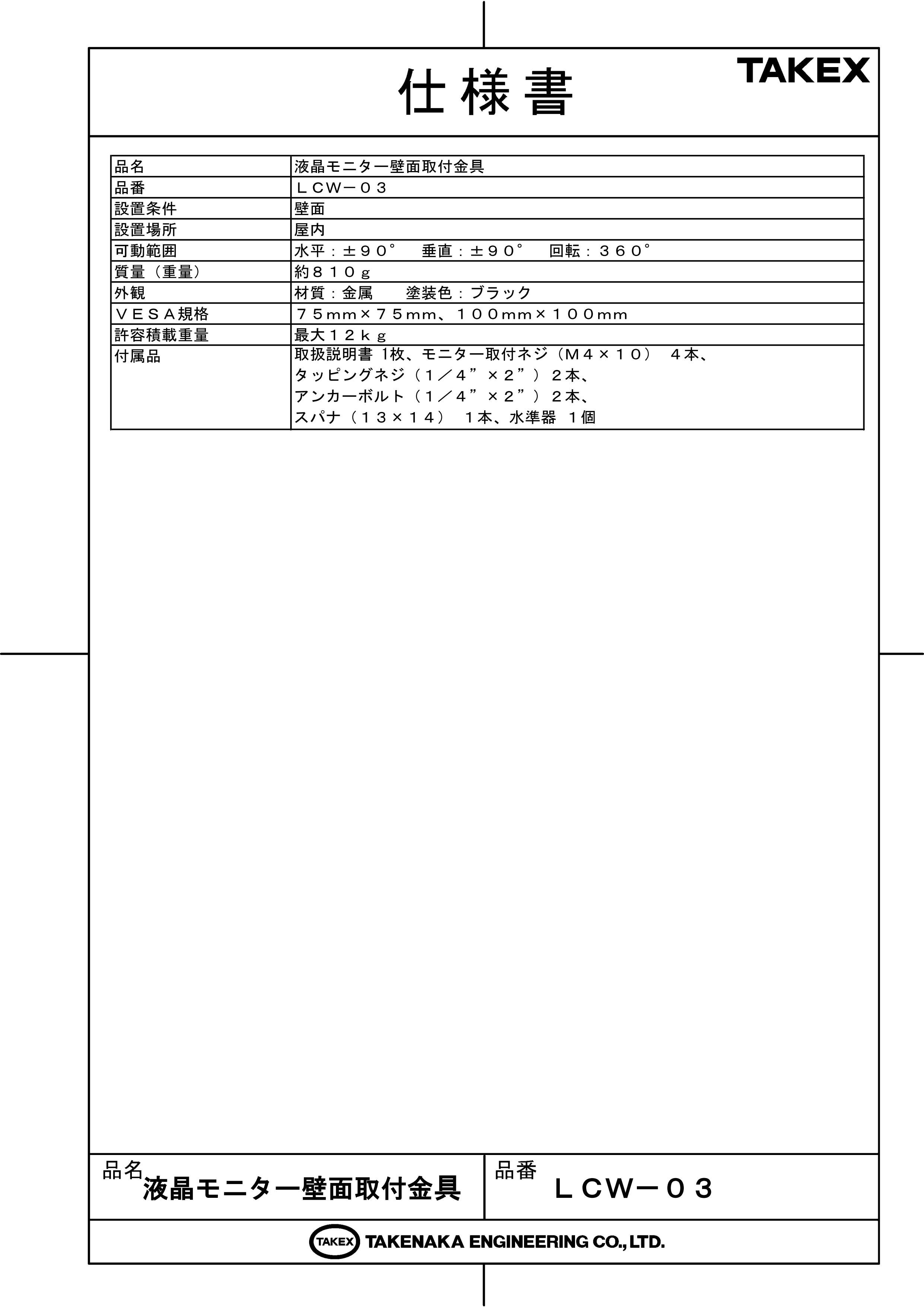

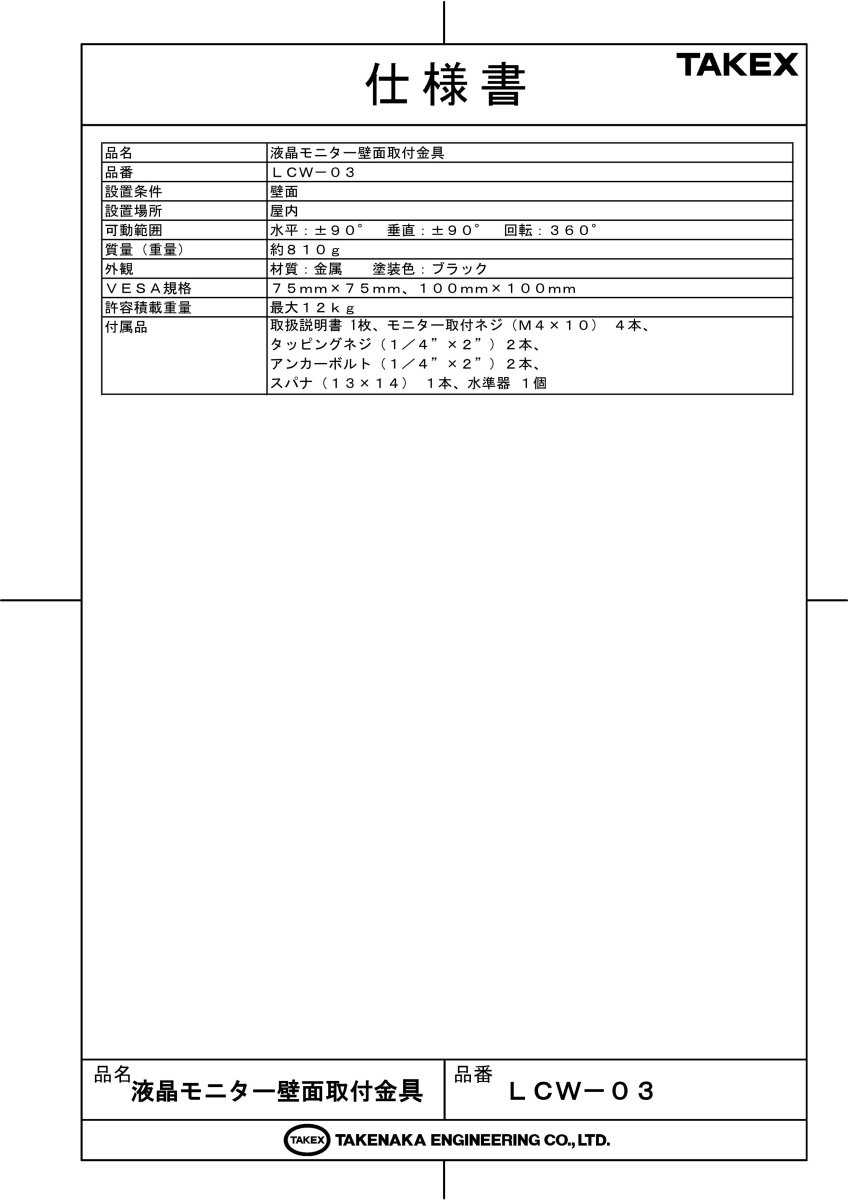

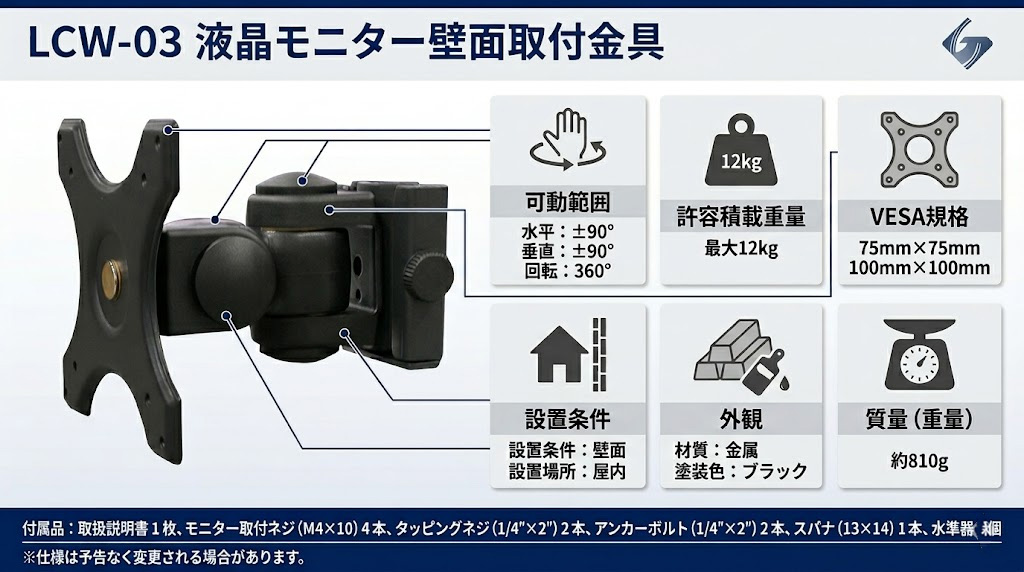

製品仕様

項目	内容
品名	液晶モニター壁面取付金具
品番	LCW-03
設置条件	壁面（屋内専用）
可動範囲	水平：±90° / 垂直：±90° / 回転：360°
許容積載重量	最大12kg
質量（重量）	約810g
外観材質	金属（塗装色：ブラック）
VESA規格	75mm×75mm / 100mm×100mm
プレート外寸	115mm × 115mm（VESA面）
壁面取付寸法	ベース高さ89mm、取付ピッチ垂直30mm
付属品	取扱説明書、モニター取付ネジ（M4×10）×4、タッピングネジ（1/4”×2”）×2、アンカーボルト（1/4”×2”）×2、スパナ（13×14）×1、水準器×1

FAQ

Q：VESA規格が合えば他社製モニターでも使用できますか？ A：はい、VESA 75mmまたは100mm規格に準拠しており、重量が12kg以内であればメーカーを問わず使用可能です。

Q：モニターを縦向きにして固定することはできますか？ A：はい、画面を360°回転させることができるため、モニターを縦方向に固定して運用することも可能です。

Q：屋外の壁面にも設置できますか？ A：いいえ、本製品は屋内専用です。雨や湿気にさらされる環境での使用は避けてください。

Q：LCW-02との大きな違いは何ですか？ A：アームの長さが異なります。LCW-03は壁面から最大127mm突出するため、LCW-02（87mm）よりもモニターを大きく振ることが可能です。

Q：石膏ボードの壁に直接取り付けられますか？ A：石膏ボードのみへの固定は強度が不足するため危険です。必ず壁内のスタッド（下地）がある箇所か、補強板のある場所へ固定してください。

Q：モニターが自重で下を向いてしまいます。 A：各関節部分のボルトを付属のスパナ等で増し締めすることで、保持力を調整することができます。

Q：取り付けに必要なネジは全て入っていますか？ A：一般的なモニター固定用のM4ネジと、壁面固定用のボルト、アンカーが付属しています。特殊なネジが必要なモニターの場合は別途ご用意ください。

Q：水準器はどのように使いますか？ A：壁面ベースを取り付ける際、地面に対して水平・垂直に設置できているかを確認するために使用します。

Q：左右の首振り角度に制限はありますか？ A：金具単体では±90°動きますが、取り付けるモニターのサイズが大きい場合、先にモニターの端が壁に接触してしまい、実際の可動域が狭まることがあります。

Q：対応するボルトのサイズは何ですか？ A：壁面側はφ8.4mmの穴が2箇所開いており、付属の1/4インチネジのほか、M6〜M8程度のボルトでの固定が推奨されます。
