天井取付型液晶モニターハンガー250mmブラック TAKEX 竹中エンジニアリング [MDH-300]

天井取付型液晶モニターハンガー250mmブラック TAKEX 竹中エンジニアリング [MDH-300]

販売価格: 会員のみ販売

商品詳細

モニターハンガー 天井取付用 ブラック 業務用金具

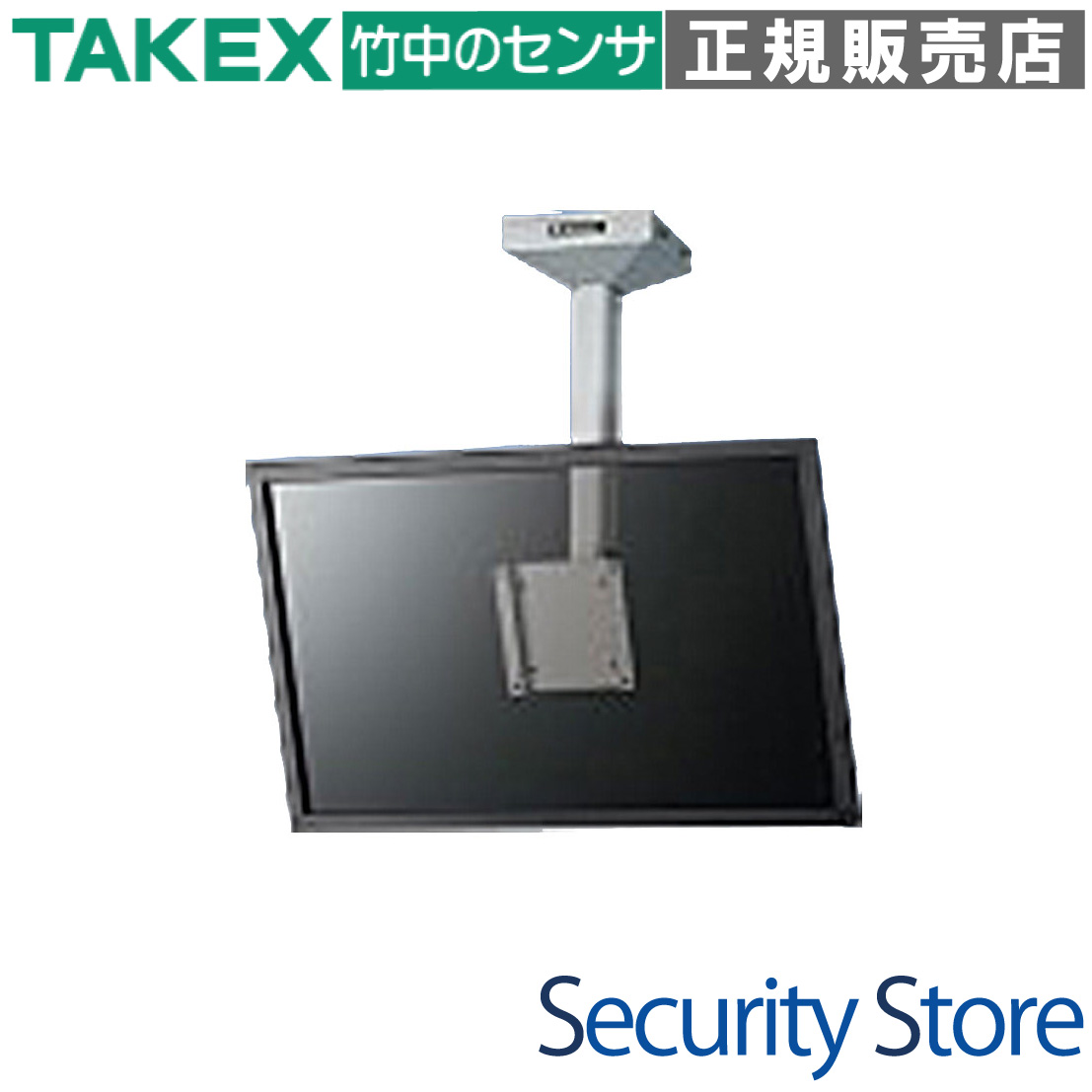

MDH-300 天井取付型液晶モニターハンガー250mmブラック

MDH-300は、液晶モニターを天井から吊り下げて固定するための業務用マウント金具です。監視ルームのマルチモニター構築や店舗のデジタルサイネージ、オフィスでの空間有効活用に最適で、高い剛性と調整機能を備えています。

  • 型番： MDH-300
  • 製品名： 天井取付型液晶モニターハンガー
  • 設置方式： 天井吊り下げ型
  • 主な用途： 防犯モニターの設置、店舗案内サイネージ、情報掲示ディスプレイ
  • 設置場所： 屋内天井（要下地補強）
  • 調整機能： ヒンジ部によるチルト（首振り）角度調整対応
MDH-300 天井取付型液晶モニターハンガー

資料ダウンロード

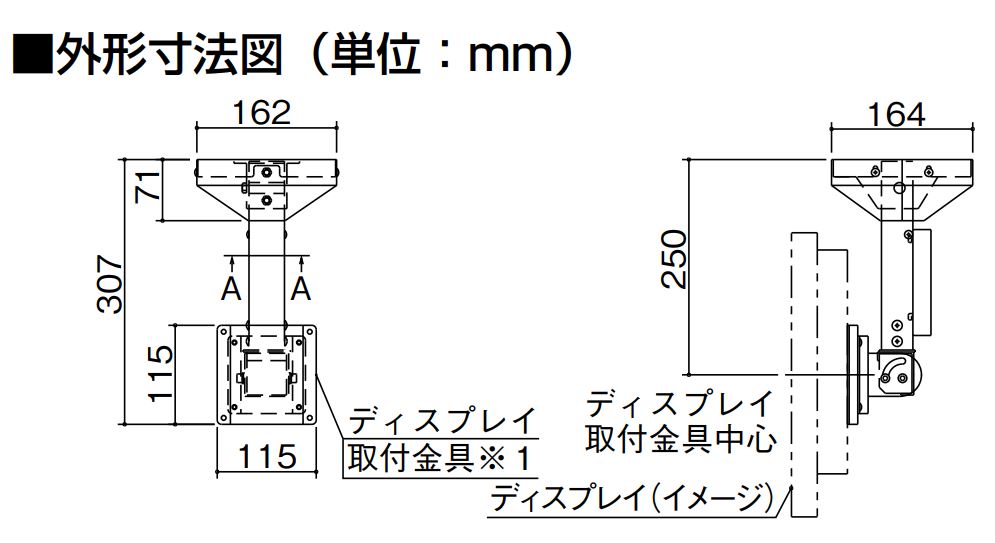

外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 防犯カメラモニターの天井吊り下げ設置
  • 店舗レジ上や通路での案内用サイネージ
  • デスクスペースを確保したいオフィス環境
  • 複数モニターを並べる監視センターの構築

導入前に確認したいポイント

  • 取付天井面の強度（軽天補強やアンカーの必要性）
  • モニター背面VESA規格とプレートの適合性
  • 天井面からモニター中心（350mm）の視認性
  • 接続ケーブル（HDMI等）の支柱内通線可否

特長

天井空間を有効活用する吊り下げ設計

壁面やデスクにスペースがない場所でも、天井のデッドスペースを利用してモニターを設置できます。視線を高く保つことができるため、店舗での情報提供や監視業務において死角を減らし、効率的な情報確認が可能になります。

モニター角度を最適化するチルト調整機構

マウント部の側面ヒンジにより、ディスプレイの角度を調整できるチルト機能を搭載しています。設置高さや視聴者の位置に合わせて画面の傾きを最適化できるため、反射を抑えつつ最も見やすい画角を確保できます。

余裕のある天井取付ベース

162mm×164mmのワイドな天井取付ベースを採用しています。4角のボルト穴でしっかり固定できる設計となっており、ベース内部には余裕があるため、コネクタ類や配線の余長を収容する際にも柔軟に対応可能です。

支柱を利用したスマートな配線管理

本製品の支柱内部は通線経路として利用可能です。露出配線を最小限に抑えることで、設置後の外観をスマートに保つとともに、ケーブルの引っ掛かりや断線リスクを低減します。※コネクタサイズにより通過可否の事前確認を推奨します。

視認性の高い350mmセンター配置

天井取付面からディスプレイ取付中心までを350mmに設計したロングモデルです。総高さ407mmの構造により、大型モニターを設置した際も天井との干渉を抑えつつ、適切な高さでの運用をサポートします。

業務用に耐える堅牢な筐体設計

本体質量は約2.7kgと重厚感があり、振動やモニター操作時の負荷に耐えうる剛性を備えています。ブラックカラーの仕上げは、モダンな内装や放送設備・監視設備環境にも違和感なく溶け込みます。

選定時に評価したい強み

  • 確実な固定： 162x164mmの大型ベースによる安定した天井固定。
  • 調整の柔軟性： ヒンジ構造によるスムーズな首振り（チルト）調整。
  • 意匠性： 配線を隠蔽しやすい支柱構造と落ち着いたブラック外装。
  • 施工性： 構造がシンプルで、現場での組み上げ・取付がスムーズ。

施工・設置ガイド

安全にご使用いただくため、施工時には以下の点に留意してください。

確認項目 この製品での考え方
天井下地の強度 総重量とトルクに耐える下地補強（コンクリートアンカー等）が必須です。
モニター上端のクリアランス 中心350mmに対し、モニターの縦寸半分が上端となります。天井への接触に注意してください。
通線確認 HDMI等の太いコネクタを通す場合は、支柱断面サイズを事前に確認してください。
落下防止措置 必要に応じて、モニター本体と天井を繋ぐ落下防止ワイヤーの併用を推奨します。

製品仕様

項目 内容
品名 液晶モニターハンガー
品番 MDH-300
質量 約2.7kg
カラー ブラック（※カラーバリエーションにシルバーもあり）
価格 オープンプライス
総高さ 407mm（天井面から下端まで）
取付中心 天井面から350mm
ベース外寸 162mm（幅） × 164mm（奥行） × 71mm（高さ）
マウント面外寸 115mm × 115mm

FAQ

Q：このハンガーにはどのようなサイズのモニターが取り付けられますか？ A：マウントプレート（115x115mm）の穴位置とモニター背面のVESA規格が合致すれば取り付け可能です。ただし、天井面から取付中心までが350mmですので、モニターの縦寸の半分が350mmを超える大型モニターは天井に干渉するため取り付けられません。
Q：角度調整（チルト）はどの程度可能ですか？ A：支柱とマウントプレートを繋ぐヒンジ部により調整が可能です。視聴位置に合わせて画面を前後に傾けることができます。
Q：配線を支柱の中に隠すことはできますか？ A：はい、支柱内部を通線経路として利用可能です。ただし、HDMIコネクタなどサイズが大きいものは内部を通過できない場合があるため、事前にコネクタ外寸と支柱内径の確認をお勧めします。
Q：天井が石膏ボードなのですが、そのまま取り付けられますか？ A：いいえ。モニターとハンガーの重量、さらに調整時の負荷がかかるため、必ず強固な下地（軽天補強、木下地、コンクリート等）に対してボルトやアンカーで固定してください。
Q：シルバーとブラックで型番は異なりますか？ A：はい。本製品（ブラック）はMDH-300（またはMDH-B300）として展開されています。ご注文時にカラーをご確認ください。
Q：屋外の軒下などで使用できますか？ A：本製品は屋内用です。腐食や劣化の原因となるため、雨がかりのある場所や湿気の多い環境での使用は避けてください。
Q：設置後にモニターが左右に回転する機能はありますか？ A：本製品の標準機能は前後方向のチルト調整です。左右回転（スウィーベル）が必要な場合は、設置時のベース向きで固定位置を調整してください。
Q：マウントプレートのサイズは変更できますか？ A：標準では115mm×115mmのプレートが付属しています。これを超えるVESA規格（200x200mm等）の場合は、別途変換アダプタが必要になる場合があります。
Q：製品の高さ（350mm）を現場でカットして短くできますか？ A：製品の構造上、現場での切断加工は推奨しておりません。強度の低下や取付不備の原因となるため、既定の寸法でご使用ください。
Q：耐荷重はどのくらいですか？ A：正確な数値はモニターの形状によりますが、本体質量約2.7kgの堅牢な設計となっており、一般的な中小型液晶モニターに対応しています。極端に重い古いプラズマディスプレイや大型ブラウン管等の設置には向きません。
