17型LEDカラー液晶モニター TAKEX 竹中エンジニアリング [LCM-174]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

竹中エンジニアリング 17型モニター LEDバックライト SXGA対応防犯・監視用

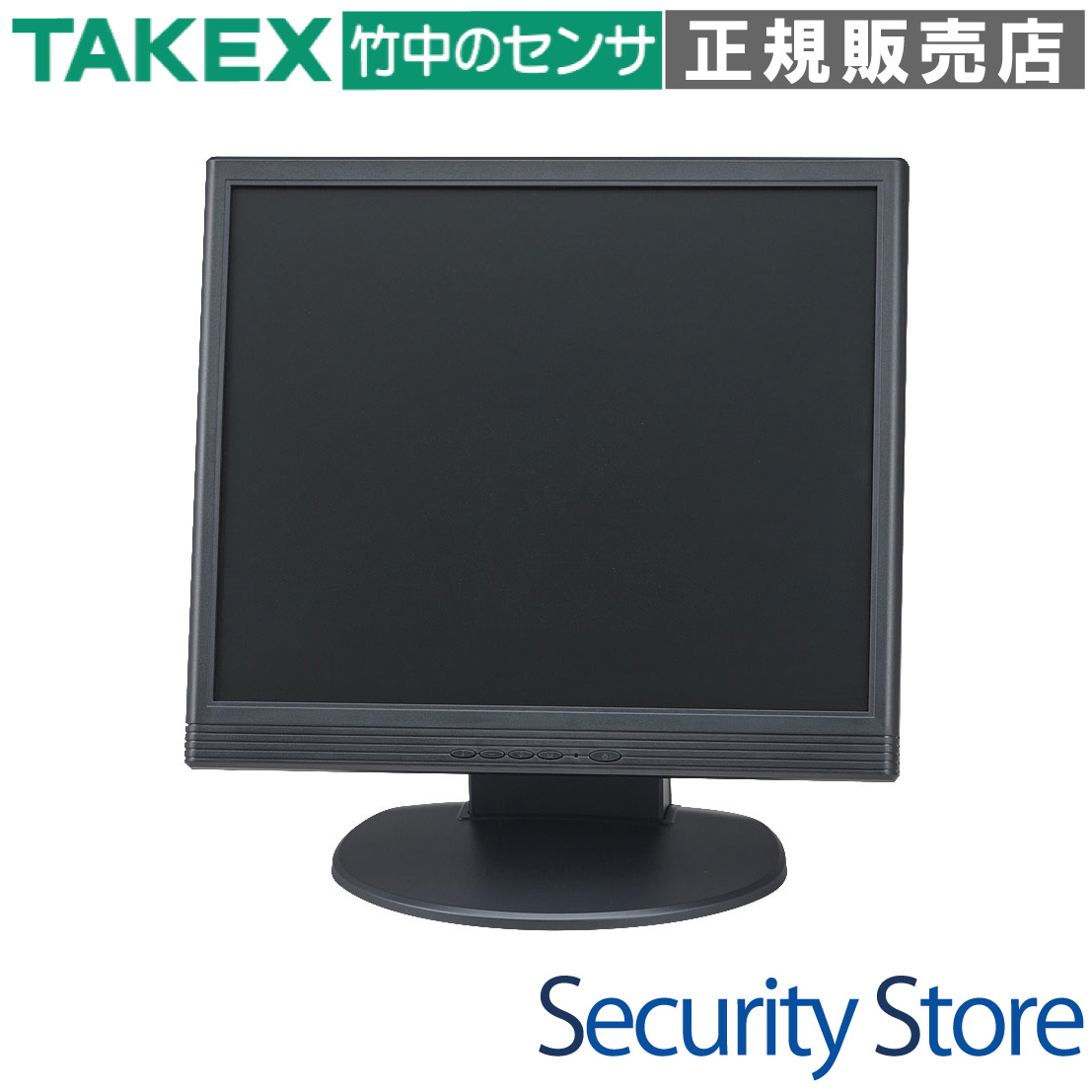

17型LEDカラー液晶モニター LCM-174

LCM-174は、防犯・監視システムに最適な17型LEDカラー液晶モニターです。TFTパネルとLEDバックライトの採用により、優れた視認性と省電力性能を両立。据置き・壁掛け・VESA金具による設置に対応し、セキュリティ現場の多様なニーズに応える高信頼設計の業務用ディスプレイです。

型番： LCM-174
製品名： 17型LEDカラー液晶モニター
方式 / カテゴリ： 17型TFT液晶 / 業務用監視モニター
主な用途： 防犯カメラ映像の常時監視、店舗・オフィスの防犯用ディスプレイ
設置場所： 屋内（デスクトップ、壁掛け、ラックマウント）
電源： AC100V 50/60Hz（専用ACアダプター付属）

資料ダウンロード

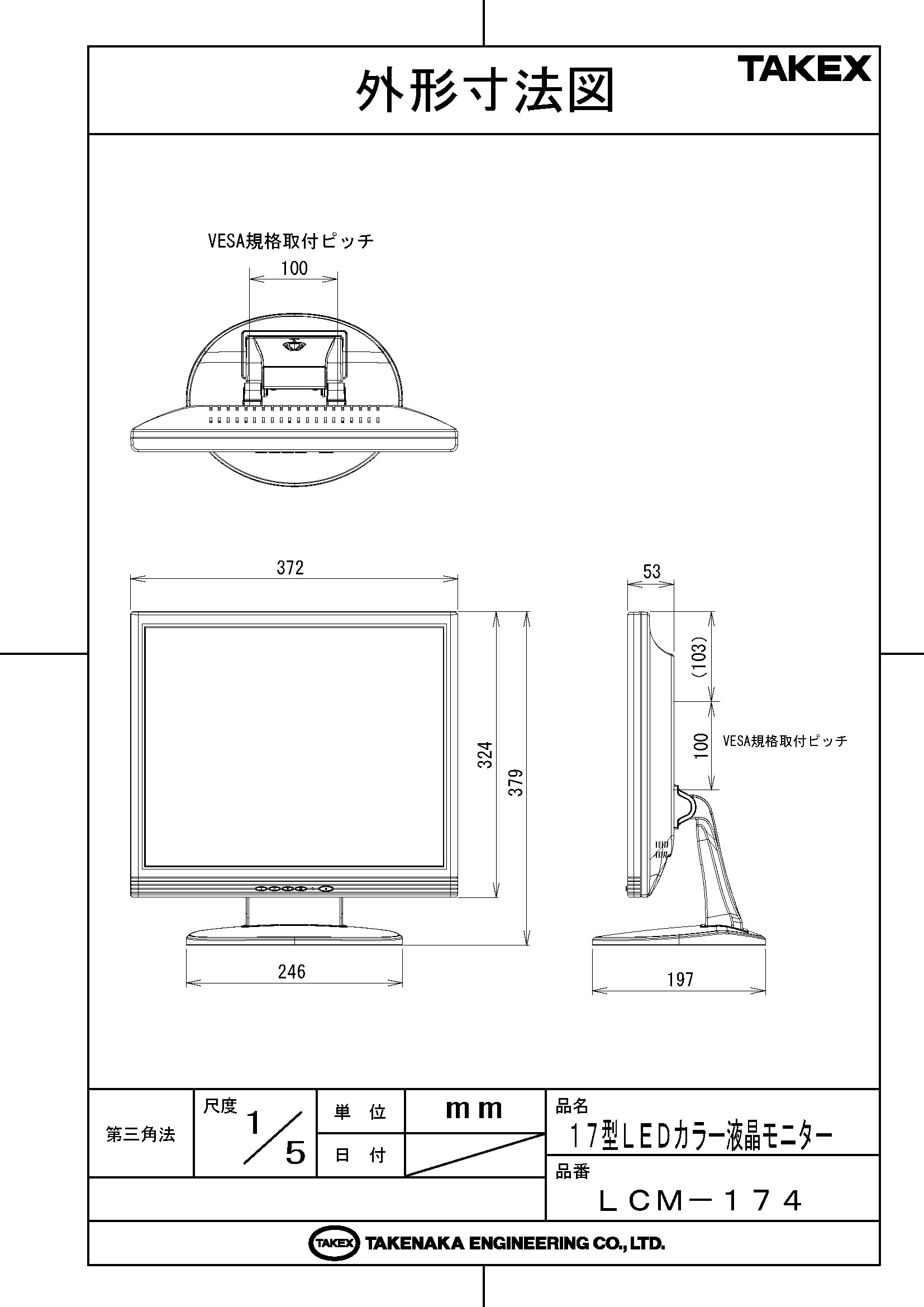

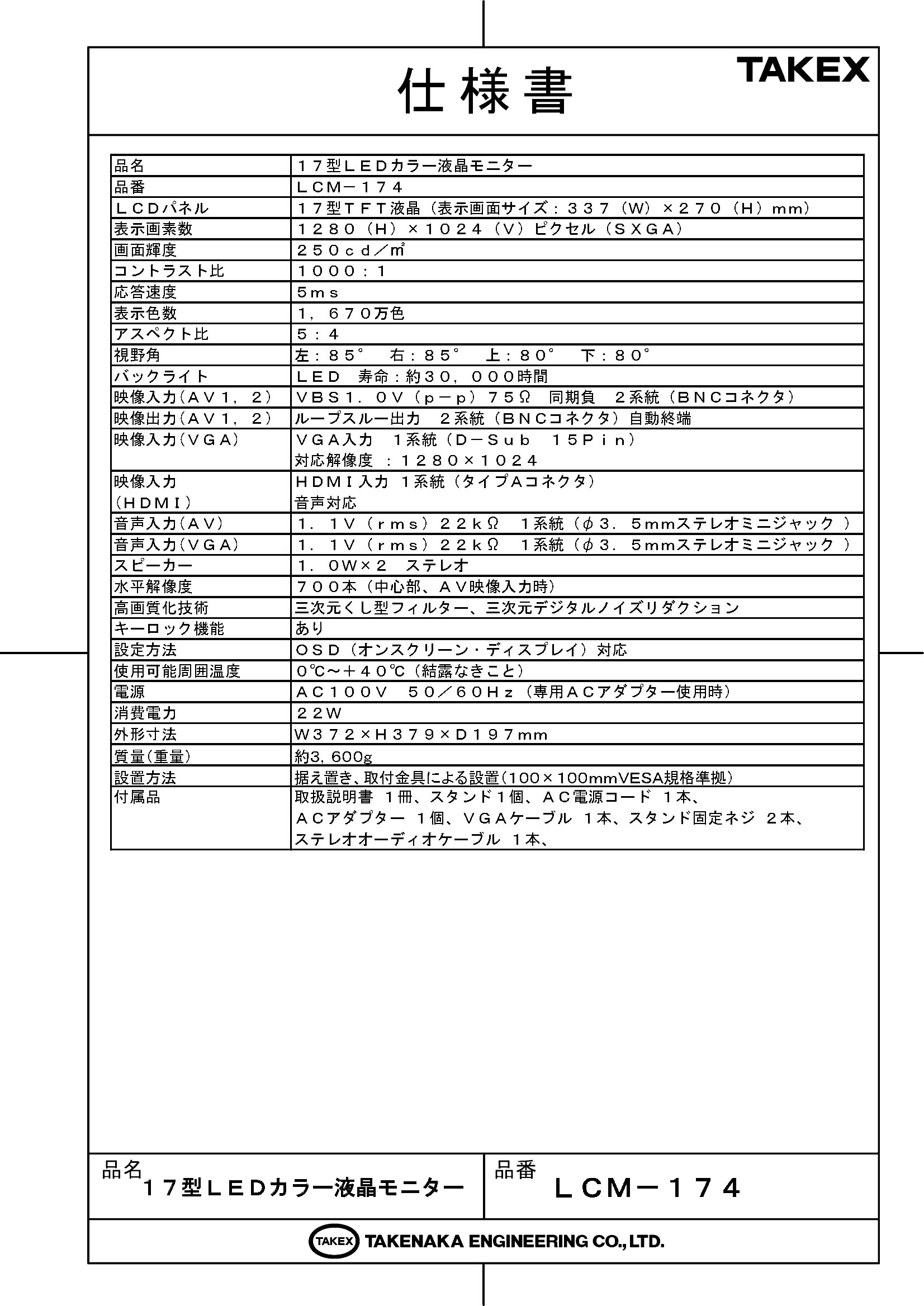

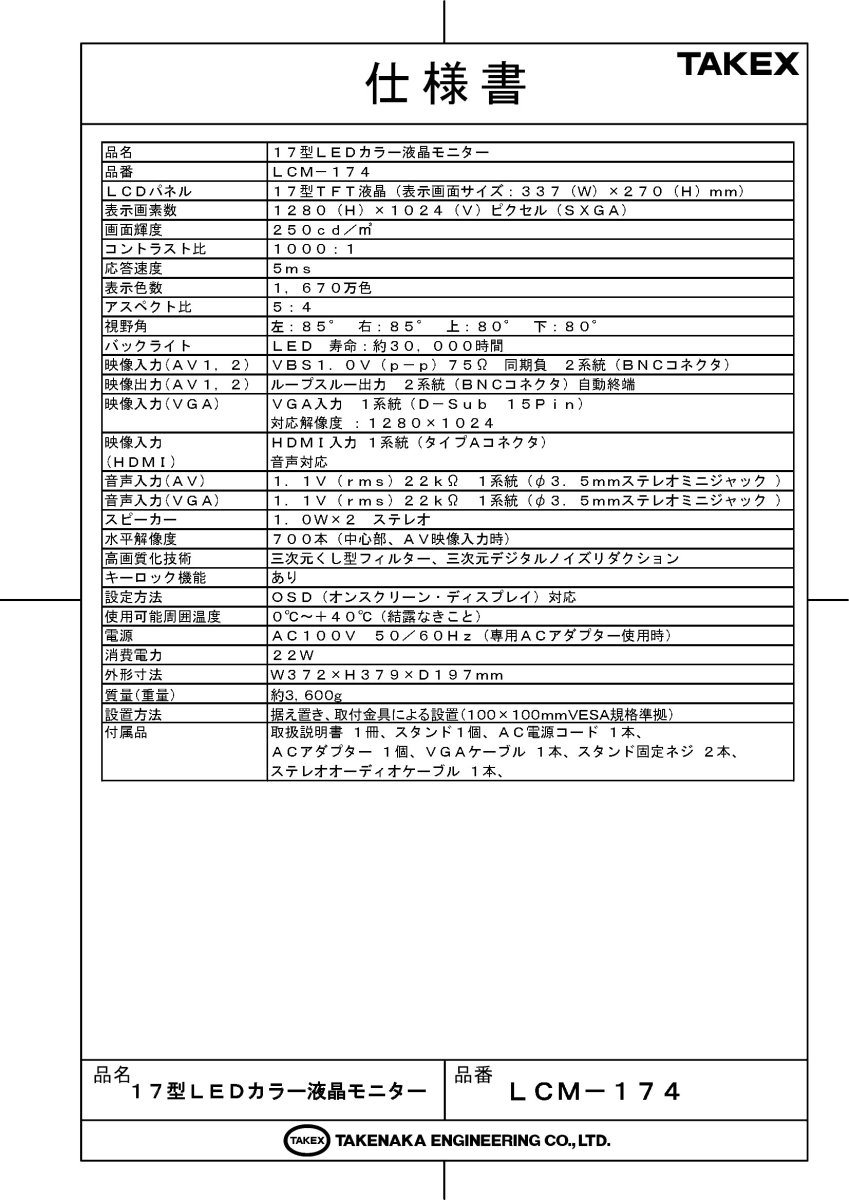

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

防犯カメラ・録画機のモニタリング
スペースが限られた管理室での監視用
店舗や窓口での来客確認用モニター
既存のブラウン管モニターからの買い替え
サーバーラック内でのシステム監視

導入前に確認したいポイント

接続する機器の出力端子（HDMI/BNC/VGA）
設置場所のスペースとVESA規格（100mm）
アスペクト比（5:4）が用途に合致するか
壁掛けや金具設置の場合は別途取付部材が必要

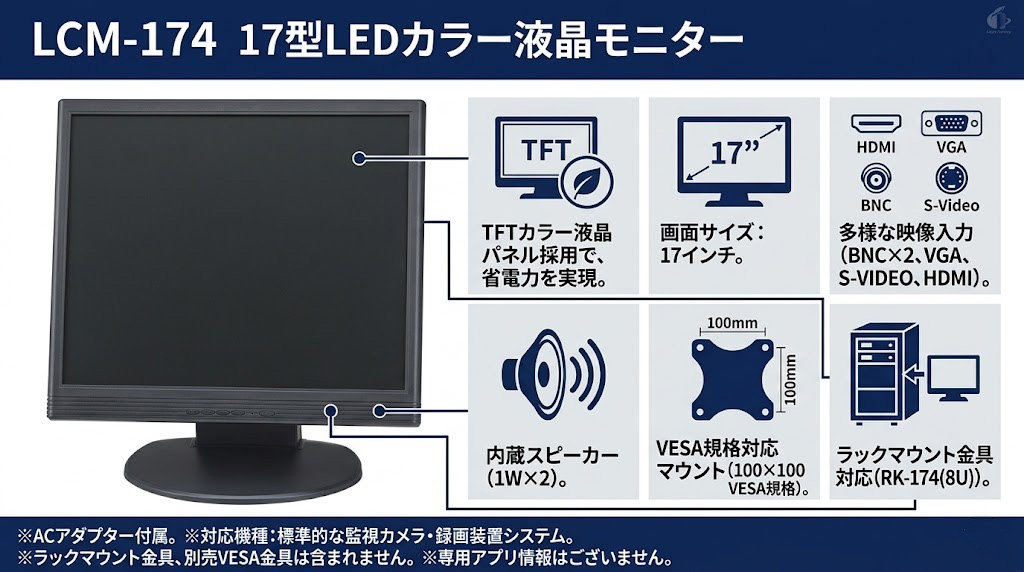

特長

高効率LEDバックライト採用による省電力化

TFTカラー液晶パネルに加え、光源にLEDバックライトを採用することで、長寿命化と大幅な省電力を実現しました。24時間365日の連続稼働が求められる監視現場において、運用コストの低減に貢献します。

SXGA解像度と高画質化技術の搭載

1280×1024ピクセル（SXGA）の解像度を持ち、1,670万色の豊かな色彩表現が可能です。さらに「三次元くし型フィルター」や「三次元デジタルノイズリダクション（3D-DNR）」を搭載しており、映像信号に含まれるノイズを効果的に抑制し、クリアな監視映像を提供します。

多様な映像入力インターフェース

業務用として必須のBNC入力（2系統）に加え、デジタル接続のHDMI、PC接続用のVGA、さらにS-VIDEOまで対応。アナログからデジタルまで幅広いセキュリティ機器と直接接続が可能です。

ループスルー出力機能で複数同時表示

BNC入力系統にはループスルー出力を備えており、入力された映像を別のモニターや録画機へ中継することが可能です。自動終端機能により、配線の自由度と施工性が向上しています。

現場に合わせた柔軟な設置スタイル

標準のスタンドによる据置き設置はもちろん、背面のVESA規格（100×100mm）に準拠した壁掛け金具や天井吊り下げ金具の使用が可能です。また、オプションのラックマウント金具（RK-174）を使用すれば、19インチラックへの組み込み（8Uサイズ）も可能です。

音声出力に対応したステレオスピーカー内蔵

1.0W×2のステレオスピーカーを本体に内蔵しています。HDMI接続時や音声入力端子（φ3.5mmステレオミニジャック）を使用することで、外部スピーカーを用意することなく映像と音声の確認が可能です。

業務用ならではの操作性と設定機能

OSD（オンスクリーン・ディスプレイ）メニューに対応しており、画面上での詳細な画質設定が可能です。また、不用意な操作を防ぐキーロック機能も備えており、不特定多数が立ち入る場所への設置も安心です。

    選定時に評価したい強み
    充実の端子群： HDMI, BNC(IN/OUT), VGA, S-VIDEOとあらゆる規格をカバー。
高画質設計： 3Dノイズリダクションにより暗所のノイズも抑制。
安定した運用： 監視用途に適したアスペクト比5:4の17型パネル。
拡張性： VESA規格準拠により、市販の多くのブラケットに対応。



施工・設置ガイド

本製品は標準でデスクトップ用スタンドが付属しています。壁掛けや金具設置を行う際は、背面の保護シートを剥がし、VESA 100mmピッチのネジ穴を利用して確実に固定してください。ACアダプターの接続部は抜け防止のため、配線ルートを考慮して施工することをお勧めします。

確認項目	この製品での考え方
対応入力信号	HDMI, VGA, アナログBNC, S-VIDEOの4方式に対応。
設置方法	据置(スタンド付)、壁掛、天井吊(VESA金具)、ラックマウント。
音声対応	ステレオスピーカー内蔵。HDMI音声、アナログ音声入力対応。
メンテナンス	LEDバックライト寿命は約30,000時間。長期間安定して使用可能。

製品仕様

項目	内容
品名	１７型ＬＥＤカラー液晶モニター
品番	ＬＣＭ－１７４
ＬＣＤパネル	１７型ＴＦＴ液晶（表示画面サイズ：３３７（Ｗ）×２７０（Ｈ）ｍｍ）
表示画素数	１２８０（Ｈ）×１０２４（Ｖ）ピクセル（ＳＸＧＡ）
画面輝度	２５０ｃｄ／㎡
コントラスト比	１０００：１
応答速度	５ｍｓ
表示色数	１，６７０万色
アスペクト比	５：４
視野角	左：８５°　右：８５°　上：８０°　下：８０°
バックライト	ＬＥＤ　寿命：約３０，０００時間
映像入力（ＡＶ１，２）	ＶＢＳ１．０Ｖ（ｐ－ｐ）７５Ω　同期負　２系統（ＢＮＣコネクタ）
映像出力（ＡＶ１，２）	ループスルー出力　２系統（ＢＮＣコネクタ）自動終端
映像入力（ＶＧＡ）	ＶＧＡ入力　１系統（Ｄ－Ｓｕｂ　１５Ｐｉｎ）対応解像度：１２８０×１０２４
映像入力（ＨＤＭＩ）	ＨＤＭＩ入力１系統（タイプＡコネクタ）音声対応
音声入力（ＡＶ）	１．１Ｖ（ｒｍｓ）２２ｋΩ　１系統（φ３．５ｍｍステレオミニジャック）
音声入力（ＶＧＡ）	１．１Ｖ（ｒｍｓ）２２ｋΩ　１系統（φ３．５ｍｍステレオミニジャック）
スピーカー	１．０Ｗ×２　ステレオ
水平解像度	７００本（中心部、ＡＶ映像入力時）
高画質化技術	三次元くし型フィルター、三次元デジタルノイズリダクション
キーロック機能	あり
設定方法	ＯＳＤ（オンスクリーン・ディスプレイ）対応
使用可能周囲温度	０℃〜＋４０℃（結露なきこと）
電源	ＡＣ１００Ｖ　５０／６０Ｈｚ（専用ＡＣアダプター使用時）
消費電力	２２Ｗ
外形寸法	Ｗ３７２×Ｈ３７９×Ｄ１９７ｍｍ
質量（重量）	約３，６００ｇ
設置方法	据え置き、取付金具による設置（１００×１００ｍｍＶＥＳＡ規格準拠）
付属品	取扱説明書１冊、スタンド１個、ＡＣ電源コード１本、ＡＣアダプター１個、ＶＧＡケーブル１本、スタンド固定ネジ２本、ステレオオーディオケーブル１本

FAQ

Q：壁に取り付けたいのですが、専用の金具は必要ですか？ A：本機は100mm×100mmのVESA規格に準拠しています。この規格に対応した市販の壁掛け金具やモニターアームを使用することができます。

Q：HDMIで接続した場合、音声は出ますか？ A：はい、HDMI入力は音声にも対応しており、内蔵されている1.0W×2のステレオスピーカーから音声を再生することが可能です。

Q：BNCのループスルー出力とは何ですか？ A：入力された映像信号をそのまま別の機器（録画機や別のモニター）へ受け渡す機能です。映像分配器なしで2台目のモニターに接続できます。

Q：キーロック機能はどのように使いますか？ A：OSDメニューの設定により、本体ボタンの操作を無効にできます。不特定多数が触れる環境での誤操作やいたずらを防止します。

Q：19インチラックに取り付けられますか？ A：別売のラックマウント金具「RK-174」を使用することで、EIA規格の19インチラックに8Uサイズとして収納することが可能です。

Q：付属品に映像ケーブルは含まれていますか？ A：VGAケーブル（D-Sub 15Pin）が1本付属しています。HDMI接続やBNC接続を行う場合は、別途それぞれのケーブルをご用意ください。

Q：バックライトの寿命が来たら交換できますか？ A：LEDバックライトの寿命は約30,000時間（目安）となっております。部品の交換については、お買い上げの販売店または弊社修理窓口までご相談ください。

Q：画面比率（アスペクト比）は変更できますか？ A：本製品のネイティブ解像度は5:4（SXGA）です。入力信号に合わせてOSDメニューから表示モードの調整が可能ですが、基本的には監視カメラ映像に適した比率で設計されています。

Q：24時間連続で使用しても大丈夫ですか？ A：本製品は業務用監視モニターとして設計されており、安定した連続稼働が可能です。ただし、製品寿命を延ばすため、必要のない時間帯は電源をオフにすることをお勧めします。

Q：三次元デジタルノイズリダクションの効果は何ですか？ A：映像のザラつき（ノイズ）を時間軸と平面の両方から解析して除去する機能です。特に夜間や暗い場所のカメラ映像がより鮮明に見やすくなります。
