天井取付型液晶モニターハンガー450mmブラック TAKEX 竹中エンジニアリング [MDH-B300]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

モニターハンガー天井吊下げ型ブラック BtoB什器

MDH-B300 天井取付型液晶モニターハンガー450mmブラック

MDH-B300は、商業施設やオフィス、監視ルームなどの天井からディスプレイを吊り下げるための高品質なマウント金具です。ロングモデルの設計により、高い位置からの視認性を確保しつつ、確実な固定と柔軟な調整を可能にします。

型番： MDH-B300
製品名： 天井取付型液晶モニターハンガー（ロングモデル）
カラー： ブラック
ディスプレイ中心高： 天井面から350mm
主な用途： サイネージ、防犯用モニター、受付案内
特徴： チルト調整機能、配線収納、堅牢な天井ベース

資料ダウンロード

外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

店舗や施設でのデジタルサイネージ設置
防犯カメラ監視モニターの吊り下げ
待合室、受付での案内表示ディスプレイ
限られたスペースを有効活用する天吊り設置

導入前に確認したいポイント

天井下地の強度（軽天補強やアンカー施工）
設置モニターの縦寸法と天井のクリアランス
HDMI等のコネクタサイズが支柱内を通るか
想定する視聴者の目線とチルト角の相性

特長

天井面から350mmのディスプレイ中心設計

天井からディスプレイの中心までが350mmとなるよう設計されており、視認性の高い位置にモニターを配置できます。ロングモデルとしての特性を活かし、高い天井のある空間でも適切な高さでの運用をサポートします。

4点固定による堅牢な天井取付ベース

162mm×164mmのワイドなベースを採用し、4箇所のボルト穴で確実に天井へ固定可能です。支柱が長くなることで根本にかかる負荷が増大しますが、安定した接地面を確保することで振動やガタつきを抑制します。

視認角度を最適化するチルト調整機構

ディスプレイ取付部のヒンジにより、画面の傾斜（チルト）角度を調整できます。設置場所の高さや視聴者の距離に合わせて、最も見やすい角度に現場で微調整することが可能です。

余裕を持たせたベース内部の収納スペース

天井取付ベース部には高さ71mmの余裕があり、配線コネクタ類を収容しやすい設計となっています。天井裏からのケーブル引き込み時に、接続部をスマートに隠すことが可能です。

スタイリッシュなブラックカラー仕上げ

筐体はシックなブラック仕上げとなっており、モダンなインテリアや店舗什器、監視センターの機材とも違和感なく調和します。周辺機器が目立ちすぎず、表示内容を際立たせます。

メンテナンス性を考慮したマウント構造

115mm×115mmのマウントプレートを採用。ディスプレイ取付金具を介して固定する構造により、設置時の作業性や、将来的なディスプレイの交換時にもスムーズな対応が期待できます。

    選定時に評価したい強み
    確かな安定性： 2.7kgの自重と堅牢なマウント設計による信頼性
柔軟な現場対応： チルト角調整により、様々な視聴環境に適合
優れた施工性： ベース内の配線収容スペースによる仕上げの美しさ
汎用性の高さ： 各種液晶モニターに対応するマウントプレート仕様



施工・設置ガイド

本製品の設置にあたっては、以下の施工条件を必ずご確認ください。特に重量負荷に対する下地強度が重要となります。

確認項目	施工時のポイント
天井下地	重量モニターを支えるため、必ず軽天補強またはコンクリートアンカーへの固定を行ってください。
モニター干渉	大型モニターの場合、上端が天井面に接触しないか、中心からモニター上端までの寸法を逆算してください。
配線ルート	支柱内を通線する場合、コネクタ（HDMI等）が内径を通過可能か事前に確認が必要です。
調整作業	設置完了後、視聴位置から確認を行い、ヒンジ部のネジを締めて角度を固定してください。

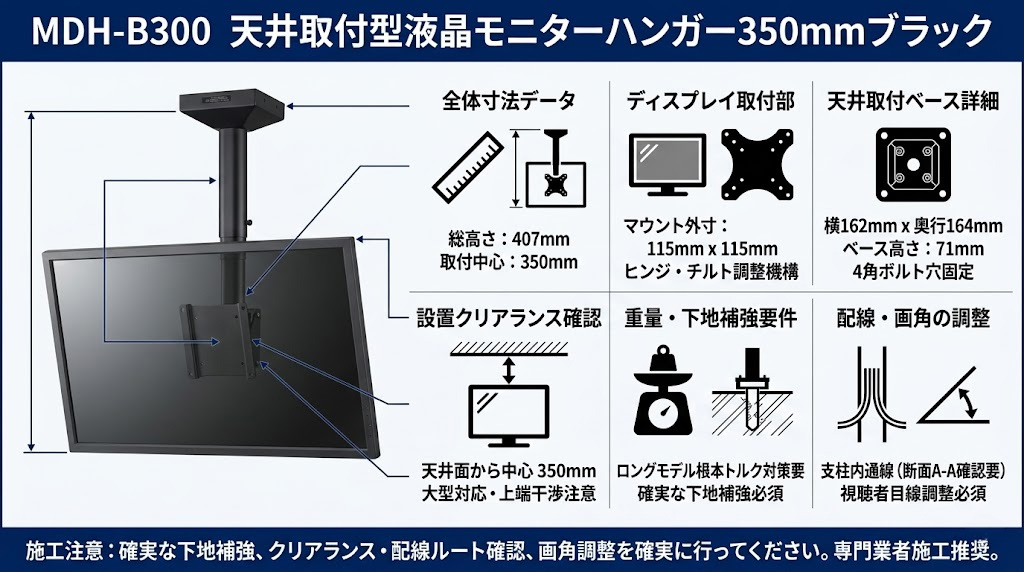

製品仕様

項目	内容
品名	液晶モニターハンガー
品番	MDH-B300
質量	約2.7kg
カラー	ブラック
総高さ	407mm
ディスプレイ取付中心	天井面より350mm
天井取付ベースサイズ	162mm（幅） × 164mm（奥行） × 71mm（高さ）
マウントプレート外寸	115mm × 115mm
価格	オープンプライス

FAQ

Q：天井からモニターの中心までは何mmになりますか？ A：天井取付面からモニター取付金具の中心まで、350mmとなる設計です。

Q：モニターの角度調整は可能ですか？ A：はい、ヒンジ部分でのチルト（首振り）調整が可能です。

Q：天井のどの程度の強度が必要ですか？ A：本体質量2.7kgに加え、設置するモニターの重量、さらに操作時の負荷に耐えうる下地（軽天補強やアンカー）が必須です。

Q：支柱の中にケーブルを通すことはできますか？ A：支柱内を通線経路として利用可能ですが、HDMIケーブル等のコネクタサイズによっては通過できない場合があるため、事前に断面寸法を確認してください。

Q：ベース部分にコネクタを隠すスペースはありますか？ A：ベース部の高さが71mmあり、内部に一定の余裕があるため、コネクタ類の収容が可能です。

Q：取付可能なモニターのサイズに制限はありますか？ A：マウントプレート（115mm角）に適合し、かつ重量が許容範囲内であれば設置可能ですが、大型の場合は天井面との干渉に注意してください。

Q：天井ベースの固定穴は何箇所ですか？ A：4角にボルト穴が配置された4点固定式です。

Q：屋外での使用は可能ですか？ A：本製品は屋内仕様を想定しております。湿気や塩害の恐れがある場所での使用は避けてください。

Q：シルバーなど他の色はありますか？ A：本型番（MDH-B300）はブラックとなります。シリーズ展開については別途お問い合わせください。

Q：組み立てが必要ですか？ A：主要な部品で構成されていますが、設置現場での組み立ておよび天井への取付作業、モニターの固定作業が必要です。
