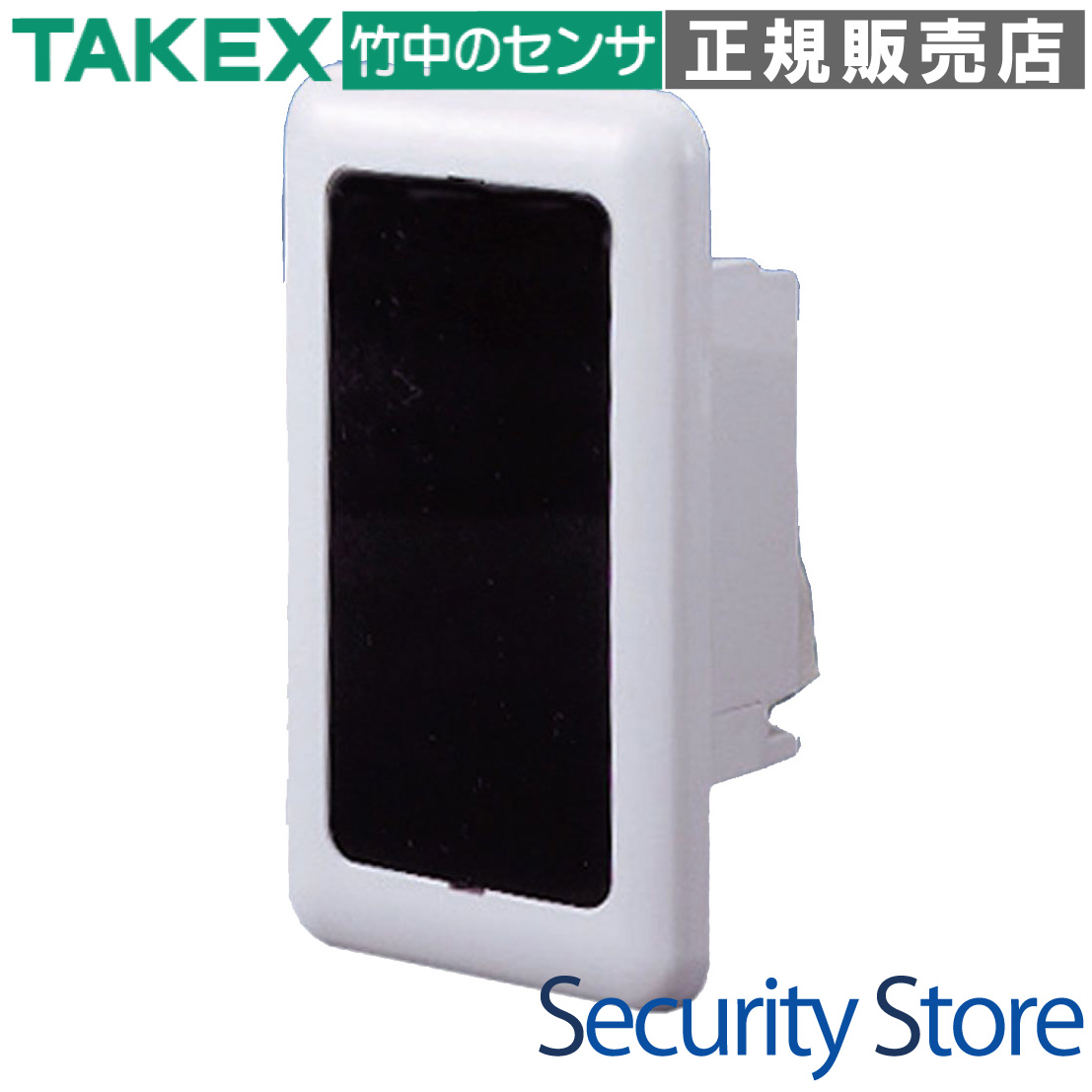

TAKEX（竹中エンジニアリング）赤外線センサー反射型（5m）屋内埋込型

PR-5BU 赤外線センサー近赤外線式(反射型) 屋内5m用:リフレクター反射型

PR-5BUは、投光部と受光部を一体化した反射方式を採用した、屋内埋込型の近赤外線センサーです。標準的な1コ用スイッチボックスに適合し、突出わずか7mmの超薄型設計により、意匠性を損なうことなく高度な警備・制御を実現します。

型番： PR-5BU
警戒距離： 0.6m ? 5m（リフレクター反射方式）
主な用途： オフィス、ホテル、店舗、美術館などの屋内侵入監視・入退室検知
特長： 省配線施工、静止物体検出対応、光軸調整機能内蔵

資料ダウンロード

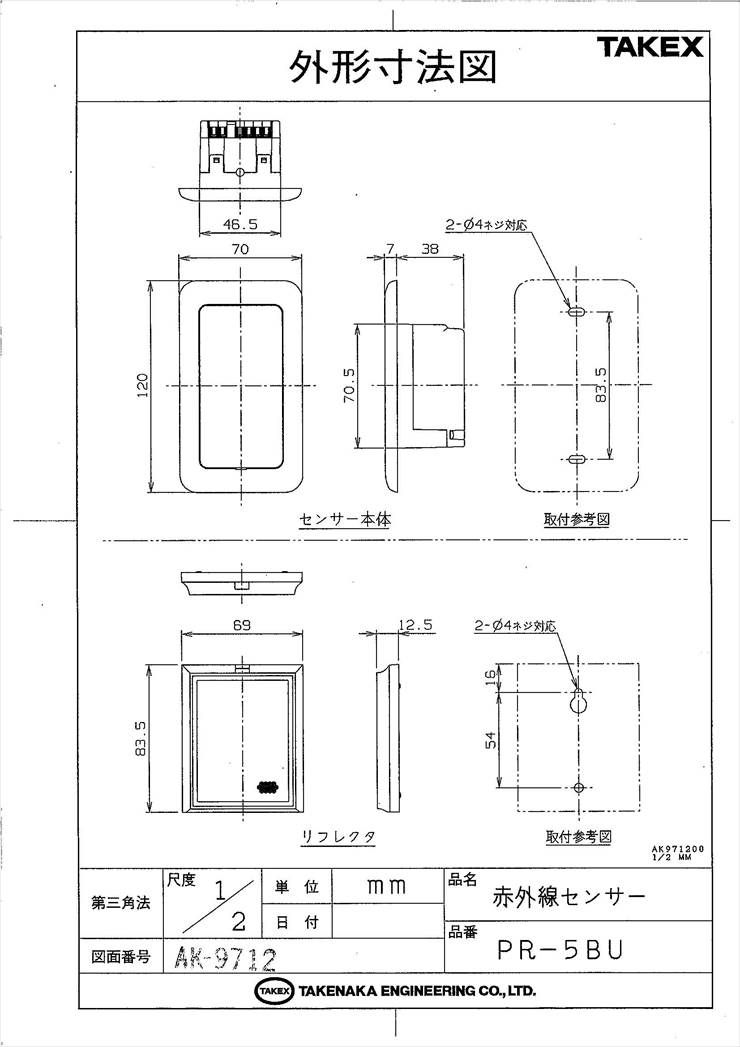

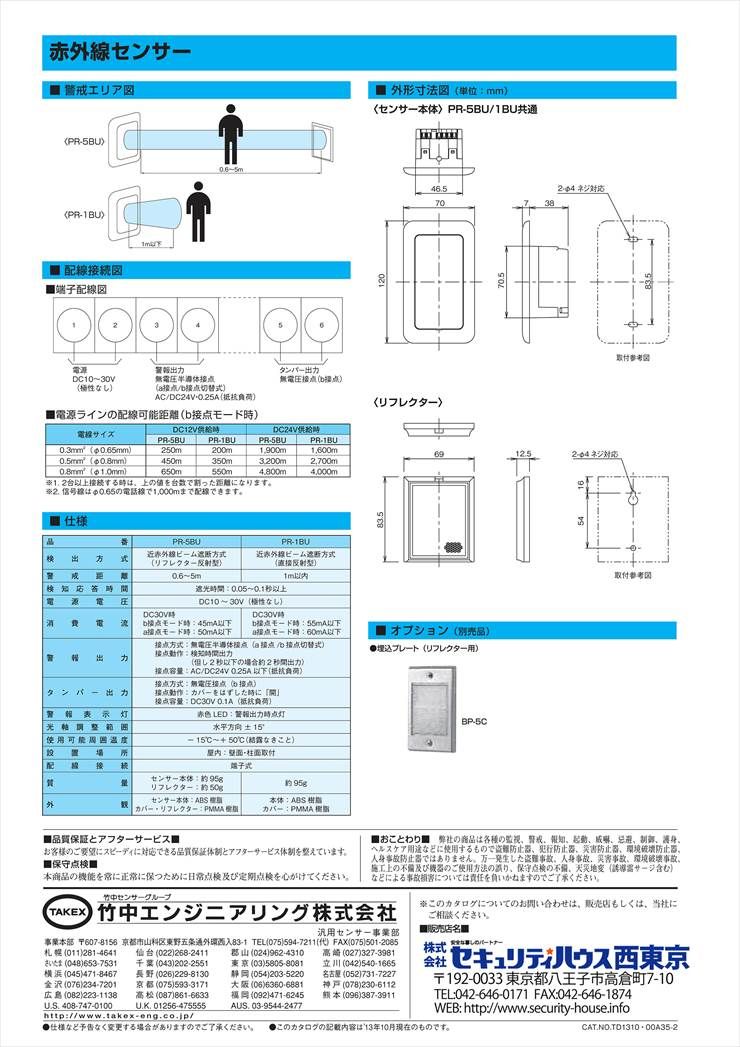

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

意匠性を重視する高級ホテルや美術館の通路監視
配線工事を片側のみに限定したい店舗の入り口
1コ用スイッチボックスを利用したスマートな埋込設置
移動物体だけでなく静止物体の検知が必要な現場

導入前に確認したいポイント

屋内専用です（屋外や水のかかる場所は不可）
警戒距離が0.6m未満、または5mを超える場所は非対応
センサー正面にリフレクター（反射板）の設置が必要
電源はDC10V?30Vの供給が必要です

特長

2タイプの反射方式と省配線施工

投光部と受光部をひとつの筐体に集約。対向側にリフレクターを設置するだけで警戒エリアを構築できるため、電源・信号線の配線が本体側のみで完結します。これにより、建物の構造上、対向側への配線が困難な場所でも容易に設置可能です。

目立たずスッキリと設置できる意匠性

標準的な1コ用スイッチボックスに適合しており、壁面埋込時の突出量はわずか7mm。オフィスビルや商業施設のインテリアを邪魔することなく、セキュリティ環境を構築できます。露出ボックスを使用すれば、後付けの露出設置にも対応します。

高度な検出能力と調整機能

移動物体だけでなく静止物体も検出可能。また、埋込型でありながら水平方向±15°の光軸調整機能を内蔵しており、設置後の微調整も容易です。再帰性リフレクターの採用により、入射角30°以内であれば安定して動作します。

    選定時に評価したい強み
    極性なし電源： DC10V?30Vの範囲で極性を気にせず配線でき、施工ミスを防止。
外乱光に強い： 近赤外線パルス通信方式により、照明や日光の影響を最小限に抑制。
自動感度切替： カバー脱着に連動して感度を自動調整。施工時は厳密な軸合わせをサポートし、運用時は余裕のある感度で安定稼働。
接点切替自由： 背面スイッチでa接点/b接点を簡単に切り替え、多様なシステムに対応。



施工・設置ガイド

インジケーター（LED）の挙動

状態	LED挙動	詳細・意味
監視時（正常）	消灯	正常に受光し、警戒を行っている状態。
警報出力時	点灯	ビームが遮断され、検知信号を出力中。
光軸調整時	最輝点灯	カバーを外した状態で、受光が最も安定している方向を示します。

配線端子仕様

端子番号	機能	仕様
1 / 2	電源入力	DC10V ? 30V（極性なし）
3 / 4	検知出力	無電圧半導体接点（a/b切替） AC/DC24V・0.25A以下
5 / 6	タンパー出力	無電圧b接点（カバー開閉連動） DC30V・0.1A以下

トラブルシューティング

現象	原因	処置
検知してもLEDが点灯しない	電源未供給または回り込み反射	端子電圧の確認、周囲の反射物の除去
LEDが消えない	光軸のズレまたはレンズの汚れ	光軸の再調整、レンズ・リフレクターの清掃
断続的に発報する	エリア内の動体やノイズ	カーテン等の揺れ物除去、配線経路の見直し

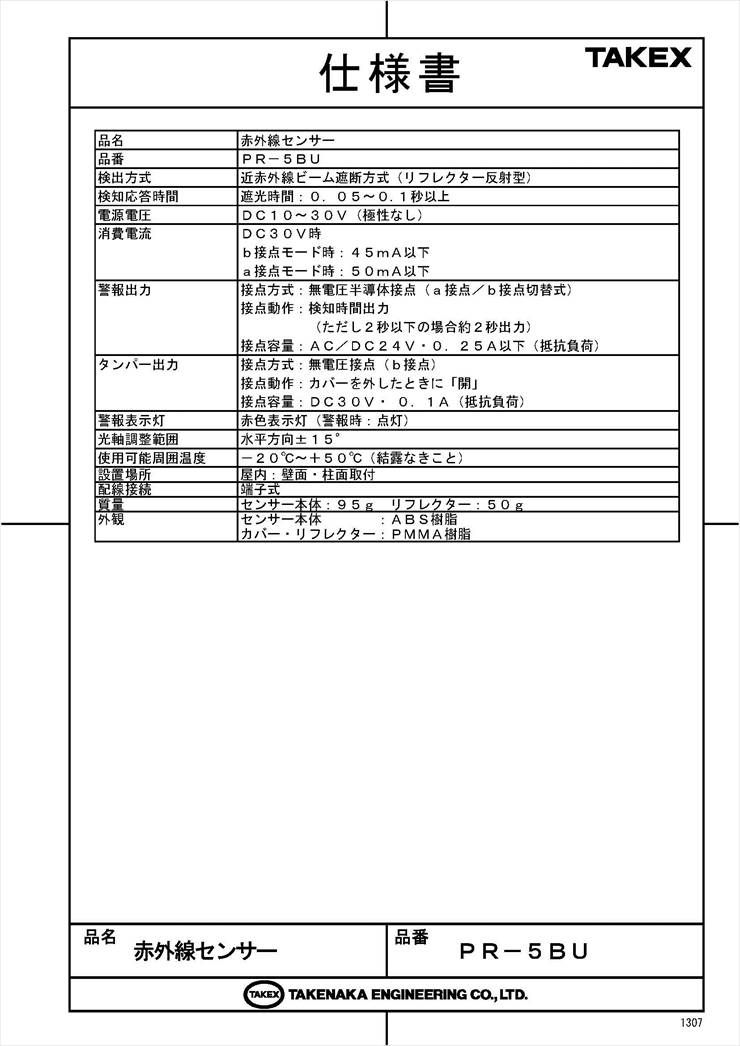

製品仕様

項目	内容
品名	赤外線センサー
品番	PR-5BU
検出方式	近赤外線ビーム遮断方式 (反射型)
警戒距離	0.6?5m
検知応答時間	遮光時間:0.05?0.1秒以上
電源電圧	DC10〜30V(極性なし)
消費電流	b接点モード時:45mA以下 / a接点モード時:50mA以下
警報出力	無電圧半導体接点(a接点/b接点切替式) 検知時間出力(但し2秒以下の場合約2秒出力) AC/DC24V・0.25A(抵抗負荷)
タンパー出力	無電圧接点(b接点) カバーを外した時に「開」 DC30V・0.1A(抵抗負荷)
警報表示灯	赤色LED:警報出力時点灯
光軸調整範囲	水平方向 ±15°
使用可能周囲温度	-20℃〜+50℃(結露なきこと)
設置場所	屋内:壁面・柱面取付
質量	センサー本体:約95g / リフレクター:約50g
外観	樹脂（本体:ABS、カバー:PMMA）

FAQ

Q：屋外で使用することはできますか？ A：いいえ、本製品は屋内専用です。防水・防塵仕様ではないため、雨の当たる場所や湿気の多い環境には設置できません。

Q：リフレクターまでの距離が50cmしかありませんが動作しますか？ A：警戒距離は0.6m（60cm）以上必要です。0.6m未満では近接反射が強すぎて正常に検知できない場合があります。

Q：電源のプラスとマイナスを逆に接続しても大丈夫ですか？ A：はい、本機は極性なしの設計（DC10?30V）ですので、極性を気にせず配線いただけます。

Q：静止している人を検知することは可能ですか？ A：はい、移動物体だけでなく、ビームを遮断し続けている静止物体も検知し続けます。

Q：スイッチボックスがなくても取り付けられますか？ A：壁面に規定の開口（50mm×72mm）と奥行き（40mm以上）があれば、直接タッピングネジで固定することも可能です。

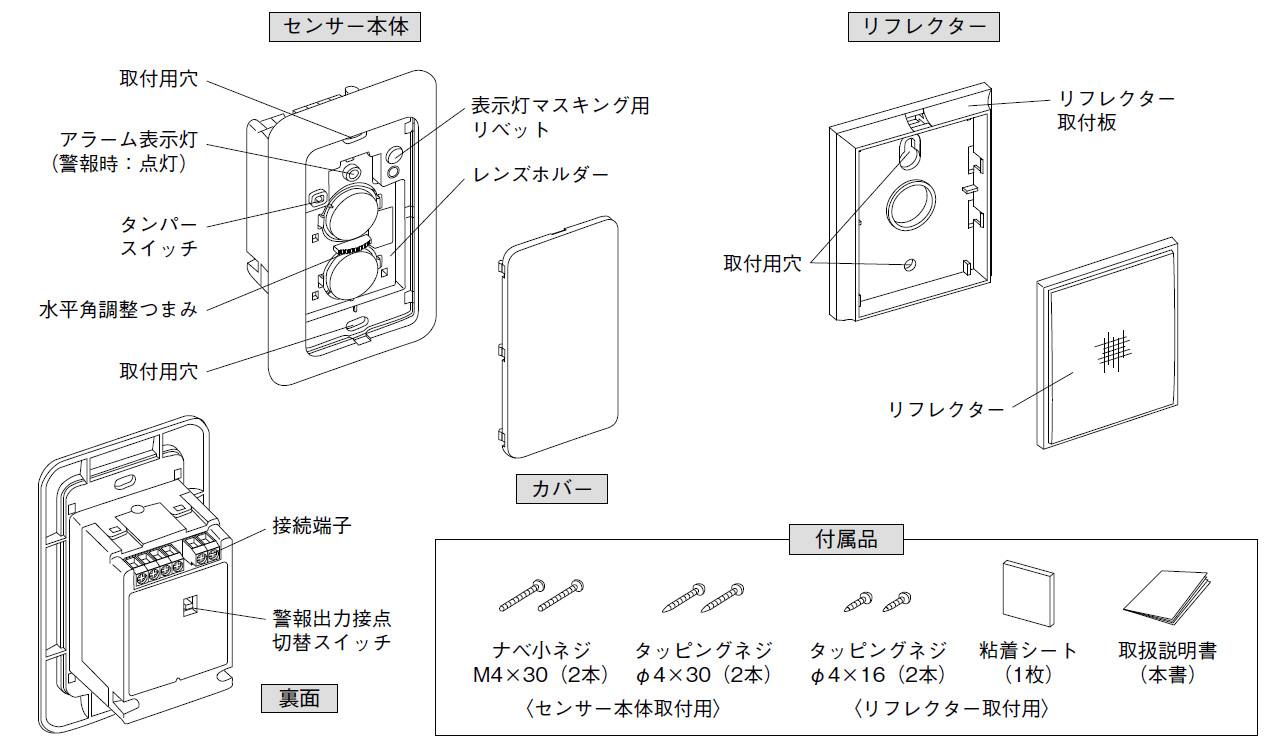

Q：動作確認用のLEDを消すことはできますか？ A：付属の「表示灯マスキング用リベット」を表示灯部分に差し込むことで、外部から点灯が見えないようにすることが可能です。

Q：配線距離はどのくらいまで延長できますか？ A：0.65mmの電線を使用しDC12V供給の場合、最大300mまで、DC24V供給の場合は最大2,100mまで延長可能です。

Q：リフレクターが汚れた場合、どうすればよいですか？ A：柔らかい布で水拭きした後、乾拭きしてください。シンナー等の溶剤は表面を傷めるため絶対に使用しないでください。

Q：光軸調整はどのように行いますか？ A：本体内部の「水平角調整つまみ」を回すことで、±15°の範囲でレンズの向きを調整できます。

Q：カバーを外した時にアラームが出るようにできますか？ A：はい、タンパー出力端子（無電圧b接点）をコントローラに接続することで、いたずら等によるカバーの取り外しを監視できます。
