PH-02B 自動薬液噴霧供給機 TAKEX 竹中エンジニアリング [PH-02B]

PH-02B 自動薬液噴霧供給機 TAKEX 竹中エンジニアリング [PH-02B]

販売価格: 会員のみ販売

商品詳細

東京エレクトロン 手指消毒器 自動ドア連動 感染症対策 非接触センサー

ピュアハイジーン PH-02B 自動薬液噴霧供給機（自動ドア連動タイプ）

「消毒しなければドアが開かない」という厳格な衛生管理フローを実現する、自動ドア・エアーシャワー連動型の自動手指消毒器です。高感度センサーによる完全非接触設計で、食品工場や医療機関などの高度な衛生環境における交差感染を物理的に防止します。

  • 型番： PH-02B
  • 製品名： ピュアハイジーン 自動薬液噴霧供給器
  • 方式 / カテゴリ： センサー感知式・自動ドア連動型
  • 主な用途： 手指消毒の徹底、衛生管理区域への入室制限
  • 設置場所： 食品工場、クリーンルーム、手術室、厨房出入口
  • 電源仕様： 専用ACアダプター駆動（付属）

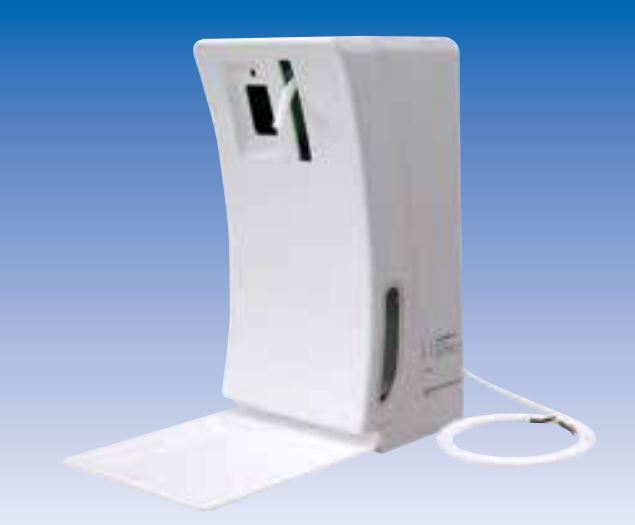

ピュアハイジーン PH-02B 製品画像

この製品が向いている用途

  • 食品工場・製造ラインの入室管理
  • 病院・医療機関のクリーンルーム入口
  • 厨房・レストランの衛生動線確保
  • エアーシャワーの連動開閉制御

導入前に確認したいポイント

  • 自動ドア側が「無電圧A接点」での起動に対応しているか
  • 設置場所にAC100V電源（コンセント）があるか
  • 壁掛け設置か、据え置き設置かの検討
  • 使用予定の薬液ボトルのサイズ確認

特長

自動ドア・エアーシャワーとの高度な連動機能

薬液の噴霧動作が完了した瞬間に、内蔵システムから無電圧A接点の信号を出力します。この信号を既存の自動ドアやエアーシャワーの制御系に接続することで、「手指消毒を行わなければドアが開かない」という物理的な強制力を持った衛生管理体制を構築可能です。

衛生フローを自動化するシステム拡張性

別売のエアータオル（KTMシリーズ等）と組み合わせることで、「手洗い」→「乾燥（一定時間）」→「消毒」という一連のステップをすべて完了した時のみ、入室ゲートを開けるといった運用が可能です。人の意識に頼らない、仕組みによる衛生管理を実現します。

多種多様な薬液ボトルに対応する高い汎用性

機器内部のボトル収容スペースが広く設計されており、500mlから最大1000mlまで、幅広い形状のボトルをそのままセット可能です。専用ボトルの縛りがなく、市販のアルコール消毒液などのボトル（最大約D85×W95×H185〜250mm）を柔軟に活用できます。

設置環境に合わせたセンサー感度の最適化

内部の感度調整トリマーを操作することで、センサーの感知距離を現場の環境に合わせて微調整可能です。狭い通路での意図しない動作を防いだり、逆に反応を早めたりと、設置場所に応じた快適な運用をサポートします。

運用コストを抑える噴霧量の微調整機構

付属の台座（スペーサー）の位置や向きを調整することで、使用するボトルの高さに合わせ、1回あたりの噴霧量を最適化できます。また、噴霧回数切替スイッチにより、1回の感知で「1回」または「2回」の噴霧を選択でき、薬液の無駄を省きつつ確実な消毒を促します。

動作状況を一目で把握できるマルチLED表示

本体正面に搭載されたLED表示ランプにより、動作状況を視覚的に伝えます。センサー感知時は「緑」、噴霧完了および信号出力時は「青」の2度点滅で知らせるため、利用者が消毒完了を確認しやすく、スムーズな入室を促します。

施工の柔軟性を高める2WAY設置方式

安定感のある据え置き（置き型）としての使用はもちろん、付属の取付ビスとアンカープラグを使用することで壁面への強固な取り付けも可能です。施設の動線設計やスペース制限に合わせて、最適な設置スタイルを選択できます。別売のスタンドによる自立設置にも対応します。

選定時に評価したい強み

  • 確実なゲートキーパー： 手指消毒をしない不適切な入室を物理的に遮断します。
  • 既存設備への対応： 一般的な自動ドアの無電圧接点入力に対応し、導入がスムーズです。
  • 高精度センサー： 完全に非接触で動作するため、機器自体が感染源になるリスクを排除。
  • ACアダプター駆動： 電池切れによる「ドアが開かない」トラブルを防ぐ安定稼働仕様。

施工・設置ガイド

本製品は自動ドアとの連動を前提としたモデルです。設置にあたっては、付属の自動扉連動用リード線（約1.5m）を、自動ドア側の無電圧接点端子に接続してください。壁面取付の際は、付属のアンカーを使用して垂直に固定し、薬液ボトルが安定して収まることを確認してください。

製品仕様

項目 内容
型式（品番） PH-02B（自動ドア連動タイプ）
メーカー 東京エレクトロン株式会社
外形寸法 幅(W)165mm × 奥行(D)138mm × 高さ(H)314mm
※受け皿設置時 奥行(D)280mm
製品質量 約1.4kg（本体のみ）
本体材質 / 色調 ABS樹脂 / ホワイト
電源 専用AC電源アダプター付属（DC5V/6V 1.0A 50/60Hz）
電源コード長1.8m
消費電力 0.2〜0.3W
接点出力 無電圧A接点（接点容量：AC125V 0.5A / DC24V 1A）
信号出力時間：約1.5秒
噴霧設定 1回 / 2回 切り替え可能
吐出量 約0.5cc〜1.8cc（ボトルの仕様・スペーサー設定による）
対応ボトルサイズ 最大約 奥行85mm × 幅95mm × 高さ185〜250mm
容量500ml〜1000ml
使用環境 周囲温度 5℃〜40℃ / 湿度 20%〜80%（結露なきこと）
付属品 ACアダプター、リード線、1000ml専用空ボトル、受け皿、壁面取付ビス、アンカー、作動確認用電池、使い方シール

FAQ

Q：PH-02Bは電池だけで動かすことはできますか？ A：いいえ、PH-02Bは自動ドア連動機能を安定して動作させるため、必ず付属の専用ACアダプターを使用してください。電池ボックスは設定保持や作動確認用として備わっていますが、常用電源としてはACアダプターが指定されています。
Q：どのような薬液ボトルが使えますか？ A：幅広く対応していますが、目安として500ml〜1000mlのボトル（最大寸法 D85×W95×H185〜250mm）が使用可能です。ノズルが極端に長いものなど一部対応できない形状もあります。
Q：自動ドア以外にも接続できますか？ A：はい、無電圧A接点の入力に対応している機器であれば、エアーシャワーや入退室管理システム、パトライト（表示灯）などとの連動も可能です。
Q：噴霧量を調整することは可能ですか？ A：本体内部の回数切替スイッチで「1回」または「2回」の噴霧回数を選択できるほか、付属のスペーサーでボトルの高さを微調整することで、プッシュの深さを変え、吐出量を調整できます。
Q：センサーが反応しすぎる、あるいは反応しにくい場合は？ A：本体内部にある感度調整トリマーをドライバーで回すことで、センサーの感知距離（感度）を設置場所に合わせて最適化できます。
Q：消毒が終わったことをどうやって知らせますか？ A：本体正面のLEDランプが青色に2度点滅します。これが噴霧完了およびドア開信号出力の合図となります。
Q：壁に穴を開けずに設置することはできますか？ A：水平なカウンター等への「据え置き」が可能です。また、壁を傷つけたくない場合は、別売の専用自立スタンド（PH-STD）の使用をご検討ください。
Q：消毒していないのにドアが開いてしまうことはありませんか？ A：PH-02Bの接点信号をドアの起動入力として独占的に使用する設定（元のセンサーをオフにする、または直列に組む等）を行えば、消毒なしでの開錠を制限できます。
Q：市販のアルコール消毒液を詰め替えて使えますか？ A：はい、市販の薬液を付属の専用ボトルに詰め替えるか、サイズが適合する市販ボトルをそのまま入れて使用することができます。
Q：屋外に設置できますか？ A：本製品は屋内専用です。周囲温度5℃〜40℃の範囲内で、直射日光や雨のかからない場所でご使用ください。
