赤外線センサー 塩害対策品 TAKEX 竹中エンジニアリング [PXB-100AT-SWC]

赤外線センサー 塩害対策品 TAKEX 竹中エンジニアリング [PXB-100AT-SWC]

販売価格: 会員のみ販売

商品詳細

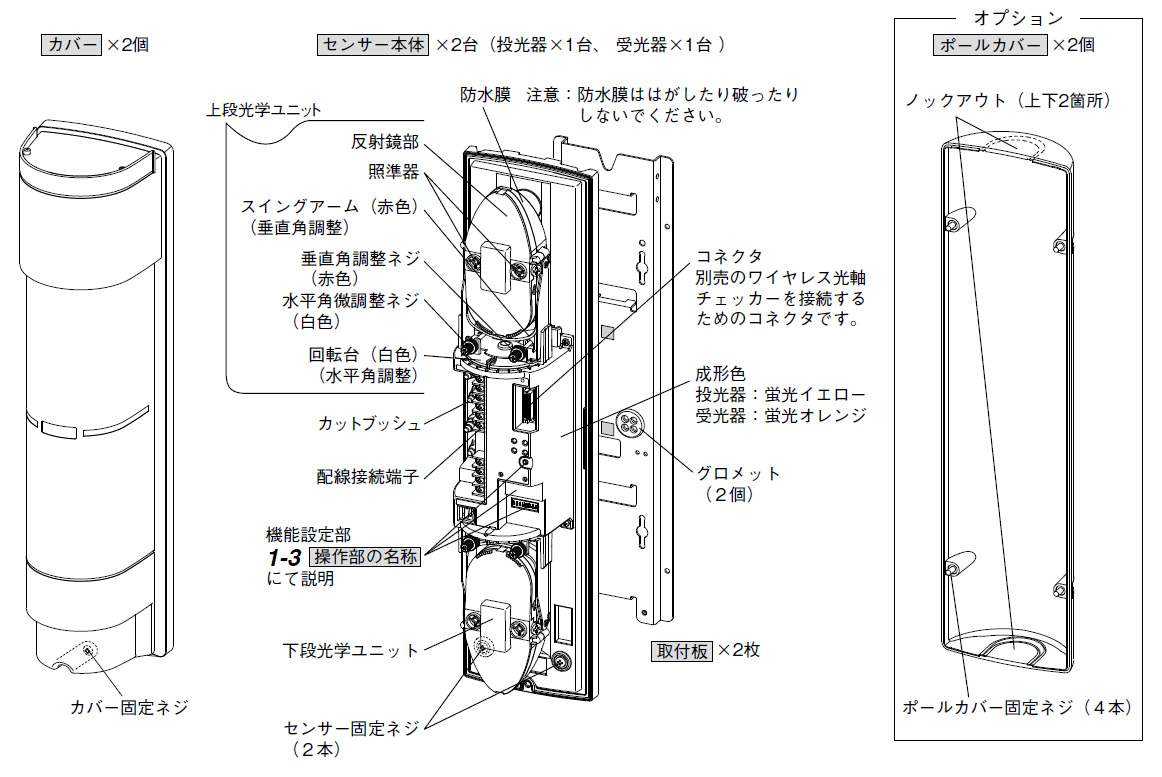

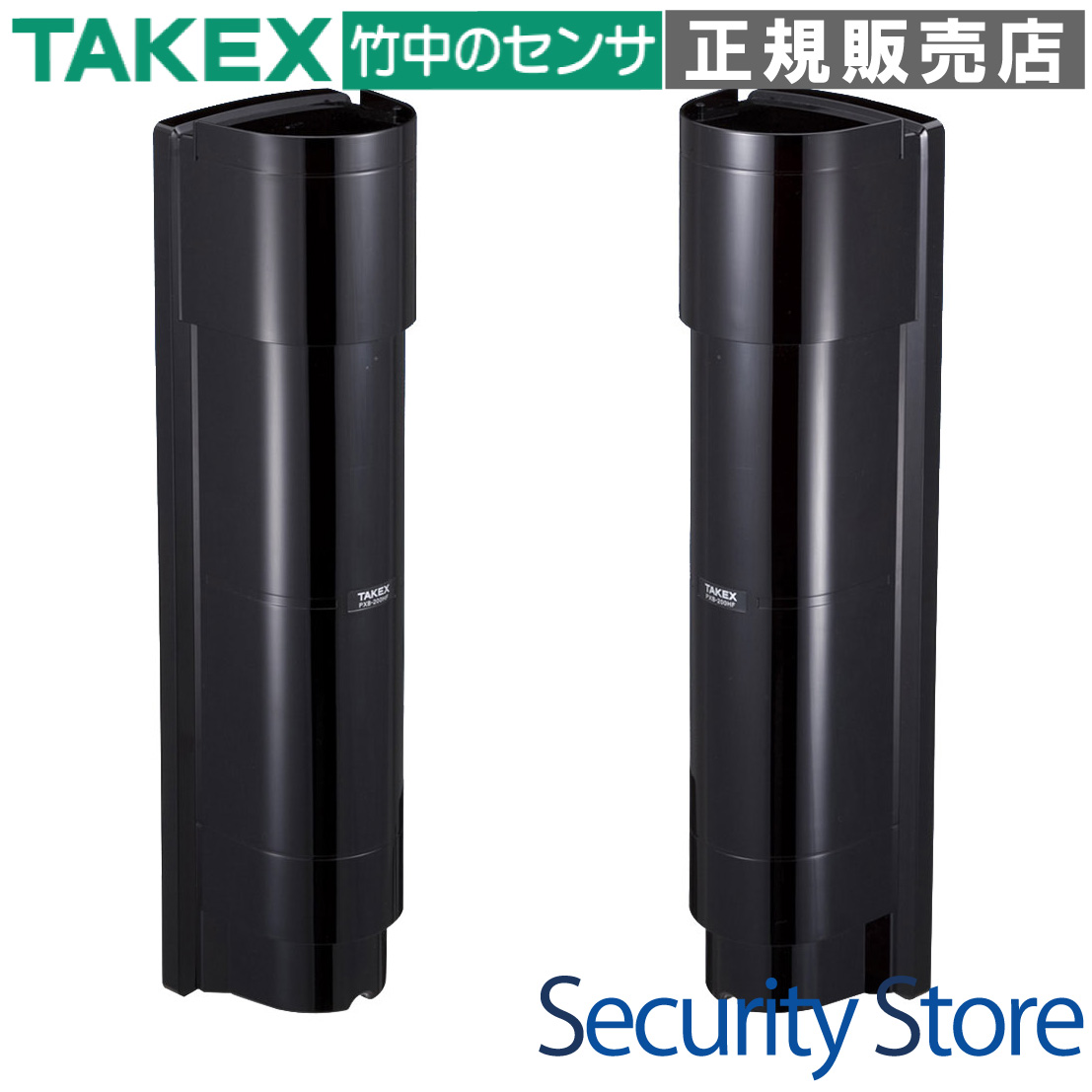

TAKEX（竹中エンジニアリング） 赤外線センサー 塩害対策品 屋外100m警戒 IP65

PXB-100AT-SWC 赤外線センサー 塩害対策品

沿岸部などの過酷な腐食環境に対応した、プロ仕様の屋外用赤外線センサーです。基板の厚塗防湿コーティングとIP65の高度な防塵・防水性能により、塩害による故障リスクを大幅に低減。上下段の独立検知と同時遮光検知を切り替え可能で、設置環境に合わせた最適なセキュリティを実現します。

  • 型番： PXB-100AT-SWC
  • 方式： 近赤外線ビーム遮断方式（二重変調方式・4段ビーム）
  • 警戒距離： 屋外100m以内（距離余裕10倍 / 1,000m）
  • 主な用途： 沿岸部の施設、化学工場、港湾設備、屋外重要施設の侵入検知
  • 電源仕様： DC5V?30V（低消費電流10mAでソーラー運用にも対応）
  • 環境耐性： 塩害対策仕様 / 耐塵・防噴流構造（IP65）
PXB-100AT-SWC 赤外線センサー 塩害対策品

資料ダウンロード

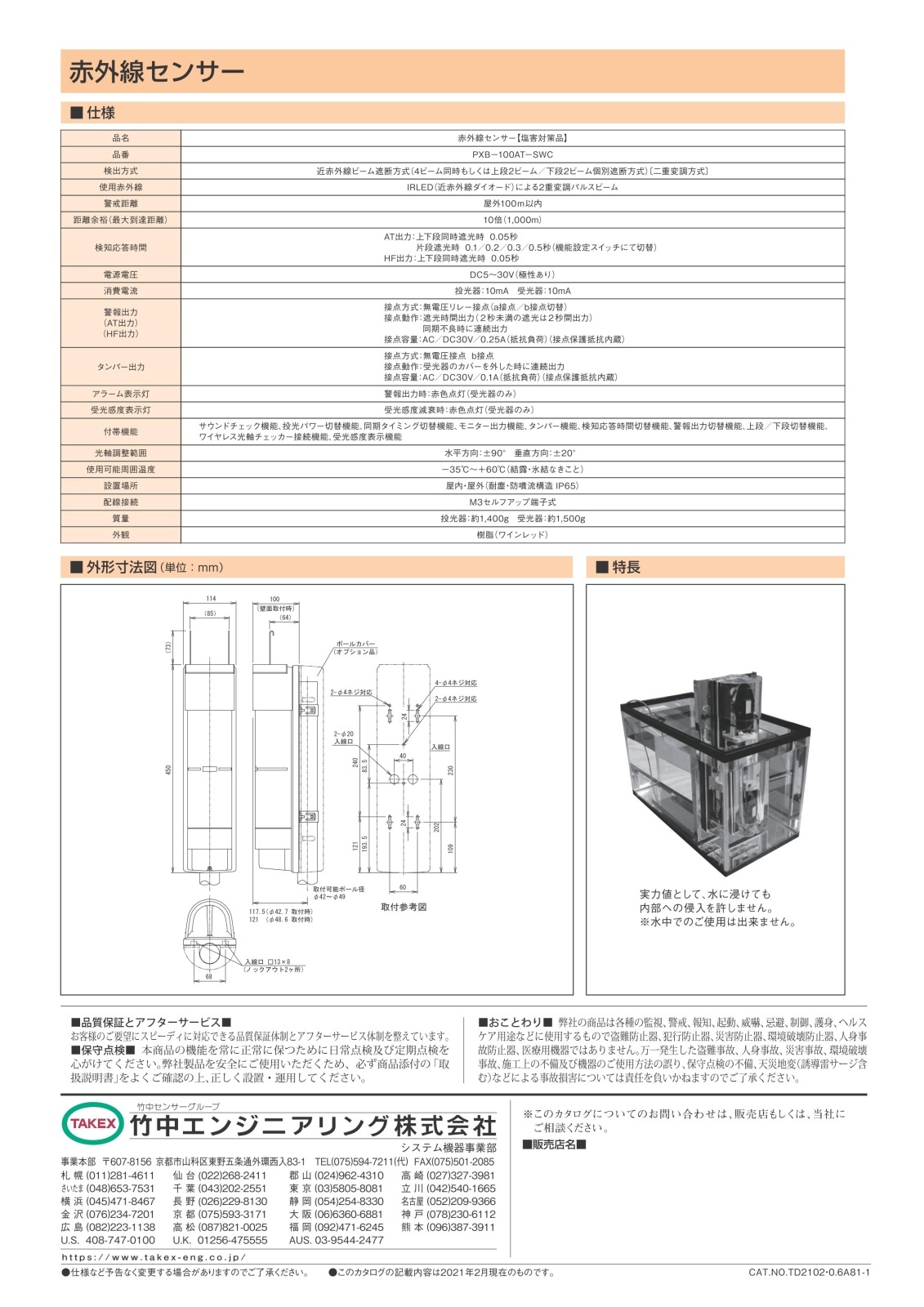

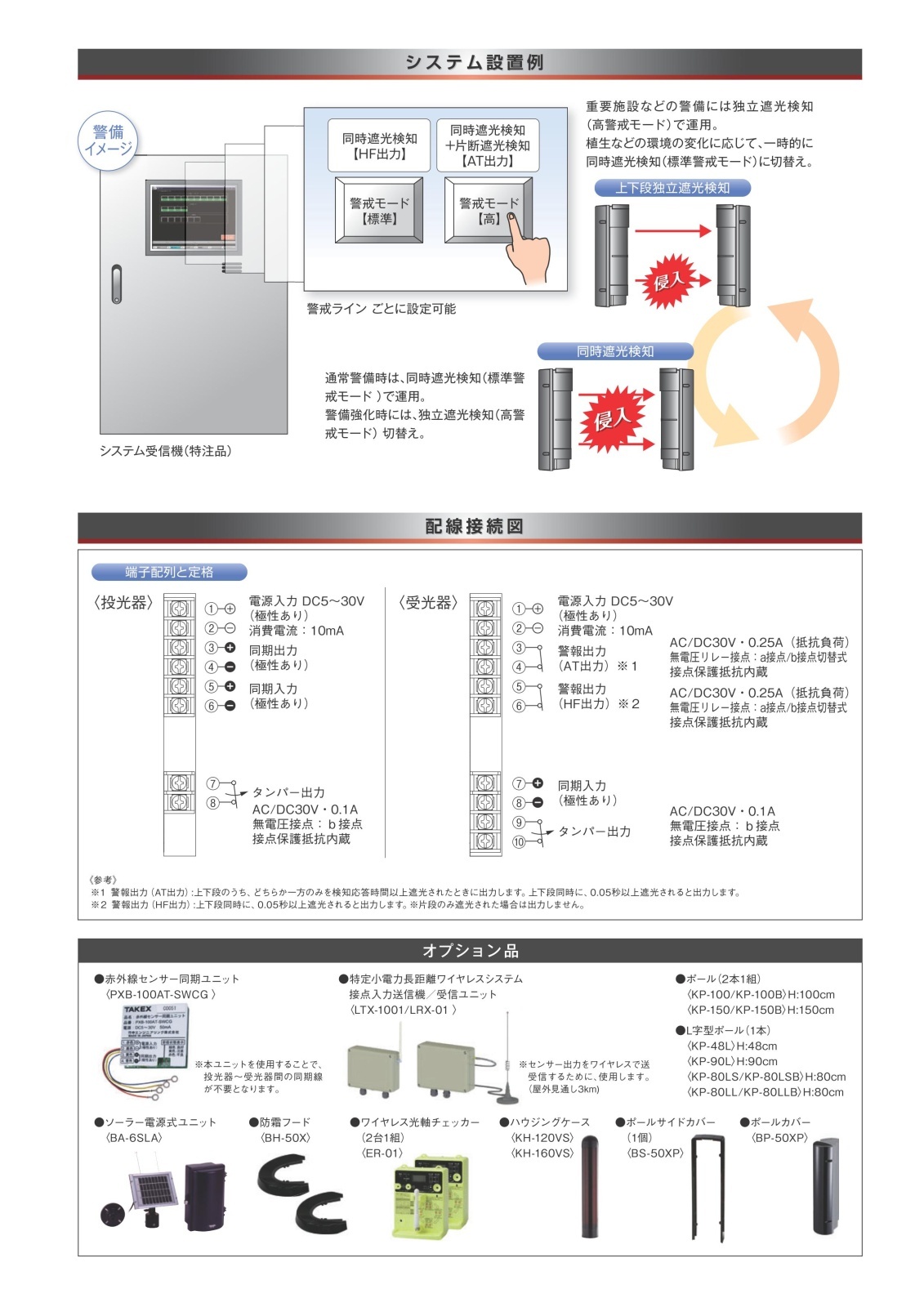

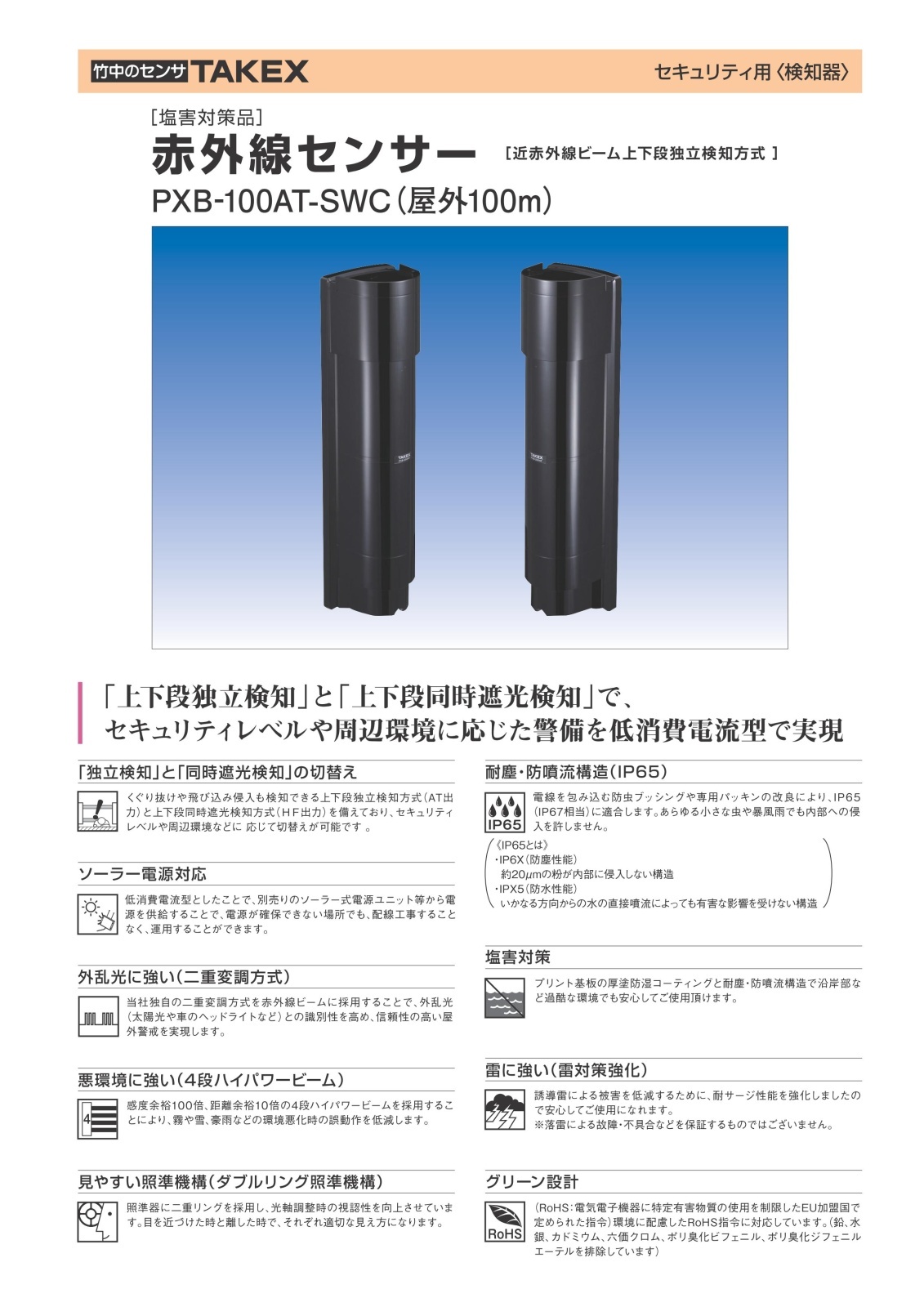

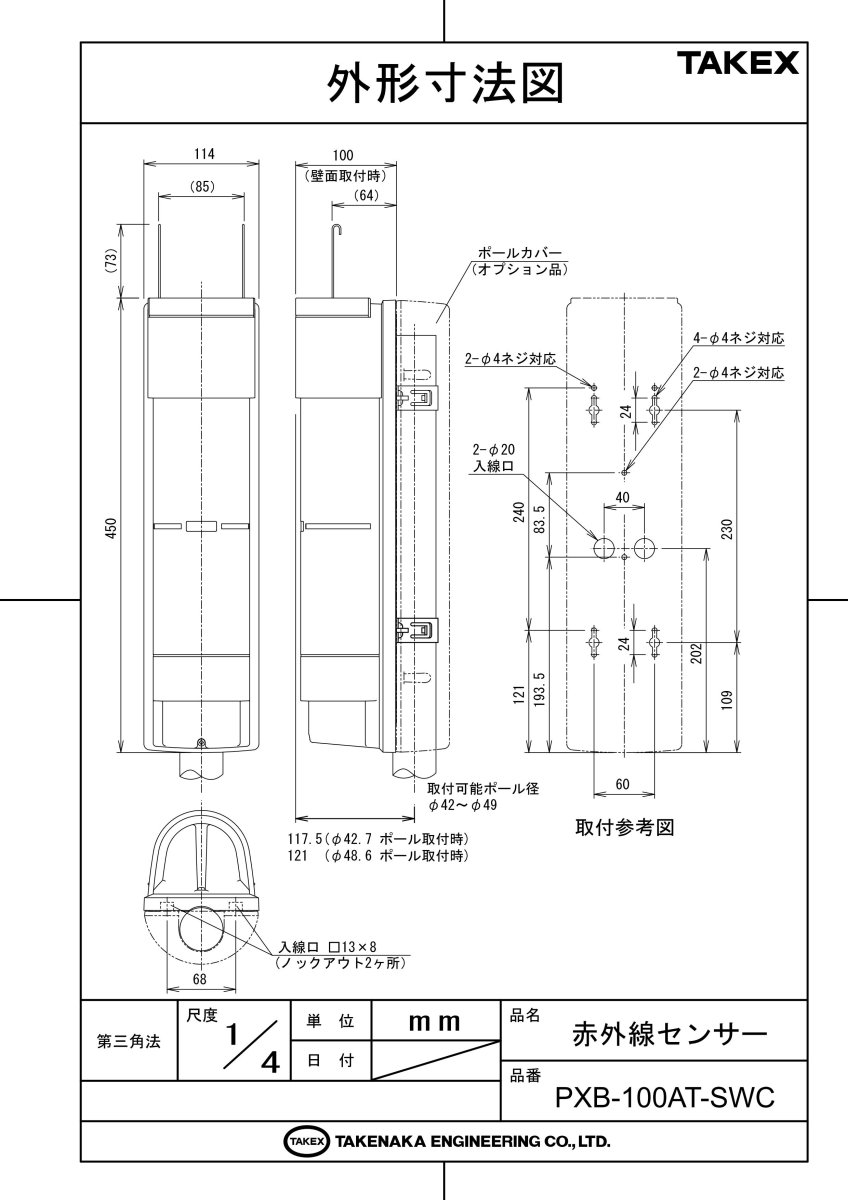

製品写真（GIF） 仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 潮風の影響を受ける沿岸部の施設警戒
  • 腐食性ガスの発生し得る工場・化学プラント
  • 電源確保が困難な場所でのソーラー警備
  • 誤報を許されない重要施設の屋外境界警戒
  • 霧や豪雨など気象条件の厳しい環境

導入前に確認したいポイント

  • 警戒距離が100m以内であること（余裕は十分あります）
  • 電源電圧がDC5V?30Vの範囲内であること
  • 光軸上に樹木や障害物の成長予定がないか
  • ポール設置か壁面設置か（外形寸法を確認）
  • 多段設置時は同期タイミング設定が必要

特長

二重変調方式による圧倒的な外乱光耐性

当社独自の「二重変調方式」を赤外線ビームに採用しています。太陽光や車のヘッドライト、監視カメラ用の赤外線照明などの外乱光と、自機が発した信号を論理的に識別。屋外の厳しい光環境下でも、信頼性の高い検知性能を発揮します。

「独立検知」と「同時遮光検知」の柔軟な切替

くぐり抜けや飛び込み侵入も逃さない「上下段独立検知（AT出力）」と、小動物や落ち葉による誤作動を抑制する「上下段同時遮光検知（HF出力）」を選択可能です。セキュリティレベルと周辺環境のバランスに応じて、現場で最適化できます。

過酷な環境に耐える「塩害対策」と「IP65」

プリント基板には厚塗りの防湿コーティングを施し、内部への塩分浸入による腐食を防ぎます。筐体はIP65（耐塵・防噴流構造）に適合しており、微細な塵や激しい暴風雨、昆虫の侵入をシャットアウト。沿岸部でも長期間安定して運用いただけます。

4段ハイパワービームと100倍の感度余裕

実際の警戒距離に対して、10倍の到達距離（1,000m）と100倍の感度余裕を持つハイパワービームを搭載。濃霧や豪雨、積雪などで視界が悪化しても、受光ユニットが確実に信号を捕捉し続け、不要な発報を防ぎます。

選定時に評価したい強み

  • 極低消費電流： 投光・受光各10mA。ソーラー電源ユニットでの運用に最適です。
  • 調整の容易さ： ダブルリング照準機構により、目を離した状態でも正確な光軸調整が可能です。
  • 耐雷性能： 誘導雷によるダメージを低減する雷対策強化設計を採用。
  • 施工性： 配線しやすいM3セルフアップ端子と、電線を保護する防虫ブッシングを装備。

施工・設置ガイド

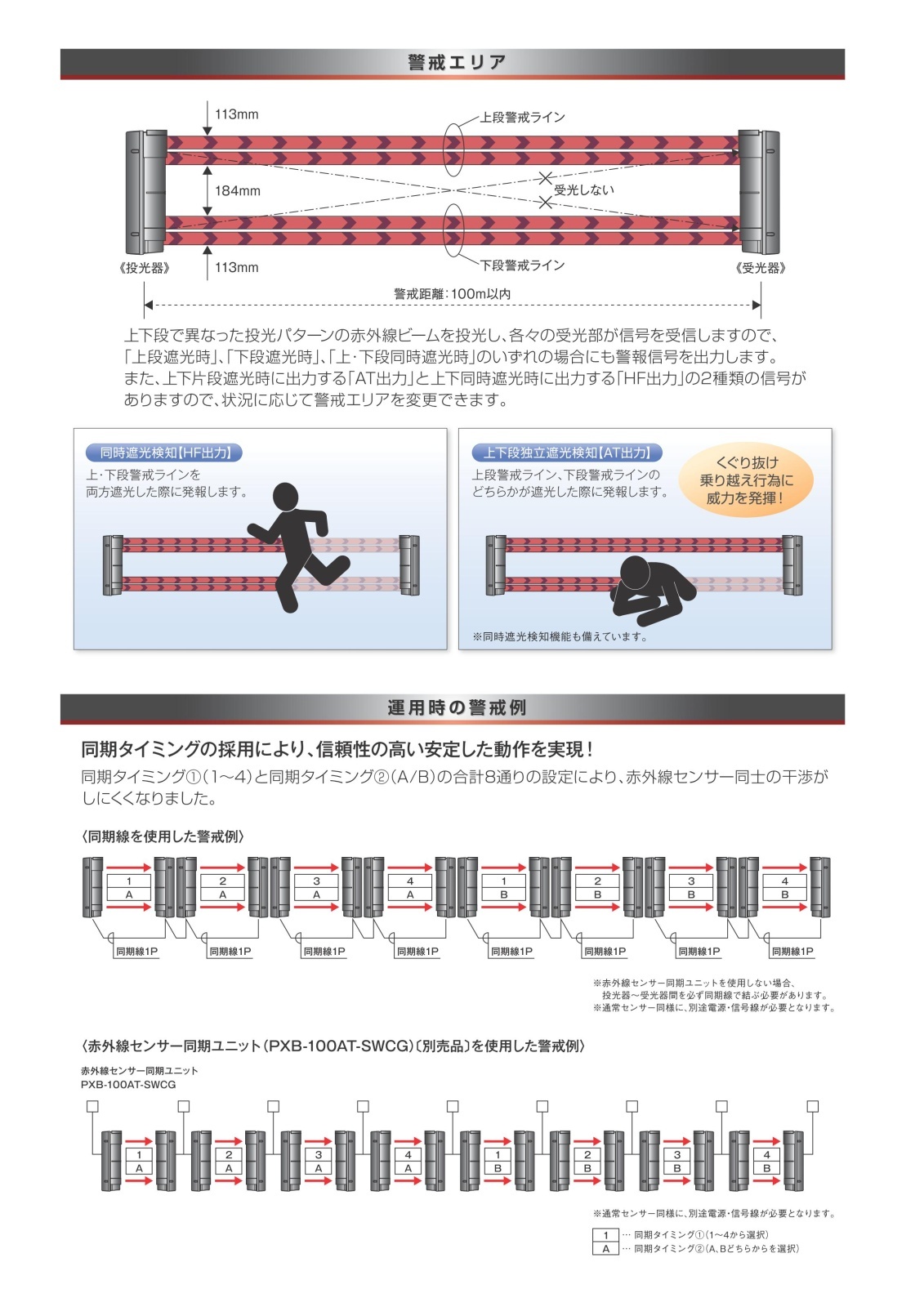

赤外線センサーの性能を最大限に引き出すためには、正確な設置が不可欠です。本機は屋外100mの警戒が可能ですが、光軸は円錐状に広がるため（100m先で直径約2.4m）、周囲の障害物とのクリアランスを確保してください。

推奨取付高さ

設置モード 推奨高さ（中心部） 目的
標準設置 地面から約80cm 歩行による侵入者を確実に捕捉する基本の高さです。
低位置設置 地面から約30cm ほふく前進や踏み台を利用した侵入を警戒する場合に有効です。

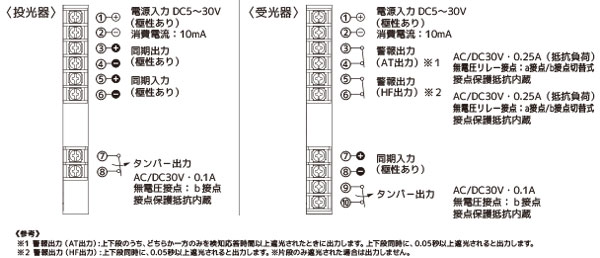

端子仕様（M3セルフアップ端子）

端子番号 名称 機能詳細
1 / 2 電源入力 DC 5V ? 30V（極性あり）。末端電圧5V以上を維持してください。
3 / 4 AT出力 警報出力1：上下いずれかのビーム遮断で動作（a/b接点切替）。
5 / 6 HF出力 警報出力2：4段同時遮断時のみ動作。小動物対策に最適。
7 / 8 タンパー b接点。カバーを取り外すと開路します。

トラブルシューティング

症状 原因の可能性 対策
アラーム灯が消えない 光軸のズレ、または同期設定の不一致 照準器を覗き、中央に相手機が来ているか再確認してください。
雨天時に誤報が出る 受光量が境界線ギリギリである サウンドチェック機能を使用し、受光量が最大になる点へ再調整してください。
インジケーターが交互点滅 同期信号の不一致（同期不良） DIPスイッチのチャンネル設定を、対向ペアで一致させてください。

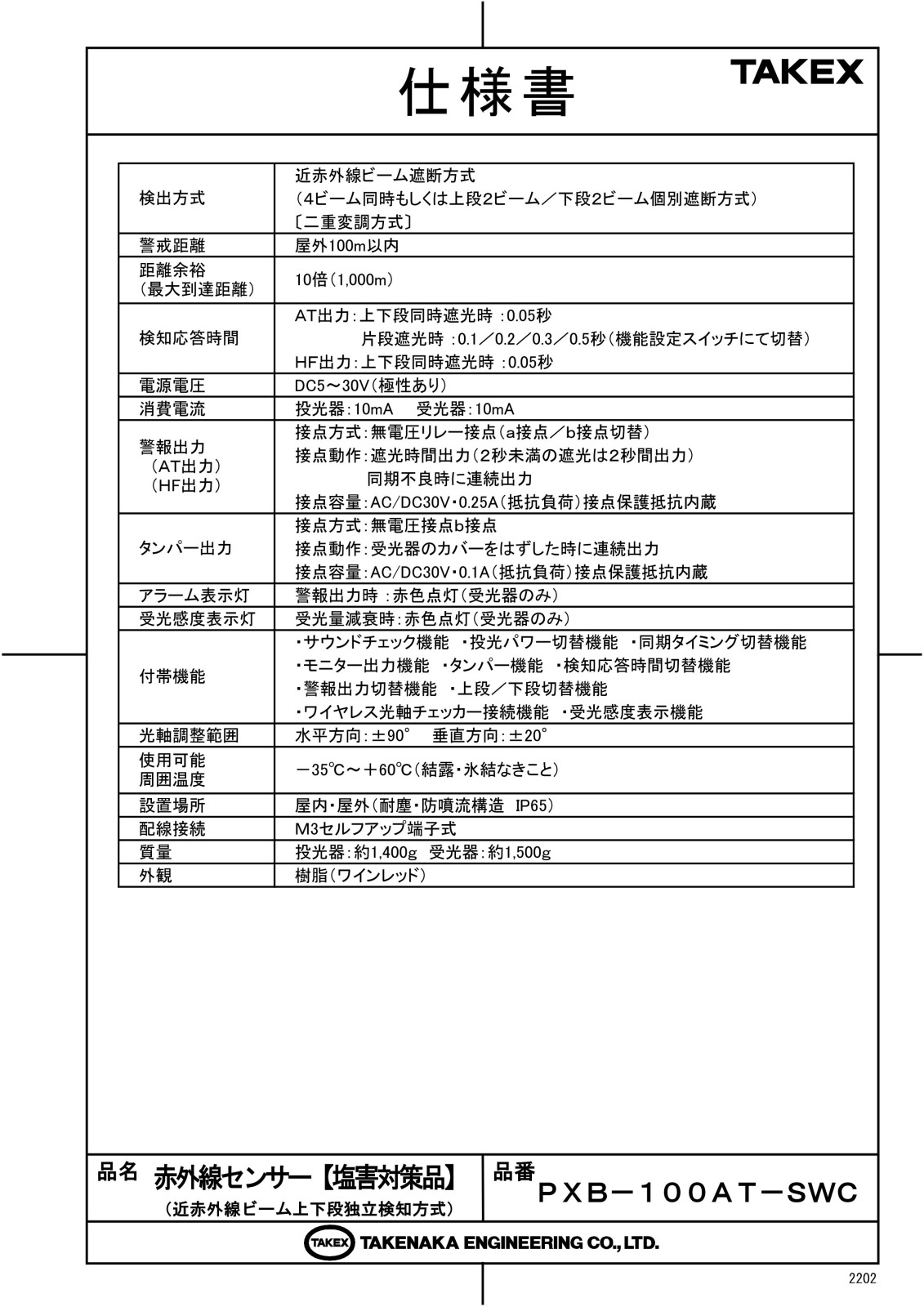

製品仕様

項目 内容
検出方式 近赤外線ビーム遮断方式
（4ビーム同時もしくは上段2ビーム／下段2ビーム個別遮断方式）
〔二重変調方式〕
警戒距離 屋外100m以内
距離余裕（最大到達距離） 10倍（1,000m）
検知応答時間 AT出力：上下段同時遮光時：0.05秒
片段遮光時：0.1／0.2／0.3／0.5秒（切替）
HF出力：上下段同時遮光時：0.05秒
電源電圧 DC5?30V（極性あり）
消費電流 投光器：10mA　受光器：10mA
警報出力（AT/HF共通） 無電圧リレー接点（a接点／b接点切替）
AC/DC30V・0.25A（抵抗負荷）
タンパー出力 無電圧接点b接点
AC/DC30V・0.1A（抵抗負荷）
表示灯 アラーム表示（赤）、受光感度表示（赤）
付帯機能 サウンドチェック、投光パワー切替、同期タイミング切替、モニター出力、検知応答時間切替、上段／下段切替など
光軸調整範囲 水平方向：±90°　垂直方向：±20°
使用周囲温度 ?35℃?＋60℃（結露・氷結なきこと）
設置場所 屋内・屋外（耐塵・防噴流構造 IP65）
質量 投光器：約1,400g　受光器：約1,500g
外観 樹脂（ワインレッド）

FAQ

Q：塩害対策品と通常品の違いは何ですか？ A：内部プリント基板に厚膜の特殊防湿コーティングを施しており、沿岸部の潮風による基板腐食や短絡を防止します。
Q：ソーラー電源でも使用可能ですか？ A：はい。消費電流が10mA（投光器・受光器それぞれ）と非常に低いため、別売のソーラー式電源ユニット等での運用に適しています。
Q：濃霧や豪雨で誤動作しませんか？ A：100倍の感度余裕を持つハイパワービームを採用しているため、視界不良時でも安定した検知が可能です。
Q：同時遮光検知（HF出力）のメリットは何ですか？ A：4本のビームを同時に遮断しないと発報しないため、鳥や落ち葉などの飛来物による誤報を大幅に軽減できます。
Q：検知応答時間は調整できますか？ A：はい。AT出力時は0.1/0.2/0.3/0.5秒の4段階で調整可能です。標準は歩行を捉える0.3秒です。
Q：落雷対策はされていますか？ A：耐サージ性能を強化しており、誘導雷による故障リスクを低減しています。
Q：光軸調整を簡単にする機能はありますか？ A：二重リングの照準機構に加え、受光感度を音で確認できるサウンドチェック機能を搭載しています。
Q：IP65とはどの程度の防水性能ですか？ A：あらゆる方向からの強い直接噴流を受けても有害な影響を受けない「防噴流形」です。台風などの激しい雨でも浸入しません。
Q：取付用のポールは付属していますか？ A：本体は壁面またはポール取付に対応していますが、設置場所に応じたポールやブラケットは別途ご用意いただく必要があります。
Q：対応する周囲温度の範囲は？ A：-35℃から+60℃まで対応しており、寒冷地から酷暑地まで幅広く設置可能です。
