竹中エンジニアリング（TAKEX）赤外線センサーオプション同期ユニット屋外専用

PXB-100AT-SWCG 赤外線センサー同期ユニット

赤外線センサー「PXB-100AT-SWC」シリーズにワイヤレス同期をもたらす画期的なオプションユニットです。GPSをはじめとする衛星測位信号（GNSS）を受信し、投光器・受光器間の物理的な同期配線を不要にします。

型番： PXB-100AT-SWCG
製品名： 赤外線センサー同期ユニット
方式 / カテゴリ： 衛星測位信号（GNSS）同期方式
主な用途： 同期線の敷設が困難な場所での赤外線センサー同期
設置場所： 屋外専用（センサー筐体内部に取付）
対応製品： PXB-100AT-SWC

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）製品写真（GIF）

この製品が向いている用途

既設アスファルト舗装面を跨ぐ警戒ライン
物理的な配線管の敷設が困難な長距離外周警戒
施工コストを抑えたい大規模な外周監視システム
有線同期線の断線リスクを避けたい現場

導入前に確認したいポイント

**屋外設置専用** です。屋内では使用できません。
上空の視界（仰角30度以上）に遮蔽物がないこと。
安定稼働までに最大5分程度の待機時間が必要です。
電源電圧（DC5?30V）と消費電流（50mA）の確保。

特長

衛星信号による「完全ワイヤレス同期」

従来の赤外線センサーでは、複数のセンサーを近接設置する際に干渉を防ぐための同期配線が不可欠でした。本ユニットはGPS等の衛星信号から極めて正確な時刻情報を取得し、投光タイミングをナノ秒単位で制御。空間を超えたワイヤレス同期を実現します。

施工コストの劇的な削減

建物間や通路を跨ぐ設置において、配線工事（ハツリ・埋設・配管）にかかる多額の費用と工期を大幅にカットできます。既存のインフラを破壊することなく、高度な赤外線警戒システムの構築が可能です。

直感的な受信状態インジケーター

本体に搭載された3色LED（緑・黄・赤）により、その場の衛星信号の受信強度を一目で判別可能。施工時の場所選定やメンテナンス時の診断が容易に行えます。

    選定時に評価したい強み
    工期短縮： 同期線の配線工程を丸ごとカットでき、短期間での施工が可能です。
高い同期精度： 衛星由来の精密パルスにより、有線同期と同等の安定性を発揮します。
自己復旧機能： 万が一の信号ロスト時も自動で再捕捉・再同期を行うアルゴリズムを搭載。
耐環境設計： -35℃から+60℃までの広範囲な動作温度に対応し、過酷な屋外環境に耐えます。



施工・設置ガイド

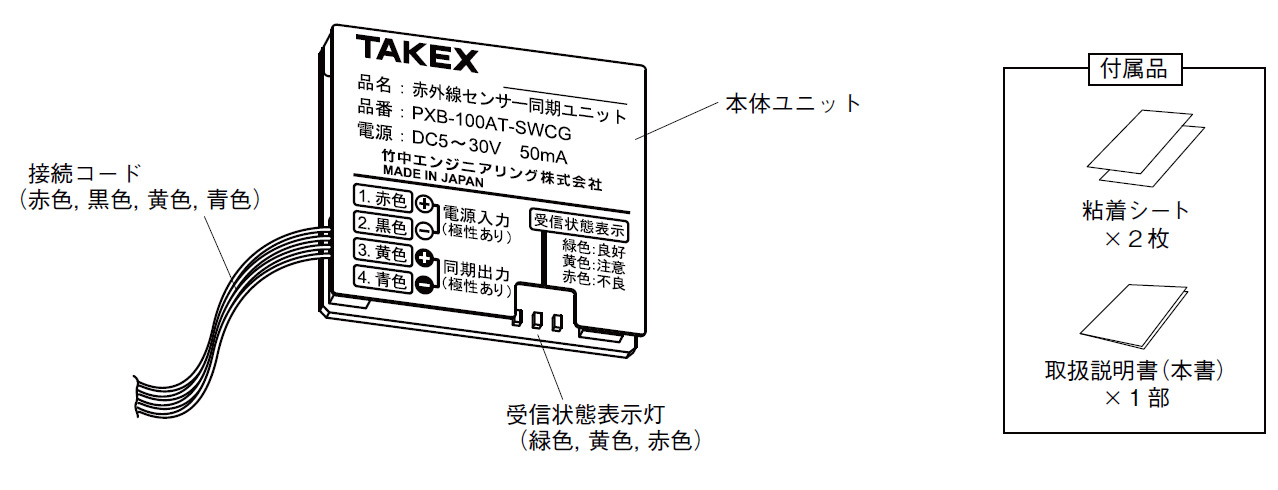

本機は対応センサー「PXB-100AT-SWC」の筐体内部に、付属の粘着シートで固定して使用します。

確認項目	設置・施工時の考え方
設置場所の条件	真上および斜め上方向にコンクリート、金属、厚い樹木などの遮蔽物がない場所。

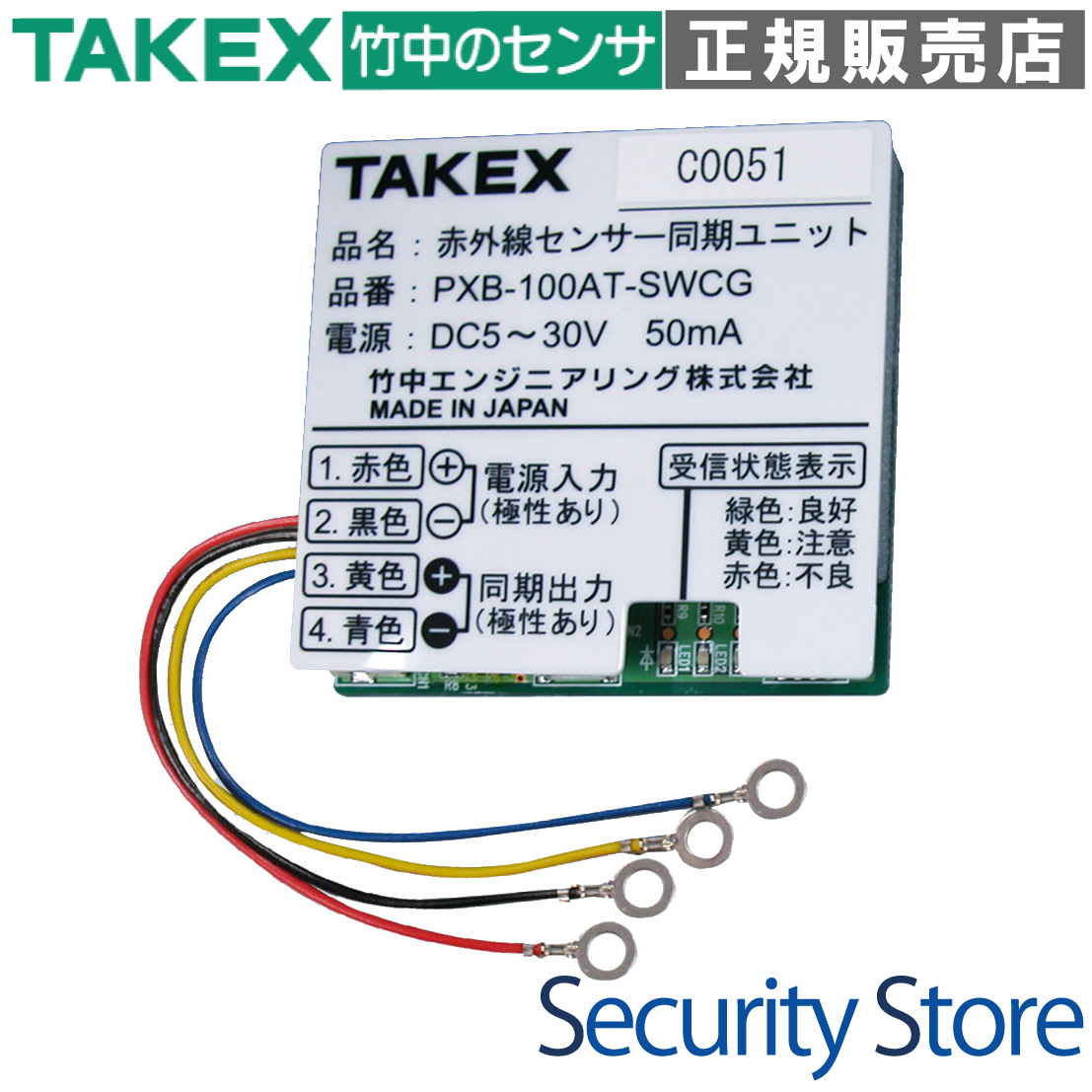

電源配線	赤色(+)と黒色(-)をセンサーの電源端子に接続。DC5?30Vを確認。
同期信号配線	黄色(+)と青色(-)をセンサーの同期入力端子に極性を合わせて接続。
固定方法	付属の粘着シートを使用。汚れは水拭きで除去して粘着力を維持してください。

LED表示灯の診断ステータス

表示状態	ステータス	施工者のアクション
緑色LED点滅	良好	設置完了。そのまま運用可能です。
黄色LED点滅	注意	受信感度低め。遮蔽物がないか確認し、位置の微調整を推奨。
赤色LED点滅	不良	信号未受信。場所の変更または受信待機（最大5分）が必要です。

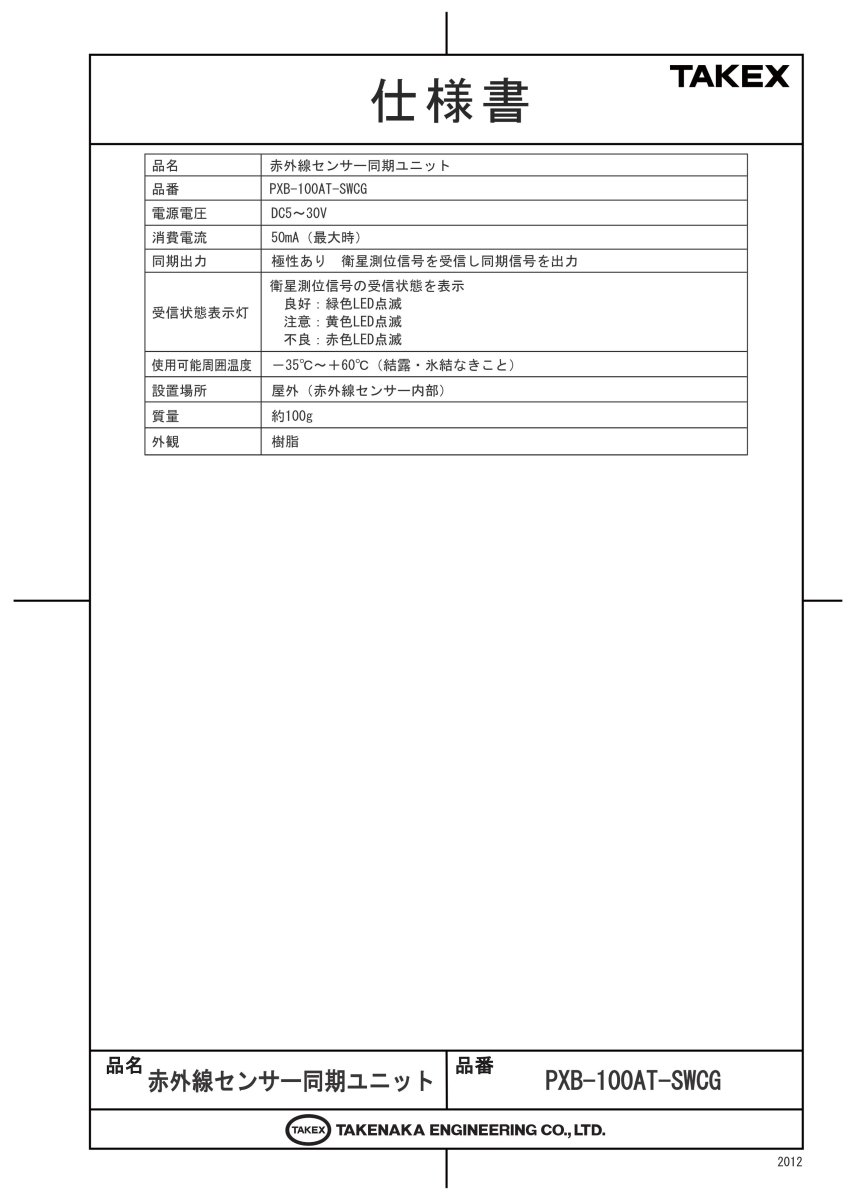

製品仕様

項目	内容
品名	赤外線センサー同期ユニット
品番	PXB-100AT-SWCG
電源電圧	DC5?30V
消費電流	50mA（最大時）
同期出力	極性あり　衛星測位信号を受信し同期信号を出力
受信状態表示灯	衛星測位信号の受信状態を表示良好：緑色LED点滅 / 注意：黄色LED点滅 / 不良：赤色LED点滅
使用可能周囲温度	?35℃?＋60℃（結露・氷結なきこと）
設置場所	屋外（赤外線センサー内部）
質量	約100g
外観	樹脂（耐候性）

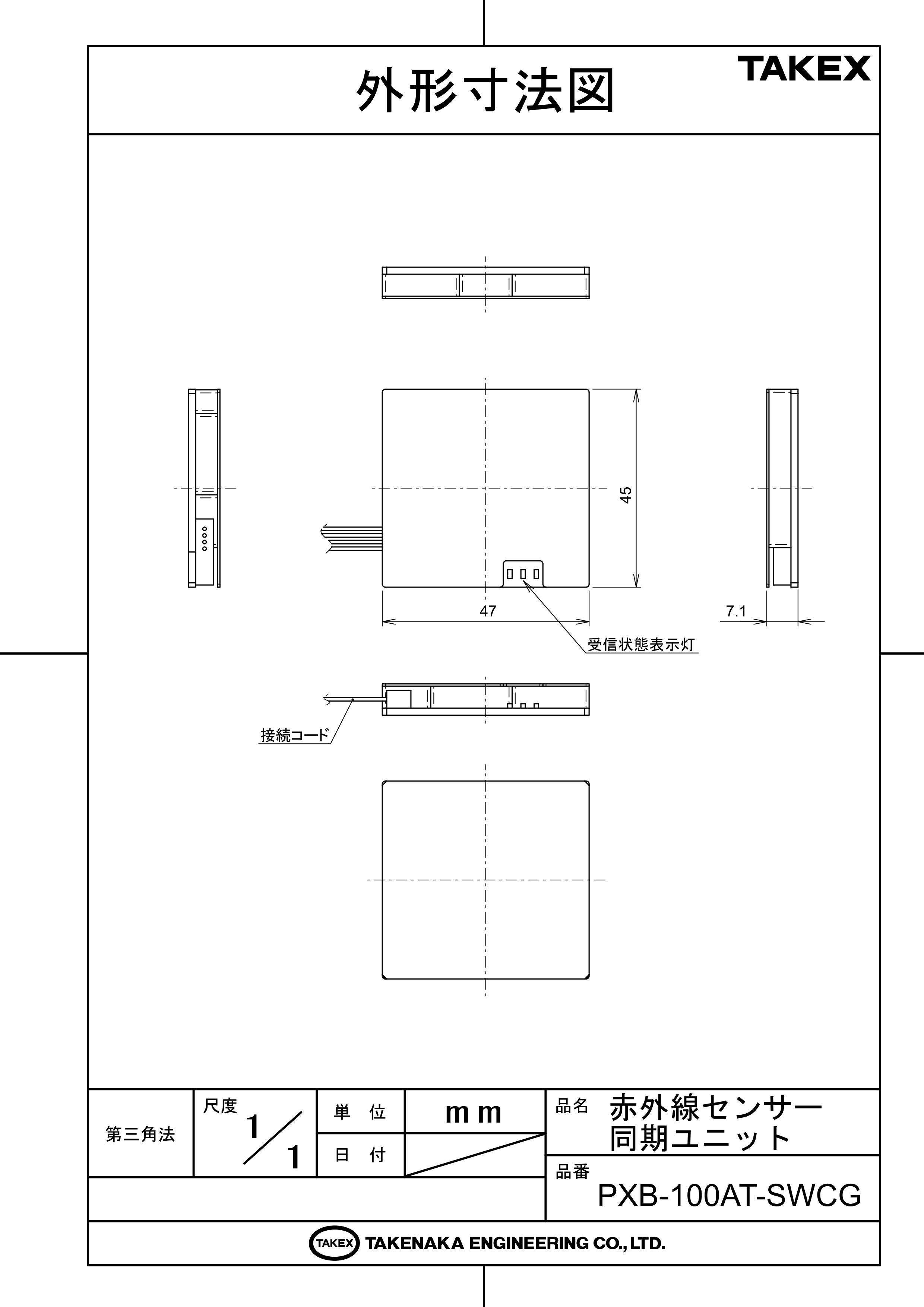

外形寸法	W47mm × H45mm × D7.1mm（接続コード除く）

FAQ

Q：屋内でも使用できますか？ A：いいえ、本機は衛星信号を利用するため屋外設置専用です。屋内や地下、トンネル内では使用できません。

Q：電源を入れてからどのくらいで同期が完了しますか？ A：受信環境にもよりますが、衛星を捕捉し安定稼働するまでに最大で5分程度かかる場合があります。

Q：対応している赤外線センサーの型番は何ですか？ A：竹中エンジニアリング製の「PXB-100AT-SWC」に対応しています。

Q：同期配線の代わりにどんなケーブルが必要ですか？ A：投光器と受光器を繋ぐ「同期線」は不要になりますが、本機への電源供給（センサーから分岐可）と、本機からセンサーへの接続配線（4芯）が必要です。

Q：雨や雪の影響で同期が外れることはありますか？ A：一時的な豪雨等で信号が弱まる可能性はありますが、自己復旧機能を搭載しており、環境改善後に自動で再同期を行います。

Q：LEDが赤色点滅のまま変わりません。どうすればよいですか？ A：上空に遮蔽物がないか確認してください。金属屋根の影や深い軒下などは受信を妨げます。

Q：複数の同期ユニットを近くで使っても干渉しませんか？ A：各ユニットが個別に衛星から時刻情報を取得するため、ユニット同士が干渉することはありません。

Q：粘着シートが剥がれてしまいました。 A：粘着面の汚れを水拭きして乾燥させることで粘着力が復活する仕様になっています。

Q：同期出力の極性を間違えるとどうなりますか？ A：センサー側で同期エラーが発生し、正常な検知ができなくなります。配線図を確認し、黄色(+)と青色(-)を正しく接続してください。

Q：高圧電線の近くでも使えますか？ A：強い電磁界が発生する場所では、GPS受信に障害が出る可能性があります。設置前に仮設置でLEDの状態を確認することを推奨します。
