【在庫限り】多チャンネルコントローラ [CX-110]

【在庫限り】多チャンネルコントローラ [CX-110]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 多チャンネルコントローラ 最大40CH拡張 防犯・セキュリティ 国内生産

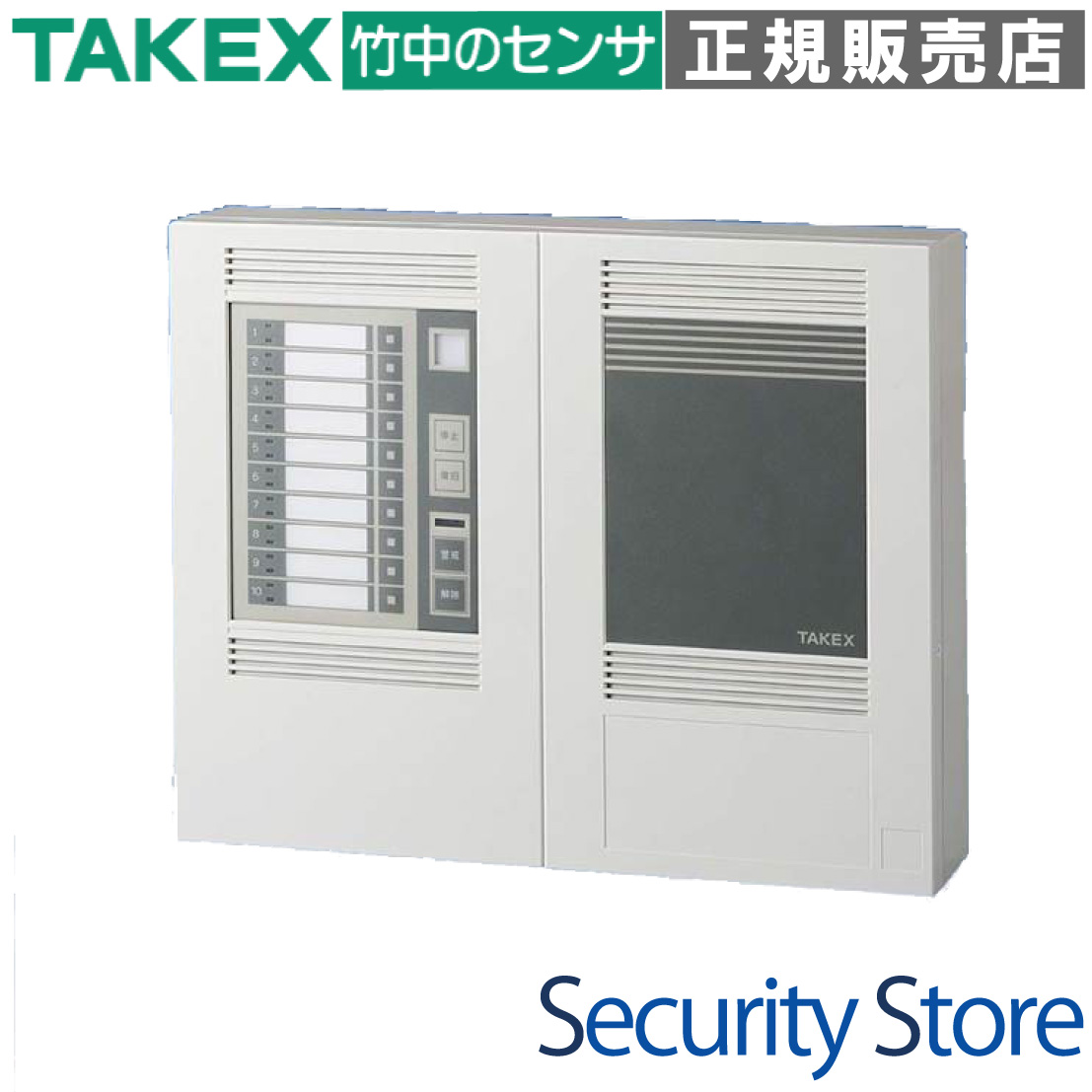

CX-110 【在庫限り】多チャンネルコントローラ

最大10回路の監視に対応し、小型・軽量・コストパフォーマンスを追求した多機能セキュリティコントローラです。

「警備・解除・警報停止・復旧」のシンプルな4操作で運用でき、工場、ビル、オフィスなどの大規模な防犯システムの中核として、確実な安心を提供します。複数台の連動により最大40チャンネルまでの拡張が可能です。

  • 型番： CX-110
  • 製品カテゴリ： セキュリティ制御装置（多チャンネルコントローラ）
  • 基本回路数： 10チャンネル（最大40CHまで拡張可能）
  • 主な用途： 工場、ビル、オフィス、店舗の侵入監視・防犯管理
  • 電源： AC100V（バックアップ用ニッケル水素電池内蔵）

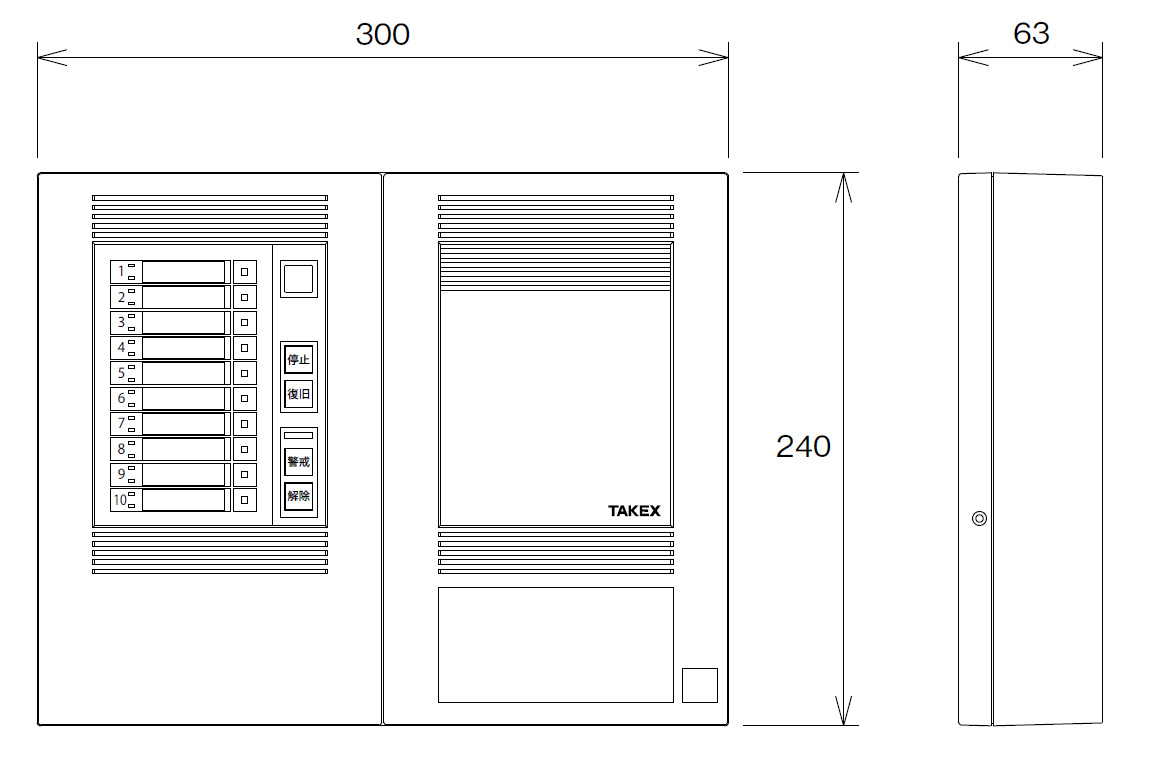

CX-110 多チャンネルコントローラ 外観

資料ダウンロード

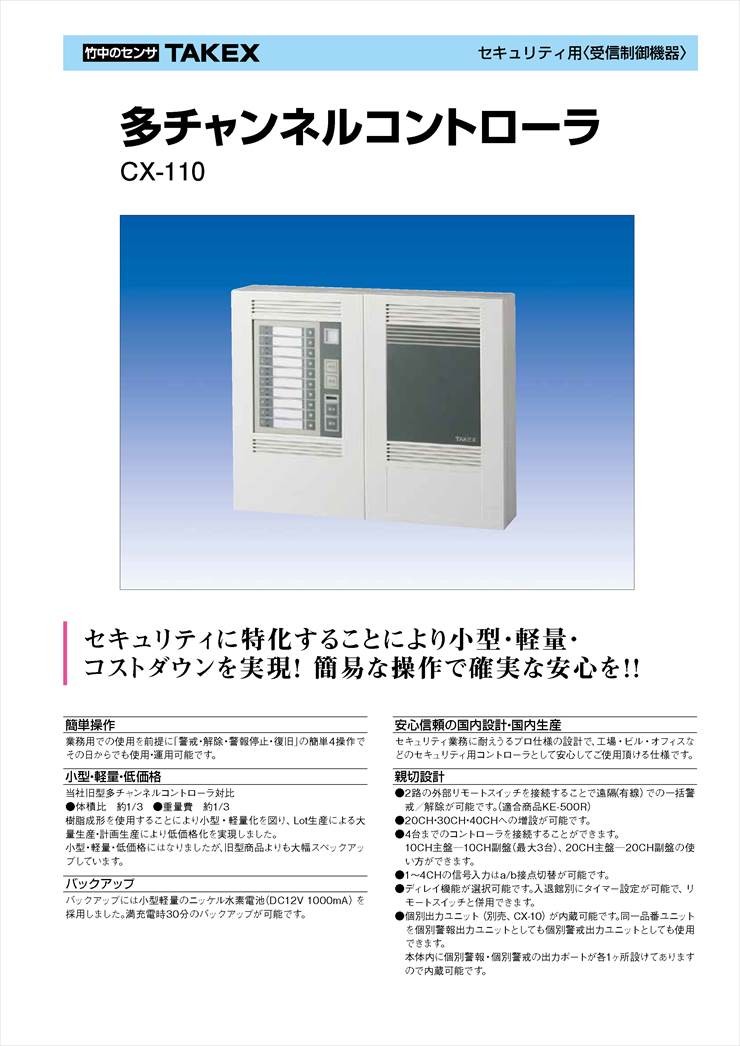

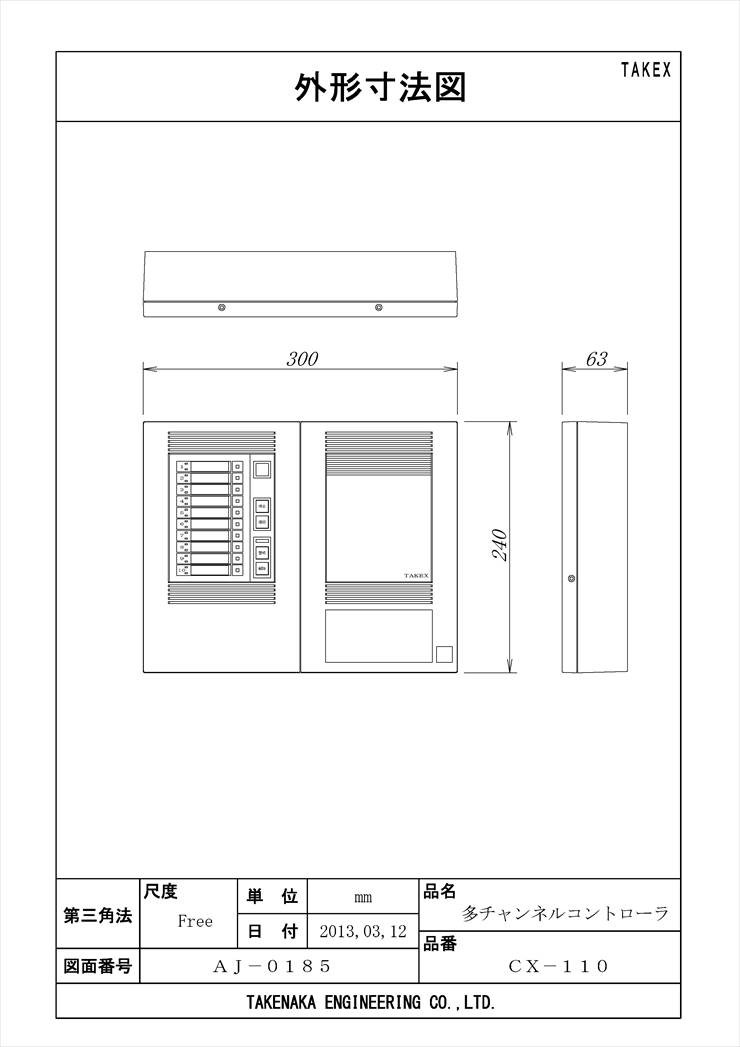

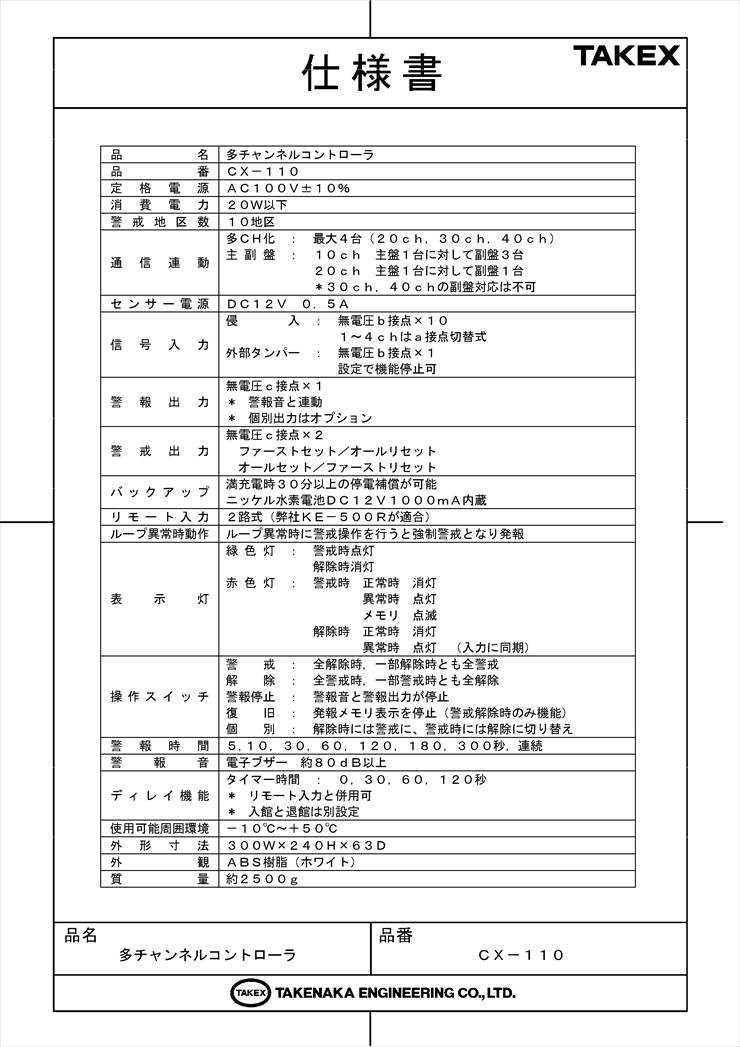

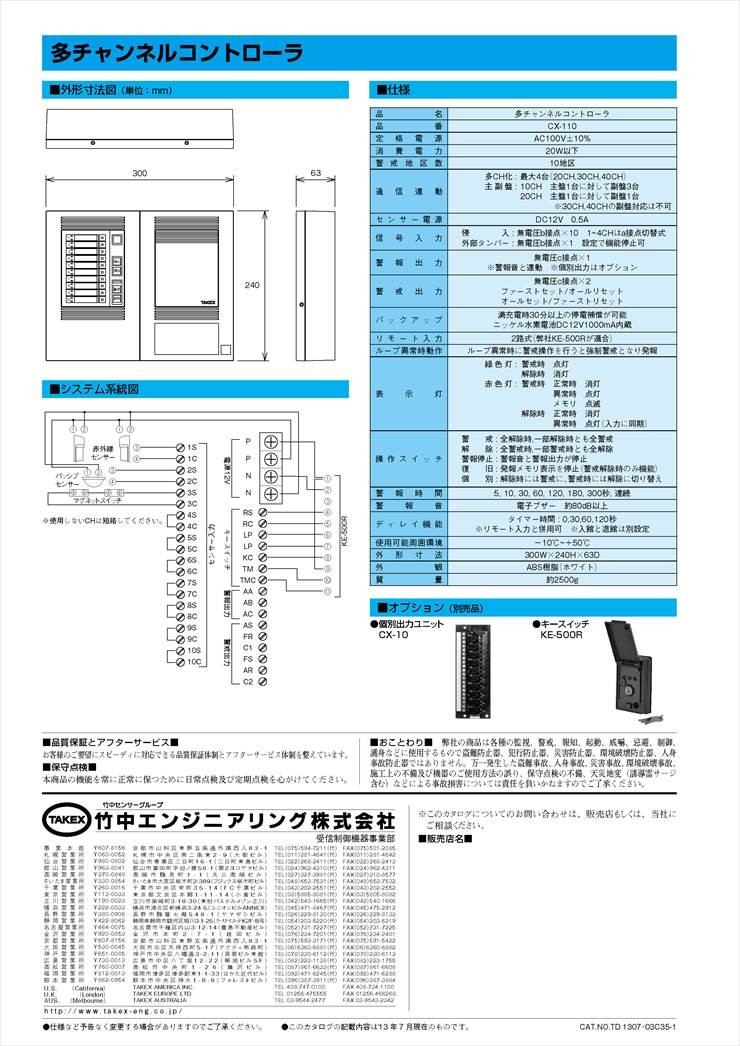

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 中〜大規模なテナントビルの一括管理
  • 複数の部屋やエリアを分けた工場の防犯
  • 10回路以上の多数のセンサーを要する現場
  • 既存の有線センサー資産を活かした更新

導入前に確認したいポイント

  • 10chを超える場合は複数台連動が必要
  • 設置場所は屋内（壁掛式）に限定
  • 5〜10CHはb接点固定（1〜4CHは切替可）
  • 在庫限りのため保守用ストックの検討を推奨

特長

業務用セキュリティに特化したシンプル操作

「警備」「解除」「警報停止」「復旧」の基本4操作に絞り込むことで、専門知識がない担当者でも迷わず運用できる親切設計です。日常的な操作の簡略化は、誤操作による誤報リスクの低減にもつながります。

圧倒的な小型・軽量化と低価格の実現

樹脂成形を採用することで、旧型製品と比較して体積比・重量比ともに約1/3という劇的なダウンサイジングを達成しました。計画生産によるコストダウンも図られており、スペックアップしつつも導入しやすい価格帯を実現しています。

最大40チャンネルまで対応する高い拡張性

通信用端子を用いた連動機能により、最大4台までのコントローラを結合可能です。10chの主盤に対し副盤を増設していくことで、20ch・30ch・40chと、施設の規模に応じた柔軟なシステム構築が行えます。

停電時も安心なバックアップ電池内蔵

小型軽量のニッケル水素電池（DC12V 1000mA）を標準搭載しています。万が一の停電時でも約30分間の動作を補償するため、セキュリティの空白時間を作りません。

安心と信頼の国内設計・国内生産

セキュリティ業務の過酷な環境に耐えうるプロ仕様の設計を、日本国内で実施。高い信頼性が求められる工場やオフィスビルなどの現場においても、安心してお使いいただける品質を維持しています。

各チャンネルごとの独立制御と一括管理

各チャンネルには個別警戒スイッチが備わっており、エリアごとの部分的な警戒／解除が可能です。また、パネル全体のスイッチを使用すれば全地区の一括制御も行えるため、きめ細やかな運用管理が可能です。

施工性を考慮した端子台と配線設計

1〜4CHの信号入力は、設定によりa接点/b接点の切替が可能です。また、隠蔽配線用の入線口や、露出配線用のノックアウトが各所に設けられており、現場の状況に合わせたスムーズな施工をサポートします。

後から確認できる発報メモリー機能

警報が発生したチャンネルの個別警報表示灯（赤）は、警戒解除後も点滅を継続します。これにより、不在時に「どのエリアで異常があったのか」を確実に把握でき、復旧スイッチを押すまで情報を保持します。

誤操作・不正操作を防ぐパネルロック

内部のDIPスイッチ設定により、本体前面の操作パネルをロックすることが可能です。外部のリモートスイッチやキースイッチのみで運用したい場合、本体での不正な操作を物理的に防ぐことができます。

選定時に評価したい強み

  • コスト効率： 高スペックながら小型・軽量化により高い投資対効果を発揮。
  • 柔軟な増設： 最小10chから最大40chまで、成長に合わせたシステム拡張が可能。
  • 設定の自由度： 警戒・警報のディレイ時間や接点方式を現場ごとに細かく調整可能。
  • 保守性： LED表示によるループ異常（窓の閉め忘れ等）の事前検知機能を搭載。

LED表示や動作状態

表示灯・項目 警戒（Arm）時 解除（Disarm）時
個別警戒表示灯（緑） 点灯 消灯
個別警報表示灯（赤） 異常時：点灯 / メモリ：点滅 入力同期（SW3-5設定による）
代表警報表示灯 いずれかのchで発報時に赤色点滅 消灯
ループ異常検知 強制警戒（発報）へ移行 表示灯により事前確認が可能

内部設定（DIPスイッチ）

基板上の3つのスイッチブロックで詳細な動作を定義します。

ブロック 主な設定内容
SW1：システム設定 アドレス設定（1〜4）、通信連動（主盤/副盤）、接続台数、リモート入力有効化、タンパー有効化
SW2：タイマー設定 警戒開始ディレイ、警報遅延ディレイ（各0/30/60/120秒）、警報出力時間（5秒〜連続）
SW3：機能設定 1〜4CHの接点切替（a/b）、ループ異常表示の有無、パネル操作ロックの設定

施工・設置ガイド

取付時には背面の入線口または上下側面のノックアウトを利用してください。安定した屋内壁面に付属のネジ4本で固定します。連動運用時は筐体同士を連結用ビスで固定することで、一体感のある仕上がりとなります。

※注意：使用しないチャンネルは必ず短絡（ショート）処理を行ってください。開放のままだとループ異常と判断され、警戒モードに入ることができません。

製品仕様

項目 内容
品名 多チャンネルコントローラ
品番 CX-110
定格電源 AC100V±10% (50/60Hz)
消費電力 20W以下
警戒地区数 10地区
通信連動 最大4台（20CH, 30CH, 40CH）
主副盤対応：10CH主盤1台に対し副盤3台 / 20CH主盤1台に対し副盤1台
センサー電源 DC12V 0.5A (450mA以下推奨)
センサー信号入力 侵入：無電圧b接点×10（1〜4CHはa接点切替可）
外部タンパー：無電圧b接点×1（設定で停止可）
警報出力 無電圧c接点×1（警報音連動） ※個別出力はオプション（CX-10）
警戒出力 無電圧c接点×2（ファーストセット／オールリセット等）
バックアップ ニッケル水素電池内蔵（DC12V 1000mA）、満充電時約30分間
リモート入力 2路用（弊社KE-500R適合）
警報時間 5, 10, 30, 60, 120, 180, 300秒, 連続（切替式）
警報音 電子ブザー MAX約80dB
ディレイ機能 0, 30, 60, 120秒（警備時・警報時別設定可）
使用環境 - 10℃〜+50℃（結露なきこと）
質量 約2500g（バックアップ電池含む）
外形寸法 W330 × H240 × D70 mm
外観・材質 樹脂（ホワイト）

FAQ

Q：最大で何チャンネルまで拡張できますか？ A：本機を最大4台連動させることで、最大40チャンネルまでの監視が可能です。主盤と副盤をDIPスイッチで設定して運用します。
Q：停電になった場合、監視はどうなりますか？ A：内蔵のニッケル水素電池により、満充電時で約30分間のバックアップが可能です。短時間の停電であれば継続して監視を行えます。
Q：使用しないチャンネルがある場合はどうすればよいですか？ A：使用しないチャンネルの端子は、必ず付属のジャンパー線等で短絡（ショート）させてください。開放のままだと異常検知状態となり警戒がかけられません。
Q：a接点（常時開）のセンサーは接続できますか？ A：1チャンネルから4チャンネルまでの4回路については、内部スイッチの切り替えでa接点センサーを接続可能です。5〜10chはb接点（常時閉）固定となります。
Q：警報の赤いランプが点滅したまま消えません。 A：発報メモリー機能が働いています。警戒を解除した後、前面パネルの「復旧」スイッチを押すことで点滅を消灯させることができます。
Q：外部のキースイッチで操作したいのですが。 A：リモート入力端子（RS/RC）に弊社のKE-500Rなどのリモートスイッチを接続することで、外部からの警戒／解除操作が可能になります。
Q：ループ異常（窓の閉め忘れなど）を事前に知ることはできますか？ A：解除中に個別警報表示灯を確認することで、現在どのセンサーが反応中（または断線中）かを確認でき、警戒をかける前のチェックが可能です。
Q：警報のブザー音量を調整することはできますか？ A：内部基板にあるボリュームを操作することで音量の調整が可能です。
Q：特定の部屋だけを警備状態にすることは可能ですか？ A：はい、各チャンネルに対応した「個別警戒スイッチ」を押すことで、指定した地区のみを個別に警戒状態にすることができます。
Q：この製品は「在庫限り」とのことですが、修理は可能ですか？ A：製品自体の販売は在庫限りとなりますが、修理対応期間内であればアフターサービスを受けることが可能です。詳細な期間についてはお問い合わせください。
