接点入力ユニットバスネット [BUS-U1]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

竹中エンジニアリングバスネット専用ユニット接点入力変換防犯システム用

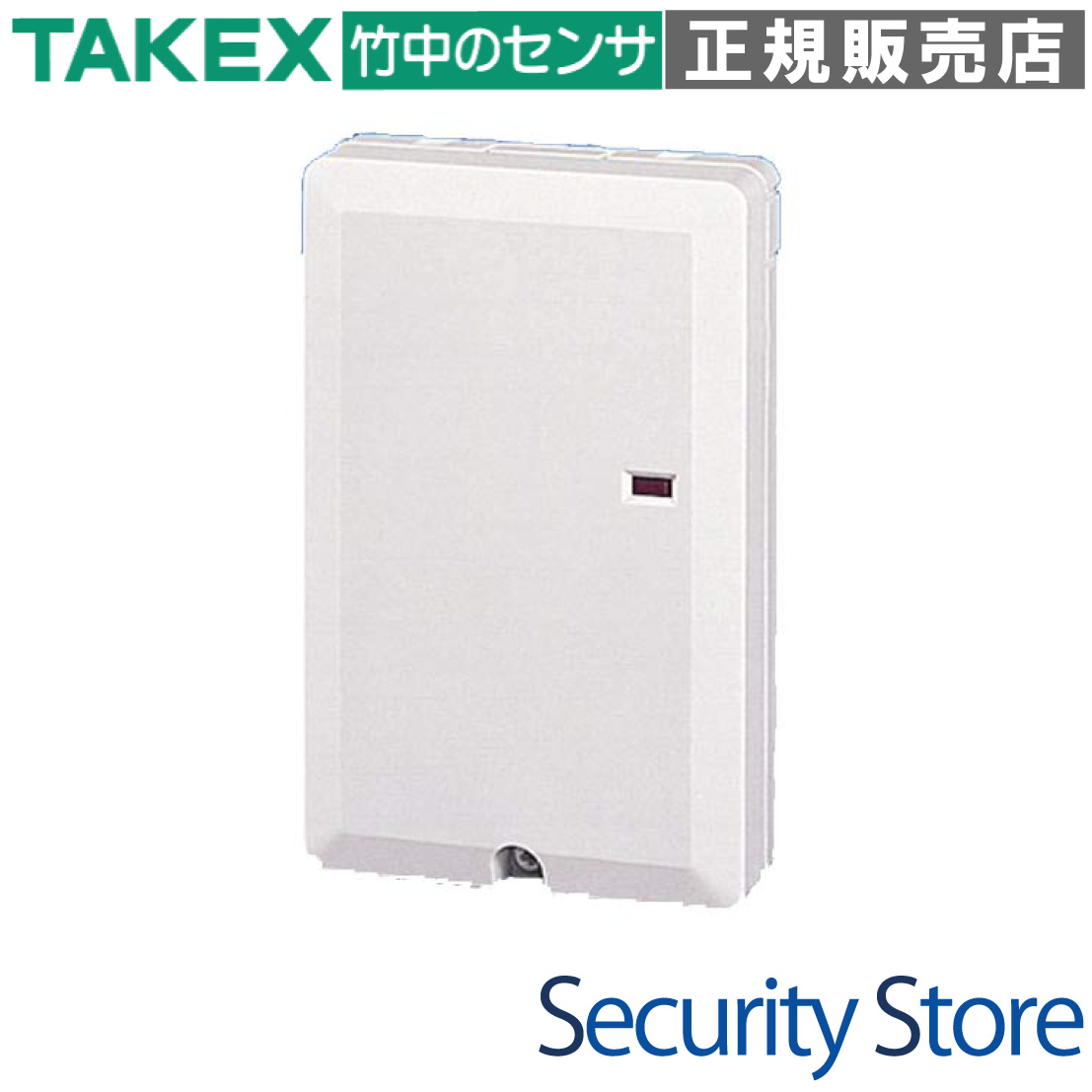

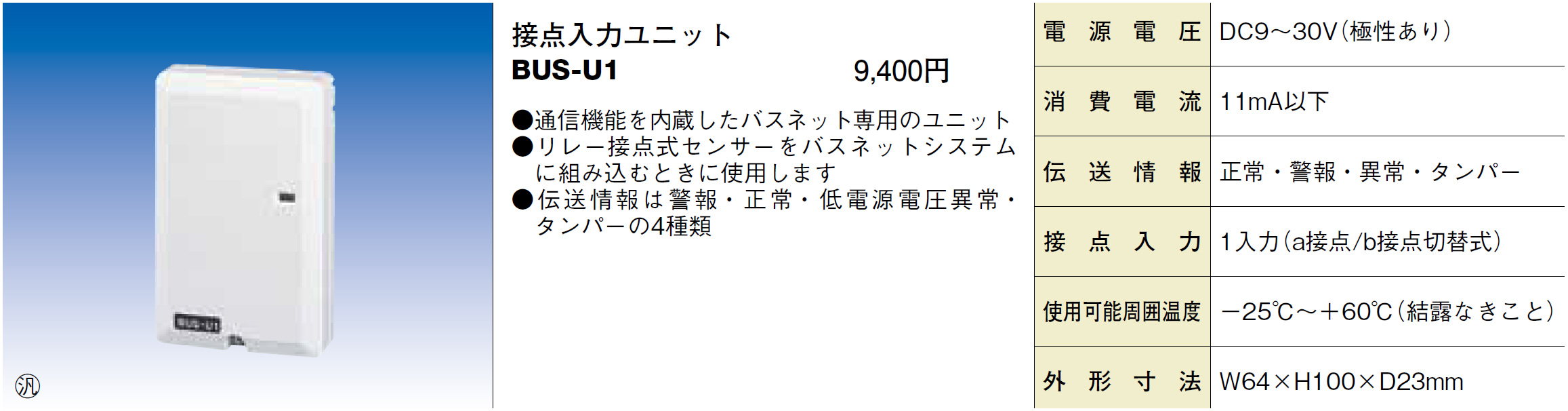

BUS-U1 接点入力ユニットバスネット専用

BUS-U1は、汎用的な接点出力を持つセンサーやスイッチを「バスネットシステム」に統合するためのインターフェースユニットです。高度な時分割多重伝送方式により、配線コストを大幅に削減しながら、各端末の「警報・タンパー・電圧異常」を個別に監視することを可能にします。

型番： BUS-U1
製品名： 接点入力ユニット（バスネット専用）
伝送方式： バスネット方式（時分割多重伝送）
主な用途： ガラス破壊センサー、マグネットスイッチ、面警戒型パッシブセンサーのバス接続
設置場所： 屋内専用
電源電圧： DC9V 〜 30V（極性あり）

資料ダウンロード

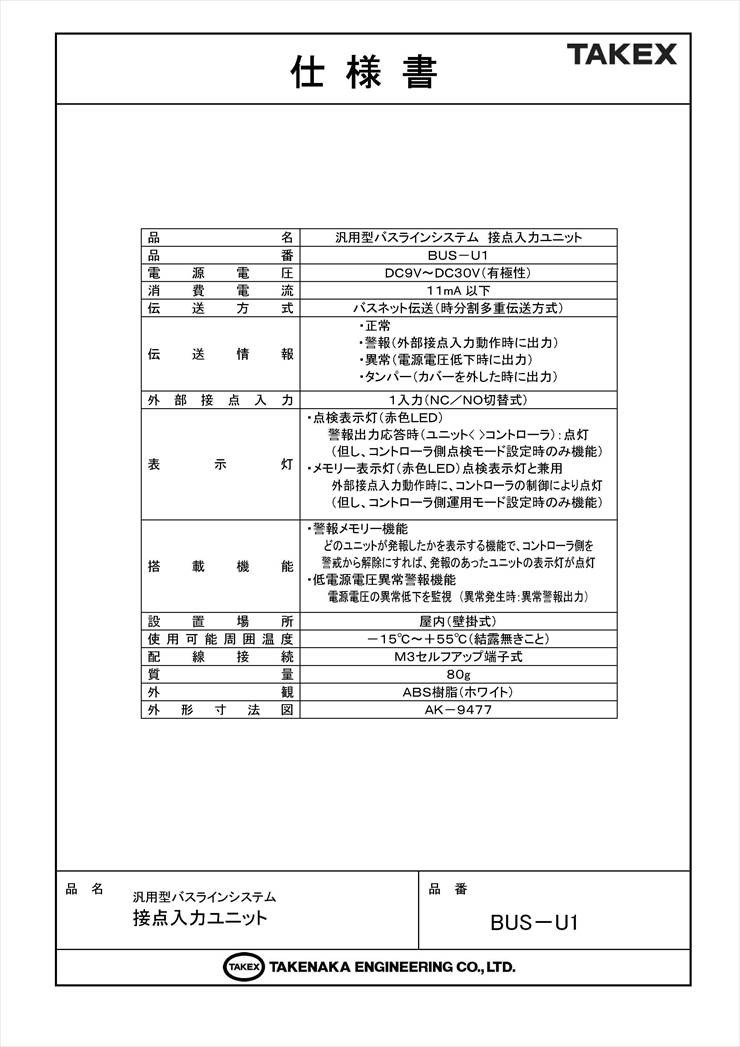

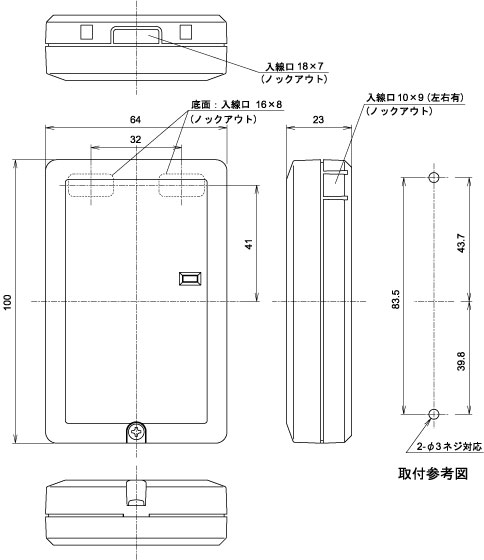

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

大規模施設でのセンサー配線集約
既存のa接点/b接点センサーのデジタル化
長距離配線が必要な防犯システム
個別端末の故障・異常を集中管理したい現場

導入前に確認したいポイント

バスネット専用コントローラが必要です
設置は屋内限定となります（非防水）
アドレス設定（1〜255）の重複確認
最長1000m（総延長4000m）の配線制限

特長

時分割多重伝送による効率的なネットワーク構築

独自のバスネットアーキテクチャ（時分割多重伝送方式）を採用。1対の通信線と電源線を共有するバス配線により、従来のスター型配線と比較してケーブル敷設コストと工数を劇的に削減します。最大255台の端末を管理可能です。

インテリジェントな状態監視インターフェース

単なる信号伝送に留まらず、ユニット自体の「カバー開放（タンパー）」や「電源電圧の異常低下」をリアルタイムで検知・伝送します。システム全体のダウンを防ぎ、メンテナンスの迅速化に貢献します。また、センサー異常も正確に把握できます。

a接点・b接点の物理スイッチ切替機能

接続するセンサーのリレー仕様に合わせて、a接点（N.O.）とb接点（N.C.）をスライドスイッチひとつで切り替え可能です。あらゆるメーカーの防犯センサーや接点出力機器を柔軟にバスネットワークに組み込めます。

現場での確認を容易にするメモリー表示機能

警戒中に発生した警報履歴を保持するメモリー機能を搭載しています。コントローラの解除時に発報したユニットの赤色LEDが点灯するため、複数設置されたセンサーの中からどこで異常があったかをひと目で特定でき、保守性を高めます。また、点検モード時の動作確認もLEDで容易に行えます。

広範な電圧対応と低消費電力設計

DC9Vから30Vまでの幅広い電圧入力に対応。長距離配線による電圧降下が懸念される現場でも、安定した動作を維持します。消費電流も11mA以下と極めて低く、電源装置への負荷を最小限に抑えています。

施工性を追求した筐体設計

壁面マウントに適した23mmの薄型設計に加え、背面・上下左右の5箇所に配線用ノックアウトを配置。露出配線からスイッチボックス埋込まで、現場の状況に合わせた柔軟な施工が可能です。端子台は作業効率の良いM3セルフアップ式を採用しています。

    選定時に評価したい強み
    信頼性： 自己診断機能（電圧監視・タンパー）による高いシステム維持力。
汎用性： a接点/b接点の切替により、接続するセンサーを選ばない。
省施工： バス配線による幹線統合で、大規模案件ほどコストメリットが拡大。
メンテナンス性： 発報履歴をLEDで保持するため、事後の現場確認がスムーズ。



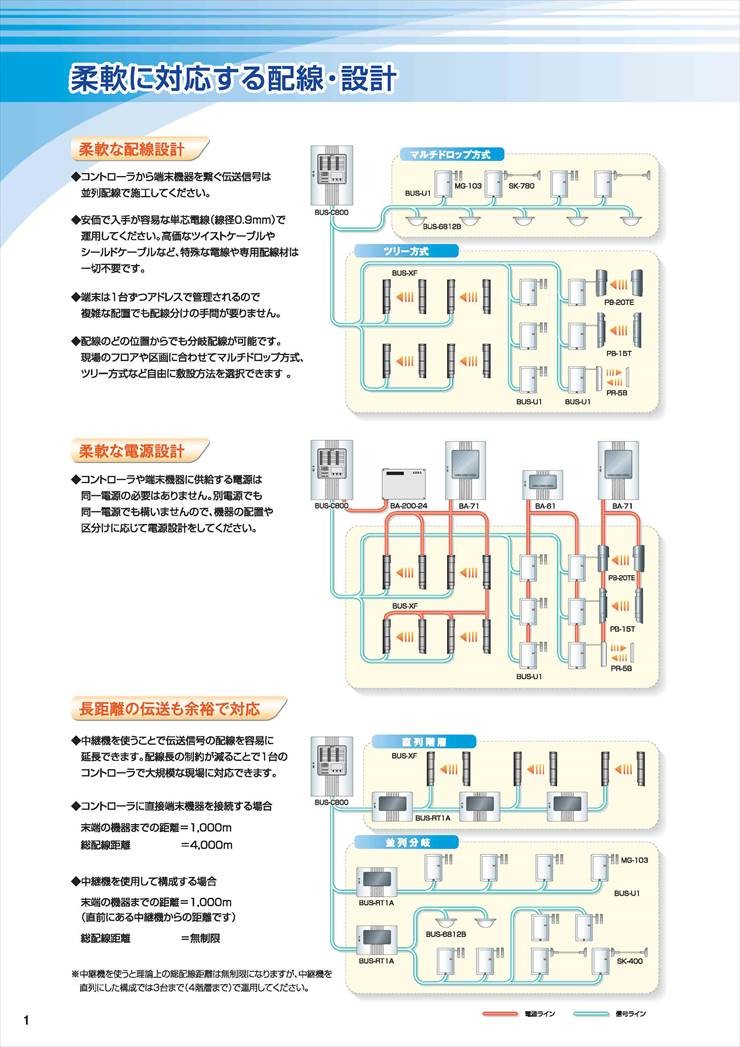

施工・設置ガイド

本機は屋内専用です。動力盤や高圧トランスなど、電磁ノイズの発生源から離して設置してください。また、バスラインにはφ0.9mm以上のAE線またはOP線を使用してください。

確認項目	施工・運用のポイント
配線トポロジー	1000m（最長端末まで）、総延長4000m以内を厳守。
電圧降下対策	DC12V使用時、φ0.9mm配線で20台接続なら最大200mが目安。
アドレス設定	8ビットDIPスイッチにて1〜255を個別に割り当て（0は使用不可）。
タンパー保護	カバーを閉め、下部のロックネジを確実に締めることで機能します。

製品仕様

項目	内容
品名	接点入力ユニット
品番	BUS-U1
接点入力	1入力（NC/NO切替式）
電源電圧	DC9〜30V（極性あり）
消費電流	11mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常 / 警報（接点入力時出力） / タンパー（カバー開放時） / 電圧低下（電源電圧低下時）
外部接点入力	1入力（a接点/b接点切替式）
表示灯（赤色LED）	接点入力時：点灯（点検モード時） / メモリー時：点灯
使用可能周囲温度	-25℃〜+60℃（結露なきこと）
設置場所	屋内専用
配線接続	M3セルフアップ端子式
質量	約80g
外観	樹脂（ホワイト）
外形寸法	W64 × H120 × D23 mm （取付ピッチ 83.5mm）

FAQ

Q：BUS-U1を単体で使用することはできますか？ A：いいえ、本機は「バスネットシステム」専用のユニットですので、信号を受信するための専用コントローラが必要です。

Q：アドレス設定の「0」は使用できますか？ A：使用できません。アドレスは1〜255の範囲で設定してください。0のままでは通信を行いません。

Q：屋外に設置することは可能ですか？ A：本機は屋内専用仕様です。防水構造ではありませんので、屋外での使用は避けてください。

Q：配線に使用する電線の種類に指定はありますか？ A：φ0.9mm以上のAE線またはOP線（ポリエチレン絶縁ケーブル）を推奨します。

Q：LEDが消灯しているのは正常ですか？ A：はい。通常運用中は隠密性を確保するため消灯しています。点検モード時やメモリー表示時のみ点灯します。

Q：供給電圧が9Vを下回るとどうなりますか？ A：本機が「電圧低下異常」を検知し、コントローラへ異常信号を伝送します。

Q：a接点とb接点の切り替えはどのように行いますか？ A：基板上にある「接点入力切替スイッチ」を物理的にスライドさせることで切り替え可能です。

Q：タンパー異常が解除されません。 A：カバーがベースにしっかり密着しているか、また下部のロックネジが最後まで締められているか確認してください。

Q：バスラインの総配線距離に上限はありますか？ A：コントローラから最遠端末までが1000m以内、全ての配線の合計（総延長）が4000m以内である必要があります。

Q：どのようなセンサーが接続できますか？ A：無電圧のリレー接点出力（a接点またはb接点）を持つセンサーであれば、メーカーを問わず接続可能です。

接点入力ユニット バスネット [BUS-U1]
