リモートスイッチ接続ユニット バスネット専用 面警戒型:20m用 [BUS-K1]

リモートスイッチ接続ユニット バスネット専用 面警戒型:20m用 [BUS-K1]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） バスネット専用端末 リモートスイッチ接続 省配線システム

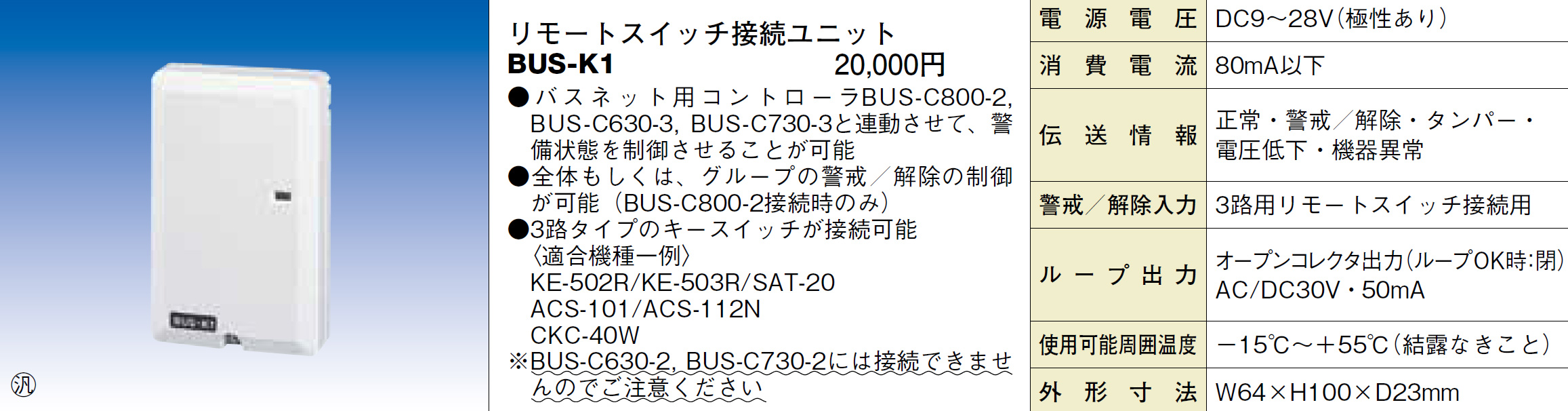

BUS-K1 リモートスイッチ接続ユニット バスネット専用

BUS-K1は、竹中エンジニアリングの「バスネットシステム」において、3路リモートスイッチを統合するための専用インターフェースユニットです。

通常のリレー式システムには対応していない高機能な操作器やスイッチ類を、信号線2芯による「時分割多重伝送方式」でコントローラに接続。大規模施設での省配線化と、確実な警戒・解除コントロールを実現します。

  • 型番： BUS-K1
  • 製品名： リモートスイッチ接続ユニット
  • 伝送方式： バスネット方式（時分割多重伝送方式）
  • 対応機種： BUS-C800 / BUS-C630-3 / BUS-C730-3
  • 主な接続対象： 3路リモートスイッチ、キースイッチ、カードスイッチ等

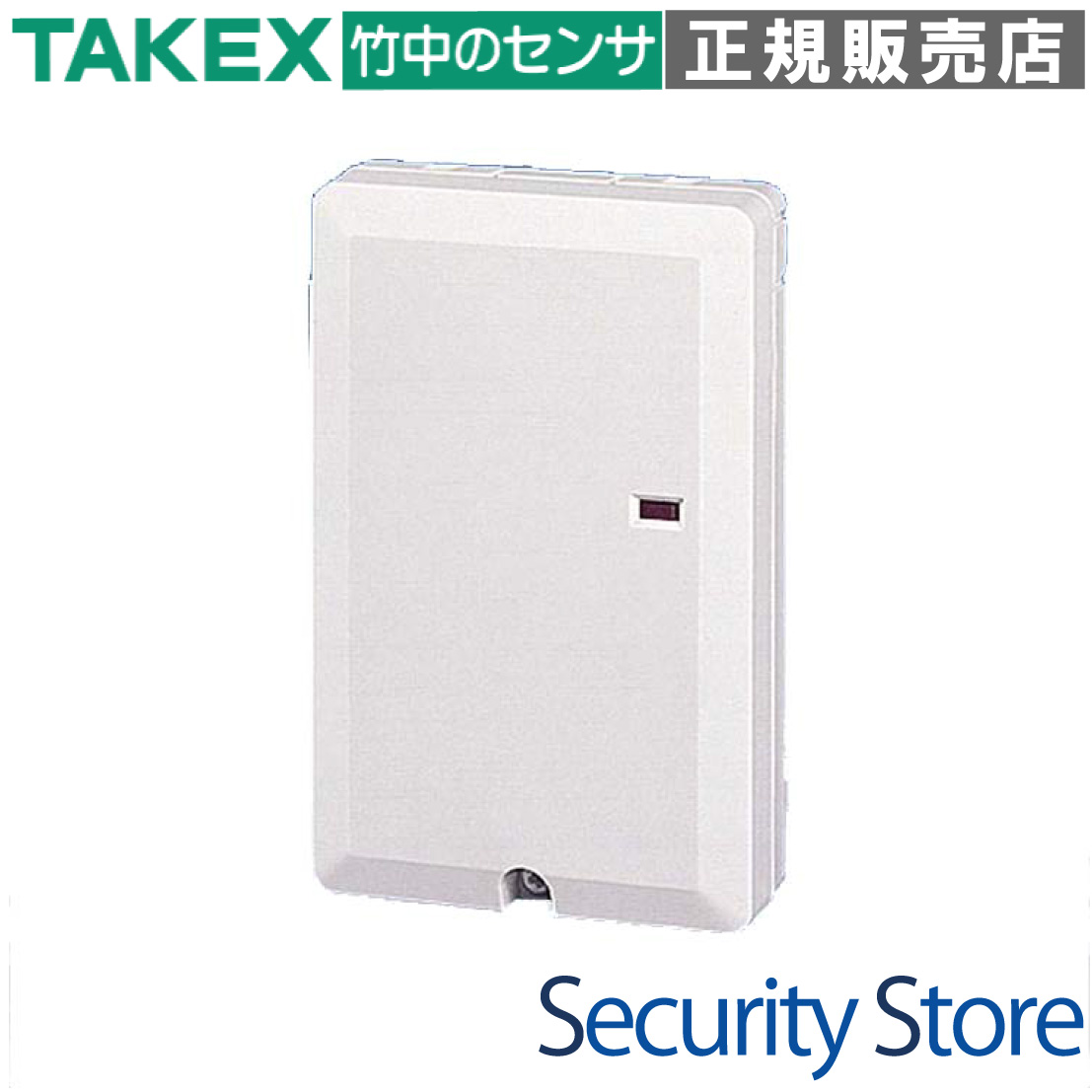

BUS-K1 リモートスイッチ接続ユニット

資料ダウンロード

仕様書（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • バスネットシステム導入施設
  • 長距離配線が必要な工場やオフィス
  • 既設の3路スイッチをバス化したい現場
  • 省配線で工期短縮を狙う施工案件

導入前に確認したいポイント

  • コントローラがBUS-C800等であるか
  • 旧型のBUS-C630-2等ではないか
  • 接続するスイッチは3路式であるか
  • 設置場所は屋内（防水性なし）であるか

特長

時分割多重伝送方式によるスマートな統合

TAKEX独自のバスネット方式を採用しており、コントローラと端末間を信号線2芯のみで通信可能です。従来の1対1配線に比べ、幹線部分のケーブル本数を劇的に削減でき、設計と施工の両面で効率化を図れます。

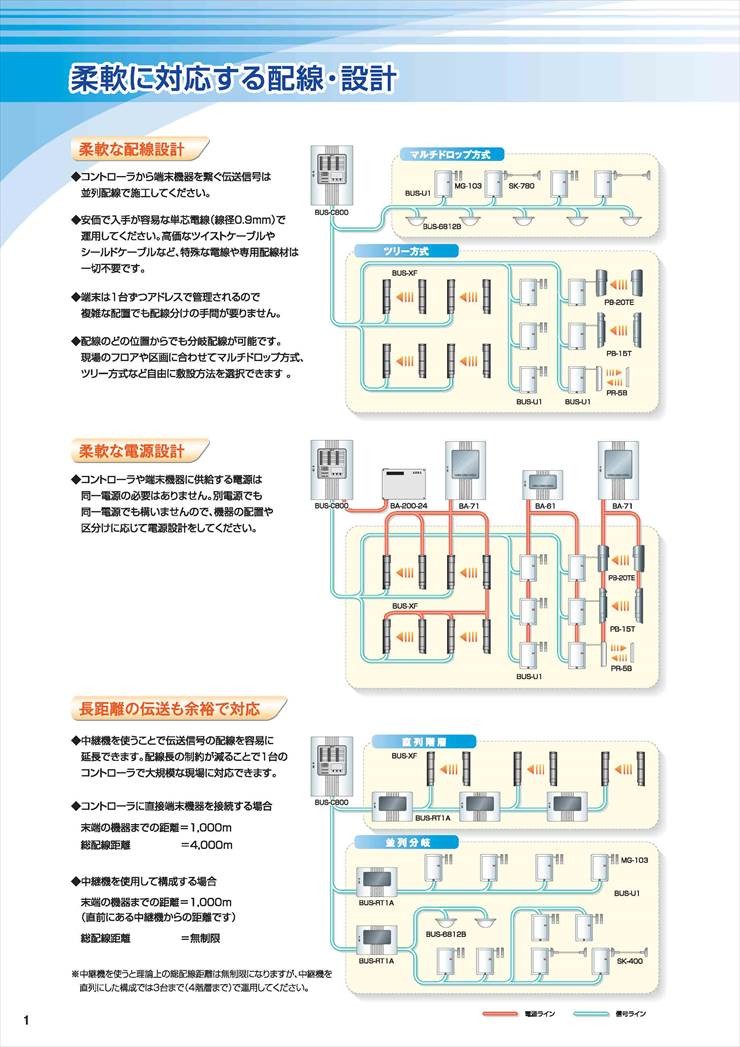

自由度の高い配線トポロジー（送り・T字分岐）

一般的な防犯システムの制約である「星型配線」に縛られません。配線ルート上での自由な分岐（送り配線・T字分岐）が可能であり、建物構造に合わせた最適なルート設計が行えます。分岐回数に制限がない点も大きな強みです。

最大1,000m、総延長4,000mの広大な伝送性能

φ0.9mmのAE線を使用した場合、最遠端まで1,000m、システム全体で最大4,000mという広大な伝送距離を実現。中継器を介さずに大規模な敷地や複数フロアにまたがるシステムを構築可能です。

タンパーおよびループ情報の双方向通信

単なる接点伝送に留まらず、本機のカバー破壊を検知するタンパー信号や、リモートスイッチ側での異常をコントローラへ送信。同時に、システムの警戒状態を操作器側の表示灯へ出力する双方向インターフェースを備えています。

現場状況に合わせた柔軟な独立電源設計

信号線（バスライン）と電源ラインが分離されているため、コントローラから直接給電するだけでなく、遠隔地の別電源（直流電源装置）からローカルに給電することも可能です。これにより長距離配線時の電圧降下リスクを回避できます。

多彩なTAKEX製操作器との高度な連携

汎用の3路スイッチだけでなく、竹中エンジニアリング製のキースイッチ（KE-502R）、非接触カードスイッチ（NTシリーズ）、テンキー操作器（ACSシリーズ）など、プロフェッショナル向け操作器との連動に最適化されています。

状態を一目で判別できるLEDインジケーター

基板上に電源表示灯を装備。正常時は点灯、電圧低下時には点滅という視覚的なフィードバックにより、テスターを使用する前の段階で、現場での初期的なトラブル切り分けを迅速に行うことができます。

選定時に評価したい強み

  • 施工性： 送り配線・T字分岐が自由自在で、配線ルートに制約がない。
  • 信頼性： タンパー検知と電源電圧監視機能を備え、システムの健全性を常時監視。
  • 互換性： 最新のBUS-C800シリーズに完全対応し、部分解除等の高度な運用が可能。
  • メンテナンス性： DIPスイッチによる物理的なアドレッシングで、管理・保守が容易。

施工・設置ガイド

BUS-K1の設置にあたっては、以下の点に注意して施工を行ってください。

工程 重要なポイント
設置場所 屋内専用です。-15℃〜+55℃の範囲内で、水のかからない場所に設置してください。
アドレス設定 基板上の8連DIPスイッチで1〜255のアドレスを設定。他端末との重複は厳禁です。
配線材 バスラインおよび電源線には、φ0.9mm以上のAE線（OP線）の使用を強く推奨します。
接続確認 正常に通電されるとLEDが点灯します。点滅している場合は電源電圧不足を疑ってください。

配線距離の限界目安（1台接続時）

線径 DC12V給電時 DC24V給電時
φ0.65mm 250m 1,400m
φ0.90mm 550m 2,700m
φ1.20mm 950m 4,900m

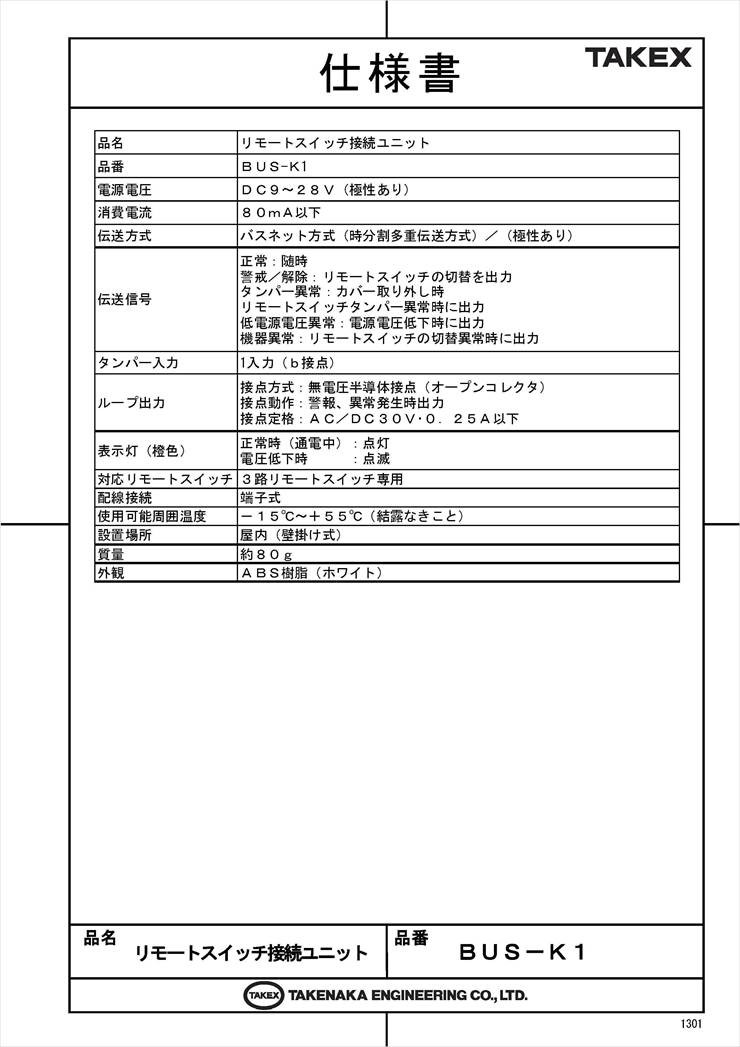

製品仕様

項目 内容
品名リモートスイッチ接続ユニット
品番BUS-K1
電源電圧DC9〜28V（極性あり）
消費電流80mA以下
伝送方式バスネット方式（時分割多重伝送方式）／（極性あり）
伝送信号正常：随時
警戒／解除：リモートスイッチの切替を出力
タンパー異常：カバー取り外し時、リモートスイッチタンパー異常時に出力
低電源電圧異常：電源電圧低下時に出力
機器異常：リモートスイッチの切替異常時に出力
タンパー入力1入力（b接点）
ループ出力接点方式：無電圧半導体接点（オープンコレクタ）
接点動作：警報、異常発生時出力
接点定格：AC／DC30V・0.25A以下
表示灯（橙色）正常時（通電中）：点灯
電圧低下時　　：点滅
対応リモートスイッチ3路リモートスイッチ専用
配線接続端子式
使用可能周囲温度－15℃〜＋55℃（結露なきこと）
設置場所屋内（壁掛け式）
質量約80g
外観ABS樹脂（ホワイト）

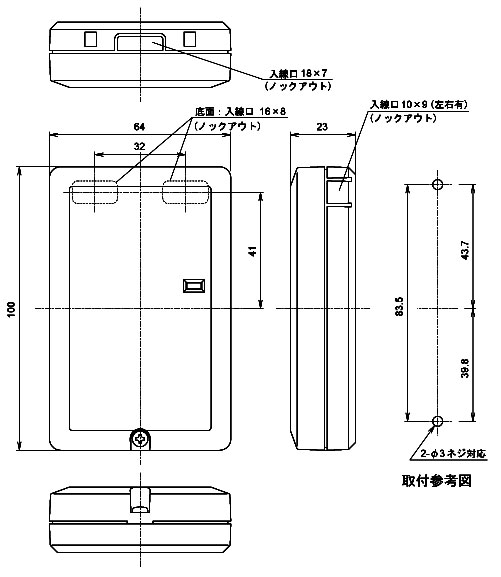

外形寸法H:100mm × W:64mm × D:23mm

FAQ

Q：どのコントローラに接続できますか？ A：BUS-C800シリーズ、BUS-C630-3、BUS-C730-3に適合します。
Q：旧型のBUS-C630-2やBUS-C730-2に使用できますか？ A：いいえ、接続できません。通信プロトコルが異なるため、最新の「-3」以降のモデルをご使用ください。
Q：3路ではない一般的な単極スイッチは使えますか？ A：いいえ。本機は3路リモートスイッチ専用のロジックで動作するため、必ず3路スイッチを使用してください。
Q：LEDが点滅していますが、故障でしょうか？ A：故障ではなく「低電源電圧異常」のサインです。供給電圧が9Vを下回っていないか確認してください。
Q：屋外に設置しても大丈夫ですか？ A：いいえ。防水構造ではないため、必ず屋内（周囲温度-15℃〜+55℃）に設置してください。
Q：バスライン（通信線）に極性はありますか？ A：はい、極性があります。プラス・マイナスを正しく接続しないと正常に通信できません。
Q：アドレス設定はどうすればいいですか？ A：内部の8連DIPスイッチで設定します。設定値はシステム内で重複しないようにしてください。
Q：カードスイッチ（NT-5020等）と連動できますか？ A：可能です。カードスイッチ側を「キースイッチモード」に設定して接続してください。
Q：ループ出力は何に使いますか？ A：警戒状態を表示するランプや、他の機器に状態を知らせるための無電圧接点（オープンコレクタ）として利用します。
Q：タンパー入力は必要ですか？ A：セキュリティ向上のため、接続する操作器にタンパー出力がある場合は本機のタンパー端子へ接続することを推奨します。
