TAKEX セキュリティコントローラ 10回線通信連動型 BtoB

CX-3010 通信連動型多チャンネルコントローラ 10回線用

最大10回線の防犯センサー入力を一括管理可能な、通信連動型多チャンネルコントローラです。主盤・副盤の連動機能を備え、大規模施設での分散監視や多地点での操作を実現する、信頼性の高い法人向けセキュリティ基盤を提供します。

型番： CX-3010
製品名： 通信連動型多チャンネルコントローラ 10回線用
方式 / カテゴリ： セキュリティシステム制御・集中管理装置
主な用途： オフィスビル、工場、商業施設等の多区画防犯監視
設置場所： 屋内壁掛（事務所内、防災センター、守衛室等）
特記仕様： 最大3台の副盤接続対応、CPEV-S配線による1km伝送可能

資料ダウンロード

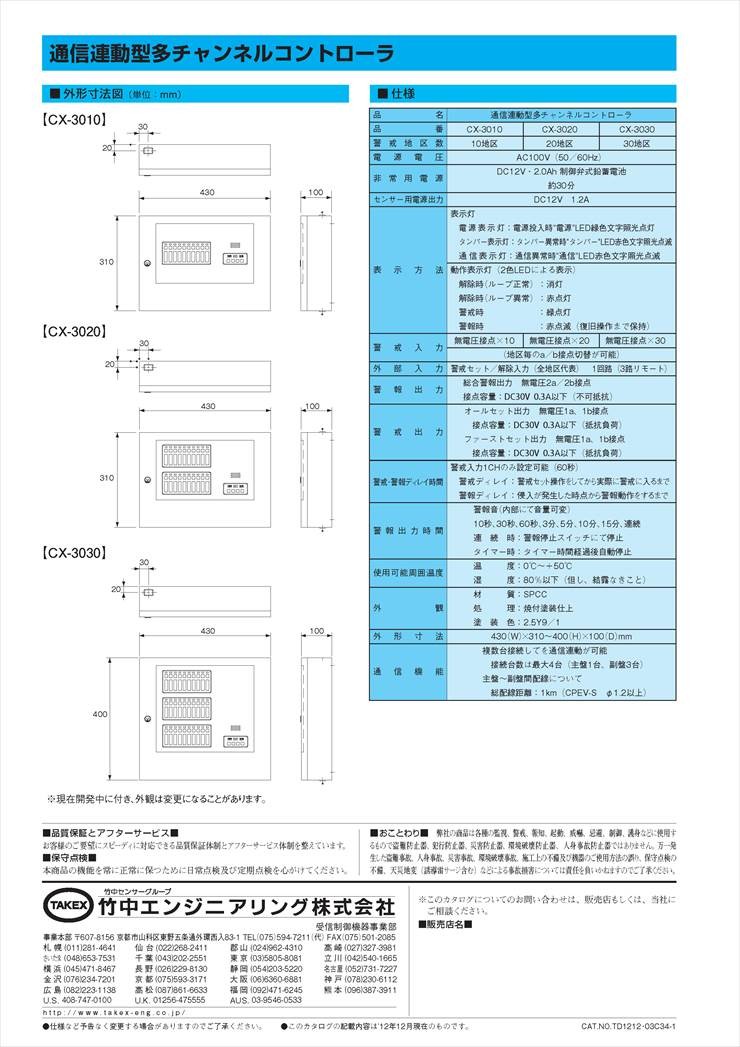

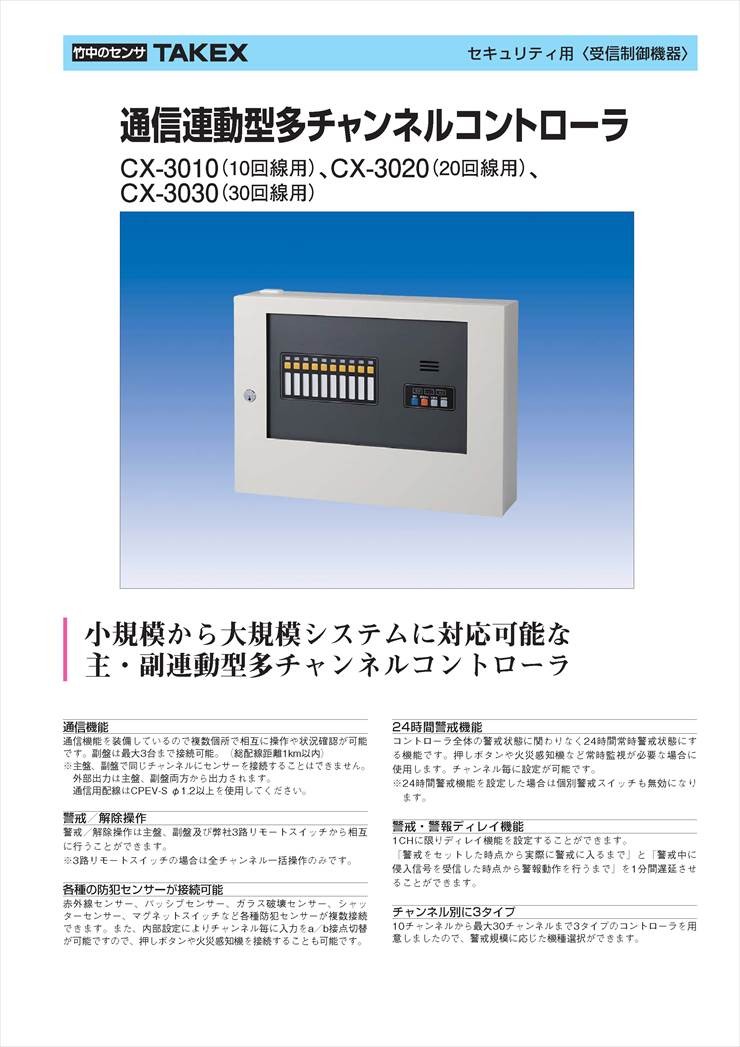

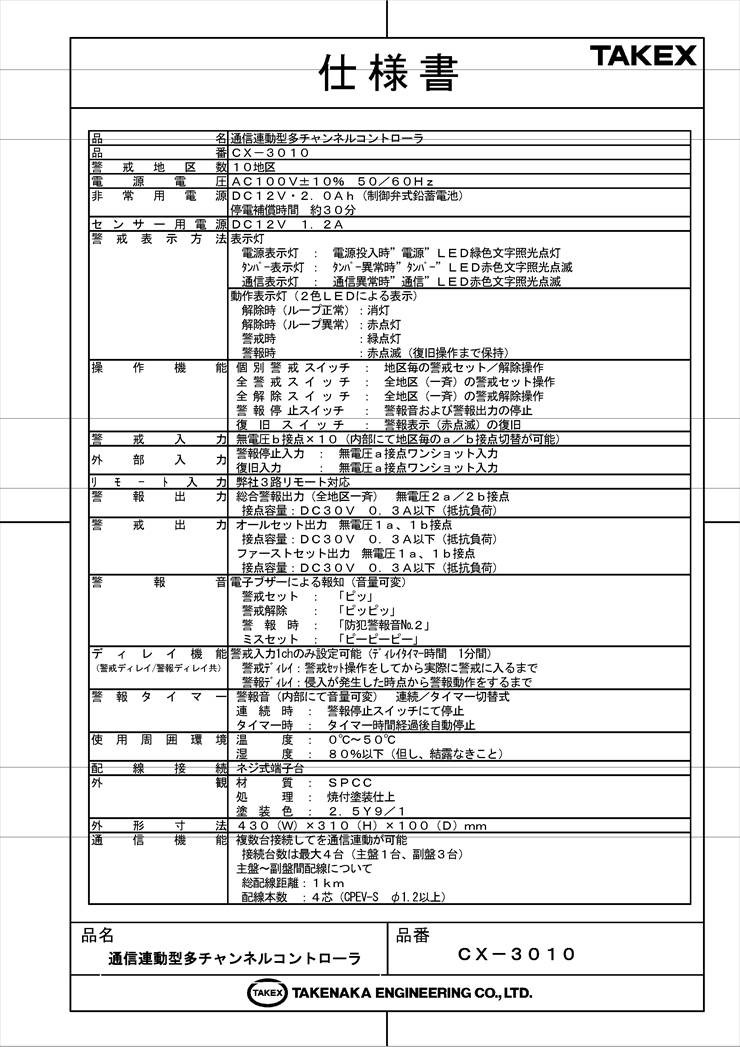

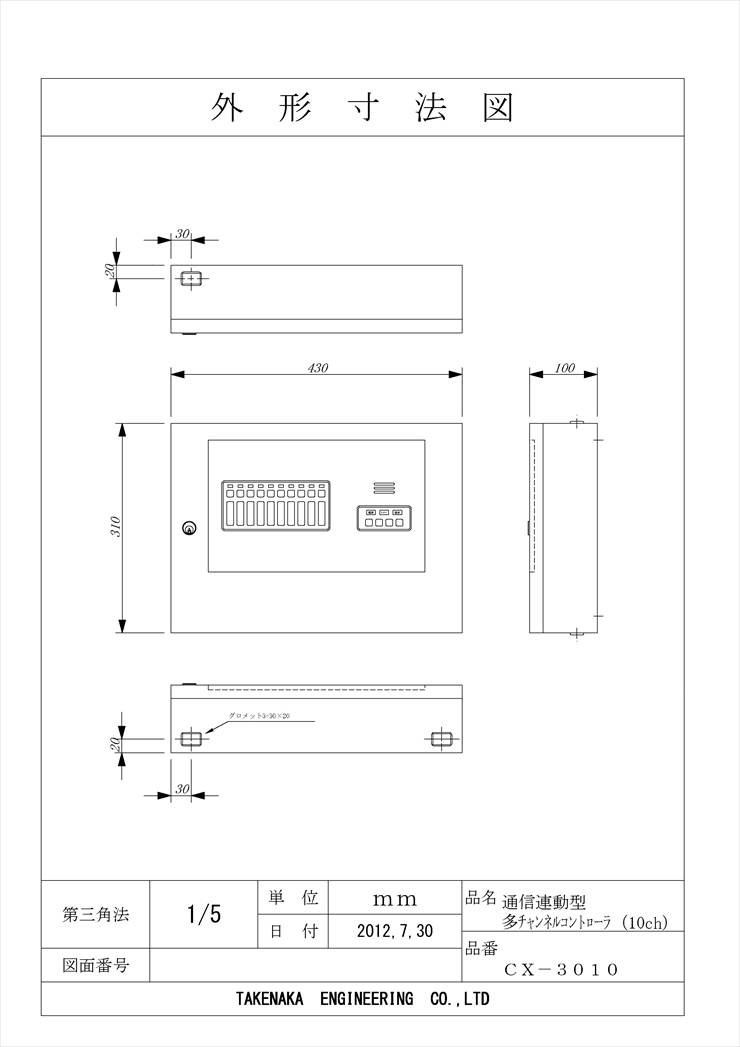

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

複数フロアや広大な敷地を持つ工場の防犯管理
事務所、倉庫、通用口など多系統のセンサー監視
主盤と副盤（守衛室と事務室など）での相互操作
既存の有線センサーを統合する一括管理システム

導入前に確認したいポイント

接続するセンサーの総数（本機は最大10回線対応）
主盤・副盤間の通信距離（総延長1km以内）
使用する通信線の種類（CPEV-S Φ1.2以上推奨）
設置場所付近のAC100V電源の有無

特長

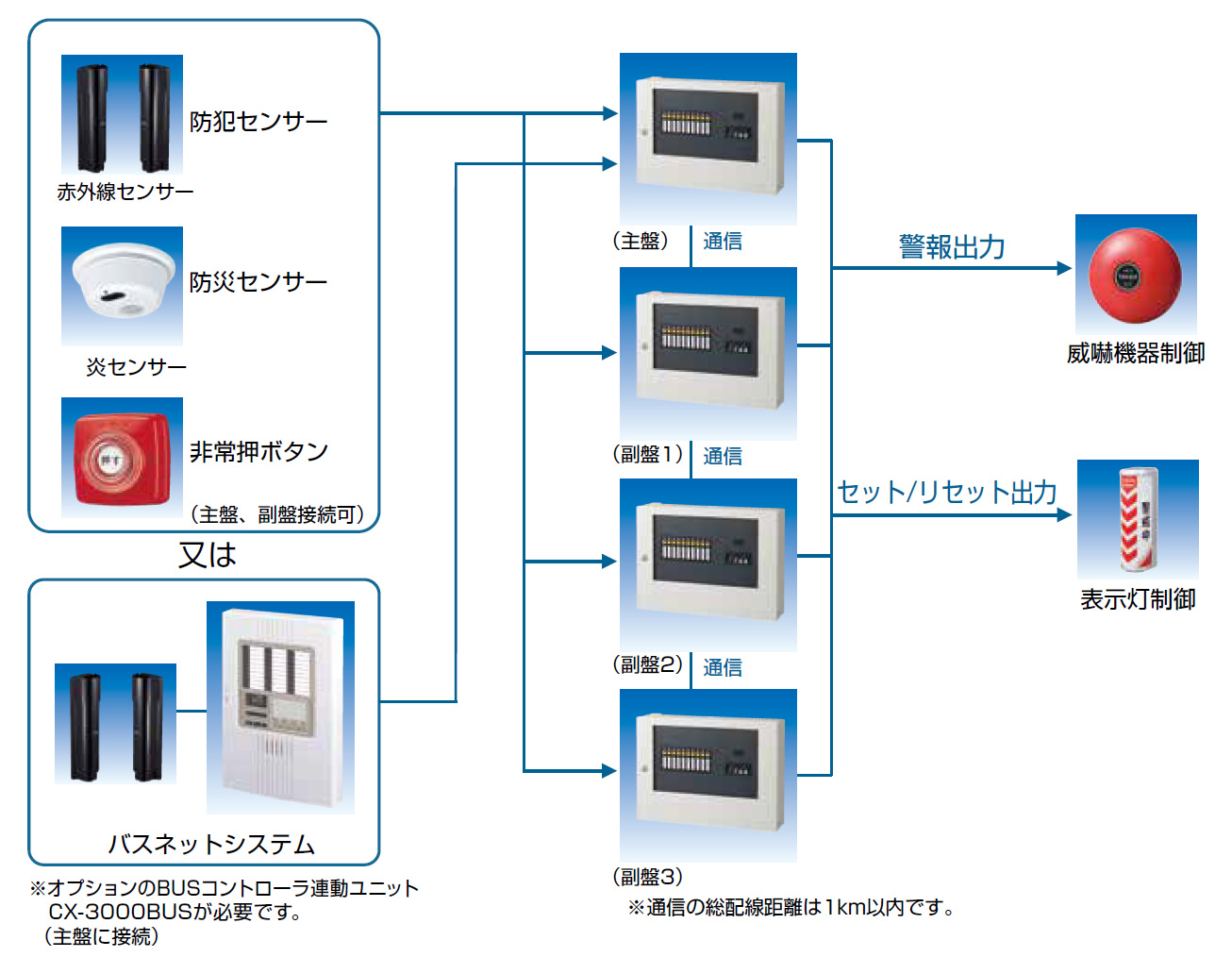

主・副連動による最大4箇所の同時監視

主盤1台に対し最大3台の副盤を接続でき、施設内の異なる場所で同じように操作や状況確認が可能です。総配線距離は1kmまで対応しており、広域な現場でも確実に連動します。

多様なセンサー入力と極性切り替え

赤外線センサーやパッシブセンサー、シャッターセンサーなど、あらゆる防犯機器を接続可能。内部設定によりチャンネルごとにa/b接点の切り替えができるため、接続機器を選びません。

24時間常時監視機能（非常・火災等）

コントローラの警備セット状態に関わらず、特定のチャンネルを24時間監視状態に設定できます。非常ボタンや火災感知器など、常時動作が必要なセンサーの収容に最適です。

1CH限定の警備・警報ディレイ機能

1チャンネルに限り、60秒のディレイ時間を設定可能。「セットしてから退室するまで」や「感知してから警報が鳴るまで」に猶予を持たせることで、運用上の誤報を防ぎます。

多彩なオプションユニットによる機能拡張

個別出力ユニット（CX-3000）、バスコントローラ連動ユニット（CX-3000BUS）、履歴管理ユニット（CX-3000LOG）を追加可能。現場のニーズに合わせた柔軟なシステム構築が可能です。

視認性に優れた多色LEDインジケーター

地区ごとの状態を2色LEDで表示。解除・異常・警戒・発報・発報履歴を色と点滅パターンで即座に判別でき、現場でのトラブル切り分けや状況確認を迅速に行えます。

強固な鋼板筐体とタンパー監視機能

厚さ1.2mm以上の堅牢な鋼板筐体を採用。本機扉の開放や外部操作ボックスの破壊を検知するタンパー機能を備えており、コントローラ自体のセキュリティも確保されています。

不揮発性メモリによる設定・履歴保持

停電やバッテリ切れが発生した場合でも、内部設定や現在の警戒/解除状態、発報履歴は不揮発性メモリに保存されるため、復旧時の再設定の手間を省けます。

    選定時に評価したい強み
    高い拡張性： 10回線から最大30回線（別モデル含む）まで、規模に応じたラインナップ。
長距離通信： ツイストペア遮蔽線により、最大1km先まで副盤を設置可能。
運用ロック機能： 第三者による誤操作を防ぐ「簡易操作ロック」機能を搭載。
保守性の向上： 詳細なトラブルシューティングを可能にする充実の自己診断表示。



施工・設置ガイド

設置の際は、操作性と視認性を考慮し床面からパネル中心まで1,500mm程度の高さを推奨します。ノイズ対策のため、強電線（AC200V以上）からは300mm以上離して配置してください。主盤・副盤の設定は、基板上のDIPスイッチ15番を用いて確実に行ってください。

確認項目	この製品での考え方
主盤・副盤の設定	DIPスイッチ15（SW1〜3）にて主盤・副盤の区分と台数を設定します。
推奨通信線	CPEV-S 1.2-2P（ツイストペア遮蔽線）を使用。シールドは主盤側で接地。
異常時の警戒セット	DIPスイッチ15のSW4設定により、ループ異常時の強制セット可否を選択可能。
警報音量	内蔵ボリュームにて調整可能（最大約70dB）。環境に合わせて設定します。

製品仕様

項目	内容
品名	通信連動型多チャンネルコントローラ
品番	CX-3010
警戒地区数	10地区
電源電圧	AC100V（50／60Hz）
消費電力	30W
非常用電源	DC12V・2.0Ah 制御弁式鉛蓄電池約30分
センサー用電源出力	DC12V 1.2A
表示方法（共通）	電源（緑点灯/赤点灯/赤点滅）、タンパー（赤点滅）、通信（赤点滅）
表示方法（動作）	解除時：消灯、異常時：赤点灯、警備時：緑点灯、警報時：赤点滅
センサー信号入力	無電圧接点×10（地区毎のa／b接点切替が可能）
外部入力	警備セット／解除入力（全地区代表）1回路（3路用リモート）
警報出力	総合警報出力無電圧2a／2b接点（DC30V 0.3A以下）
警備出力	オールセット出力（1a1b）、ファーストセット出力（1a1b）
ディレイ時間	1CHのみ固定60秒（警備・警報それぞれに適用可能）
警報出力時間	10秒〜15分（8段階）および連続（タイマー切替）
使用可能周囲温度	±0℃〜+50℃（湿度80%以下、結露なきこと）
質量	約7,000g
外観	材質：SPCC（焼付塗装）、マンセル2.5Y9／1近似色
通信機能	最大4台連動（主盤1台、副盤3台）、総延長1km（CPEV-S φ1.2以上）

FAQ

Q：副盤は何台まで接続できますか？ A：主盤1台に対して、副盤は最大3台まで接続可能です。システム合計で4台までの連動が可能です。

Q：火災感知器や非常ボタンを接続することはできますか？ A：可能です。チャンネルごとに「24時間警戒」を設定することで、警備のセット/解除に関わらず常時監視が行えます。

Q：主盤と副盤の配線距離はどれくらいまで可能ですか？ A：総配線距離1km以内を目安としてください。配線にはCPEV-S φ1.2以上のツイストペア遮蔽線を推奨します。

Q：停電した場合はどうなりますか？ A：内蔵の予備電源（制御弁式鉛蓄電池）により、約30分間のバックアップ動作が可能です。

Q：センサーが動作（ループ異常）している状態で警備をセットできますか？ A：初期設定ではセットミスとして警告されますが、DIPスイッチの設定により、異常箇所を除外して強制セットすることも可能です。

Q：警報の鳴動時間を調整することはできますか？ A：はい、内部スイッチの設定により10秒から15分までの7段階、または連続鳴動を選択できます。

Q：特定の操作スイッチを無効にすることはできますか？ A：簡易操作ロック機能を搭載しており、警報停止スイッチと全警戒/全解除スイッチの組み合わせでボタン操作を無効化できます。

Q：以前に発報があったチャンネルを後から確認できますか？ A：発報履歴機能があります。解除時でもLEDが赤色で遅い点滅を続けるため、どの地区で異常があったかを後から特定可能です。

Q：通信異常表示灯が点滅していますが、何が原因でしょうか？ A：主盤〜副盤間の通信線の断線、極性の反転、あるいはDIPスイッチによる主盤/副盤の設定重複などが考えられます。

Q：設定した内容は停電で消えてしまいますか？ A：いいえ、不揮発性メモリを採用しているため、電源が完全に遮断されても設定や現在の警備状態、履歴は保持されます。
