ワンケーブル4メガAHDハウジング型デイナイトカメラ [VHC-IR41VAH]

ワンケーブル4メガAHDハウジング型デイナイトカメラ [VHC-IR41VAH]

販売価格: 会員のみ販売

商品詳細

TAKEX AHDカメラ ワンケーブル（重畳方式） 屋外ハウジング一体型 400万画素

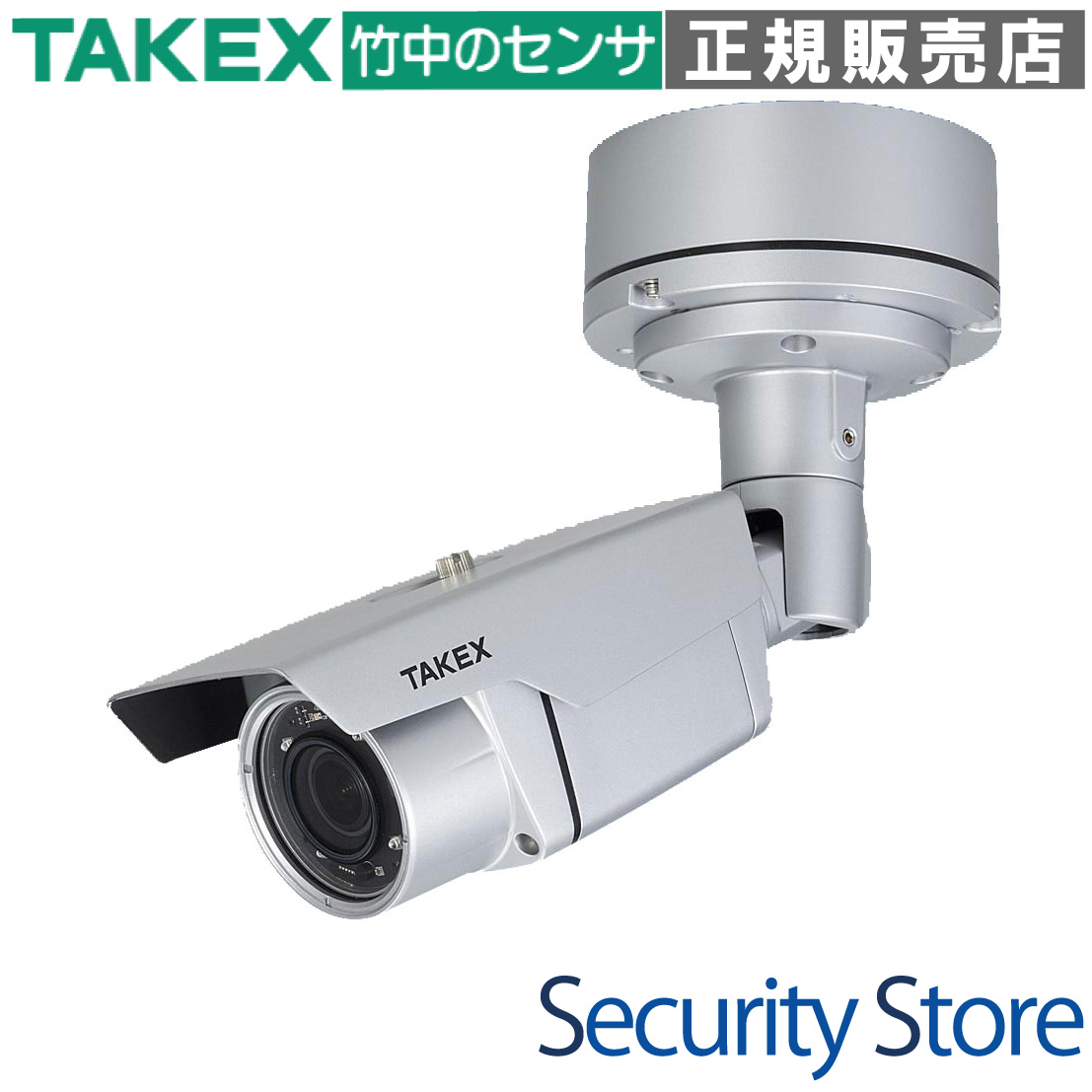

VHC-IR41VAH ワンケーブル4メガAHDハウジング型デイナイトカメラ

同軸ケーブル1本で映像・電源・制御信号を伝送可能な、4メガピクセル（QHD）対応の屋外用ハウジング一体型カメラです。SONY STARVISセンサーの採用により、低照度環境でも圧倒的な高画質を実現し、施工性と監視品質を両立します。

  • 型番： VHC-IR41VAH
  • 製品名： ワンケーブル4メガAHDハウジング型デイナイトカメラ
  • 解像度： 2560×1440（出荷時設定）/ 2592×1944 / 1920×1080
  • 伝送方式： 専用電源重畳方式（ワンケーブル方式）
  • 設置場所： 屋外・屋内（IP66準拠）
  • 主な特長： 電動ズーム・オートフォーカス、赤外線35m照射、UTC制御
VHC-IR41VAH ワンケーブル4メガAHDハウジング型デイナイトカメラ

資料ダウンロード

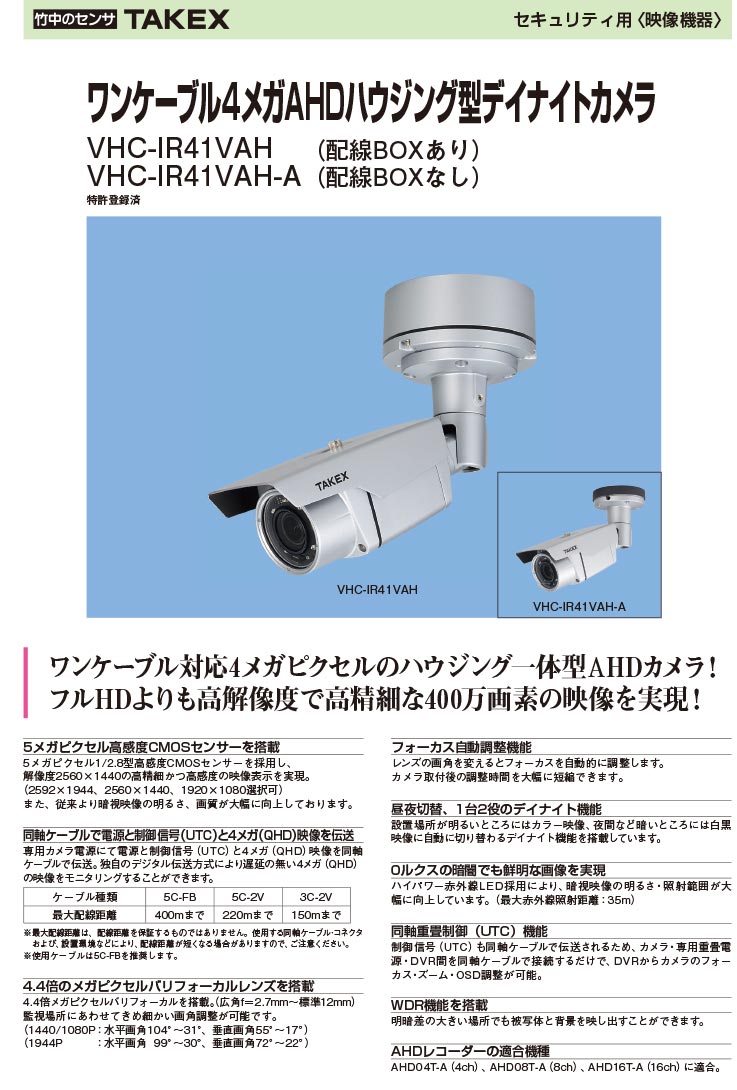

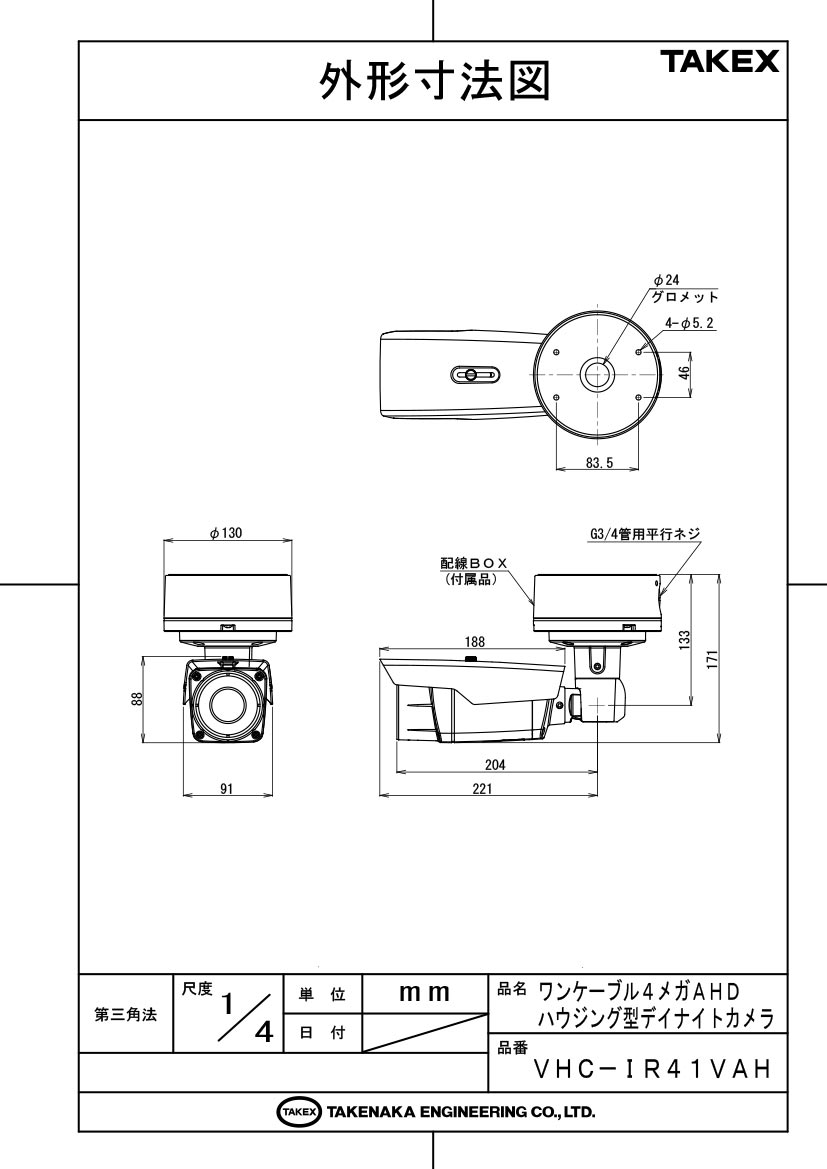

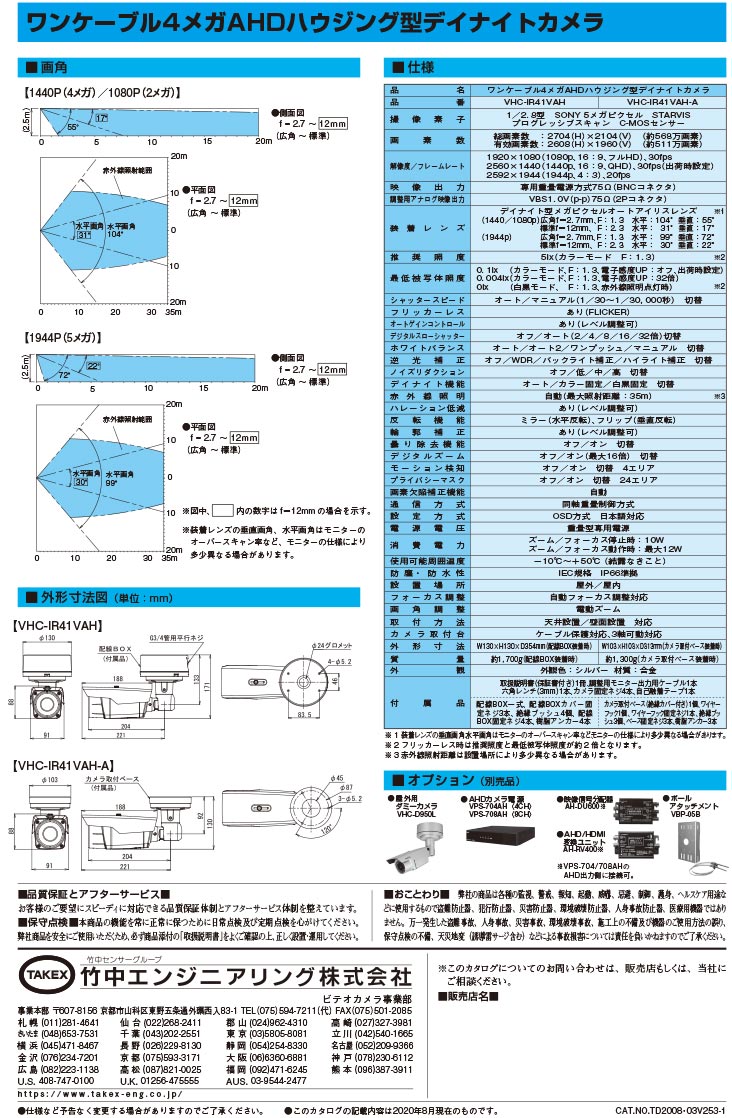

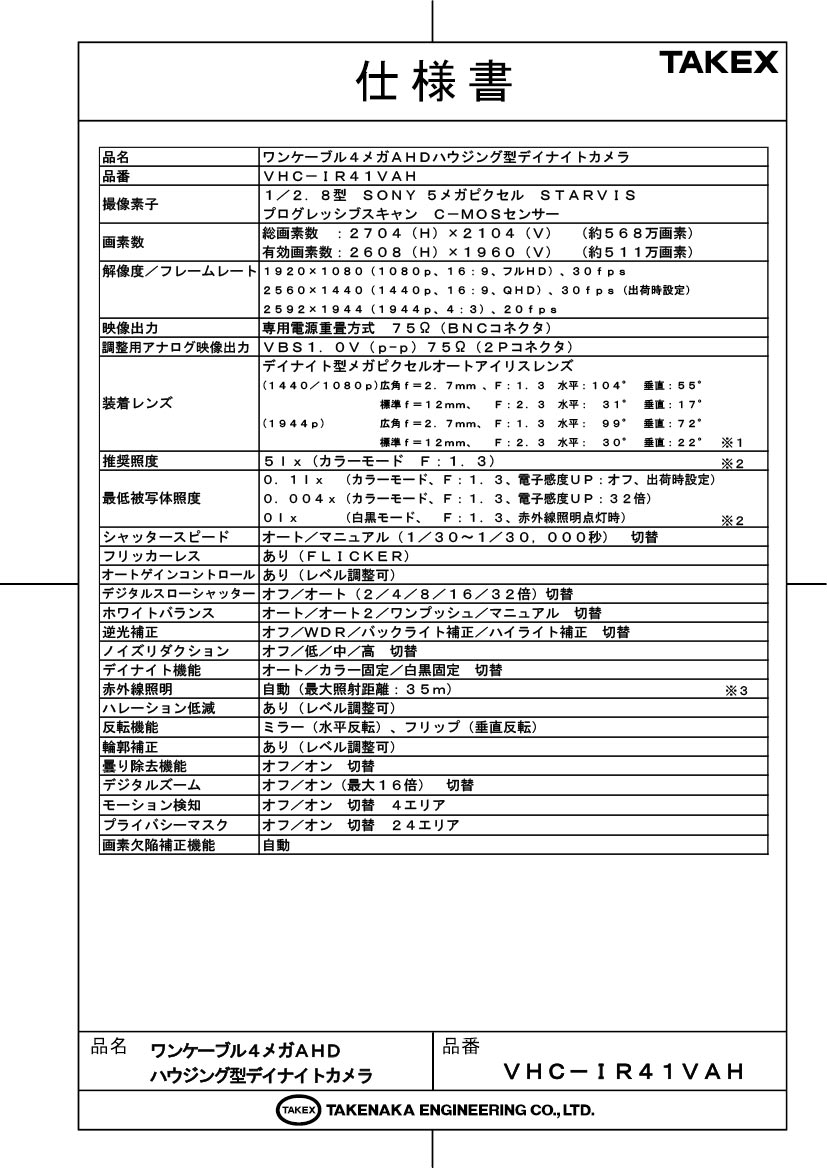

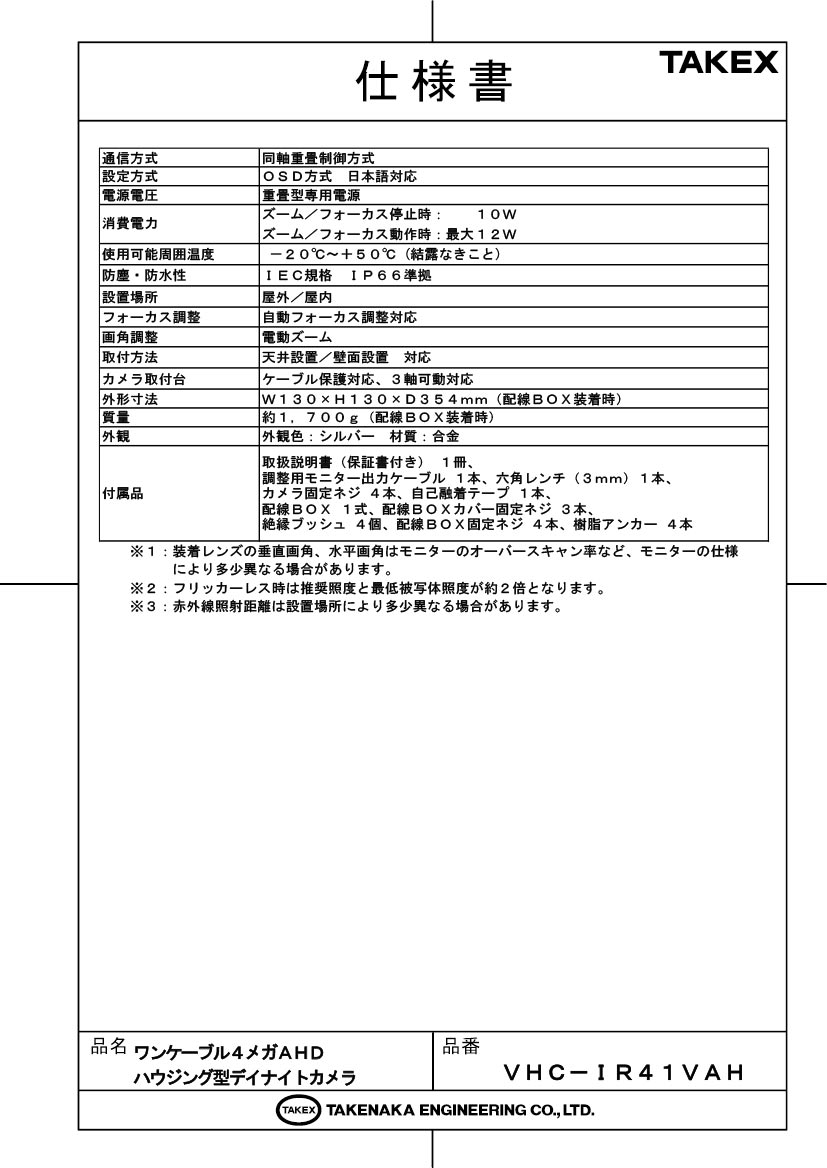

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場や倉庫の外周監視（長距離配線が必要な現場）
  • 商業施設・駐車場の高精細な車両監視
  • 既存の同軸配線を活かした高画質化リニューアル
  • 夜間の無人施設や資材置場の防犯監視

導入前に確認したいポイント

  • 専用の重畳電源（VPS-704AH/708AH等）が必要です
  • 5C-FB同軸ケーブルの使用を推奨（最大400m）
  • 内部ヒーター非搭載のため、極寒地では軒下設置推奨
  • 金属面設置時は付属の絶縁ブッシュを必ず使用してください

特長

SONY STARVIS 5メガピクセル高感度センサー搭載

1/2.8型高感度CMOSセンサーを採用。有効画素数約511万画素を誇り、QHD（2560×1440）の非常に高精細な映像を実現します。STARVIS技術により、従来機種よりも暗視映像の明るさと鮮明さが劇的に向上しています。

同軸ケーブル1本で伝送可能なデジタル重畳方式

同軸ケーブル1本に「映像信号」「カメラ電源」「制御信号（UTC）」を重畳させるワンケーブルシステムです。デジタル伝送方式のため、アナログ方式で見られた高域減衰による映像劣化が抑えられ、鮮明な映像を維持します。

最大400mの長距離配線に対応

5C-FBケーブル使用時に最大400mの伝送を可能にします。広大な敷地を持つ工場やメガソーラー、物流センターなどの大規模施設においても、配線コストを抑えつつ安定した監視システムの構築が可能です。

4.4倍電動バリフォーカルレンズと自動フォーカス機能

広角2.7mmから標準12mmまでの電動ズームレンズを搭載。画角調整に合わせてフォーカスを自動調整するため、カメラ取付後のピント合わせの手間を大幅に短縮。メンテナンス時も遠隔で調整可能です。

0ルクスの暗闇でも鮮明な赤外線暗視機能

ハイパワー赤外線LEDを内蔵し、最大35mの照射距離をカバー。夜間や光の届かない倉庫内でも、自動でデイナイト機能が切り替わり、鮮明な白黒映像で被写体を捉え続けることが可能です。

同軸重畳制御（UTC）による遠隔設定

レコーダー（DVR）側からカメラのOSDメニュー、ズーム、フォーカスの調整が可能です。高所設置後の画角変更や設定変更の際、現場での作業を不要にし、管理・保守コストを削減します。プロトコルはPELCO-Cに対応。

逆光や夜間に強い高度な画質補正アルゴリズム

明暗差を補正するWDR（ワイドダイナミックレンジ）に加え、強烈な光源による白飛びを抑えるハイライト補正（HLC）、夜間のざらつきを抑える3D-DNRなど、あらゆる環境に適応する画質補正機能を備えています。

現場保守をサポートする内部インジケーター

カメラ内部に湿度表示LEDを搭載。結露のリスクを可視化することで、故障を未然に防ぐ保守運用をサポートします。また、施工時に手元モニターで画角確認ができるアナログ出力端子も装備しています。

選定時に評価したい強み

  • 施工効率： 同軸1本で済むため、配線工数を大幅に削減可能。
  • 長距離対応： 400mまでの長距離伝送により、中継器なしで広域をカバー。
  • 高精細： フルHDを超える4MP出力。デジタルズーム時も細部まで視認可能。
  • 信頼設計： IP66防水性能と絶縁ブッシュ同梱による電気的ノイズ対策。

施工・設置ガイド

本製品の性能を最大限に発揮し、長期運用を実現するための施工上の注意点です。

確認項目 この製品での考え方
推奨ケーブル 5C-FB推奨。3C-2Vの場合は150mまで制限されます。
電気的絶縁 金属部（ポール等）取付時は、必ず付属の絶縁ブッシュを使用し筐体を浮かせてください。
防水対策 配線BOXの向きを正しく施工し、ケーブル導入部はコーキング処理と自己融着テープを併用してください。
解像度設定 既存の2MPレコーダーに接続する場合は、内部スイッチ操作で2メガ出力へ強制変更が可能です。

製品仕様

項目 内容
型番VHC-IR41VAH
撮像素子1／2.8型　SONY 5メガピクセル STARVIS
プログレッシブスキャン C-MOSセンサー
総画素数2704 (H) × 2104 (V)　（約568万画素）
有効画素数2608 (H) × 1960 (V)　（約511万画素）
解像度／フレームレート2560×1440 (1440p) 30fps (出荷時)
1920×1080 (1080p) 30fps
2592×1944 (1944p) 20fps
映像出力方式専用電源重畳方式 75Ω (BNCコネクタ)
調整用アナログ出力VBS 1.0V (p-p) 75Ω (2Pコネクタ)
レンズ仕様デイナイト型メガピクセルオートアイリスレンズ
f＝2.7mm〜12mm（F1.3〜2.3）
水平画角1440p時：104°〜31° / 1944p時：99°〜30°
垂直画角1440p時：55°〜17° / 1944p時：72°〜22°
最低被写体照度0.1 lx（カラー、F1.3）
0.004 lx（カラー、F1.3、電子感度UP 32倍）
0 lx（白黒、赤外線照明点灯時）
シャッタースピードオート／マニュアル (1／30〜1／30,000秒) 切替
画質補正WDR、BLC、HLC、3D-DNR、ANTI-SAT（ハレーション低減）
デイナイト機能オート／カラー固定／白黒固定
赤外線照明最大照射距離：35m（自動点灯）
その他機能ミラー・フリップ、デジタルズーム（最大16倍）、曇り除去、モーション検知（4エリア）、プライバシーマスク（24エリア）
消費電力通常：10W / 最大（ズーム動作時）：12W
使用可能周囲温度－20℃〜＋50℃ (結露なきこと)
防塵・防水性IEC規格 IP66準拠
外形寸法W130 × H130 × D354mm (配線BOX装着時)
質量約1,700g (配線BOX装着時)
付属品配線BOX一式、調整用モニター出力ケーブル、絶縁ブッシュ（4個）、自己融着テープ、六角レンチ、各種ネジ類

FAQ

Q：電源は別途ACアダプターが必要ですか？ A：いいえ。本機はワンケーブル（重畳方式）専用です。専用の重畳電源（VPS-704AH/708AH等）から同軸ケーブルを通じて給電されますので、個別のACアダプターは不要です。
Q：既存のアナログ用同軸ケーブルを再利用できますか？ A：利用可能です。ただし、4MPの高画質を安定して伝送するためには5C-FBを推奨します。3C-2Vや既存の古い線路の場合、配線可能距離が短くなる（最大150m等）場合があります。
Q：2MP（フルHD）対応のレコーダーに接続しても映りますか？ A：出荷時は4MP設定のため、そのままでは映りません。カメラのOSDスイッチを「上（TELE）」に倒したまま電源を入れることで、強制的に2MP（1080p）出力へ切り替えることが可能です。
Q：レコーダーからズーム操作やメニュー設定ができますか？ A：はい。UTC（同軸重畳制御）に対応しているため、PELCO-Cプロトコル対応のレコーダーであれば、同軸ケーブル経由で遠隔設定やズーム調整が可能です。
Q：夜間の赤外線は何メートル先まで届きますか？ A：最大照射距離は35mです。ただし、広角端ではエネルギーが拡散するため、実質的な有効暗視距離は20m前後を目安に設計することをお勧めします。
Q：東日本の50Hz地域で照明のチラツキ（フリッカー）は発生しますか？ A：メニュー設定の「FLICKER」をオンにすることで、50Hz地域の蛍光灯下でもチラツキを抑えることができます。ただしWDR機能とは排他利用となります。
Q：寒冷地での屋外設置は可能ですか？ A：動作可能温度は-20℃まで対応していますが、内部ヒーターは搭載されておりません。氷点下環境で急激な温度変化が起きると結露する恐れがあるため、軒下への設置を推奨します。
Q：絶縁ブッシュはなぜ使用しなければならないのですか？ A：金属ポール等に直接取り付けると、建屋側の電気的ノイズや雷サージを拾い、映像の乱れや故障の原因となります。同梱のブッシュで電気的にフローティング状態にすることが推奨されます。
Q：録画機との接続順序を教えてください。 A：[カメラ] ⇔ [同軸ケーブル] ⇔ [専用重畳電源] ⇔ [DVR(レコーダー)] の順で接続します。カメラと電源の間に分配器や中継器を入れることはできません。
Q：ズームを変えた後、ピント調整は手動で行う必要がありますか？ A：自動フォーカス機能が搭載されています。ズーム操作を止めた瞬間に自動でフォーカスを合わせに行くため、微調整の手間がほとんどありません。
