ワンケーブル4メガAHDハウジング型デイナイトカメラ(BOXなし) [VHC-IR41VAH-A]

ワンケーブル4メガAHDハウジング型デイナイトカメラ(BOXなし) [VHC-IR41VAH-A]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） AHD 4.0 ワンケーブル（重畳方式） IP66防水 STARVISセンサー

VHC-IR41VAH-A ワンケーブル4メガAHDハウジング型デイナイトカメラ(BOXなし)

同軸ケーブル1本で電源・映像・制御信号を伝送できる、4メガピクセル対応の高精細ハウジング一体型カメラです。SONY製STARVISセンサーの採用により、夜間でも圧倒的な高画質を実現。アナログ配線の利便性を活かしつつ、4Kに近い400万画素の精細な監視を可能にします。

  • 型番： VHC-IR41VAH-A
  • 製品種別： ハウジング一体型AHDカメラ
  • 解像度： 2560×1440（4メガピクセル） / 2592×1944（5メガピクセル）
  • 伝送方式： 専用電源重畳方式（ワンケーブル）
  • 主な用途： 屋外駐車場、工場外周、ビルエントランス、重要施設の高精細監視
  • 設置環境： 屋外・屋内（IP66準拠）

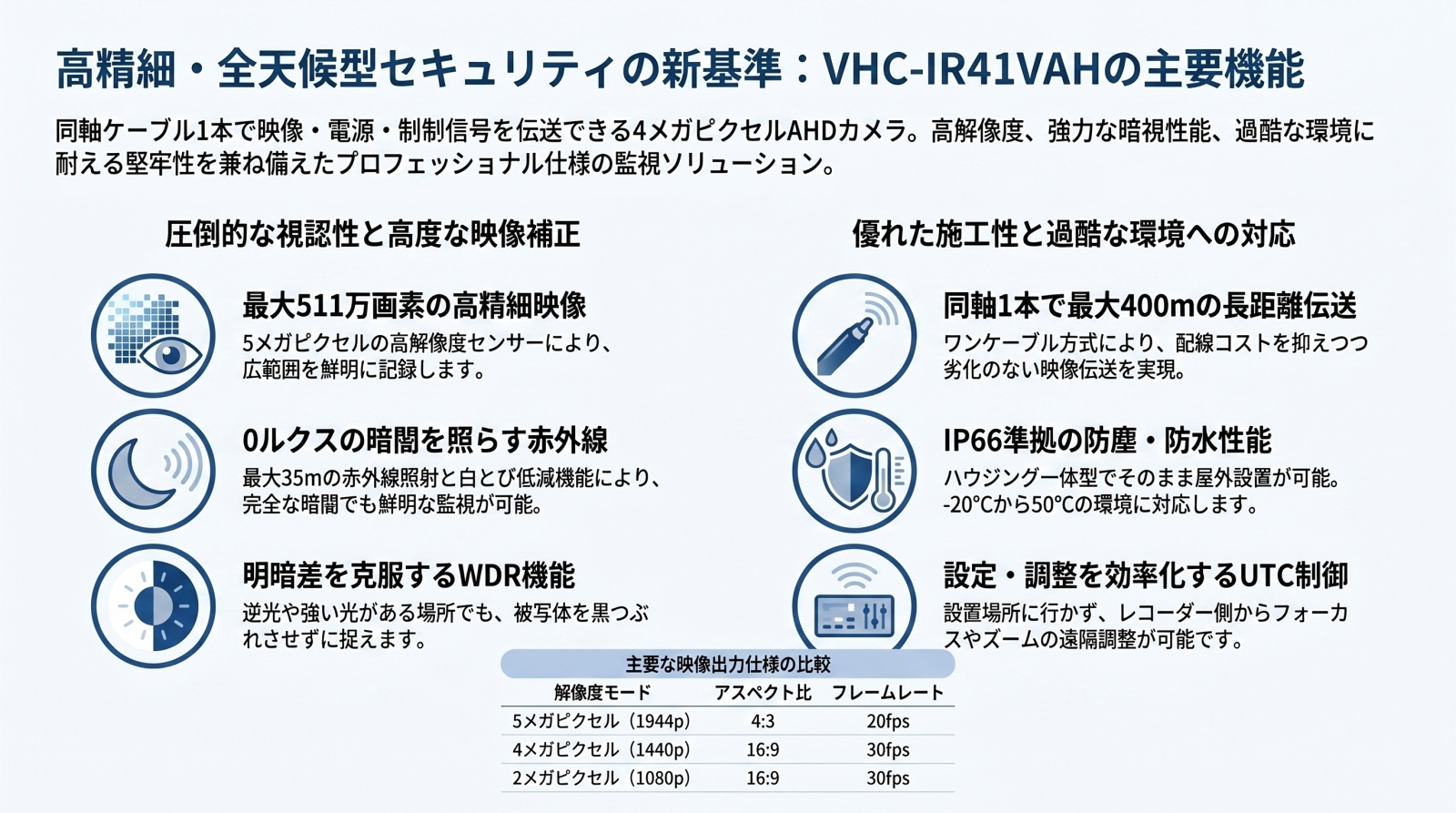

VHC-IR41VAH-A 製品画像

資料ダウンロード

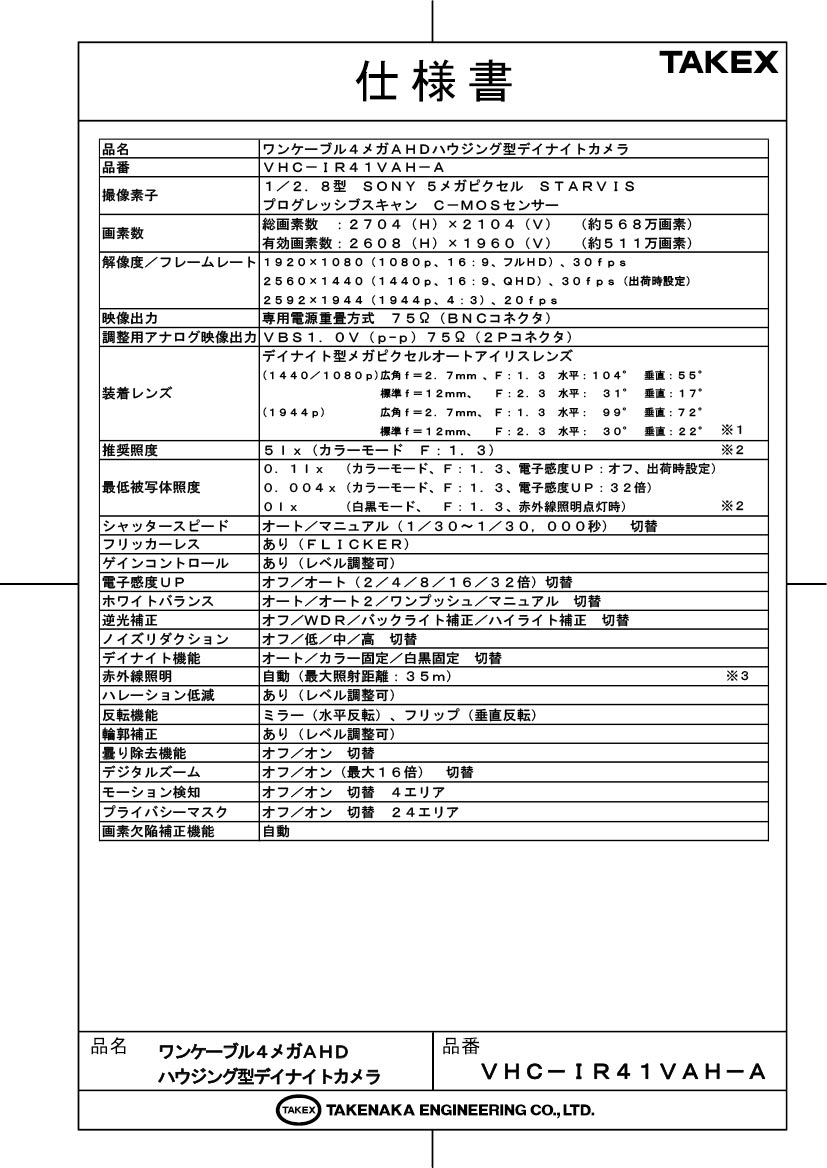

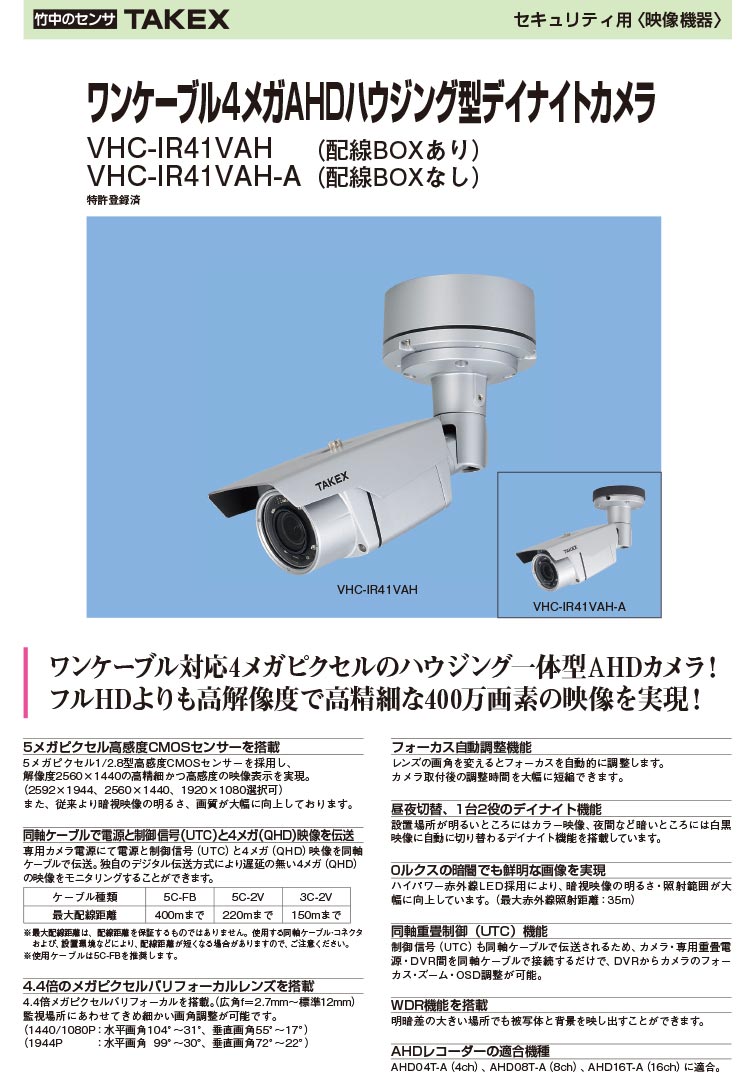

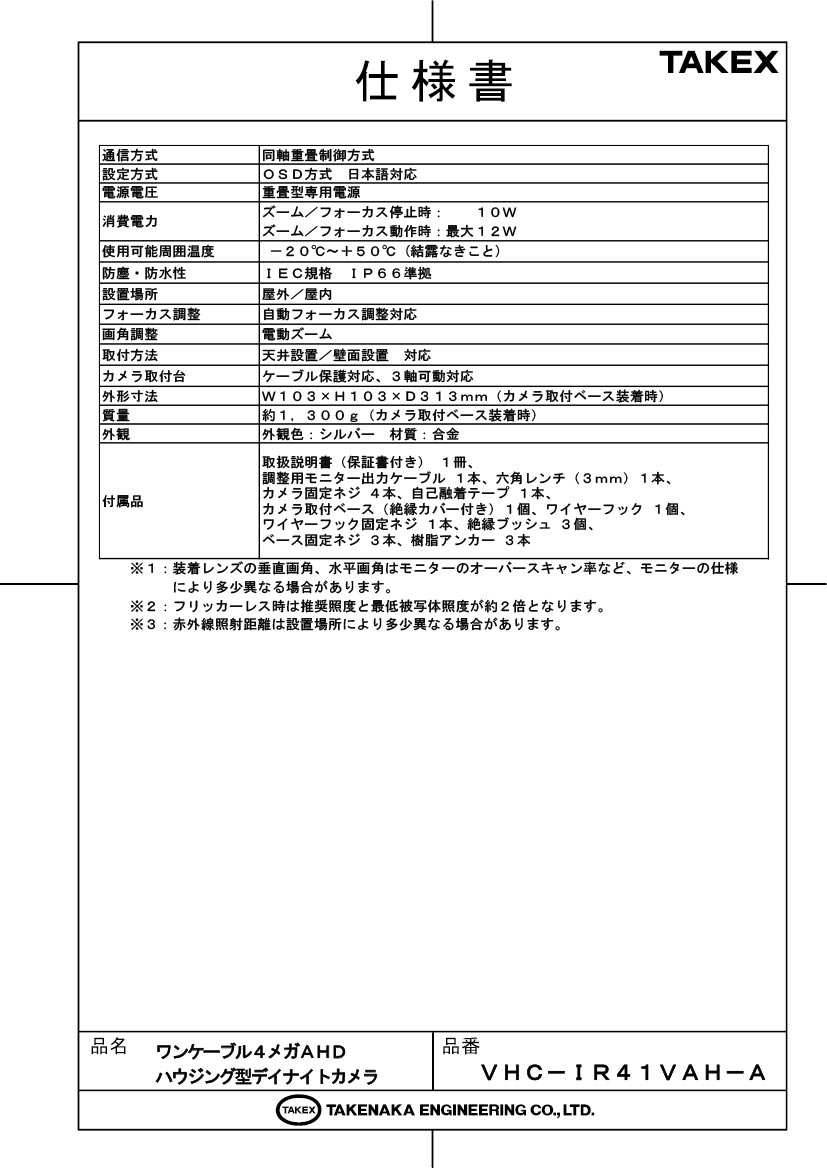

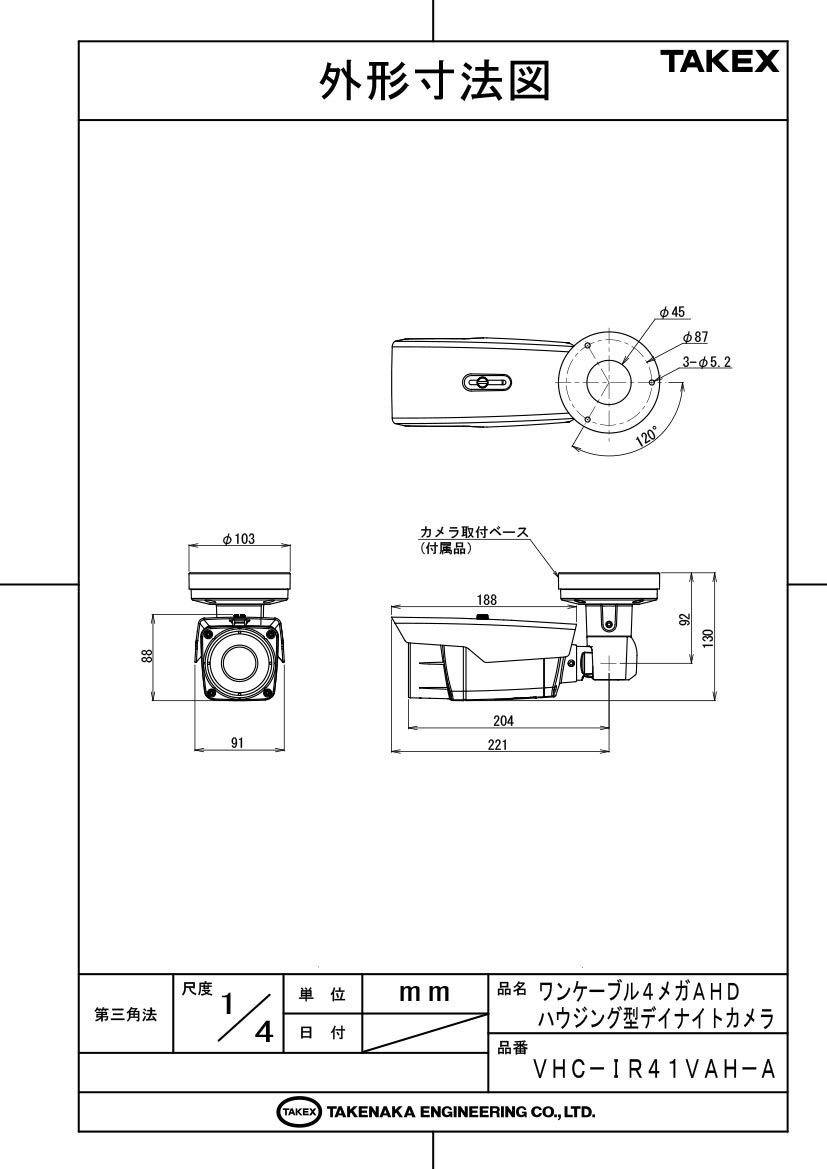

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 既設の同軸配線を活用して高画質化したい現場
  • 広範囲かつナンバープレート等の詳細確認が必要な場所
  • 夜間でもカラーに近い鮮明な映像を求める環境
  • カメラとモニター間が100mを超える長距離配線の現場

導入前に確認したいポイント

  • 専用の重畳型電源ユニット（VPSシリーズ）が必要です
  • 4メガ対応のAHDレコーダー（AHD04T-B等）が必要です
  • 接続するBNCコネクタは75Ω品を使用してください
  • 2メガ専用レコーダー利用時は出力を1080pに変更してください

特長

5メガピクセル STARVIS C-MOSセンサーによる超高精細映像

SONY製の高感度裏面照射型画素技術「STARVIS」を採用した5メガピクセル1/2.8型CMOSセンサーを搭載。最大2592×1944の解像度に対応し、従来のフルHD（2メガ）を大きく上回る高精細な監視が可能です。低照度環境下でのカラー再現性も大幅に向上しています。

同軸ケーブル1本でシステム完結（電源重畳・UTC対応）

専用カメラ電源を使用することで、電源・4メガ映像信号・制御信号（UTC）を同軸ケーブル1本で伝送。独自のデジタル伝送方式により、IPカメラのような遅延のないリアルタイムなモニタリングを最大400m（5C-FB使用時）の長距離で実現します。

4.4倍の電動メガピクセルバリフォーカルレンズ

f=2.7mmから12mmまでの広角・標準をカバーする4.4倍バリフォーカルレンズを搭載。監視対象に合わせてOSDスイッチやレコーダー側からの操作で最適な画角に調整できます。広角時は水平104°のワイドな視界を確保します。

フォーカス自動調整（オートフォーカス）機能

レンズの画角変更（ズーム）に合わせてフォーカスを自動的に調整する機能を搭載。高所作業車や梯子の上での手動ピント合わせが不要になり、施工時やメンテナンス時の調整時間を大幅に短縮可能です。

最大35mの強力な赤外線照明とハレーション低減

ハイパワー赤外線LEDの採用により、完全な暗闇（0ルクス）でも最大35m先まで鮮明な映像を捉えます。また、近距離の被写体が白飛びする現象を抑えるハレーション低減（ANTI-SAT.）機能を備え、夜間の人物特定をサポートします。

同軸重畳制御（UTC）による遠隔設定

制御信号を同軸ケーブルに重畳させることで、レコーダー（DVR）側からカメラのOSDメニュー操作、ズーム、フォーカス調整が可能です。カメラを設置した後に、現場まで行かずに事務所内のレコーダーから微調整が行えます。

WDR（ワイドダイナミックレンジ）機能

明暗差の激しい窓際やエントランス等でも、明るい部分と暗い部分を同時に補正し、被写体の視認性を高めます。逆光環境下での白飛びや黒つぶれを最小限に抑えます。

内部環境診断LEDによる結露予防

筐体内部に湿度表示LEDを実装しており、設定した湿度を上回ると赤色LEDが点灯。筐体内の結露リスクを視覚的に警告することで、長期運用における故障リスクの低減に貢献します。

選定時に評価したい強み

  • 長距離伝送： 5C-FB同軸ケーブル1本で最大400mの非圧縮伝送が可能です。
  • 施工性： 絶縁ブッシュや自己融着テープ、調整用モニターケーブルまで同梱された施工重視パッケージ。
  • 信頼性： 過酷な屋外環境に耐えるIP66準拠の防塵防水性と、-20℃から+50℃の幅広い動作温度。
  • 互換性： カメラ出力を2メガ(1080p)に変更可能。既存の2メガ対応システムへの暫定導入も容易です。

配線・伝送仕様

同軸ケーブルの品質により、安定して伝送できる距離が異なります。5C-FBの使用を推奨します。

ケーブル種類 最大配線距離（目安） 備考
5C-FB 400m 推奨。ノイズ耐性に優れ、長距離伝送に最適。
5C-2V 220m 一般的な同軸ケーブル。
3C-2V 150m 短距離または既存配線の流用時に。

製品仕様

項目 内容
撮像素子 1/2.8型 SONY 5メガピクセル STARVIS プログレッシブスキャン C-MOSセンサー
有効画素数 2608(H) × 1960(V)（約511万画素）
解像度／レート 1440p(30fps) ※初期設定、1944p(20fps)、1080p(30fps)
装着レンズ 4.4倍メガピクセルバリフォーカルレンズ（f=2.7mm〜12mm / F1.3〜2.3）
水平画角 (1440p) 104°〜31°、(1944p) 99°〜30°
垂直画角 (1440p) 55°〜17°、(1944p) 72°〜22°
最低被写体照度 カラー：0.1 lx、電子感度UP時：0.004 lx、白黒(IR点灯)：0 lx
デイナイト機能 オート／カラー固定／白黒固定 切替（機械式IRカットフィルター）
赤外線照明 最大照射距離：35m（ハレーション低減機能付き）
画像補正機能 WDR、BLC、ハイライト補正、3D-DNR、曇り除去、シェーディング補正
OSDメニュー 日本語対応（内部ジョイスティックまたはUTC経由）
電源電圧 専用電源重畳方式（ワンケーブル）
消費電力 通常時：10W、ズーム/フォーカス動作時：最大12W
使用温度範囲 －20℃〜＋50℃ (結露なきこと)
防塵・防水性 IEC規格 IP66準拠
外形寸法 W103 × H103 × D313mm (カメラ取付ベース装着時)
質量 約1,300g (カメラ取付ベース装着時)
主な付属品 調整用モニターケーブル、六角レンチ、絶縁カバー、絶縁ブッシュ、自己融着テープ等

FAQ

Q：専用電源ユニット以外での電源供給は可能ですか？ A：いいえ。本機はワンケーブル（重畳方式）専用ですので、VPS-704AH/708AHなどの適合電源ユニットを必ずご使用ください。旧型のVPS-600シリーズは故障の原因となるため使用できません。
Q：既存の2メガ（フルHD）対応レコーダーに接続できますか？ A：カメラの出力設定を「1080p」に変更することで接続可能です。変更はカメラ内部のOSDスイッチを上側に10秒以上倒したまま電源を投入する「ブラインド設定」で行えます。
Q：夜間の赤外線映像で、近くの人の顔が白飛びしてしまいます。 A：OSDメニューの「デイ&ナイト」設定内にある「ANTI-SAT.（ハレーション低減）」の数値を上げることで、近距離の白飛びを抑制できます。
Q：配線距離が400mを超えても大丈夫ですか？ A：5C-FBを使用した場合でも400mが上限目安です。これを超えると映像のノイズが増加したり、電源供給が不安定になるリスクがあるため、推奨範囲内での施工をお願いします。
Q：屋外設置時に特別な防水処理は必要ですか？ A：本体はIP66ですが、ケーブル接続部（BNCコネクタ）は防水ではありません。付属の自己融着テープでしっかりと防水処理を施し、入線口はコーキング処理を行ってください。
Q：ズームやフォーカスはカメラ本体でしか操作できませんか？ A：いいえ。UTC（同軸重畳制御）に対応しているため、適合するAHDレコーダー側からリモート操作によるズーム・フォーカス調整が可能です。
Q：寒冷地での使用は可能ですか？ A：動作可能温度は-20℃まで対応していますが、ヒーターを内蔵していないため、極寒地や急激な温度変化がある場所ではレンズ面の霜や結露が発生する場合があります。
Q：絶縁ブッシュは必ず使わなければなりませんか？ A：はい。金属製のポールや壁面に設置する場合、絶縁を確保しないと雷サージやノイズの影響を受けやすくなります。故障予防のため必ず付属の絶縁パーツをご使用ください。
Q：フリッカー（蛍光灯のチラツキ）を抑えたいです。 A：OSDメニューの「露光」設定から「FLICKER」モードを選択してください。ただしWDR機能とは併用できませんのでご注意ください。
Q：画質設定を初期状態に戻すことはできますか？ A：OSDメニューの「EXIT」項目から「RESET」を選択し「実行」することで、工場出荷時の設定に戻すことが可能です。
