TAKEX（竹中エンジニアリング） 16CHデジタルレコーダー AHD/アナログ/IPハイブリッド H.265対応 4K出力対応

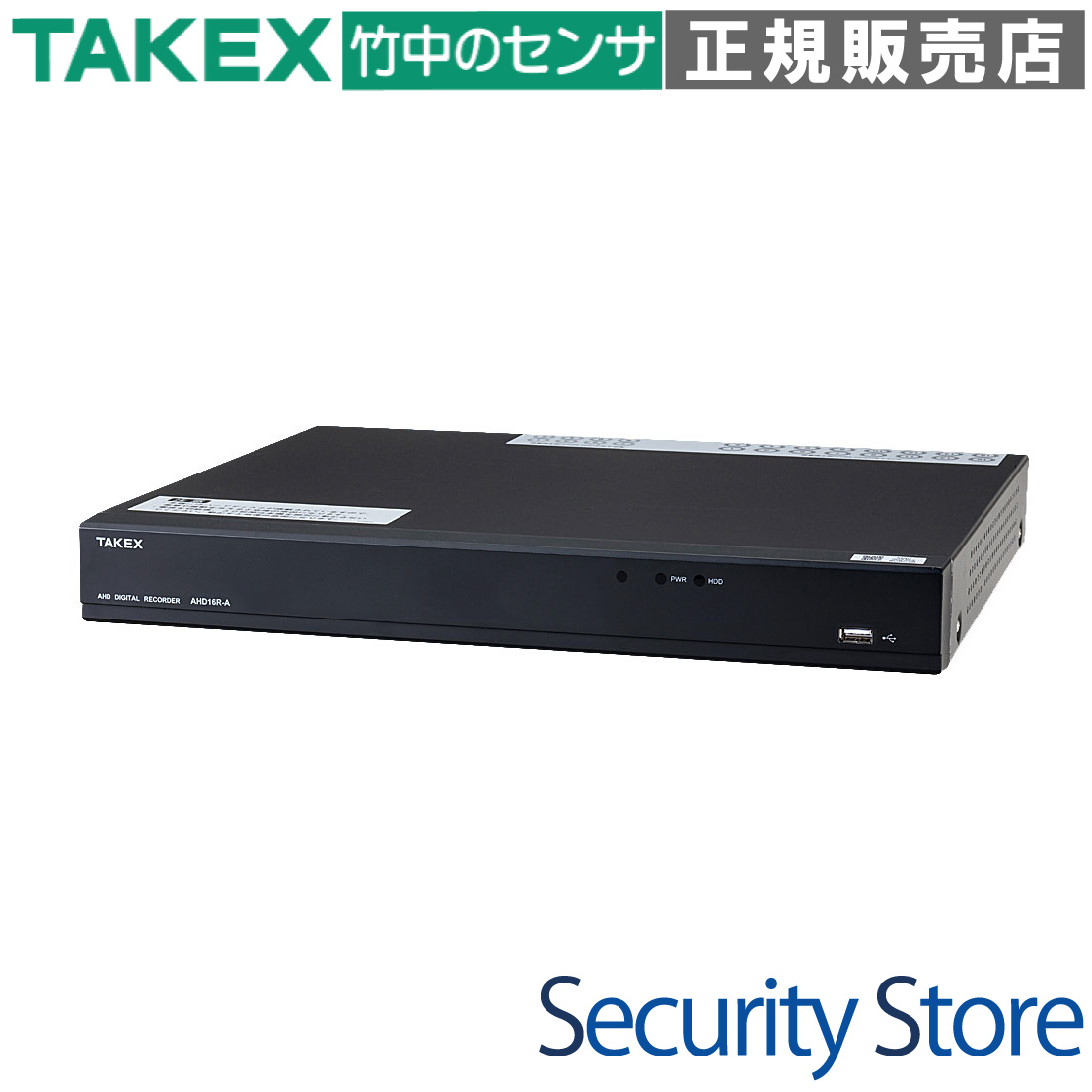

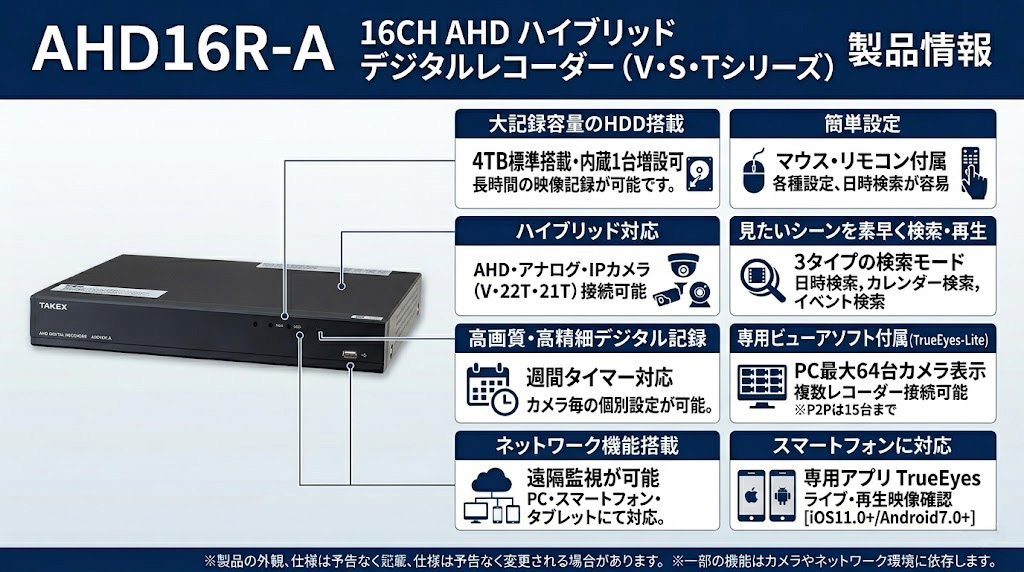

16CH AHD ハイブリッドデジタルレコーダー AHD16R-A (V・S・Tシリーズ)

AHD・アナログ・IPカメラの統合管理を実現する、大規模施設向けハイパフォーマンス・ハイブリッドレコーダー。

「AHD16R-A」は、既存のアナログ資産を活かしつつ、フルHDカメラやネットワークカメラを1台で統合管理できる16チャンネル仕様の最上位モデルです。最新のH.265圧縮方式と4TBの大容量HDD（最大2基搭載可能）により、高精細な映像を長期間安定して記録します。

型番： AHD16R-A
チャンネル数： 16CH（AHD/CVBS/IP対応）
標準ストレージ： 4TB（最大2基搭載により拡張可能）
圧縮方式： H.265 / H.264
出力： HDMI（最大4K）、VGA、CVBS（スポット出力対応）

資料ダウンロード

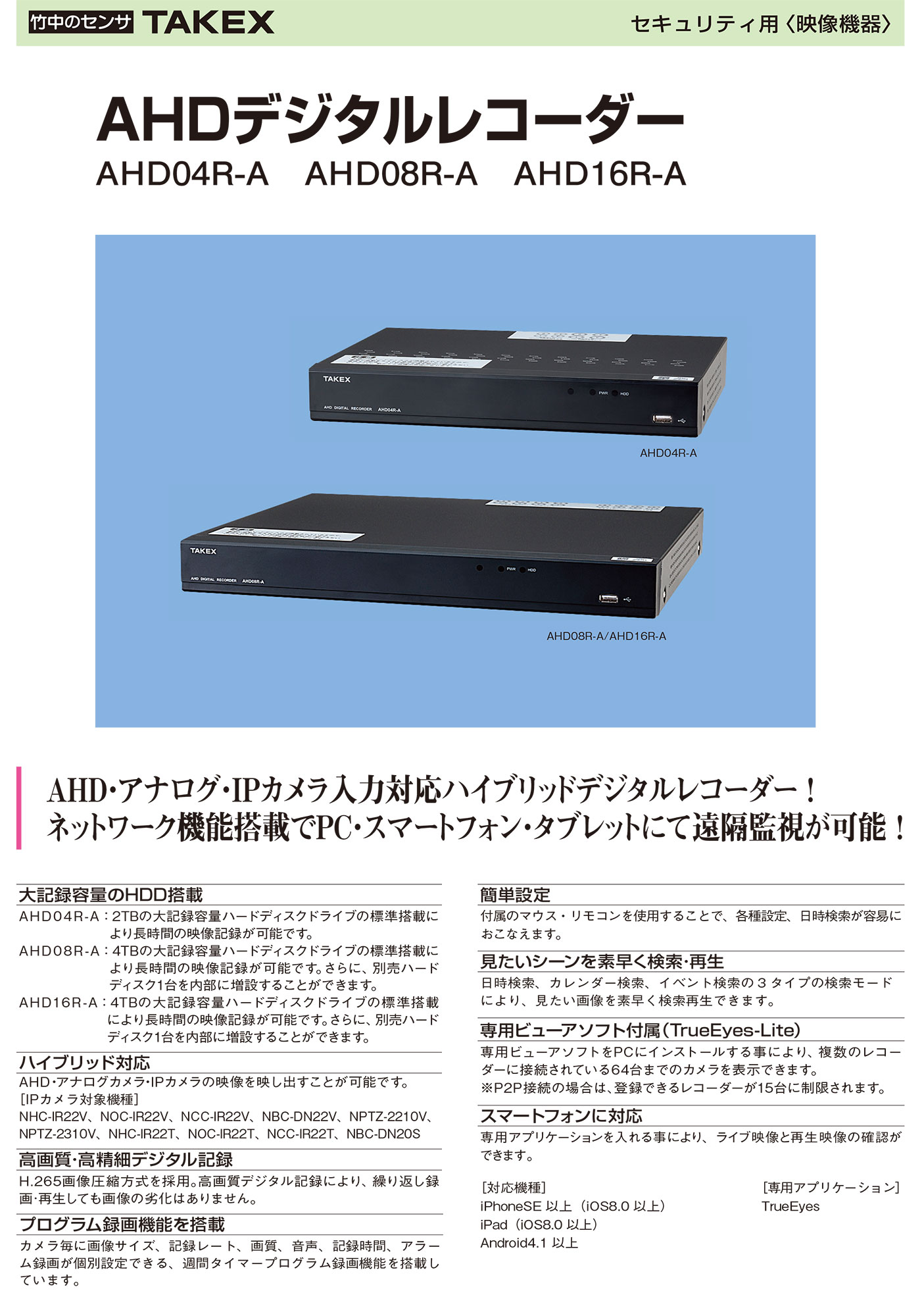

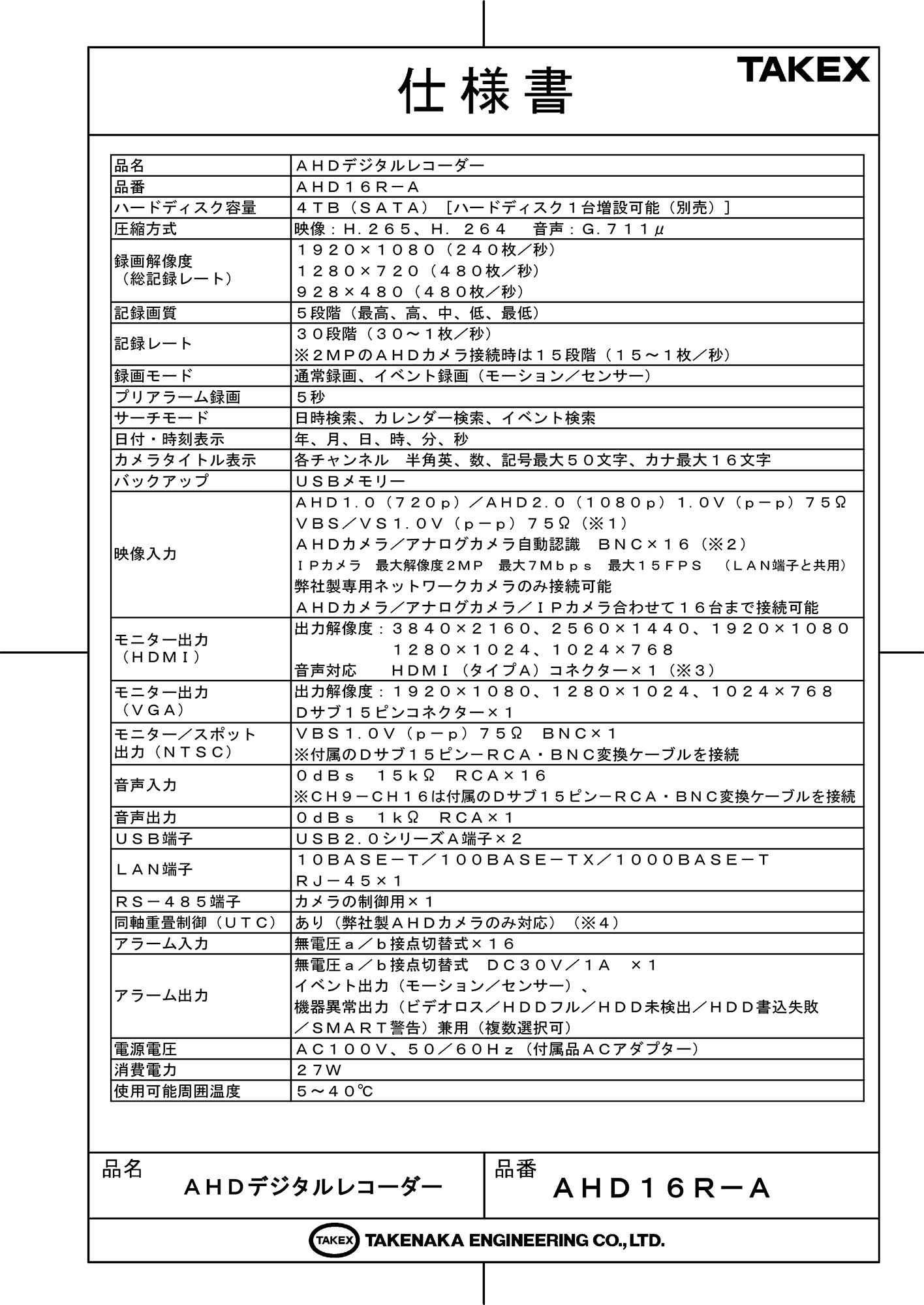

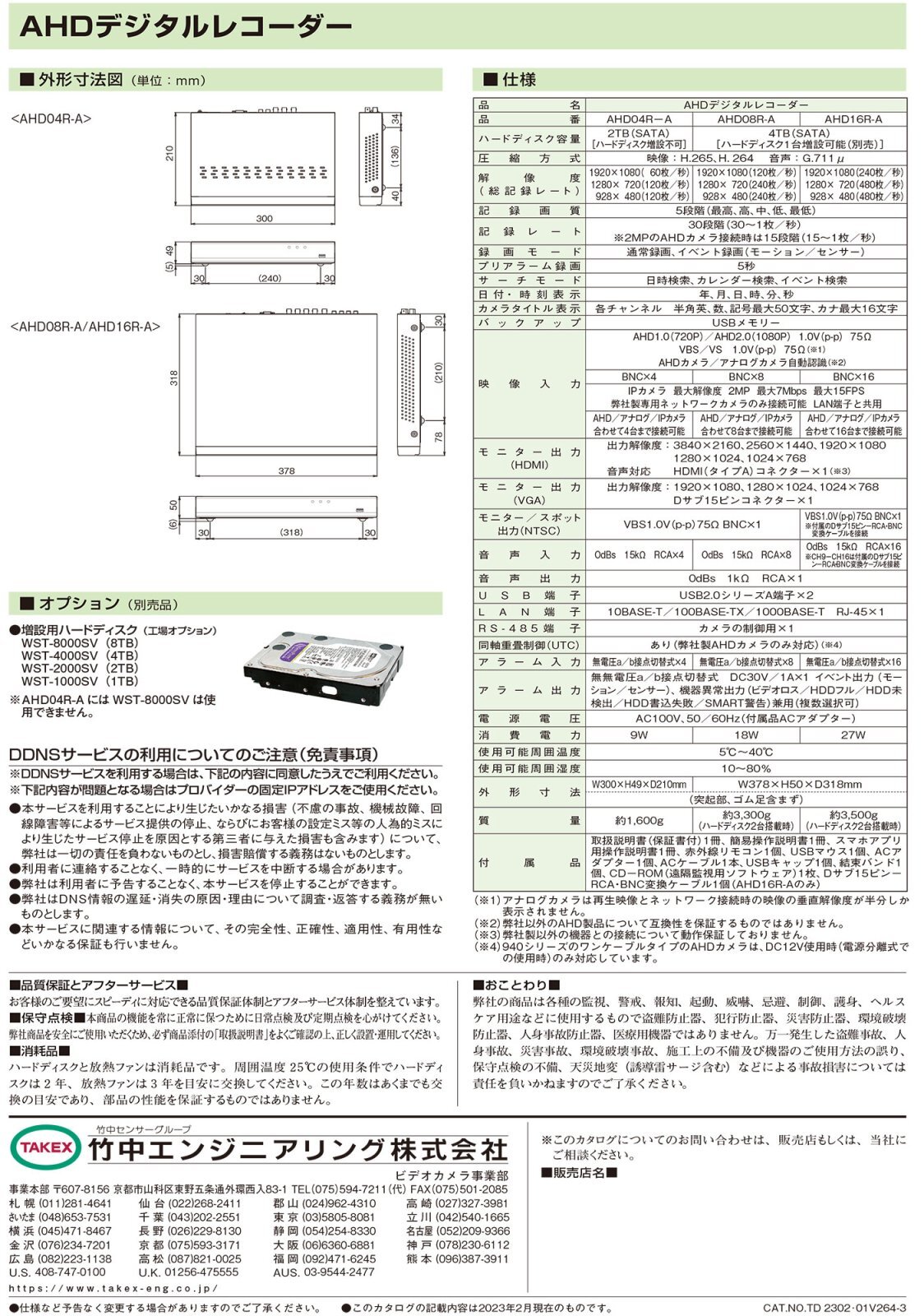

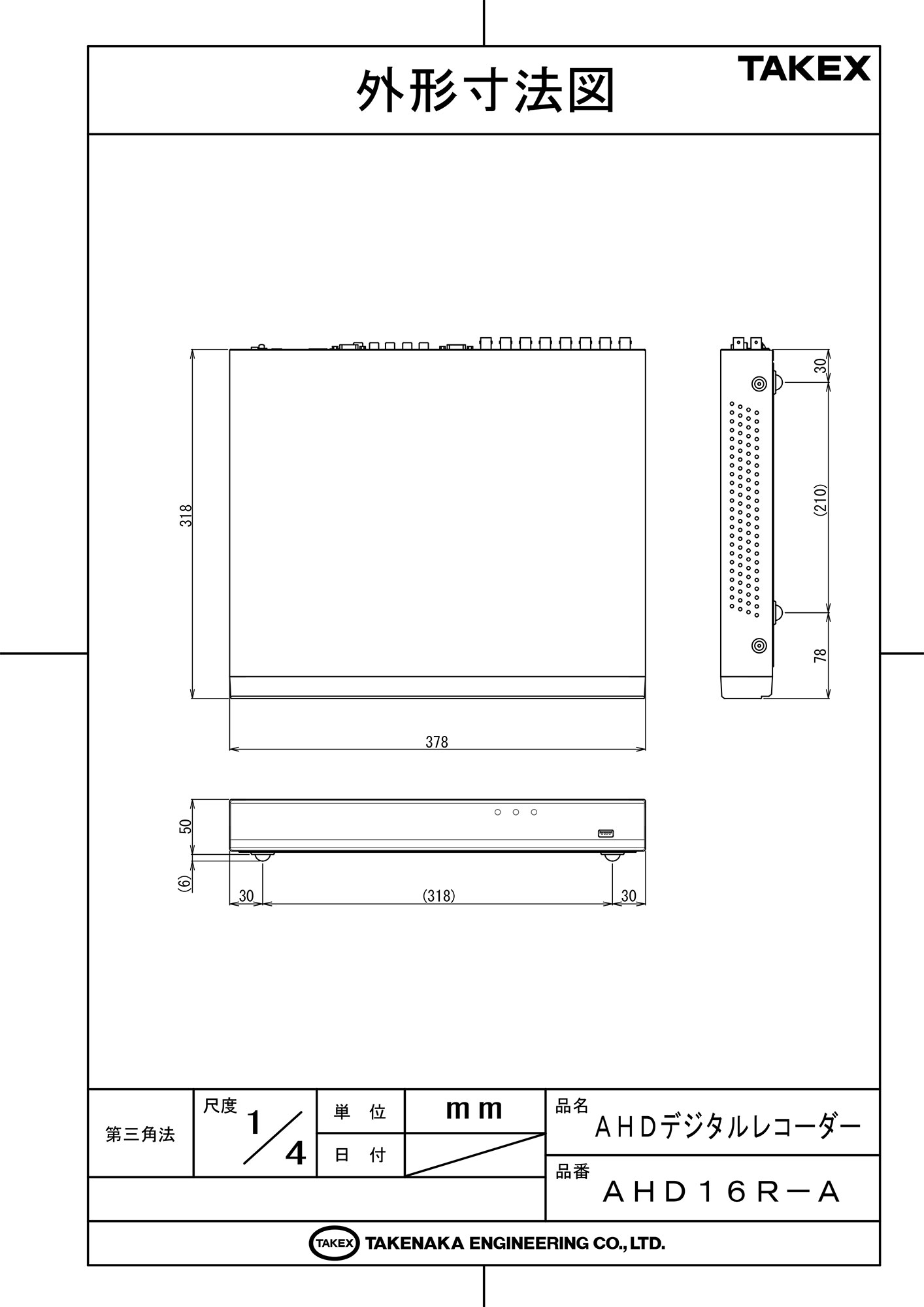

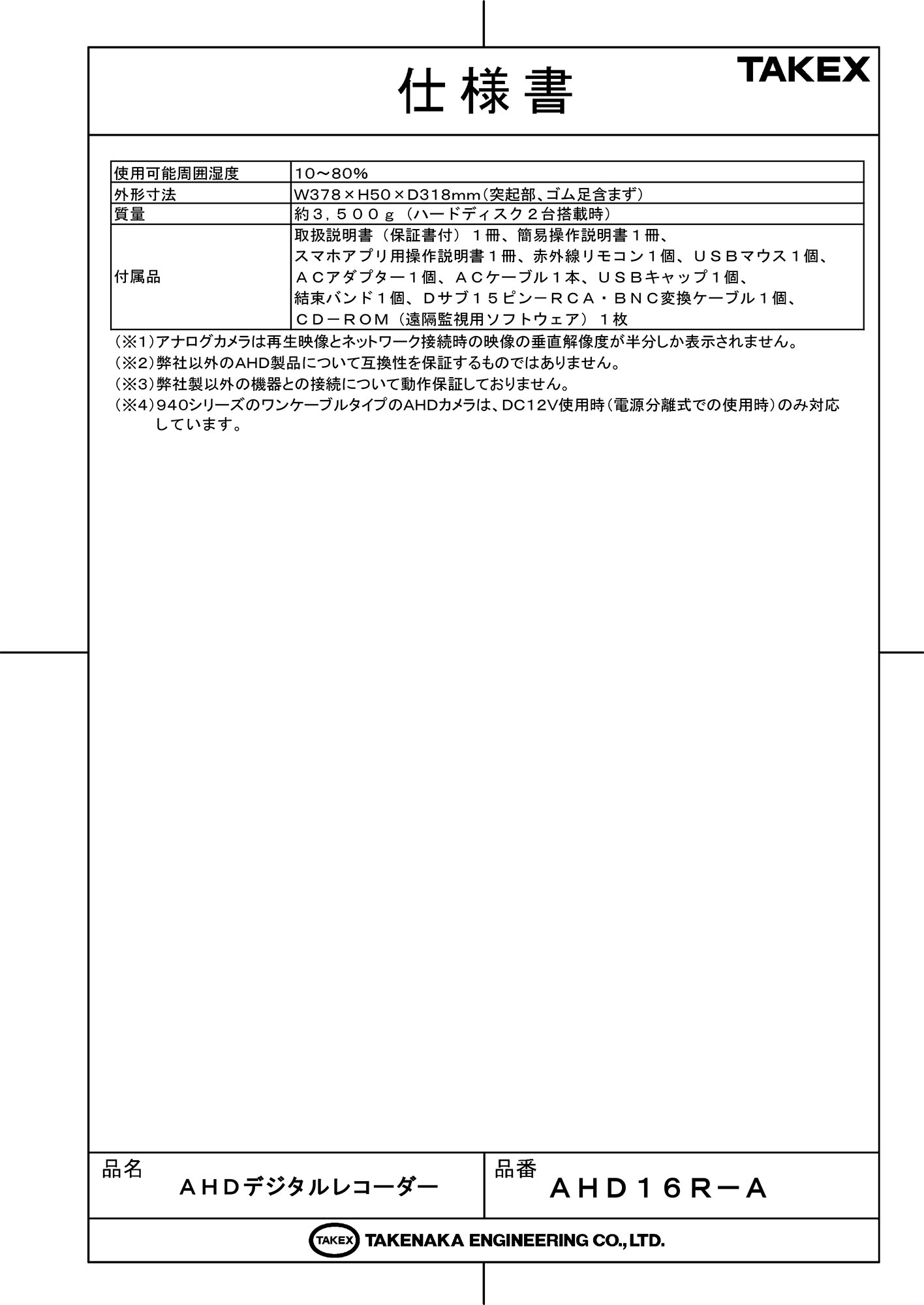

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

中・大規模オフィスや工場の監視
既存アナログカメラからAHDへの順次更新
同軸配線を活用した高画質化改修
店舗やマンションの長期録画運用
複数拠点の一括遠隔監視システム

導入前に確認したいポイント

16CH全ての総記録レートは最大240fps（15fps/CH）
IPカメラ接続時は最大5台までの制限推奨
背面のAV変換ケーブル（D-sub）の接続スペース
設置場所の周囲温度（40℃以下）の確保
他社製AHDカメラとの完全互換性は保証外

特長

16CH フル・ハイブリッド・アーキテクチャ

AHD 1.0/2.0の高画質映像入力と、従来のアナログカメラ（CVBS）を全16チャンネルで自動認識します。さらにTAKEX製専用ネットワークカメラも混在可能で、最大16台のカメラを同軸とLANの両面から統合管理できる柔軟性を備えています。

4TBの大容量ストレージとHDD増設対応

標準で4TBのエンタープライズ級HDDを搭載。高密度なH.265圧縮と組み合わせることで、16チャンネル分の映像も長期間の保存が可能です。さらに内部に1台HDDを増設できるため、将来的な録画日数拡大にも柔軟に応えます。

次世代圧縮規格 H.265 (HEVC) 採用

従来のH.264と比較して劇的に圧縮効率が向上したH.265方式を採用。画質を維持しながらデータ量を削減し、HDD消費の抑制とネットワーク伝送時の負荷軽減を同時に実現します。

UTC (同軸重畳) 制御テクノロジー

専用のRS-485制御線を引くことなく、映像用の同軸ケーブルを介してカメラのOSDメニュー設定やPTZ制御が可能です（メーカー製対応カメラ使用時）。施工コストの削減と、現場での設定作業の効率化に大きく寄与します。

4K UHD 高精細HDMI出力

モニター出力は最大3840×2160の4K解像度に対応。16分割画面においても、各チャンネルの細部まで鮮明に映し出すことができ、監視精度の向上を実現します。

高度な自己診断機能と信頼性設計

Watchdog機能による自動再起動システムと、HDDの物理的な劣化を監視するS.M.A.R.T.解析機能を搭載。システムエラー発生時は即座にリレー出力やスマホ通知でアラートを発報し、記録の取りこぼしを防ぎます。

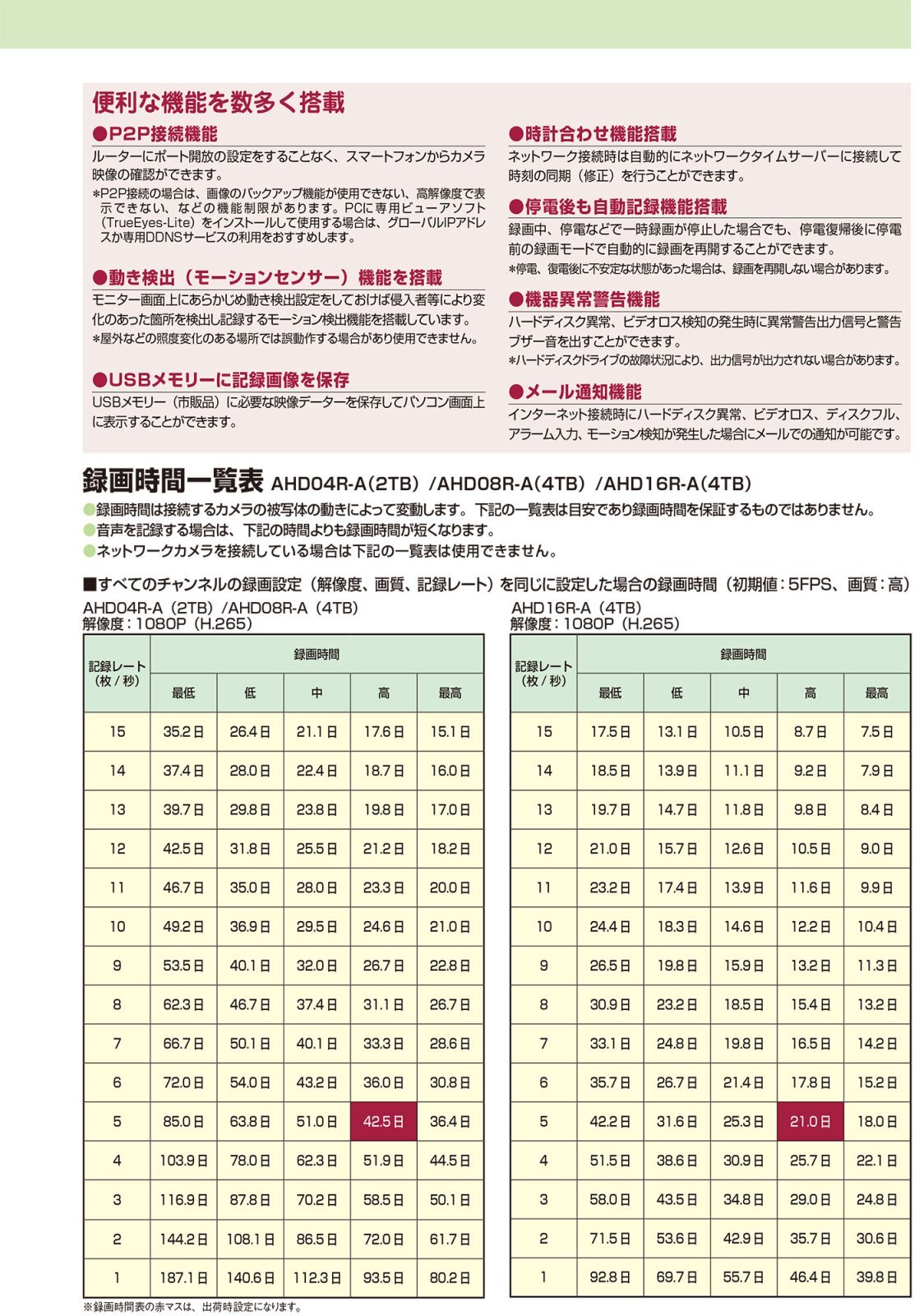

プログラム録画と多彩な検索モード

カメラごとに画像サイズ、レート、画質を個別に設定可能な週間タイマー録画機能を搭載。録画後の検索も、カレンダー・日時・イベントの3タイプから直感的に見たいシーンを抽出できます。

専用ビューアソフト「TrueEyes-Lite」付属

PCから複数のレコーダーを統合管理できるソフトウェアが付属。最大64台のカメラ映像を1画面でモニタリングでき、大規模な多拠点監視システムの構築を容易にします。

    選定時に評価したい強み
    高いコストパフォーマンス： 既存の同軸配線を再利用しながらフルHD監視へアップグレード可能。
安定した録画運用： 自己診断機能により、メンテナンスの手間を軽減しダウンタイムを最小化。

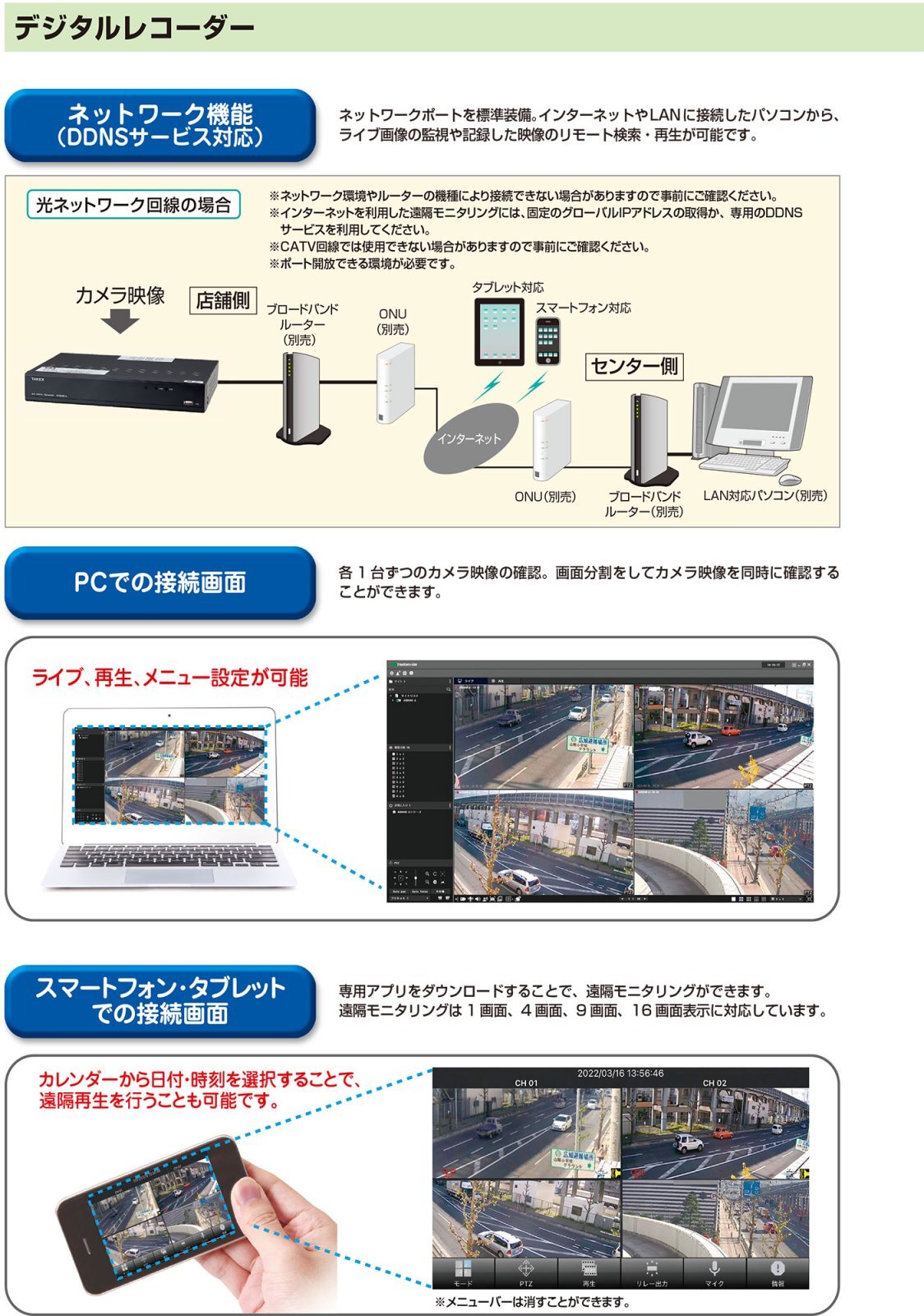

多様な遠隔アクセス： PC、スマートフォン、タブレットからいつでもどこでも現場を確認。
柔軟なシステム設計： AHD/アナログ/IPの混在が可能で、現場の機材状況に合わせた導入が可能。



施工・設置ガイド

本機は高性能な多チャンネル処理を行うため、適切な放熱環境が必要です。左右に5cm以上のクリアランスを確保し、横置きで設置してください。

確認項目	施工・運用の考え方
設置場所	温度5〜40℃、湿度10〜80%の結露なき環境。ラックマウント時は上下の熱対策必須。
音声/スポット出力	CH9〜16の音声入力およびCVBS出力には、付属の専用D-sub 15ピンAV変換ケーブルの接続が必要です。
フレームレート	全チャンネルにおいて最大15fpsとなります。高速な動体監視には留意してください。
ネットワーク設定	安定した遠隔監視のため、静的IPアドレスの付与とポートフォワーディングを推奨します。

各部名称とインジケーター

インジケーター	表示の意味
電源LED (PWR)	緑色点灯：正常通電、稼働中 / 消灯：電源断
録画LED (HDD)	赤色点滅：ストレージアクセス中（正常録画） / 消灯：録画停止またはHDD異常

コントロール端子（22ピン）配線仕様

ピン番号	信号名	用途・仕様
1-2	RS-485 (+/-)	PTZカメラ制御用通信（PELCO-D/P等）
3-4	ALARM OUT	無電圧a/b接点切替式（DC30V / 1A以下）
5-13	SENSOR IN 1-8	センサー入力（共通GND：ピン5）
14-22	SENSOR IN 9-16	センサー入力（共通GND：ピン14）

トラブルシューティング

症状	チェックポイントと処置
映像が出ない	BNCケーブルの接触不良を確認。カメラの解像度設定とレコーダーの設定が合致しているか再確認。
録画がされない	HDDのステータスを「ストレージ」メニューで確認。必要に応じてフォーマットを実行。
遠隔監視が繋がらない	DNS設定が「8.8.8.8」等の外部参照になっているか確認。ルーターのポート設定を再点検。
レコーダーが再起動する	IPカメラ5台以上接続時の高負荷再生（トランスコーディング等）によるリソース枯渇の可能性。

製品仕様

項目	内容
品名	AHDデジタルレコーダー
品番	AHD16R-A
ハードディスク容量	4TB（SATA）［1台増設可能（別売）］
圧縮方式	映像：H.265、H.264 / 音声：G.711μ
録画解像度（総記録レート）	1080P/720P/960H：合計240枚/秒（各CH最大15fps）
記録画質	5段階（最高、高、中、低、最低）
記録レート	30段階（15段階：2MPカメラ接続時）
映像入力	BNC×16（AHD1.0/2.0、CVBS自動認識）、IPカメラ（最大2MP/15fps、TAKEX製専用）
モニター出力（HDMI）	最大3840×2160、音声対応
モニター出力（VGA）	最大1920×1080
スポット出力（NTSC）	CVBS 1.0V(p-p) BNC×1（付属変換ケーブル経由）
音声入出力	入力：RCA×16（CH9-16は変換ケーブル経由） / 出力：RCA×1
アラーム入出力	入力：16系統 / 出力：1系統（DC30V/1A）
USB / LAN	USB2.0×2 / 1000BASE-T RJ-45×1
電源電圧 / 消費電力	AC100V（付属ACアダプター） / 27W
使用可能環境	5〜40℃ / 10〜80％（結露なきこと）
外形寸法 / 質量	W378×H50×D318mm / 約3,500g（HDD 2台搭載時）

FAQ

他社製のAHDカメラは接続できますか？ AHD規格には準拠していますが、映像の乱れ等のリスクがあるため、弊社以外の製品との互換性は保証しておりません。

HDDは最大で何TBまで搭載できますか？標準で4TBを搭載しており、内部にもう1台増設が可能です。詳細な最大容量についてはお問い合わせください。

音声は16チャンネル全て録音できますか？はい、全16CHに対応しています。ただしCH9〜16は付属のAV変換ケーブルを使用する必要があります。

スマートフォンで見るためのアプリはありますか？はい、「TrueEyes」シリーズのアプリを使用することで、iPhoneやAndroid端末から遠隔監視が可能です。

UTC機能とは何ですか？映像用の同軸ケーブルを通じて、レコーダー側からカメラの設定メニュー（OSD）を操作できる機能です。

30fpsでの滑らかな録画は可能ですか？本機は全チャンネル合計のレート制約により、各チャンネル最大15fpsとなります。

IPカメラは何台まで接続できますか？合計16台まで接続可能ですが、リソースの関係上、安定運用のために5台程度までの接続を推奨しています。

バックアップはどのように行いますか？前面または背面のUSB端子にUSBメモリを接続し、メニューからAVIまたは独自形式(RMS)で切り出し可能です。

HDMIとVGAの同時出力は可能ですか？可能ですが、HDMIをQHD(2560×1440)以上に設定するとVGA端子は出力されなくなる仕様です。

HDDの交換時期の目安は？ 24時間稼働の監視用途では、安定稼働のために約2年ごとの定期交換を推奨しております。
