警報音付き押ボタン送信機（４周波切替対応型） [TXF-117]

警報音付き押ボタン送信機（４周波切替対応型） [TXF-117]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ワイヤレスセキュリティ 426MHz小電力無線 IP54防雨

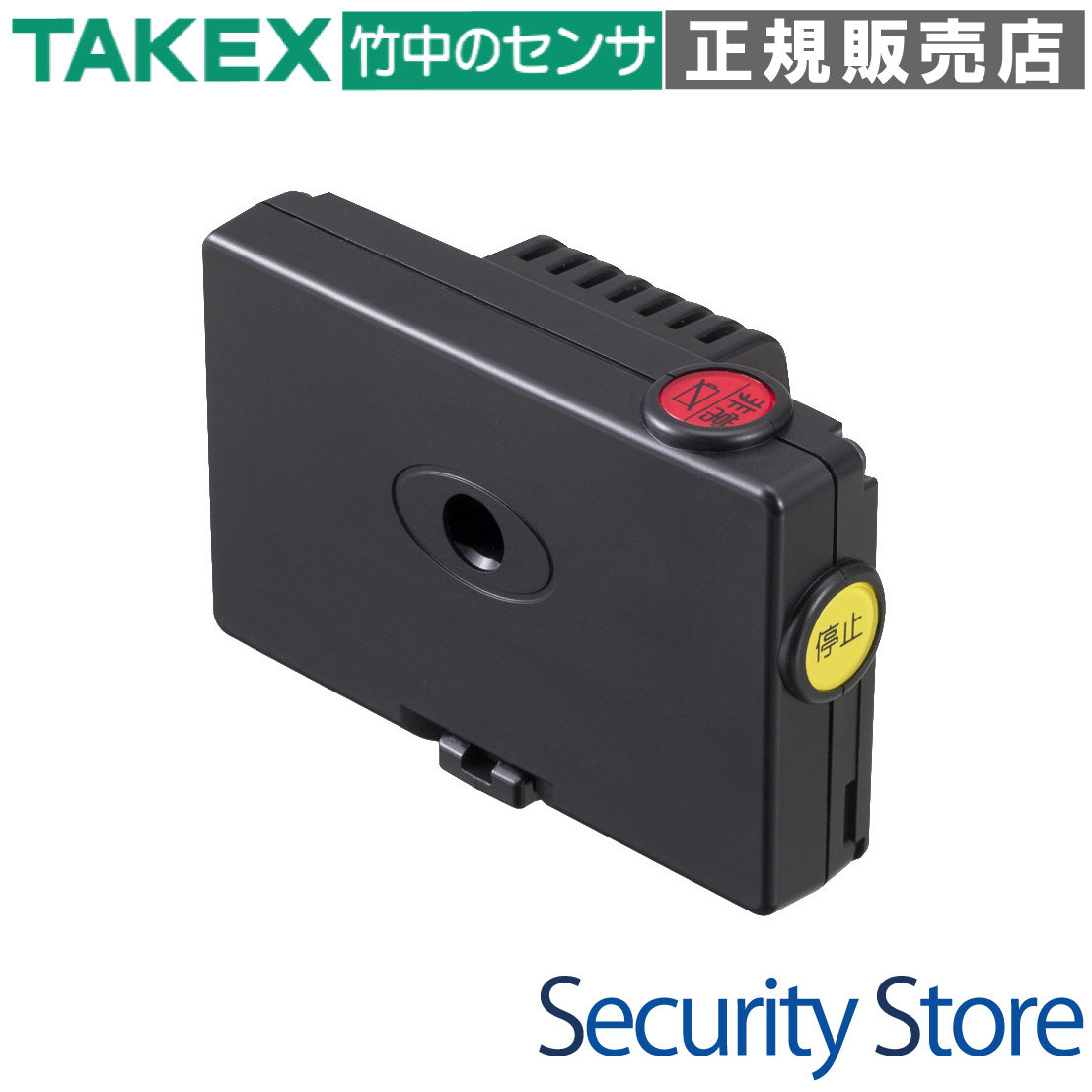

TXF-117 警報音付き押ボタン送信機（4周波切替対応型）

電波混信に強い4周波切替機能を搭載し、現場での即時報知と遠隔通報を両立させた、高信頼の緊急通報用ワイヤレス送信機です。

TXF-117は、小電力セキュリティシステム専用の426MHz帯を使用した、携帯・据付両用の送信機です。最大約90dBの大音量警報機能を内蔵しており、異常発生を周囲に知らせると同時に、受信機へ確実な信号伝送を行います。防雨構造（IP54相当）により屋外設置も可能で、工場、施設、店舗などの緊急連絡システムに最適です。

  • 型番： TXF-117
  • 製品種別： 警報音付き押ボタン送信機
  • 無線規格： 426MHz帯（小電力セキュリティシステム）
  • 到達距離： 約100m（見通し距離）
  • 保護構造： IP54相当（防雨構造）
  • 電源： 単4形アルカリ乾電池 × 2

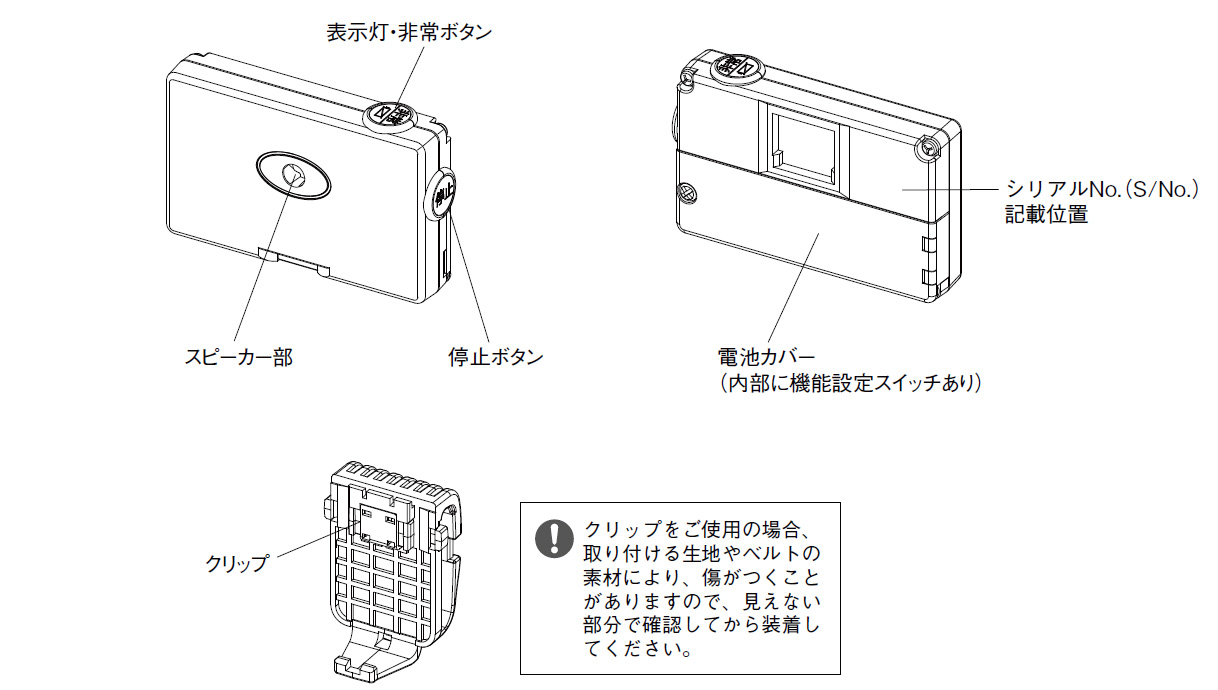

TXF-117 警報音付き押ボタン送信機

資料ダウンロード

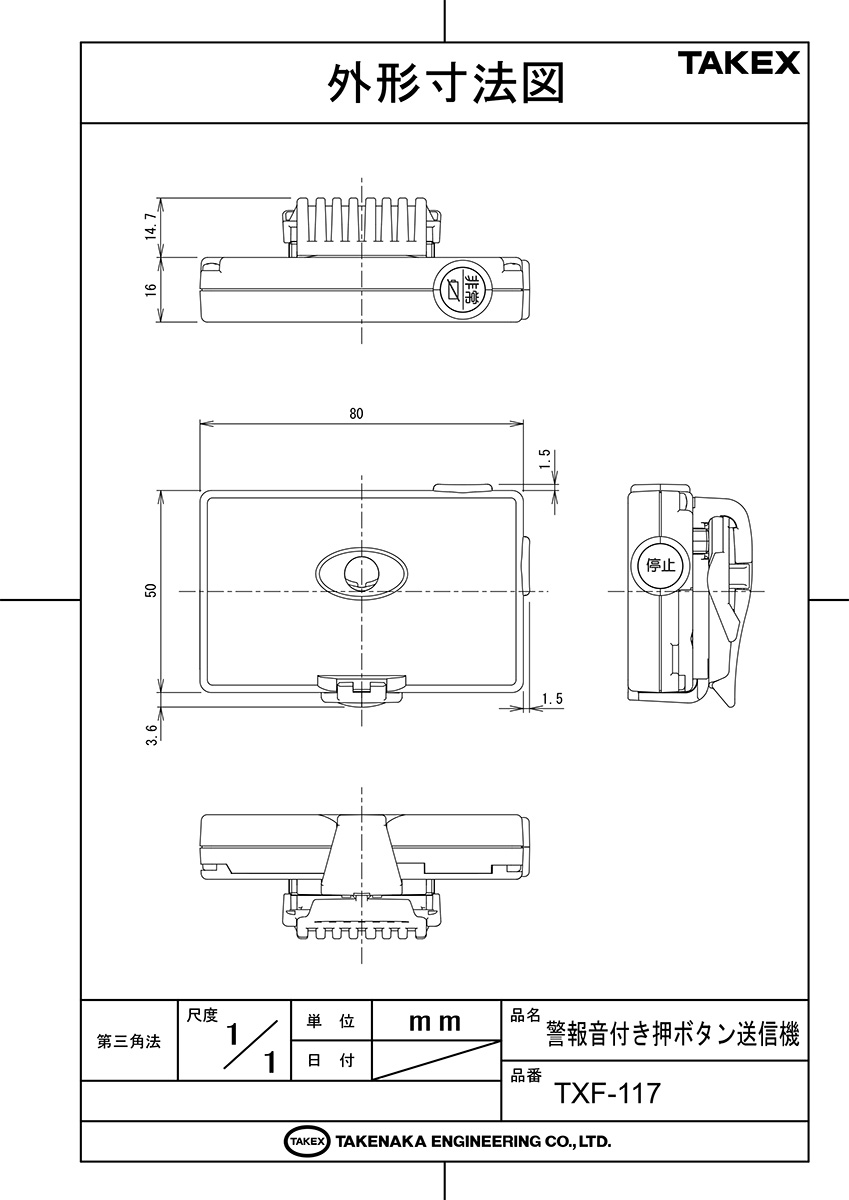

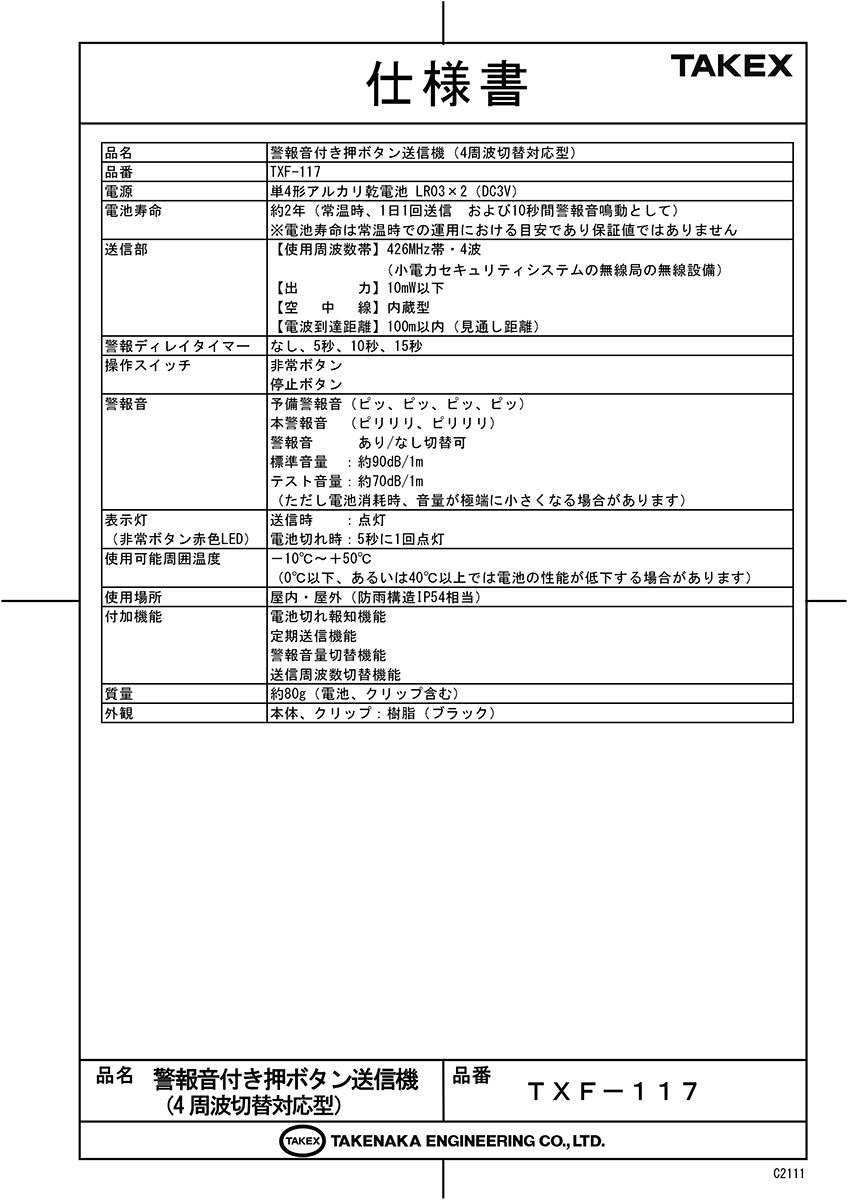

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場・作業現場の緊急呼出用
  • 店舗・窓口の非常通報システム
  • 介護施設・病院のナースコール補助
  • 屋外施設の守衛・巡回連絡用

導入前に確認したいポイント

  • 受信機が4周波切替対応か（F1〜F4設定用）
  • 設置場所に金属板や鉄筋壁などの遮蔽物がないか
  • 警報音の有無（サイレント設定）の要否
  • 誤報防止のディレイタイマー設定の必要性

特長

4周波切替対応で電波混信を最小化

無線通信部に4周波切替対応型を採用しました。複数の送信機や中継機が混在する大規模なワイヤレスシステムにおいても、DIPスイッチでチャンネル（F1〜F4）を切り替えることで、パケット衝突や電波干渉のリスクを大幅に軽減し、安定した通信環境を構築できます。

最大約90dBの大音量報知と音量切替

本体に強力なスピーカーを内蔵し、1m地点で最大約90dBの警報音を発生させます。現場での確実な異常周知を可能にするとともに、メンテナンスやテスト時には約70dBへ音量を下げる「テストモード」も搭載。さらに、強盗対策などのサイレント通報が必要な場合は、音を鳴らさない設定も可能です。

過酷な環境に耐えるIP54防雨構造

屋外の軒下や水回りのある現場でも安心して運用できるよう、IP54相当の防雨構造を採用しました。従来のモデルよりもさらにコンパクトな設計となり、壁面への据付だけでなく、付属クリップによる携帯運用の利便性も向上しています。

「ハートビート機能」による死活監視

送信機から受信機に対し、定期的に通信状態を確認する定期送信信号（ハートビート）を自動発信します。万が一、電池切れや故障、遮蔽物による通信途絶が発生した場合、受信機側で異常を検知できるフェールセーフ構造となっています。

誤操作を防ぐ「警報ディレイタイマー」

ボタンを押してから実際に報知・送信を開始するまでの時間を「なし・5秒・10秒・15秒」から選択可能です。予備報知音（ピッ、ピッ）が鳴っている間に停止ボタンを押せばキャンセルできるため、携帯中の不意な接触による誤操作対策に有効です。

電池長寿命化とローバッテリー通知

省電力設計により、付属の単4電池2本で約2年の長寿命（1日1回送信想定）を実現しました。電池電圧が低下した際は、本体LEDの点滅で視覚的に知らせるだけでなく、受信機へ電池切れ信号を送信し、システム全体でメンテナンス時期を把握できます。

設定を保護する不揮発性メモリー

受信機とのペアリング情報（ID）はEEPROMに保存されるため、電池交換時に登録内容が消失することはありません。再登録の手間がなく、スムーズなメンテナンスが可能です。

選定時に評価したい強み

  • 高い到達性： ノイズを避ける4周波切替と高出力10mW設計。
  • 現場完結型： 本体のブザー音で、受信機から離れた場所でも発報を確認可能。
  • 柔軟な設定： ディレイ、音量、周波数など現場に合わせたカスタマイズ。
  • 容易な施工： 完全ワイヤレスのため、配線工事不要で即導入可能。

LED表示と動作状態

状態 LED（赤）の挙動 警報音の挙動 送信ステータス
正常送信時 連続点灯 「ピリリリ」と本警報音 警報信号を送信
ディレイ作動中 消灯（設定による） 「ピッ、ピッ」と予備音 送信待機状態
電池切れ検知 5秒に1回点滅 （電圧に従い低下） 電池切れ信号を送信
電池投入時 約5秒後に1回点灯 「ピッ、ピッ」 初期パケット送信

製品仕様

項目 内容
品名 警報音付き押ボタン送信機（4周波切替対応型）
品番 TXF-117
電源 単4形アルカリ乾電池 LR03×2 (DC3V)
電池寿命 約2年（常温時、1日1回送信 および10秒間警報音鳴動として）
※常温時での目安であり、保証値ではありません
使用周波数帯 426MHz帯・4波（小電力セキュリティシステムの無線局の無線設備）
送信出力 10mW以下
空中線 内蔵型
電波到達距離 100m以内（見通し距離）
警報ディレイタイマー なし、5秒、10秒、15秒（内部スイッチ切替）
操作スイッチ 非常ボタン、停止ボタン
警報音仕様 予備警報音（ピッ、ピッ…）／本警報音（ピリリリ…）
警報音あり／なし切替可
標準：約90dB/1m、テスト：約70dB/1m
表示灯 非常ボタン内蔵 赤色LED（送信時：点灯／電池切れ時：5秒に1回点滅）
使用可能周囲温度 －10℃〜＋50℃（0℃以下、あるいは40℃以上では電池性能低下の可能性あり）
使用場所 屋内・屋外（防雨構造IP54相当）
付加機能 電池切れ報知機能、定期送信機能、警報音量切替機能、送信周波数切替機能
質量 約80g（電池、クリップ含む）
外観 本体、クリップ：樹脂（ブラック）

FAQ

Q：電波はどのくらいの距離まで届きますか？ A：障害物のない見通し距離で約100mです。ただし、金属製の壁や鉄筋コンクリート、断熱材（アルミ箔付）などがある場合は距離が極端に短くなるため、必要に応じて中継機の設置をご検討ください。
Q：屋外で雨に濡れても大丈夫ですか？ A：IP54相当の防雨構造ですので、通常の降雨であれば屋外でも使用可能です。ただし、水没やホースによる直接の放水、常に結露が発生する場所での使用は避けてください。
Q：4周波切替はどのように設定しますか？ A：電池カバー内部にあるDIPスイッチを操作することで、F1〜F4のチャンネルを選択できます。旧型の単一周波数受信機と組み合わせる場合は、必ずF1（出荷時設定）でご使用ください。
Q：電池交換のタイミングはどうすればわかりますか？ A：電池電圧が低下すると、本体の赤色LEDが5秒に1回点滅してお知らせします。また、受信機側でも電池切れ信号を受信してアラートを出すことができます。点滅が始まったら速やかに新品の単4アルカリ電池2本と交換してください。
Q：ボタンを間違えて押してしまった場合、止められますか？ A：ディレイタイマー（5秒〜15秒）を設定している場合、予備報知音が鳴っている間に側面の「停止ボタン」を押せば、送信および本警報をキャンセルできます。
Q：電池を抜くと受信機への登録情報は消えてしまいますか？ A：不揮発性メモリー（EEPROM）を搭載しているため、電池を抜いても登録IDや設定情報は消えません。電池交換後の再登録作業は不要です。
Q：警報音を鳴らさずに通報だけすることは可能ですか？ A：可能です。内部のDIPスイッチで警報音の「有無」を設定できます。強盗対策などの無音通報が必要な場合は「なし」に設定してください。
Q：複数の送信機を使う場合、周波数は分けたほうがいいですか？ A：基本的には同じシステム内であれば同一周波数で問題ありません。隣接する別のシステムがある場合や、電波混信が激しい環境でのみ、異なる周波数（F1〜F4）をご活用ください。
Q：付属のクリップは取り外し可能ですか？ A：はい、スライド式で取り外しが可能です。壁面に固定して使用する場合はクリップを外し、背面の取付穴等を利用して設置してください。
Q：定期送信（ハートビート）のメリットは何ですか？ A：送信機が生きて動作していることを常に受信機へ伝えています。これにより、いざという時に「実は壊れていた」「電波が届かなくなっていた」という失報リスクを事前に防ぐことができます。
