TAKEX（竹中エンジニアリング）ワイヤレスセンサー熱感知器 426MHz帯小電力

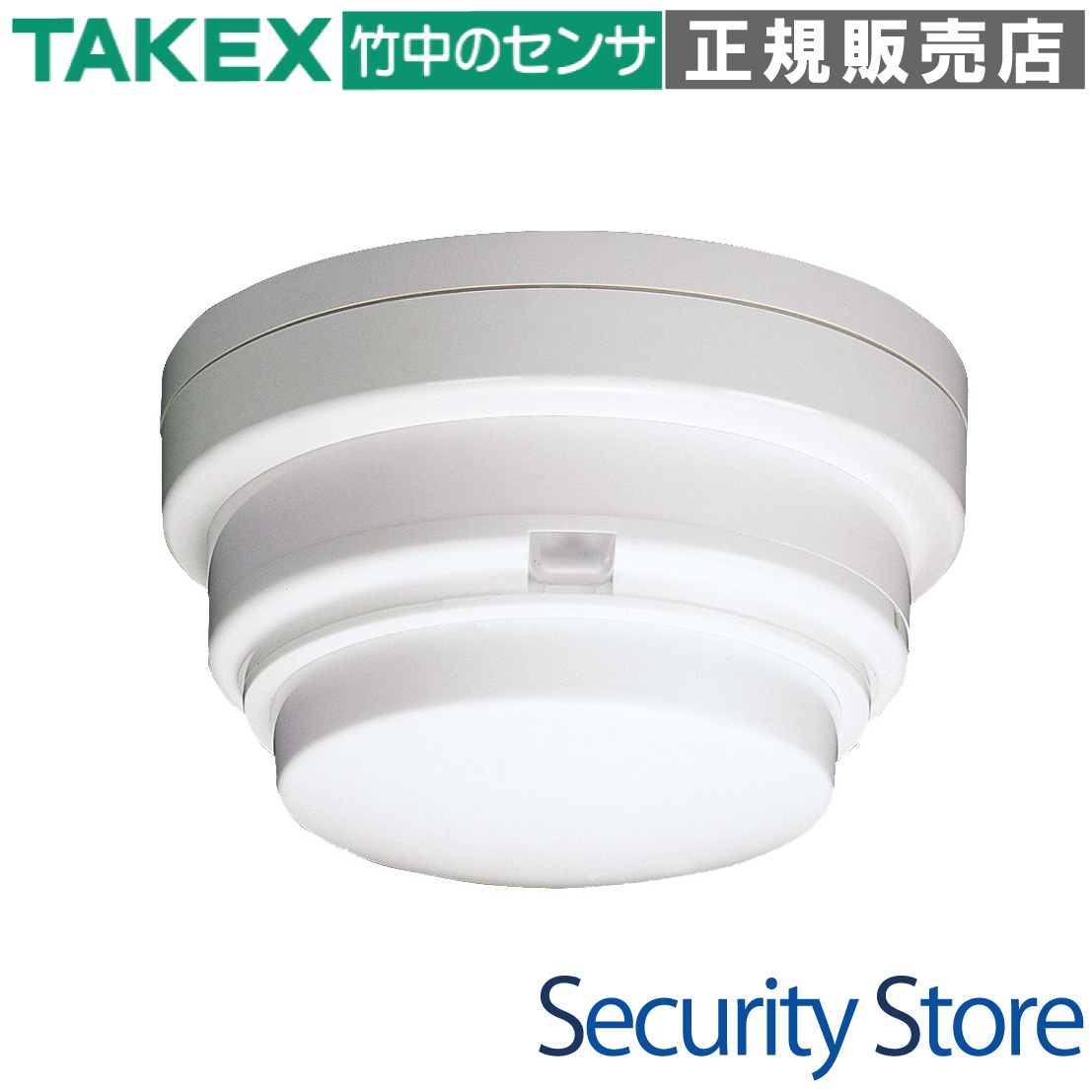

TXF-102NRD 差動式熱感知送信機（４周波切替対応型）

急激な温度上昇を検知する「差動式熱感知器」と、長距離通信が可能な「4周波切替対応型送信機」を一体化した、高信頼の小電力ワイヤレスセンサーです。

型番： TXF-102NRD
方式： 差動式（1種ヘッド）
無線仕様： 426MHz帯小電力セキュリティシステム（4波切替対応）
主な用途： 火災初期の急激な温度上昇の検知、自主防災、施設監視
設置場所： 屋内専用（天井・壁面）
電源： 専用リチウム電池（約8年寿命）または外部電源DC5〜15V

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

倉庫・工場・オフィスの自主防災監視
火災初期の急激な熱変化の早期発見
配線困難な場所へのセンサー増設
既存の小電力ワイヤレス受信機との連携

導入前に確認したいポイント

消防法上の「自動火災報知設備」ではありません
見通し100m以上の距離には中継機の検討が必要
取付面が金属の場合は電波到達距離が低下します
電池運用か外部電源運用かを選択（併用不可）

特長

4周波切替対応による高い信頼性

無線部に4周波切替対応型を採用。送信機や中継機を多数使用する現場において、周波数を分散させることで電波混信を最小限に抑え、ワイヤレスシステム全体の信頼性を大幅に向上させます。

誤報を抑える「差動式」感知テクノロジー

周囲温度が一定に達するのを待つのではなく、「急激な温度変化率」を検知する差動式（1種ヘッド）を採用。緩やかな温度変化には反応しないため、環境変化による誤報を抑えつつ、火災による急激な温度上昇をいち早く捉えます。

約8年の驚異的な電池長寿命

省電力設計の追求により、付属の専用リチウム電池で約8年の長寿命を実現。メンテナンス工数を大幅に削減し、長期的なランニングコストを抑えることが可能です。（※常温時、1日100回送信の場合の目安値）

広域をカバーする長距離ワイヤレス通信

障害物への回折性が高い426MHz帯の電波を使用。見通し距離で約100mの長距離送信を実現しており、大規模な倉庫や工場においても安定した通信環境を構築できます。必要に応じて中継機を追加することで、さらなる広域警戒も可能です。

死活監視を支える「定期送信機能」

発報がない待機時でも、内部タイマーにより定期的に状態信号を受信機へ送信。万が一の故障や電池切れ、第三者による破壊などで信号が途絶えた場合には受信機側で異常を検知できる、高度な自己診断機能を備えています。

運用を停止させない「電池切れ報知機能」

電圧が低下すると、本体のLEDが点滅して現場での視認性を高めると同時に、受信機へ電池切れ信号を送信。完全に動作が停止する前に計画的な電池交換を促し、システムのダウンタイムを防ぎます。

柔軟な「電源選択」と「施工性」

配線不要な「専用リチウム電池駆動」と、常時給電が可能な「外部電源（DC5〜15V）駆動」の2パターンを選択可能。取付ベースは標準的な配線ピッチ（83.5 P.C.D / 66.7 P.C.D）に対応しており、既設のリプレイスもスムーズです。

強固な「本体タンパー」による自己防衛

送信機本体が取付ベースから不正に取り外されたり、筐体がこじ開けられたりした場合、即座に異常信号を送信。システムの無効化を防ぐ高いセキュリティ性を確保しています。

    選定時に評価したい強み
    混信対策： 4波切替により大規模システムでも安定稼働
長寿命： 約8年の電池寿命で交換の手間を大幅に軽減
高精度： 差動式1種ヘッドによる確実な火災検知
多機能： 定期送信、電池切れ報知、タンパーなど充実の監視機能



施工・設置ガイド

本機を適切に運用いただくための施工およびテスト手順です。無線機器の特性を考慮した設置が必要です。

確認項目	この製品での考え方
取付場所	屋内専用。金属板やスチール什器の直近、アルミ箔付断熱材の近くは避けてください。
電源設定	電池使用時は内部スイッチを【電池】に、外部電源時は【外部電源】に設定。併用は故障の原因です。
動作テスト	1000W程度のドライヤーを使用し、5〜10cm離して温風を当てます。ライター等の火気は厳禁です。
登録作業	受信機の至近距離（1m以内）で、DIPスイッチ3番を一時的にb接点に切り替えて送信させ登録します。

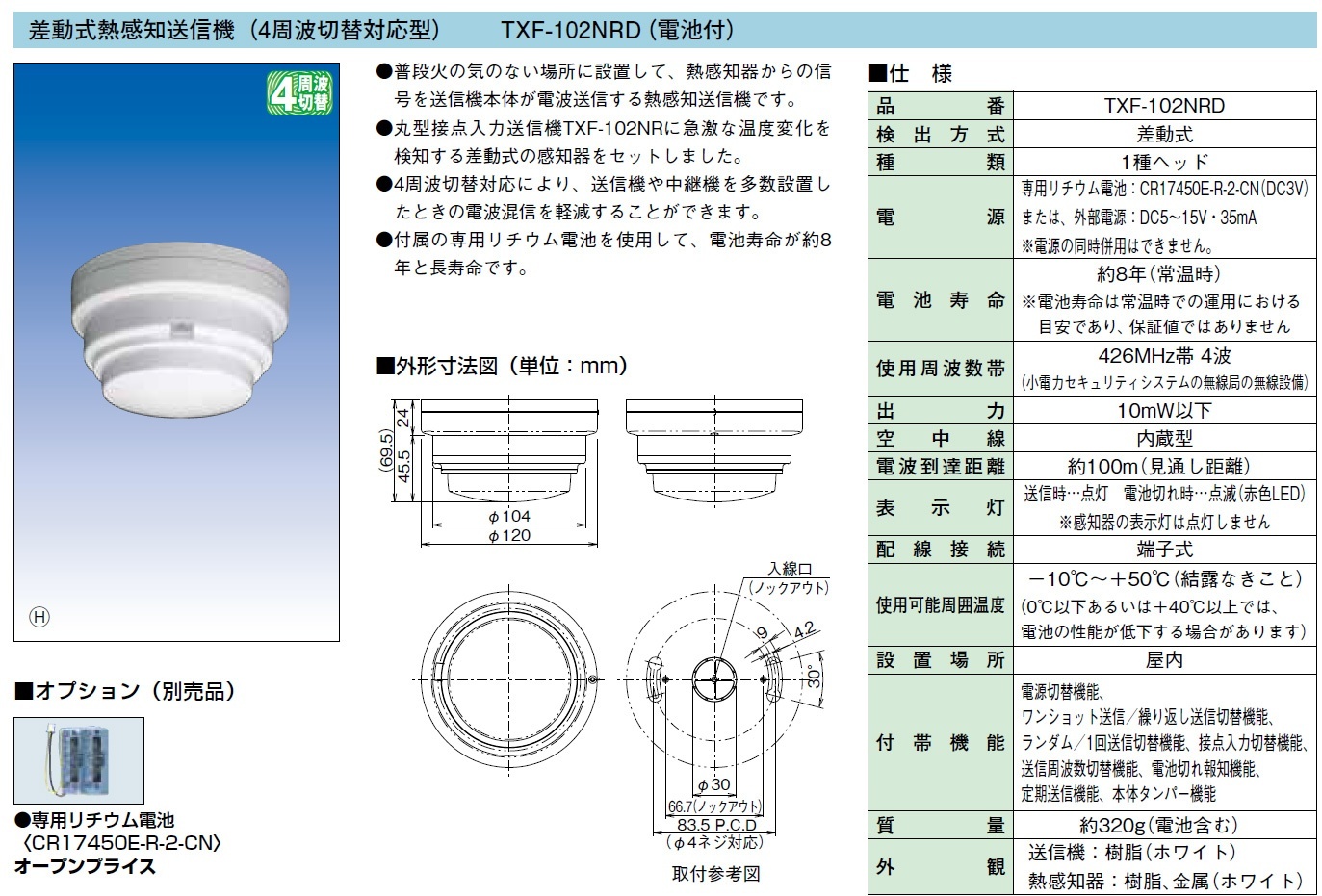

製品仕様

項目	内容
品名	差動式熱感知送信機（4周波切替対応型）
品番	TXF-102NRD
検出方式	差動式
種類	1種ヘッド
電源	専用リチウム電池：CR17450E-R-2-CN（DC3V）または、外部電源：DC5 〜 15V　35mA ※ 電源の同時併用はできません
電池寿命	約8年（常温時、目安であり保証値ではありません）
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力	10mW 以下
空中線	内蔵型
電波到達距離	約100m（見通し距離）
表示灯	送信時：点灯 / 電池切れ時：点滅（赤色LED） ※ 感知器（ヘッド）の表示灯は点灯しません
配線接続	端子式
使用可能周囲温度	－10℃ 〜＋50℃ （0℃以下または＋40℃以上では電池機能が低下する場合があります）
設置場所	屋内（天井・壁面）
付帯機能	電源切替機能、ワンショット送信／繰り返し送信切替、ランダム／1回送信切替、接点入力切替、送信周波数切替、電池切れ報知機能、定期送信機能、本体タンパー機能
質量	約320g（電池含む）
外観	送信機：樹脂（ホワイト）、熱感知器：樹脂・金属（ホワイト）

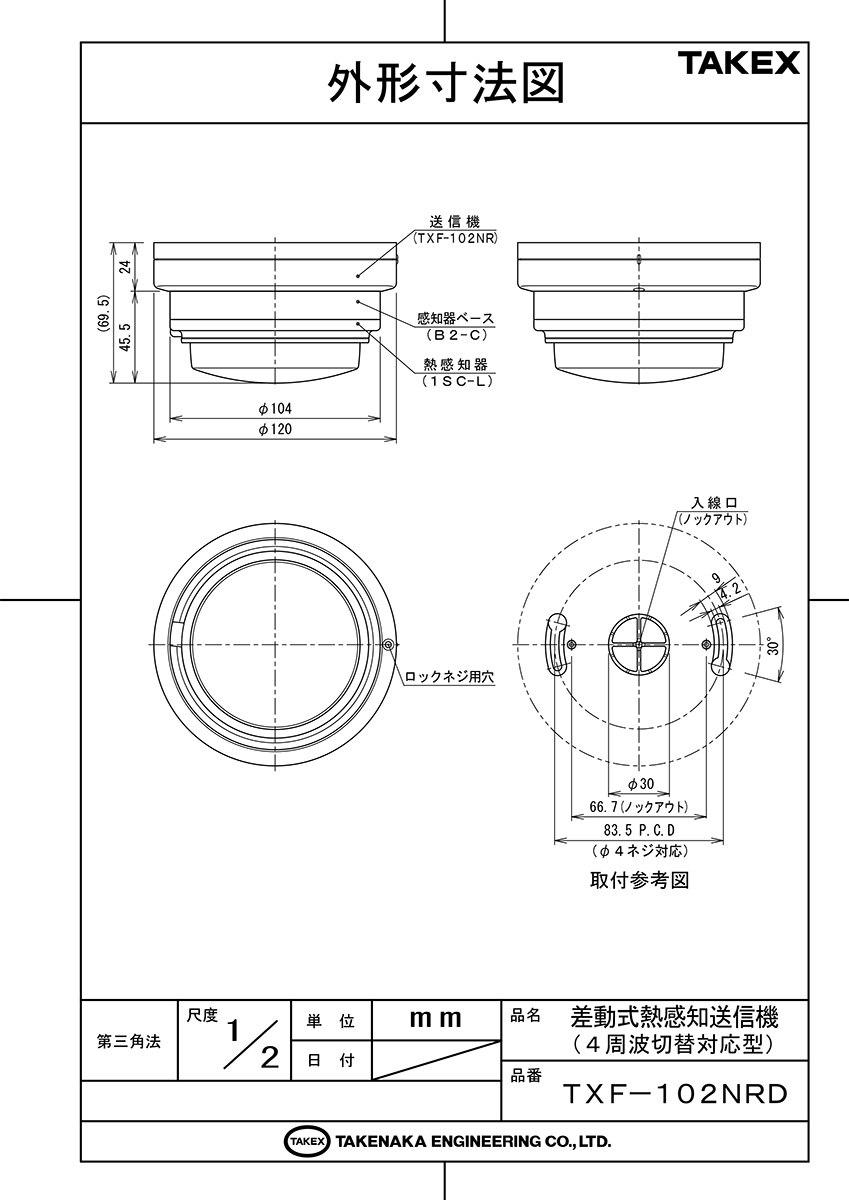

外形寸法	ベース外径：φ120mm / φ104mm、全高：69.5mm

FAQ

Q：消防署への申請が必要な火災報知設備として使用できますか？ A：いいえ、本機は消防法で定められた自動火災報知設備の代替品ではありません。あくまで自主防災や防犯システムの一環として使用する機器です。

Q：電池寿命が8年とありますが、どのような条件ですか？ A：常温環境下で、1日100回送信（警報・定期送信含む）を行った場合の目安です。環境温度が極端に低い、または高い場所では寿命が短くなることがあります。

Q：電池と外部電源をバックアップ用として同時に接続しても良いですか？ A：いいえ、絶対に併用しないでください。基板の焼損や電池の破裂、発火を招く恐れがあります。必ずどちらか一方の設定で使用してください。

Q：4周波切替対応とは何ですか？ A：電波のチャンネルを4つの中から選択できる機能です。近隣で同様のシステムが稼働している場合や、同じ現場で多数の送信機を使う場合の電波混信を避けることができます。

Q：動作テストはどのように行えば良いですか？ A：家庭用ドライヤーの温風を5〜10cm離した位置から当ててください。40秒程度で発報します。ライターの火などを直接当てることは、機器が溶融・故障するため厳禁です。

Q：電池が切れた場合、受信機側で分かりますか？ A：はい、電池電圧が低下するとパケット内に「電池切れ信号」を載せて送信します。受信機側でどの送信機の電池が消耗しているかを特定可能です。

Q：電波が届かない場合はどうすれば良いですか？ A：別売の中継機を設置してください。また、取付面が鉄板などの金属である場合は、少し離して設置するだけで改善することがあります。

Q：熱感知器（ヘッド部分）のランプが光りません。 A：本製品の仕様として、感知器ヘッドのLEDは点灯しません。発報状態は送信機本体側の赤色LEDの点灯で確認してください。

Q：定期送信機能とはどのような機能ですか？ A：センサーが作動していない時でも、一定時間おきに「自分は正常に動いている」という信号を送る機能です。受信機側で通信途絶を監視できるため、故障の早期発見に繋がります。

Q：屋根のある屋外や半屋外で使用できますか？ A：いいえ、屋内専用です。湿気や結露、埃などにより内部基板が劣化する恐れがあるため、屋外環境での使用は避けてください。
