TAKEX（竹中エンジニアリング）警報デバイス LEDフラッシュ DC12-24V 屋外・屋内

LFS-12YN LEDフラッシュマルチサイレン（黄色）

高輝度LEDの閃光と最大90dBの大音量サイレンを組み合わせた、多機能警報デバイスです。異常発生時の注意喚起や不審者への威嚇に高い効果を発揮します。

型番： LFS-12YN
製品名： LEDフラッシュマルチサイレン
カテゴリ： 警報・威嚇機器（LED・サイレン）
閃光色： 黄色（注意喚起・報知用途に最適）
設置場所： 屋内・屋外（IP43相当・防雨構造）
電源： DC10.5〜28V（極性なし）

資料ダウンロード

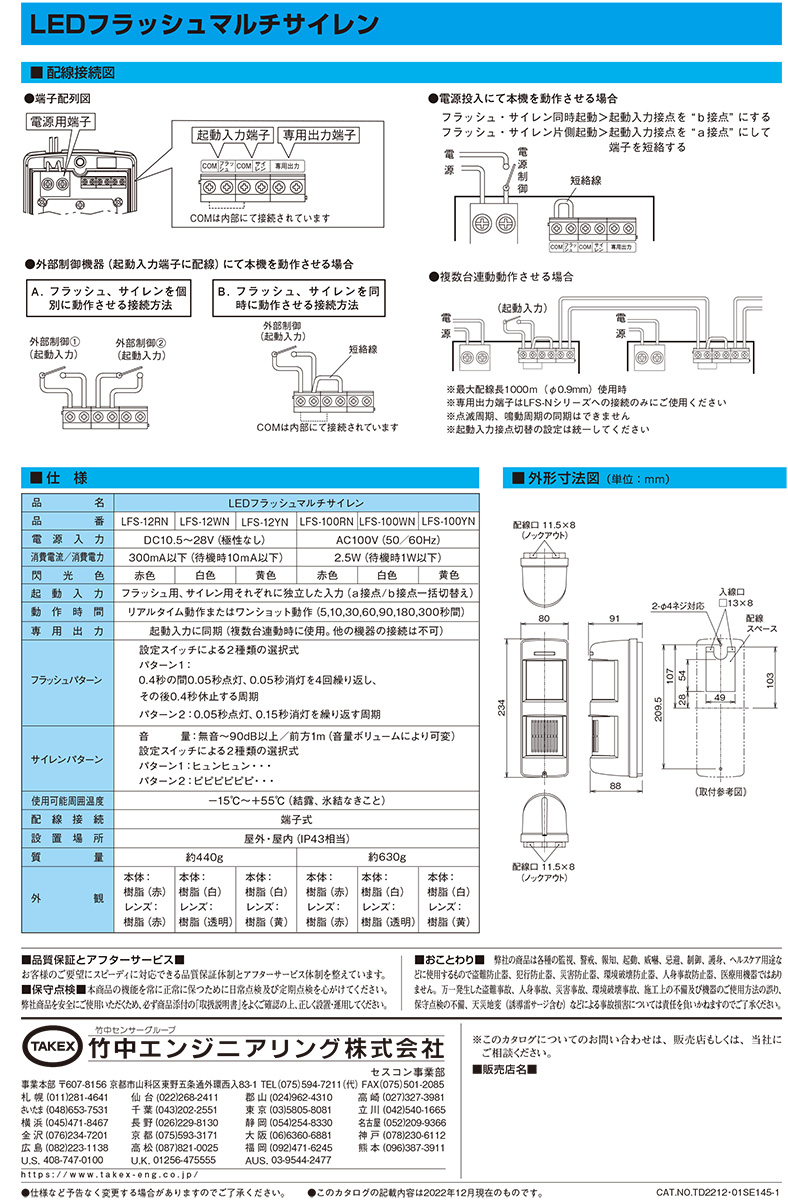

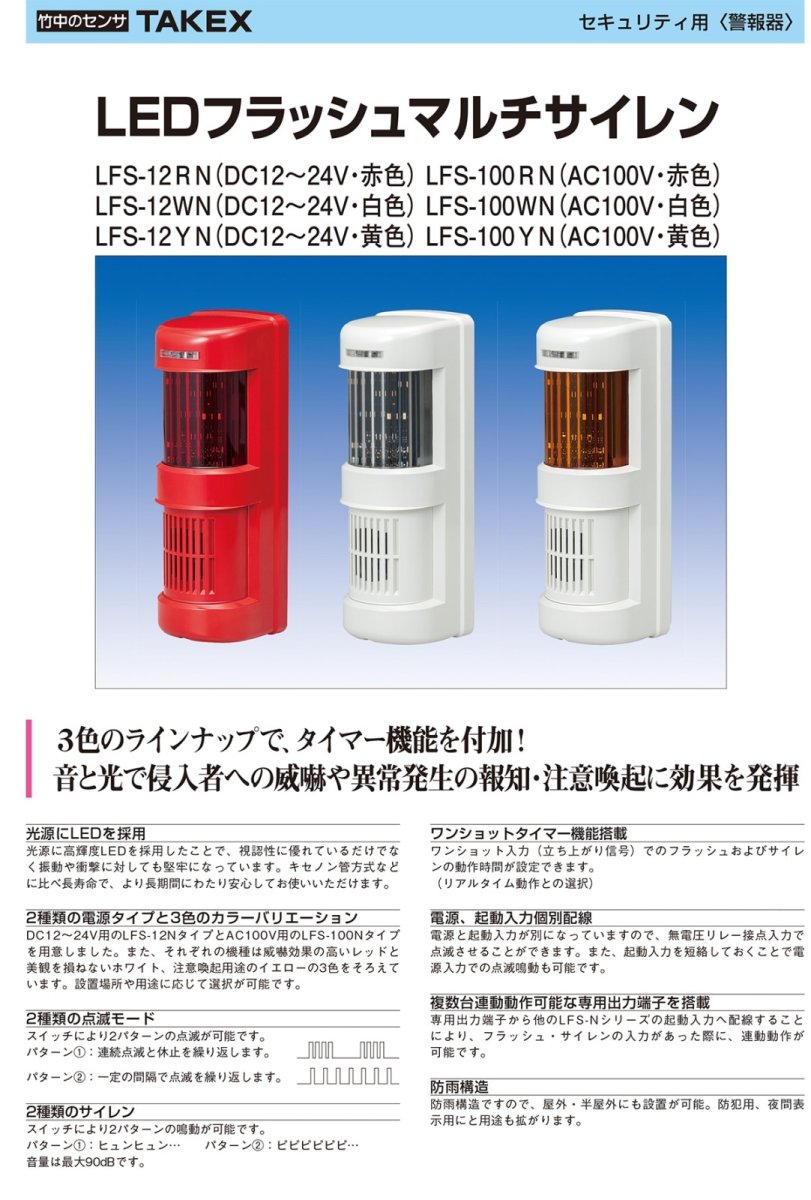

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場・施設の異常発生報知
駐車場の出庫注意喚起
防犯システムとの連動による威嚇
設備故障時などの視覚・聴覚報知

導入前に確認したいポイント

電源仕様（DC12V〜24V対応）
サイレンの最大音量（90dB）の受容性
IP43（防雨）を超える激しい浸水環境ではないか
設置場所への配線ルートの確保

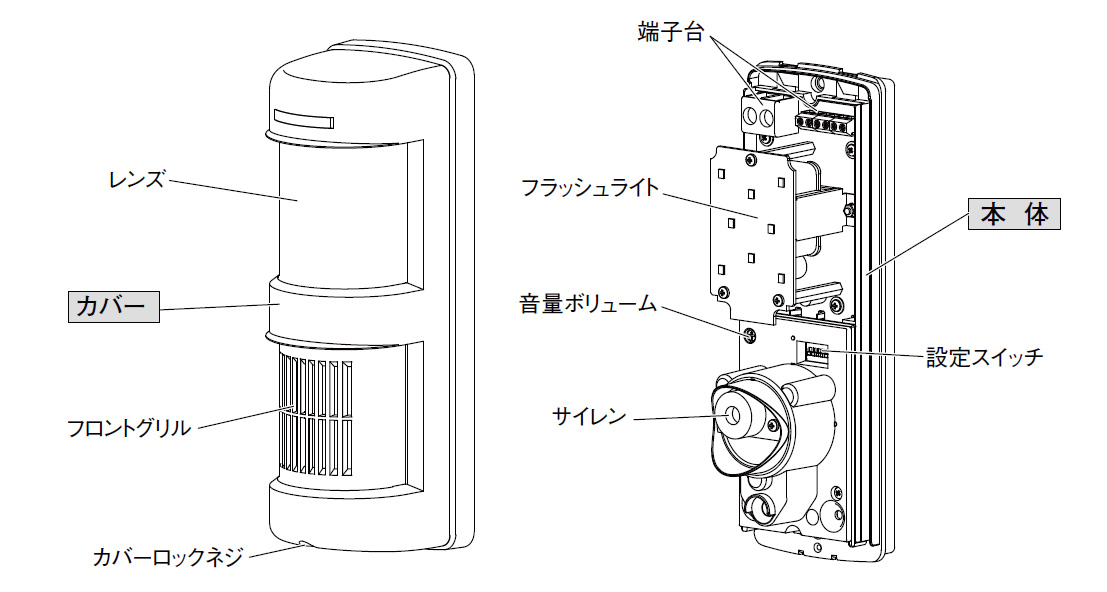

特長

高輝度LED採用による圧倒的な視認性と長寿命

光源に高効率な高輝度LEDを実装。従来のキセノン管方式に比べ、振動や衝撃に対して非常に堅牢であり、球切れの心配がほとんどない長寿命設計を実現しています。夜間はもちろん、日中でも優れた視認性を発揮し、確実に異常を伝えます。

用途に合わせて選べる2種類の点滅モード

内部のスイッチ操作により、視覚効果の異なる2パターンの点滅周期を選択可能です。「連続点滅と休止を繰り返すパターン」と「一定間隔で点滅を繰り返すパターン」があり、緊急度や現場の状況に合わせた最適な設定が行えます。

音量調節可能な2パターンのサイレン機能

警報音は「ヒュンヒュン…」と「ピピピピ…」の2種類を内蔵。前方1mで90dB以上の大音量を誇ります。また、音量調整ボリュームを搭載しているため、環境に合わせて無音から最大音量まで自在にカスタマイズが可能です。

柔軟な運用を支えるワンショットタイマー機能

入力信号に連動するリアルタイム動作だけでなく、一度の信号入力で設定時間だけ動作し続けるワンショットタイマー機能を搭載。5秒から300秒まで8段階の細かな時間設定が可能で、システムの仕様に合わせた運用が可能です。

電源・起動入力の個別配線設計

電源入力と起動信号入力の端子が分かれているため、無電圧接点での制御が容易です。また、これらを短絡しておくことで、電源の供給自体をオン・オフして制御するシンプルなシステム構成にも対応します。

現場での施工性を高める配線・端子仕様

極性なしの電源入力（DCタイプ）や、a接点/b接点を切り替え可能な入力接点論理など、現場での施工トラブルを未然に防ぐ設計が施されています。背面ノックアウトの活用により、露出配線・隠ぺい配線のどちらにもスマートに対応可能です。

複数台の連動動作を容易にする専用出力端子

本機には「専用出力端子」が備わっており、1台目の入力をトリガーとして他のLFS-Nシリーズを同時に動作させることができます。広大な敷地や複数のフロアで同時に警報を鳴らしたい場合に、複雑な配線なしで同期が可能です。

屋外設置に対応する防雨構造（IP43相当）

IP43相当の防雨構造を採用しているため、屋外や半屋外の壁面への設置が可能です。防犯用途から工場内の設備報知まで、幅広いシーンで場所を選ばず導入いただけます。

    選定時に評価したい強み
    LEDの信頼性： メンテナンスコストを削減する長寿命設計。
細やかな設定： 閃光・音・時間のすべてを現場で調整可能。
施工の柔軟性： 極性なし電源、a/b接点切替、連動出力などを網羅。
3色のバリエーション： 用途に合わせて赤・白・黄から選択可能（本機は黄色）。



施工・設置ガイド

本製品はIP43相当の防雨構造ですが、完全に防水を保証するものではありません。以下の施工基準を遵守してください。

壁面への垂直固定： 付属のネジを使用し、取付ピッチ209.5mmで垂直に設置してください。
防水処理： 設置後、壁面との隙間や入線口には必ずコーキング（シリコンパテ等）を施し、浸水および防虫対策を行ってください。
回避環境： 常時水がかかる場所、浴室、油煙・蒸気が当たる場所、腐食性ガスの発生する場所には設置できません。

推奨配線距離（DC電源タイプ LFS-12YN）

使用電線サイズ	DC12V使用時	DC24V使用時
φ0.90mm / 0.75mm2	50m	650m / 750m
φ1.20mm / 1.25mm2	100m	1,100m / 1,300m
φ1.60mm / 2.00mm2	200m	2,000m

内部設定（DIPスイッチ）

スイッチ番号	項目	OFF (下側)	ON (上側)
1	フラッシュパターン	パターン1（休止あり）	パターン2（連続周期）
2	サイレンパターン	パターン1（ヒュンヒュン）	パターン2（ピピピピ）
3	接点論理切替	a接点（閉じて動作）	b接点（開いて動作）
4・5・6	動作時間設定	組み合わせによりリアルタイム〜300秒

トラブルシューティング

現象	想定原因	処置・点検項目
全く動作しない	電圧不足、配線断線	テスターで端子電圧を確認してください。
フラッシュのみ動作	音量設定が「小」	音量ボリュームを右に回してください。
動作が止まらない	a/b接点の設定ミス	スイッチ3の設定を確認してください。

製品仕様

項目	内容
品名	ＬＥＤフラッシュマルチサイレン
品番	ＬＦＳ－１２ＹＮ
電源入力	ＤＣ１０．５〜２８Ｖ（極性なし）
消費電流	３００ｍＡ以下（待機時１０ｍＡ以下）
閃光色	黄色
起動入力	フラッシュ用、サイレン用それぞれに独立した入力（ａ接点／ｂ接点一括切替え）
動作時間	リアルタイム動作またはワンショット動作（５、１０、３０、６０、９０、１８０、３００秒間）
専用出力	起動入力に同期（複数台連動時に使用。他の機器の接続は不可）
フラッシュパターン	設定スイッチによる２種類の選択式パターン１：０．４秒の間０．０５秒点灯、０．０５秒消灯を４回繰り返し、その後０．４秒休止する周期パターン２：０．０５秒点灯、０．１５秒消灯を繰り返す周期
サイレンパターン	音量：無音〜９０ｄＢ以上／前方１ｍ（音量ボリュームにより可変）設定スイッチによる２種類の選択式パターン１：ヒュンヒュン・・・パターン２：ピピピピピピ・・・
使用可能周囲温度	－１５℃〜＋５５℃（結露・氷結なきこと）
配線接続	端子式
設置場所	屋外・屋内（ＩＰ４３相当）
質量	約４４０ｇ
外観	本体：樹脂（白） / レンズ：樹脂（黄）

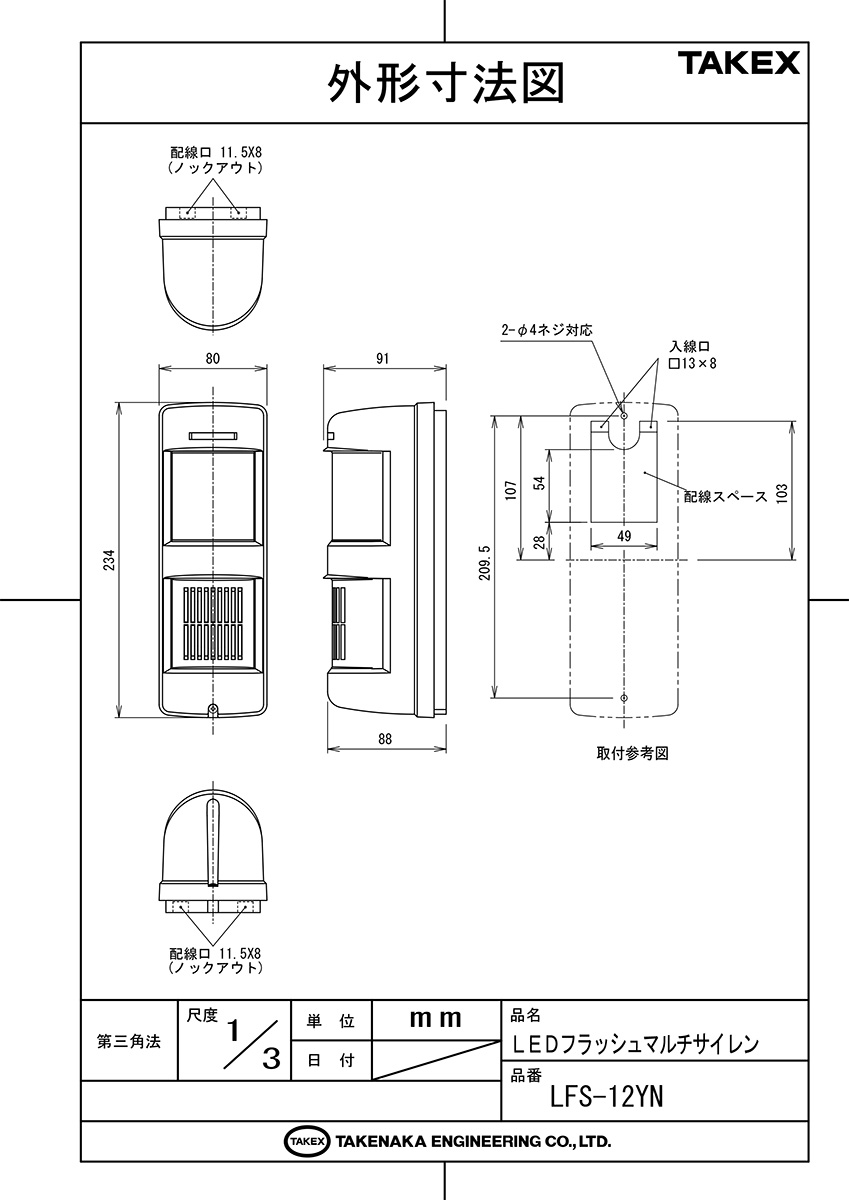

外形寸法	幅80mm × 高さ234mm × 奥行88mm

FAQ

Q：LFS-12YNは屋外で使用できますか？ A：はい、IP43相当の防雨構造を備えているため、屋外の壁面などに設置可能です。ただし、完全防水ではないため、直接水が長時間かかるような場所や浴室などへの設置は避けてください。

Q：サイレンの音量を消すことはできますか？ A：はい、内部の音量ボリュームを左に回しきることで、無音（フラッシュのみ）に設定することが可能です。

Q：DC24Vの電源でも動作しますか？ A：はい、DC10.5Vから28Vまでの広い電圧範囲に対応しており、極性もありませんので安心してご使用いただけます。

Q：フラッシュとサイレンを別々のタイミングで動かせますか？ A：はい、入力端子が「フラッシュ用」と「サイレン用」で独立しているため、個別の接点信号を入力することで個別に制御することが可能です。

Q：点灯時間を短く（または長く）設定したいです。 A：内部のDIPスイッチを設定することで、ワンショットタイマー動作を選択できます。時間は5秒、10秒、30秒、60秒、90秒、180秒、300秒のいずれかに設定可能です。

Q：LEDの寿命はどのくらいですか？ A：LEDは従来のキセノン管などに比べて長寿命であり、一般的に数万時間の点灯が可能です。定期的な交換の手間を大幅に削減できます。

Q：複数台を連動させる際、何台まで接続できますか？ A：専用出力端子を使用することで、理論上は複数台の連動が可能です。1台目の出力を2台目の起動入力へ接続します。最大配線長はφ0.9mmの電線使用時で1000mまでとなります。

Q：b接点（常時閉）の信号で動作させたいのですが。 A：内部のDIPスイッチ3番をONにすることで、b接点（入力が開いた時に動作）モードへ切り替えることができます。

Q：待機時の消費電力はどのくらいですか？ A：DC電源タイプの場合、待機時は10mA以下と非常に低消費電力な設計になっています。

Q：AC100Vで使用したいのですが、どうすればよいですか？ A：本モデル（LFS-12YN）はDC電源用です。AC100Vで使用される場合は、別モデルの「LFS-100YN」をご選定ください。
