TAKEX（竹中エンジニアリング） LEDフラッシュサイレン防犯・報知 AC100V対応屋外設置可

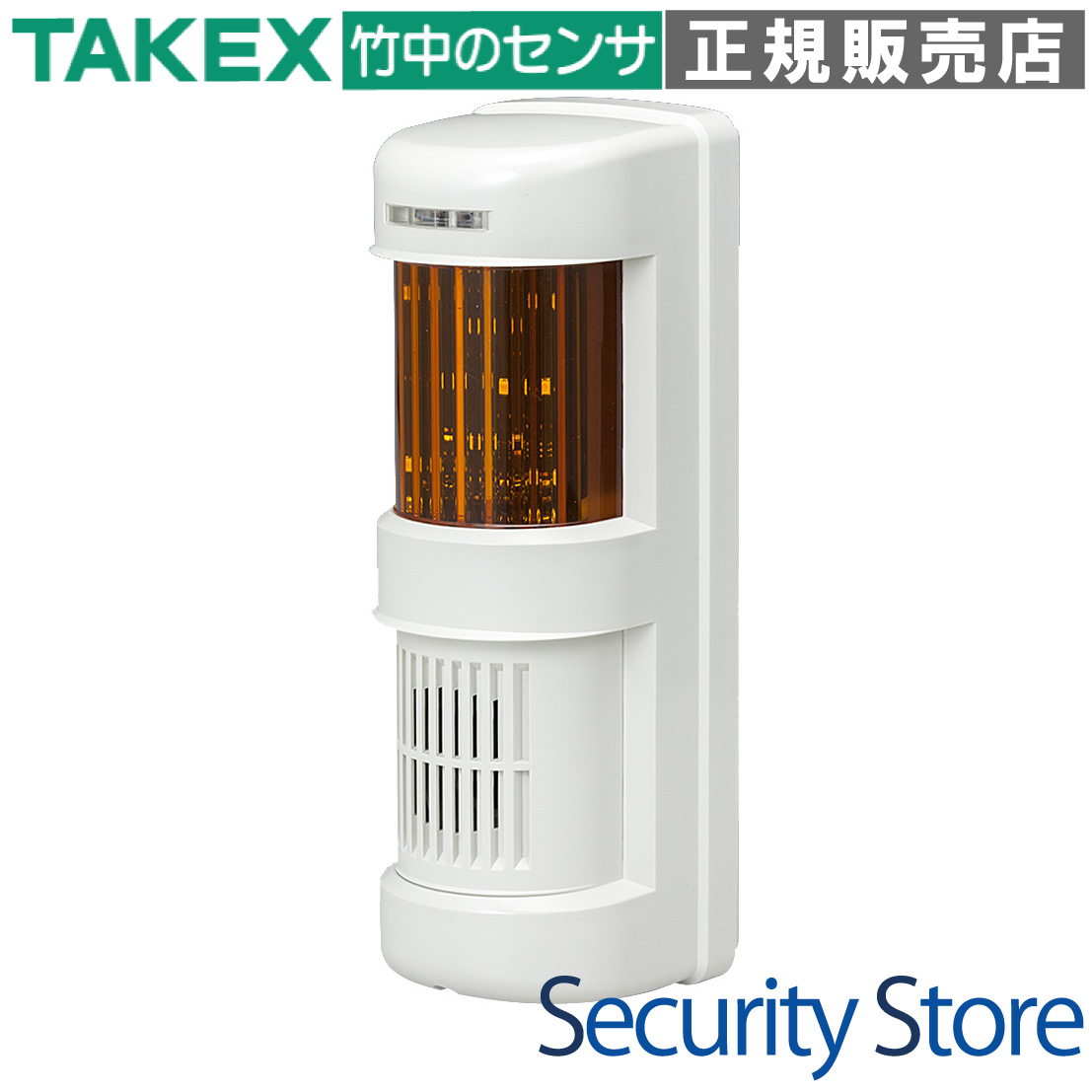

LFS-100YN LEDフラッシュマルチサイレン

高輝度LEDの閃光と最大90dBの大音量サイレンで、侵入者への威嚇や異常発生の報知を強力に行うマルチデバイスです。

AC100V電源に直接対応し、タイマー機能や連動出力を搭載。BtoBのセキュリティ現場や工場の注意喚起において、高い信頼性と施工性を発揮します。

型番： LFS-100YN
製品名： LEDフラッシュマルチサイレン（イエロー）
カテゴリ： 警報・報知機器（光・音）
主な用途： 防犯威嚇、異常報知、作業警告、車両出入警告
設置場所： 屋内・屋外（防雨構造 IP43相当）
電源仕様： AC100V（50/60Hz）

資料ダウンロード

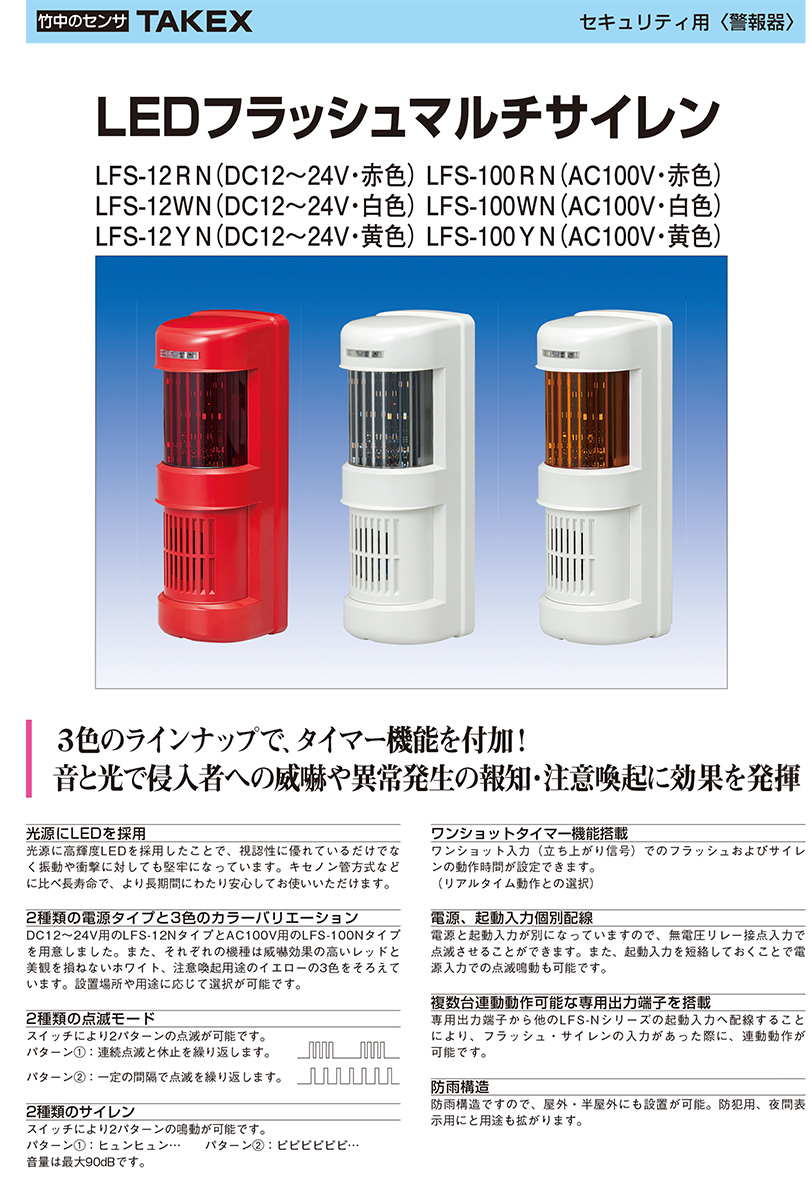

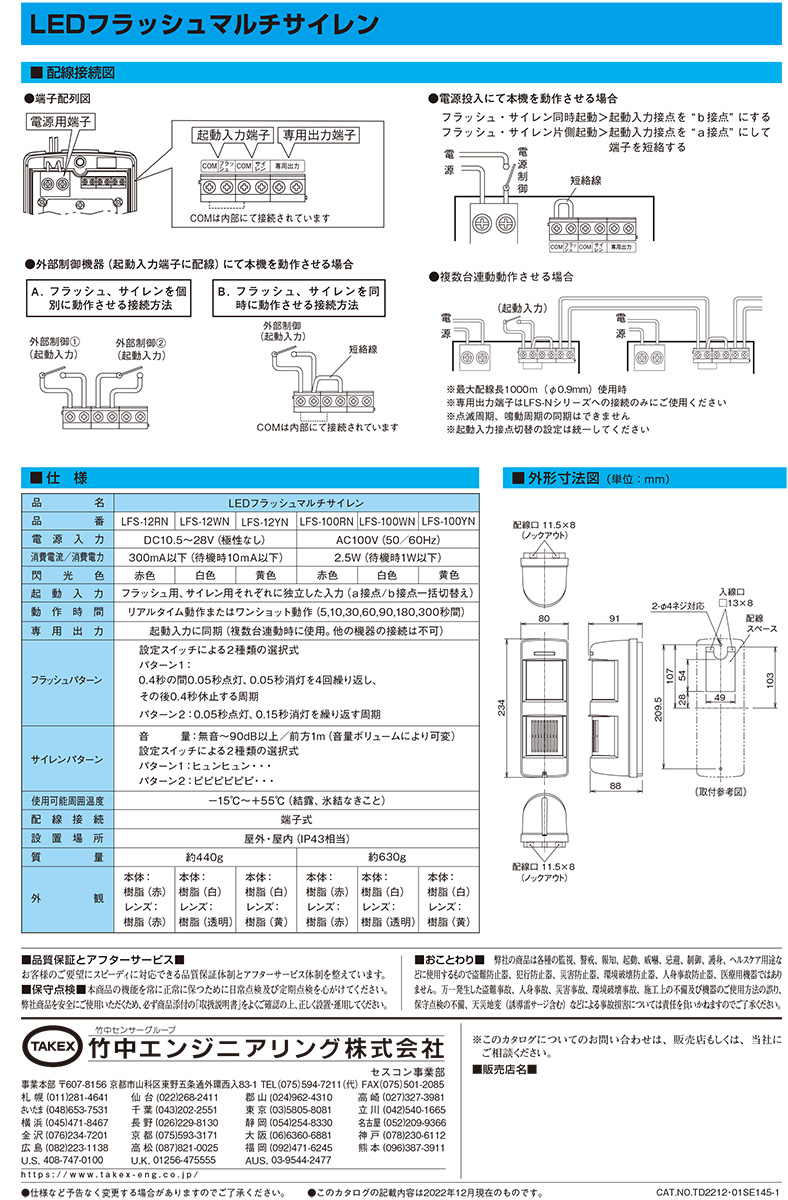

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

不審者の侵入に対する強力な光と音による威嚇
工場や倉庫内の設備異常・緊急事態の報知
駐車場や搬入口での車両出入りに対する注意喚起
店舗やオフィスでのパニックボタン連動アラーム

導入前に確認したいポイント

AC100V電源の供給が可能な場所か（電気工事資格が必要）
周囲環境への騒音配慮が必要か（音量ボリューム調整可）
連動させる制御機器がa接点またはb接点出力に対応しているか
閃光色（イエロー）が用途に合致しているか

特長

高輝度LED採用による優れた視認性と耐久性

光源に高効率なLEDを採用。従来のキセノン管方式と比較して長寿命であり、メンテナンスコストを削減します。また、LEDならではの鋭い発光により、日中や離れた場所からでも高い視認性を確保。振動や衝撃に対しても堅牢な構造となっています。

2種類の点滅パターンを現場に合わせて選択可能

内部のDIPスイッチ切り替えにより、2パターンの点滅モードを選択できます。パターン1は「連続点滅と休止の繰り返し」、パターン2は「一定間隔の連続点滅」となっており、威嚇重視か注意喚起重視かに応じて設定を変更可能です。

最大90dBのサイレンと2種類の鳴動パターン

強力なサイレン機能を搭載し、前方1mで90dB以上の音圧を実現。「ヒュンヒュン」という警報音と「ピピピピ」という注意音の2パターンから選択できます。音量はボリューム調整により無音まで絞ることも可能なため、フラッシュのみの運用も可能です。

便利なワンショットタイマー機能を標準搭載

入力信号が途切れた後も一定時間動作を継続させるタイマー機能を搭載しています。5秒から300秒（5分）まで8段階の設定が可能。センサーからの短時間の入力をトリガーにして、確実に一定時間の報知・威嚇を行うことができます。

電源と起動入力の個別配線による柔軟な制御

電源入力端子と起動入力端子が独立しているため、常時AC100Vを供給した状態で、無電圧リレー接点によるスマートな制御が可能です。また、入力端子を短絡させておくことで、電源のON/OFFに連動させたシンプルな運用にも対応します。

複数台の連動動作をサポートする専用出力端子

本機には専用の出力端子が備わっており、LFS-Nシリーズ同士を連結することで、1台の検知信号で複数台を同時にフラッシュ・鳴動させることが可能です。大規模な施設や、死角の多い場所での警報伝達に威力を発揮します。

屋外設置に対応するIP43相当の防雨構造

雨がかかる屋外や半屋外環境でも設置可能な防雨構造を採用しています。背面には隠ぺい配線・露出配線の両方に対応できるノックアウトが設けられており、現場の状況に合わせた美しい施工が可能です。

    選定時に評価したい強み
    信頼のTAKEXブランド： 防犯センサー専業メーカーならではの堅牢な設計。
AC100V直結： 弱電用電源装置を別途用意する必要がなく、配線を簡素化。
高度なカスタマイズ性： 点滅・鳴動・接点論理（a/b）・タイマーを全てスイッチで設定可能。
施工性の良さ： 取付ピッチ209.5mmの垂直固定、配線しやすい端子台構造。



施工・設置ガイド

本機の性能を十分に発揮し、長期にわたって安定稼働させるためのガイドです。

確認項目	この製品での考え方・注意点
設置の向き	防雨性能を維持するため、必ず垂直（レンズが正面を向く状態）に固定してください。
防水処理	壁面との隙間や入線口には、必ずコーキング処理を行い、浸水や虫の侵入を防いでください。
配線工事	AC100Vを使用するため、電気工事士による施工が必要です。通電状態での作業は厳禁です。
音量調整	夜間の住宅街などでは騒音苦情に注意し、内部ボリュームで適切な音量に設定してください。

内部設定・DIPスイッチ（全パターン）

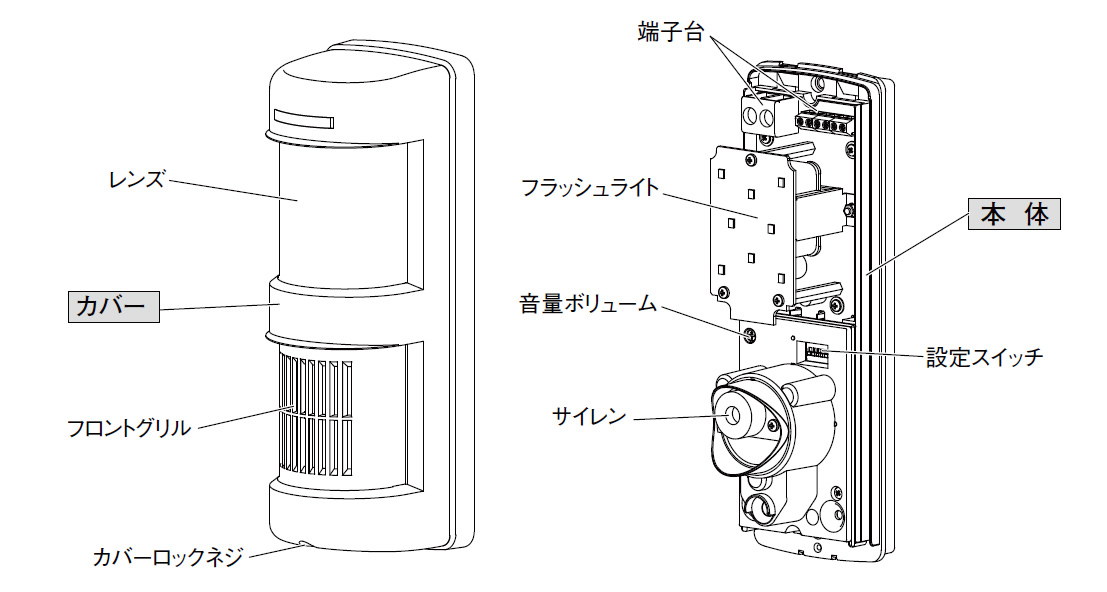

基板上の6極DIPスイッチにより、以下の詳細設定が可能です。

SW番号	項目	OFF（下側）	ON（上側）
1	フラッシュ	パターン1（休止あり）	パターン2（連続）
2	サイレン	パターン1（ヒュンヒュン）	パターン2（ピピピピ）
3	接点論理	a接点（閉じて動作）	b接点（開いて動作）
4, 5, 6	タイマー	組み合わせによりリアルタイム / 5s / 10s / 30s / 60s / 90s / 180s / 300s に設定可

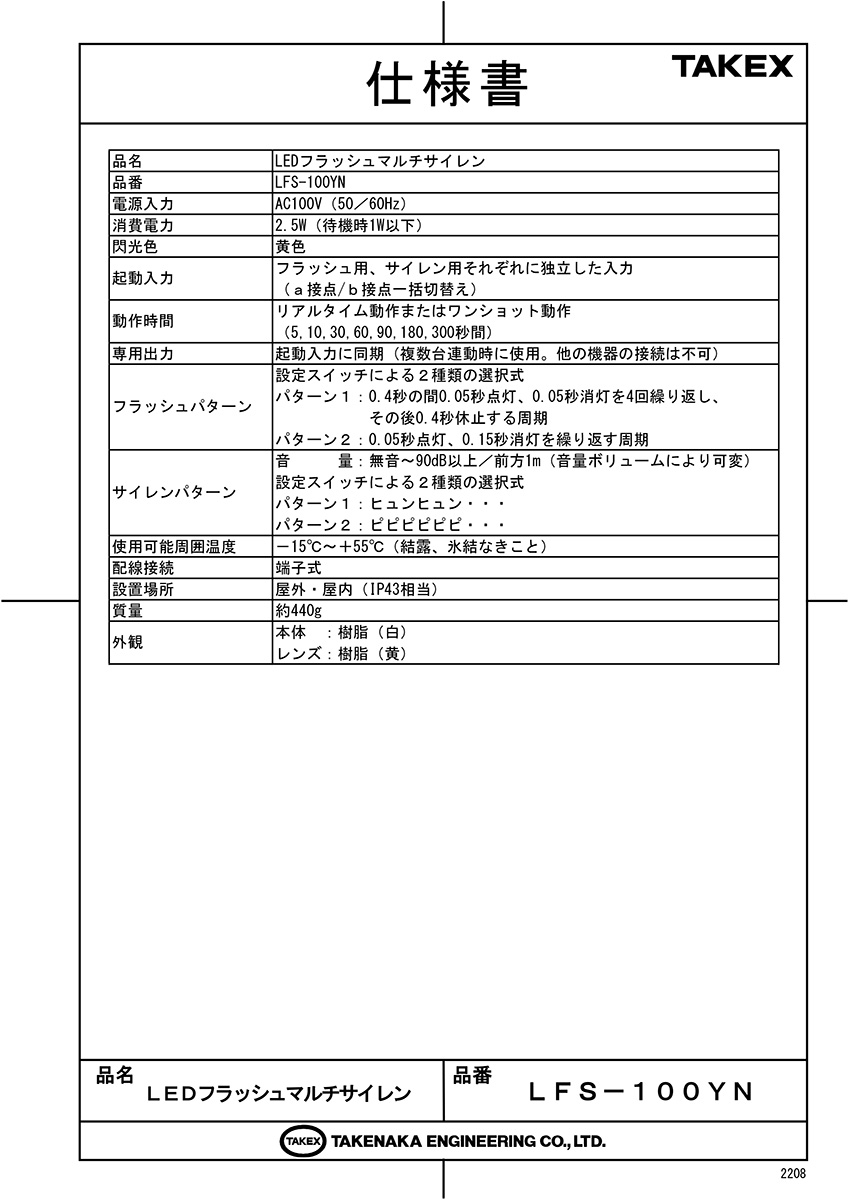

製品仕様

項目	内容
品名	ＬＥＤフラッシュマルチサイレン
品番	ＬＦＳ－１００ＹＮ
電源入力	ＡＣ１００Ｖ（５０／６０Ｈｚ）
消費電力	２．５Ｗ（待機時１Ｗ以下）
閃光色	黄色
起動入力	フラッシュ用、サイレン用それぞれに独立した入力（ａ接点／ｂ接点一括切替え）
動作時間	リアルタイム動作またはワンショット動作（５、１０、３０、６０、９０、１８０、３００秒間）
専用出力	起動入力に同期（複数台連動時に使用。他の機器の接続は不可）
フラッシュパターン	設定スイッチによる２種類の選択式パターン１：０．４秒の間０．０５秒点灯、０．０５秒消灯を４回繰り返し、その後０．４秒休止する周期パターン２：０．０５秒点灯、０．１５秒消灯を繰り返す周期
サイレンパターン	音量：無音〜９０ｄＢ以上／前方１ｍ（音量ボリュームにより可変）設定スイッチによる２種類の選択式パターン１：ヒュンヒュン・・・パターン２：ピピピピピピ・・・
使用可能周囲温度	－１５℃〜＋５５℃（結露・氷結なきこと）
配線接続	端子式
設置場所	屋外・屋内（ＩＰ４３相当）
質量	約４４０ｇ
外観	本体：樹脂（白）レンズ：樹脂（黄）

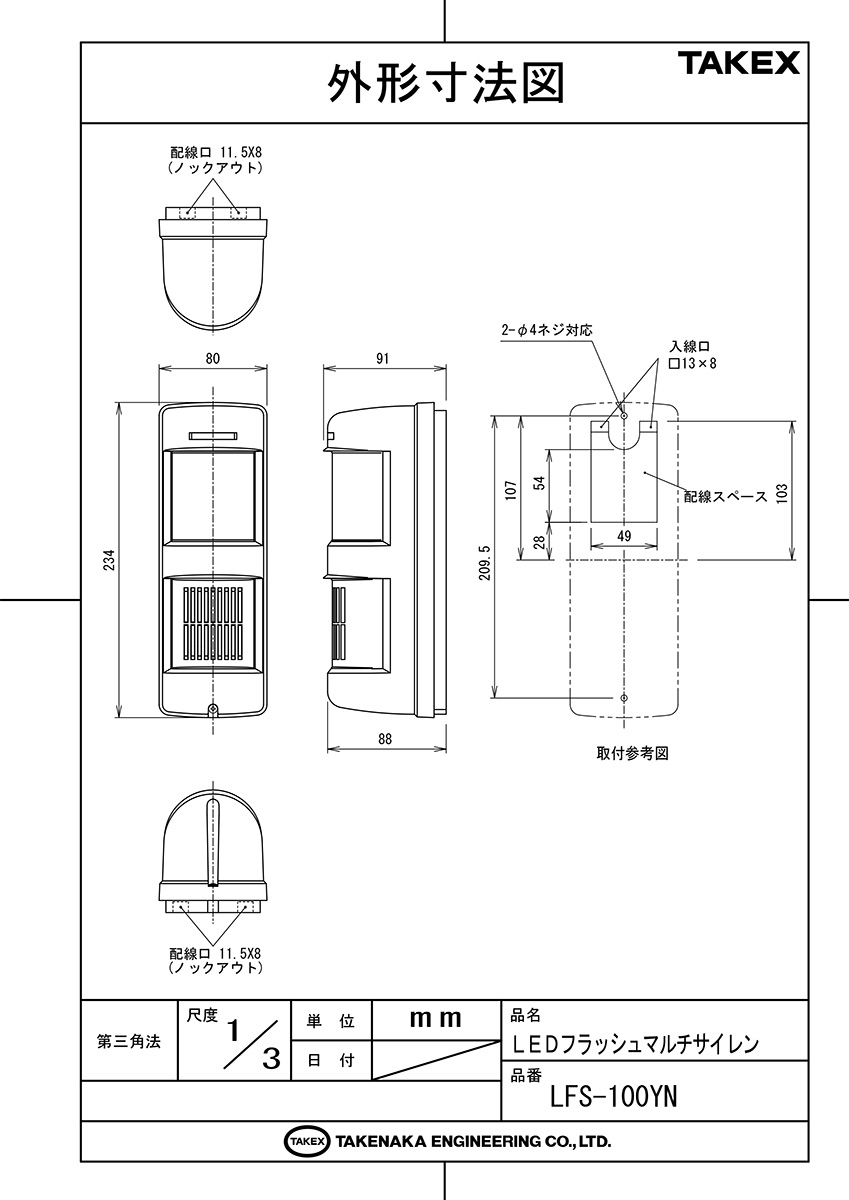

外形寸法	幅80mm × 高さ234mm × 奥行88mm

FAQ

Q：屋外で雨が当たる場所に設置しても大丈夫ですか？ A：はい、IP43相当の防雨構造ですので屋外設置が可能です。ただし、完全に防水ではないため、下から水が吹き上がるような場所や、常時水に浸かる場所への設置は避けてください。

Q：フラッシュ（光）だけを動作させて、音を鳴らさないことは可能ですか？ A：可能です。内部の音量ボリュームを最小（左に回しきる）に設定することで無音化でき、フラッシュのみで運用いただけます。

Q：AC100Vではなく、DC24Vなどの電源で使いたいのですが。 A：本製品（LFS-100YN）はAC100V専用です。DC電源での運用をご希望の場合は、兄弟モデルの「LFS-12N」シリーズをご選定ください。

Q：センサーが検知した瞬間の短い信号でも、サイレンを長く鳴らせますか？ A：はい、ワンショットタイマー機能を使用すれば、瞬時の入力に対して最大300秒間まで動作を継続させることが可能です。

Q：b接点（常時閉）のセンサーと接続して使えますか？ A：はい。内部DIPスイッチの3番をONに切り替えることで、b接点入力での動作に対応します。断線監視を行うシステム等でもご利用いただけます。

Q：1つのセンサーで複数台のサイレンを鳴らしたい場合、どうすればよいですか？ A：本機に搭載されている「専用出力端子」を使用してください。1台目の出力を2台目の入力へ接続することで、複数台を同期させて鳴動させることができます。

Q：サイレンの音色は変更できますか？ A：はい。内部DIPスイッチの2番で「ヒュンヒュン」という警報音か、「ピピピピ」という注意報知音の2種類から選択できます。

Q：取付用のネジは付属していますか？ A：はい、通常は取付用のタッピングネジが付属していますが、石こうボードやコンクリート壁への設置には別途適切なアンカーをご用意ください。

Q：AC100Vの工事は自分で行っても良いでしょうか？ A：AC100Vの結線工事は電気工事士の資格が必要です。必ず専門の施工業者にご依頼ください。

Q：LEDの交換は可能ですか？ A：LEDユニットは基板一体型のため、お客様自身での交換はできません。長寿命設計となっておりますが、故障の際は本体の修理・交換をご検討ください。
