CC-DAN10AT 指向性アンテナ TAKEX 竹中エンジニアリング [CC-DAN10AT]

CC-DAN10AT 指向性アンテナ TAKEX 竹中エンジニアリング [CC-DAN10AT]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング コンタクトコール専用 指向性アンテナ 屋内用 928MHz帯

CC-DAN10AT 指向性アンテナ

CC-DAN10ATは、コンタクトコール受信機「CC-R」および受信送信機「CC-WR」専用の延長アンテナです。特定の方向に対する受信感度を高めると同時に、背面からの不要な干渉を抑えることで、複雑な屋内環境における安定した通信システムを構築します。

  • 型番： CC-DAN10AT
  • 製品名： 指向性アンテナ（10mケーブル付）
  • 通信方式： 928MHz帯（コンタクトコールシリーズ専用）
  • 主な用途： 受信エリアの指向性確保、上下階や隣室との電波干渉防止
  • 設置場所： 屋内専用（壁面または天井取り付け対応）
  • 特記： 1.5D同軸ケーブル10mおよび取付アタッチメント付属

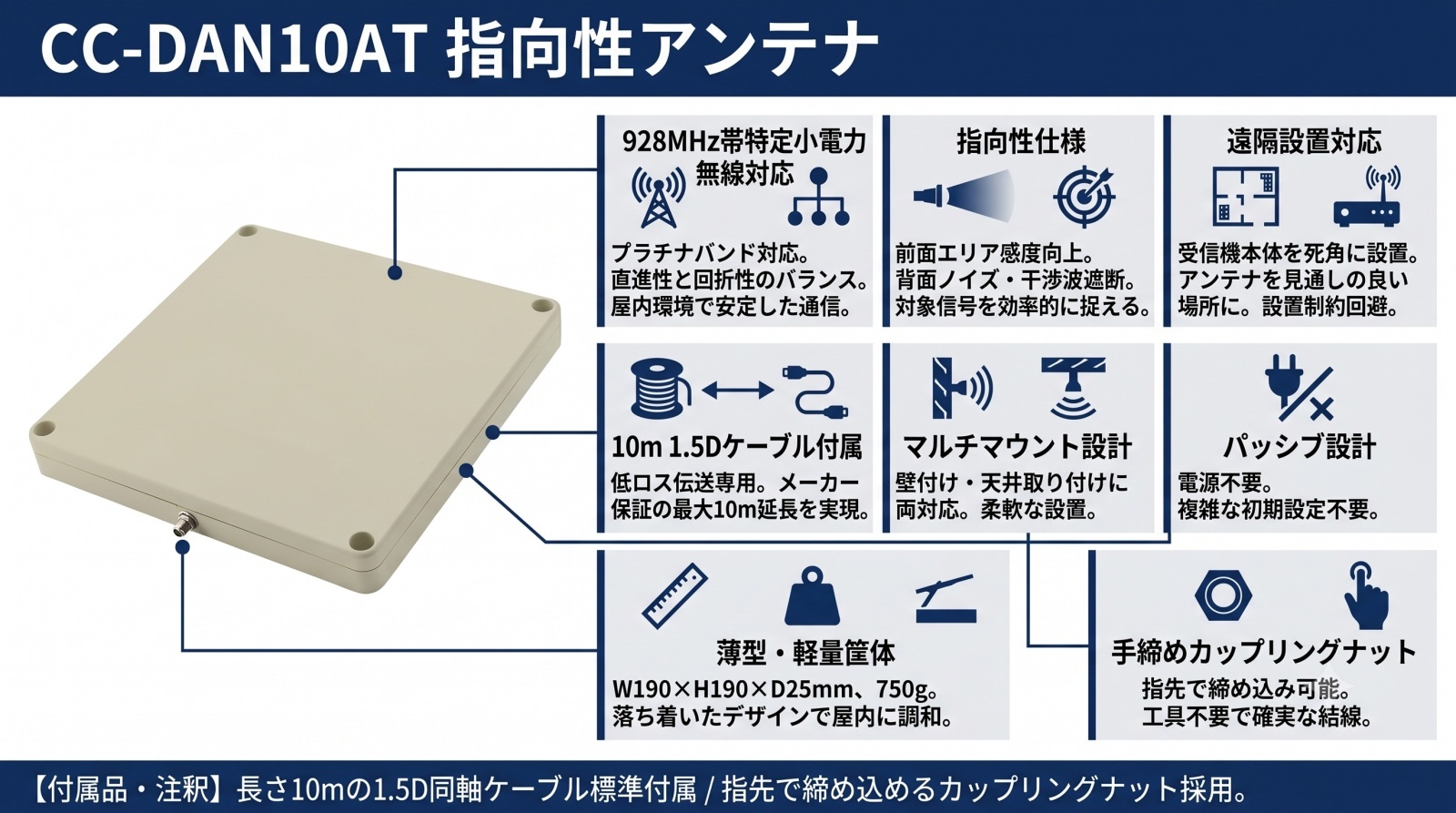

指向性アンテナ CC-DAN10AT

資料ダウンロード

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 受信機が電波の届きにくい管理室等にある場合
  • 特定の居室やエリアを検知対象から外したい場合
  • 上下階での電波干渉を物理的に防止したい現場
  • 廊下やホールなどの見通しの良い場所へのアンテナ設置

導入前に確認したいポイント

  • 本機を接続すると受信機本体のアンテナは無効になります
  • ケーブルの長さは付属の10m固定（延長不可）です
  • 屋外や水気の多い場所（浴室等）には設置できません
  • 設置面が金属の場合は通信テストが必要です

特長

928MHz帯「プラチナバンド」採用による高い回折性

本製品が使用する928MHz帯は、波長が約32cmと長く、障害物を回り込む「回折性」に優れています。屋内特有の間仕切りや建具が多い環境下でも、安定した通信品質を維持するためのコア技術として採用されています。

前面感度を最大化する強力な指向性設計

アンテナの前面パネル方向に対して高い受信感度を持つ設計です。狙った監視エリアからの信号を効率的に捉えることができるため、送信機を携帯した利用者の動線に合わせて最適な受信ポイントを形成できます。

背面干渉を抑制するシールド特性

指向性アンテナの利点を活かし、背面側からの電波受信を意図的に抑制しています。これにより、隣接するエリアや上下階からの不要な回り込み電波、またはノイズ源からの干渉を物理的に遮断し、誤動作や混信のリスクを低減します。

死角を解消するアンテナ遠隔設置機能

受信機本体が鉄扉で囲まれた部屋や地下に設置されている場合でも、付属の10mケーブルを用いてアンテナのみを電波環境の良い廊下などへ引き出すことが可能です。設置場所の制約による通信不可を解消します。

10mの高周波専用ケーブルを標準装備

信号減衰を最小限に抑える1.5D同軸ケーブル（10m）が工場出荷時に付属しています。利得と損失のバランスが最適化されており、現場でのケーブル選定や加工の手間を省き、確実な性能を担保します。

フレキシブルな壁面・天井取付構造

専用アタッチメント（BCW-401相当）が付属しており、壁面だけでなく天井への取り付けにも対応します。建物の構造やインテリアを損なわない薄型（厚さ25mm）のデザインを採用しています。

施工を容易にするパッシブコンポーネント設計

本機は受動アンテナであるため、アンテナ自体への電源供給は不要です。同軸ケーブル1本を接続するだけのシンプルな結線で動作し、施工時間の短縮と省配線化を実現します。

選定時に評価したい強み

  • 確実なエリア分け： 指向性により、特定の部屋だけを受信エリアにすることが容易です。
  • ノイズ耐性： 背面からの不要な電波をカットするため、ノイズの多い環境でも有効です。
  • メンテナンス性： 電子回路を持たないパッシブ構造のため、故障リスクが極めて低いです。
  • 施工パッケージ： 10mケーブルと取付具が同梱されており、追加部材なしで施工可能です。

施工・設置ガイド

本製品の性能を最大限に引き出すために、以下のガイドラインに従って施工を行ってください。

確認項目 この製品での考え方
設置の向き（エイミング） 前面（ロゴ側）を必ず送信機の存在するエリアへ向けて固定してください。
金属面への設置 金属壁面や鉄骨付近は電波反射の原因となります。可能な限り離して設置してください。
コネクタ締め付け カップリングナットは0.5〜0.8Nm（指締め程度）で締めてください。過剰なトルクは破損の原因となります。
環境条件 屋内専用です。厨房の油煙、浴室の蒸気、直射日光が当たる場所は避けてください。

製品仕様

項目 内容
品名 指向性アンテナ（10mケーブル付）
品番 CC-DAN10AT
受信周波数 928MHz帯
接続機器 コンタクトコール受信機 CC-R
コンタクトコール受信送信機 CC-WR
配線距離 CC-DAN10ATと受信機（受信送信機）間10m以下
取付け 壁付け、天井対応
設置場所 屋内専用
使用可能周囲温度 -10℃〜+50℃
外観 樹脂製グレー
サイズ W190×H190×D25 mm
ケーブル仕様 同軸ケーブル黒色10m（1.5D・接続用ナット付）
重量 約750g

FAQ

Q：付属の10mケーブルをカットしたり延長したりできますか？ A：いいえ、できません。本製品は10mのケーブル長での減衰を考慮して設計されているため、切断や延長を行うと受信感度が大幅に低下し、正常な動作を保証できなくなります。
Q：アンテナ本体にLEDランプはありますか？ A：いいえ、本製品はパッシブ（受動）型アンテナのため、LEDインジケーター等は搭載されておりません。動作確認は接続先の受信機（CC-R等）のパネルで行ってください。
Q：屋外で使用することは可能ですか？ A：いいえ、屋内専用仕様です。防水・防塵設計ではないため、雨水や湿気のある場所での使用は故障の原因となります。
Q：金属製の壁に取り付けても問題ありませんか？ A：金属面に近いと電波の反射（マルチパス）が発生し、感度が不安定になる場合があります。どうしても金属面に設置する場合は、スペーサー等で距離を取るか、事前に通信テストを行ってください。
Q：このアンテナを付けると、受信機本体のアンテナはどうなりますか？ A：本製品を接続すると、受信機本体側の直接受信機能は無効となります。すべての通信は延長されたCC-DAN10AT経由で行われるようになります。
Q：背面からも少しは受信できますか？ A：指向性特性により、背面からの感度は極めて低くなっています。背面側にある送信機からの信号は受信できないものとしてエリア設計を行ってください。
Q：取り付けネジは付属していますか？ A：本体を壁や天井に固定するネジは付属しておりません。取付面の材質（石膏ボード、木材等）に合わせて、直径5.4mmの穴に適合するネジを4本ご用意ください。
Q：メンテナンスで清掃する際の注意点は？ A：柔らかい布で乾拭きしてください。ベンジン、シンナー、アルコールなどの有機溶剤を使用すると、樹脂製の外装が変質・溶解する恐れがあります。
Q：設定用のDIPスイッチなどはありますか？ A：アンテナ本体には設定スイッチ類は一切ありません。送信機のID登録やタイマー設定などは、すべて接続先の受信機本体側で行います。
Q：コネクタの締め付けにスパナを使ってもいいですか？ A：指でしっかりと締める（約0.8Nm以下）程度で十分です。工具で強く締めすぎると、コネクタ内部のピンが破損し修復不能になるためご注意ください。
