CC-PT コンタクトコール押しボタン送信機 TAKEX 竹中エンジニアリング [CC-PT]

CC-PT コンタクトコール押しボタン送信機 TAKEX 竹中エンジニアリング [CC-PT]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） コンタクトコール ヘルスケア無線 IP67防水

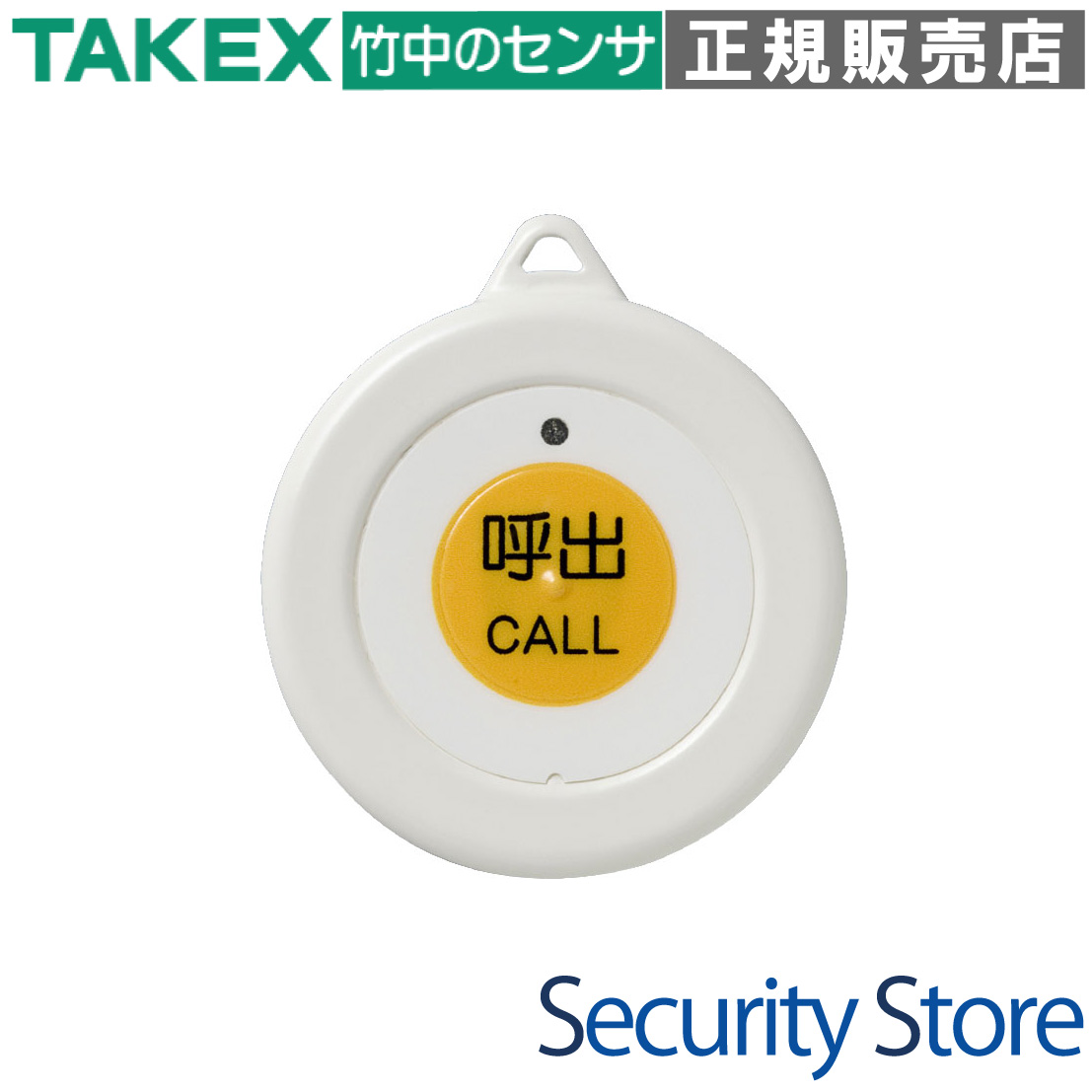

CC-PT コンタクトコール押しボタン送信機

CC-PTは、医療・介護施設での「誰が、どこで呼んでいるか」を正確に把握するために開発された、超小型・防水設計のワイヤレス送信機です。あえて電波距離を約8mに制限する「位置特定アルゴリズム」により、多床室でも発信場所をピンポイントで特定。緊急呼び出しや徘徊お知らせ、通過検知など、現場の安全管理を強力にバックアップします。

  • 型番： CC-PT
  • 通信方式： 928MHz帯 特定小電力無線（電波到達距離：約8m）
  • 電源： コイン形リチウム電池 CR2450×1個
  • 電池寿命： 約5年（1日100回送信時）
  • 保護構造： 日常生活防水構造（IP67相当）
CC-PT コンタクトコール押しボタン送信機

資料ダウンロード

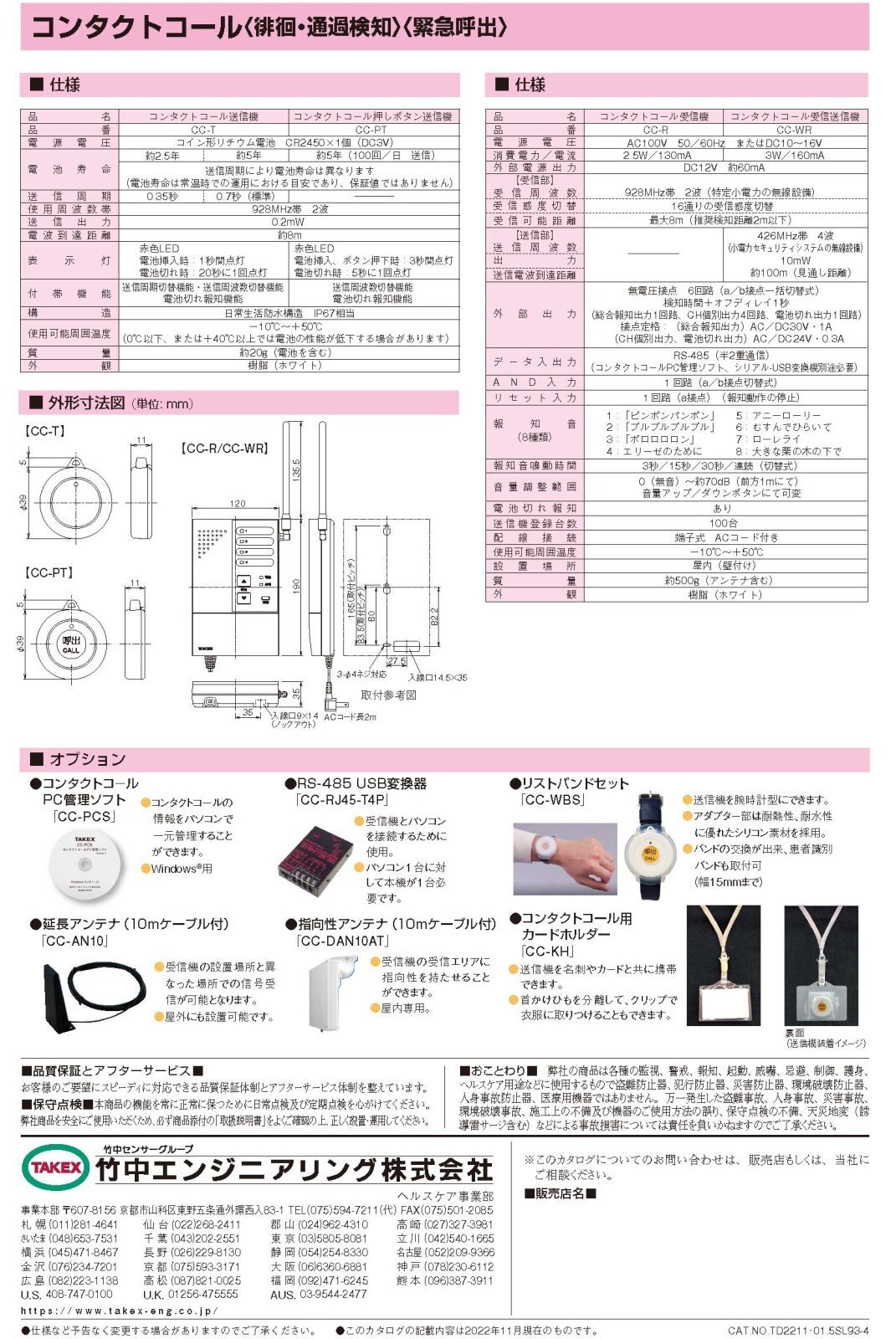

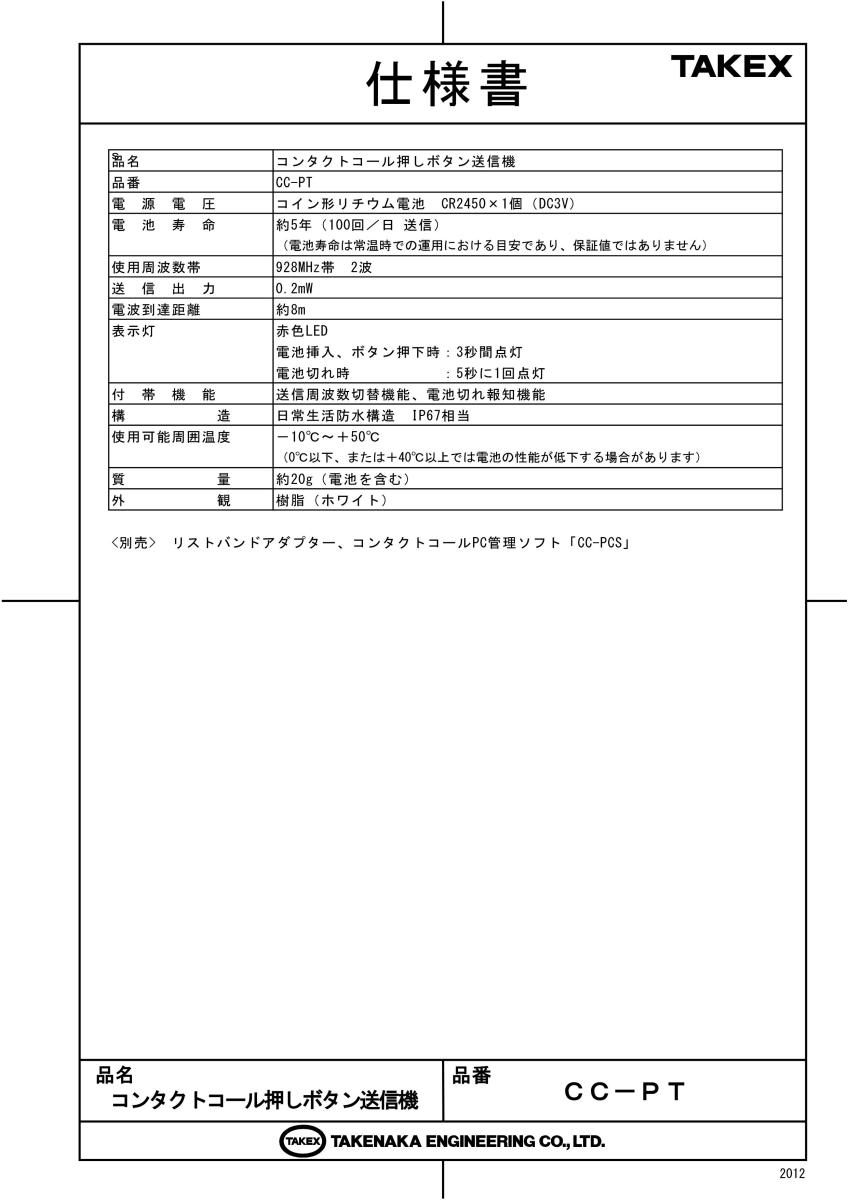

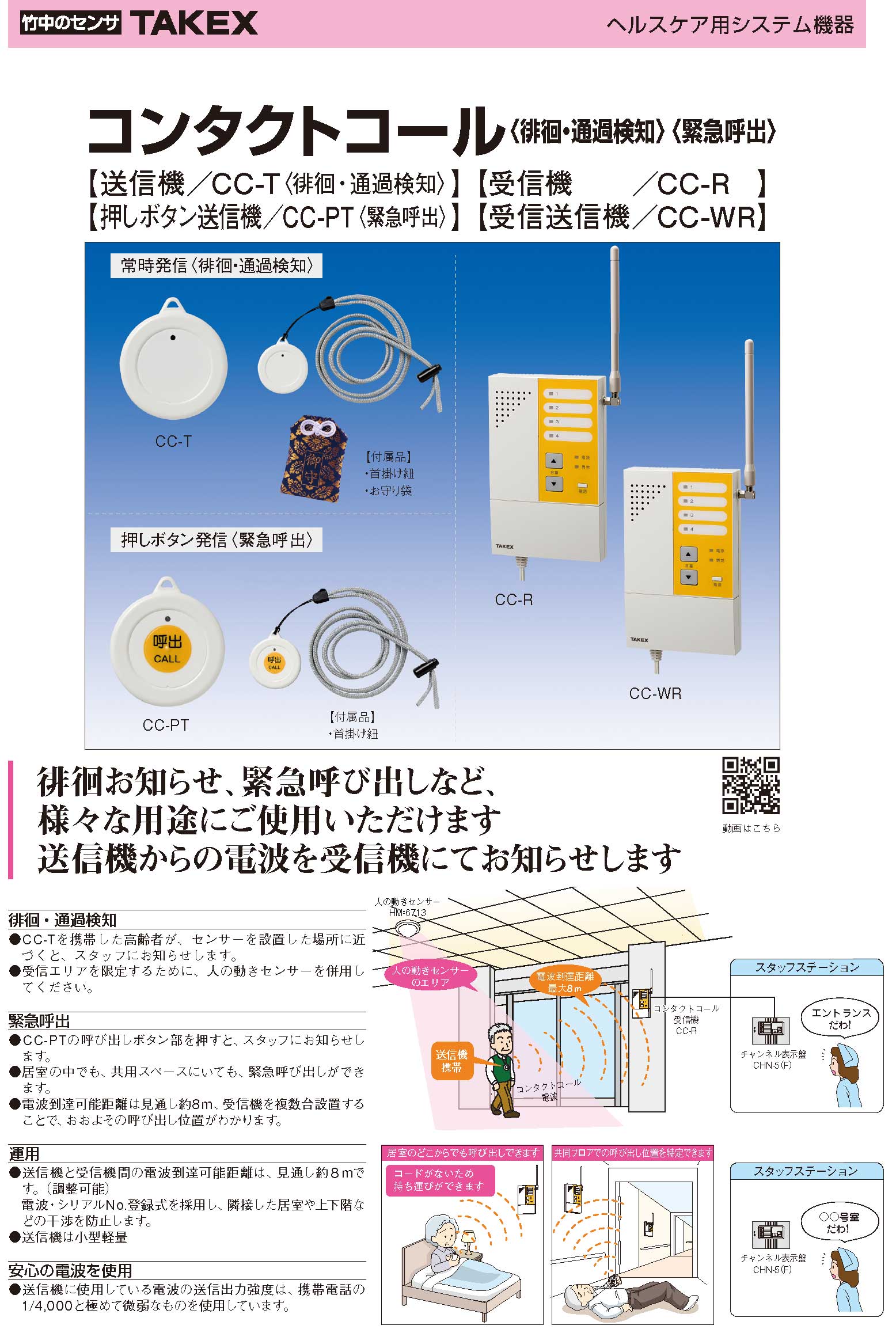

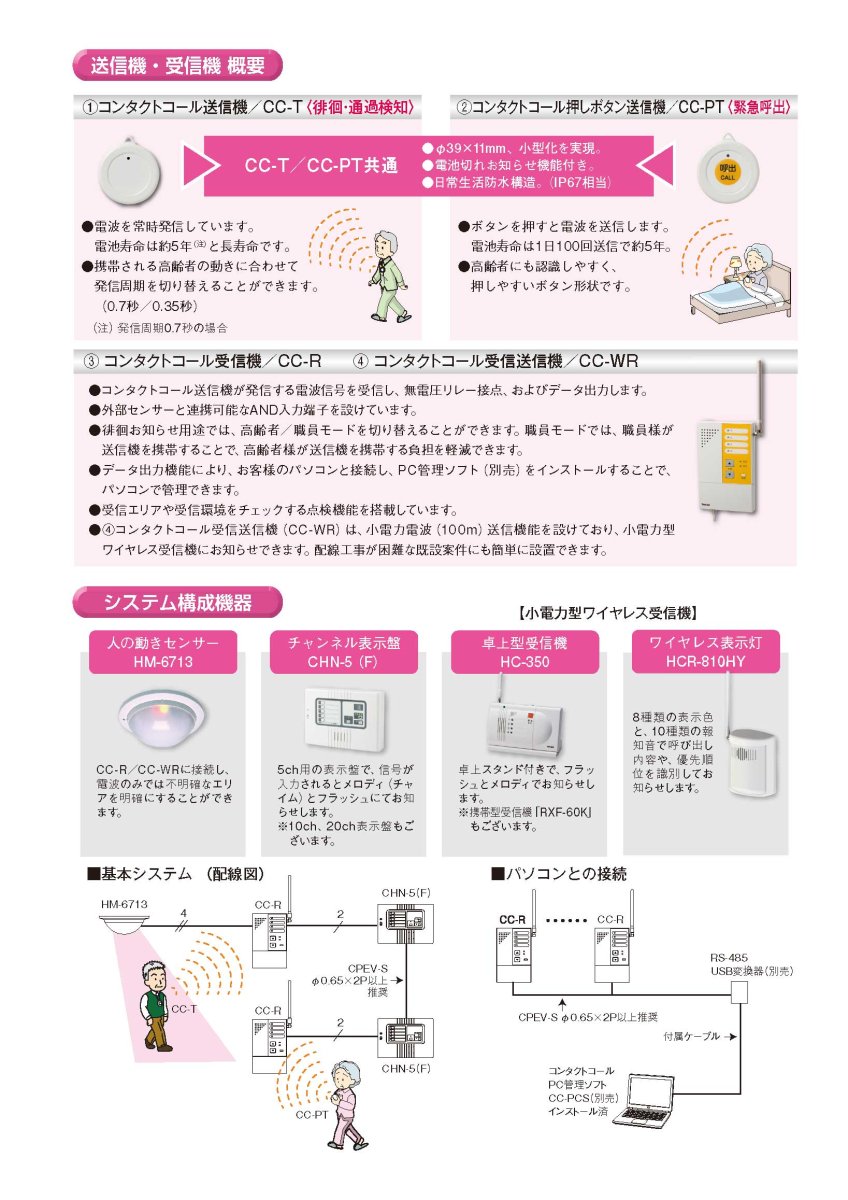

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 介護施設でのナースコール・緊急呼出
  • 認知症患者の徘徊・通過検知管理
  • 広大なフロアでのスタッフ呼び出し
  • 水濡れの可能性がある浴室等の環境

導入前に確認したいポイント

  • 受信機側（CC-R等）とのペアリングが必要です
  • 電波到達距離は約8mです（広域用ではありません）
  • 周囲の金属体により距離が短くなる場合があります
  • 定常的な水中での使用は避けてください

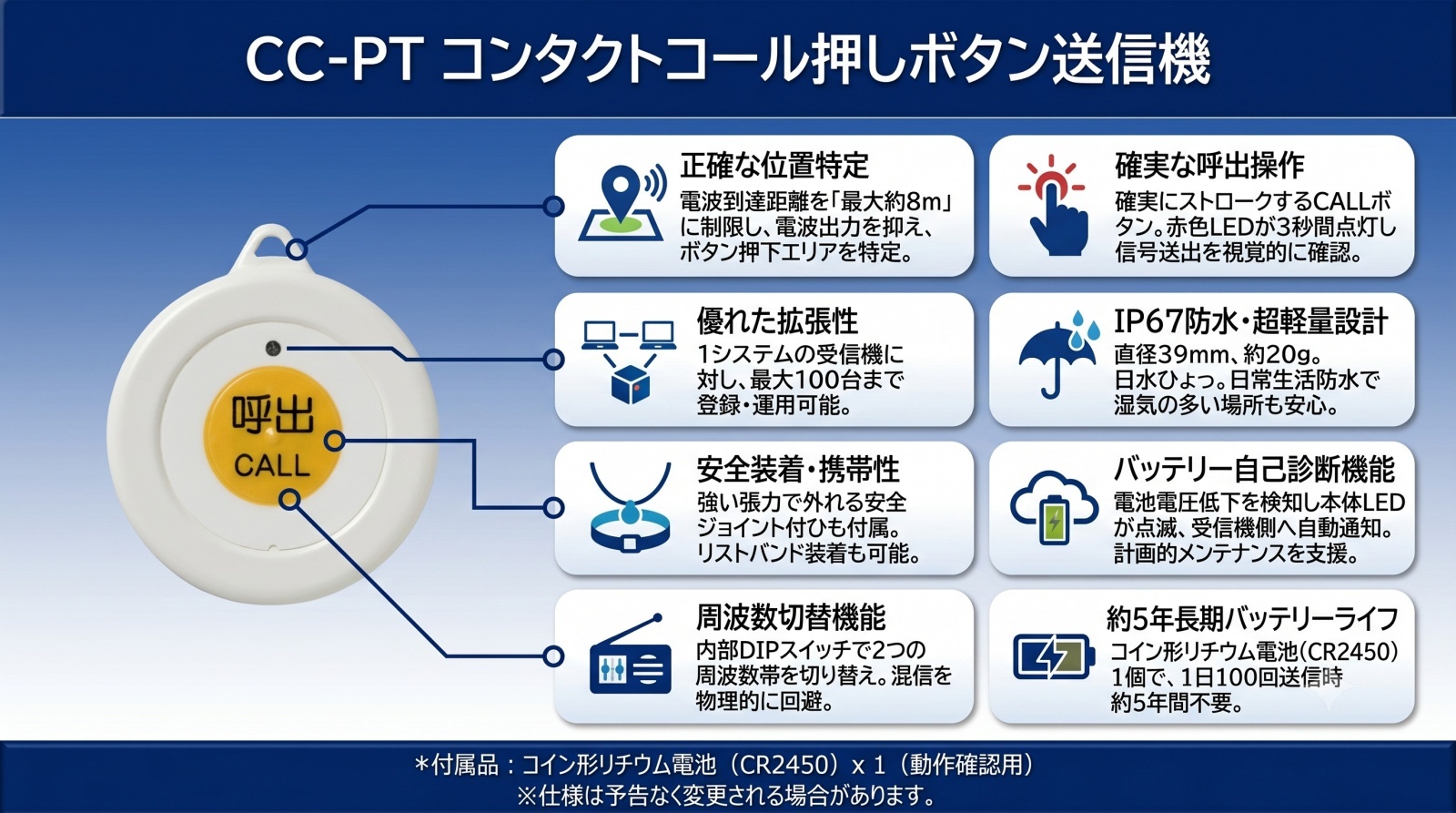

特長

ピンポイントで位置を特定する「8m限定」の電波設計

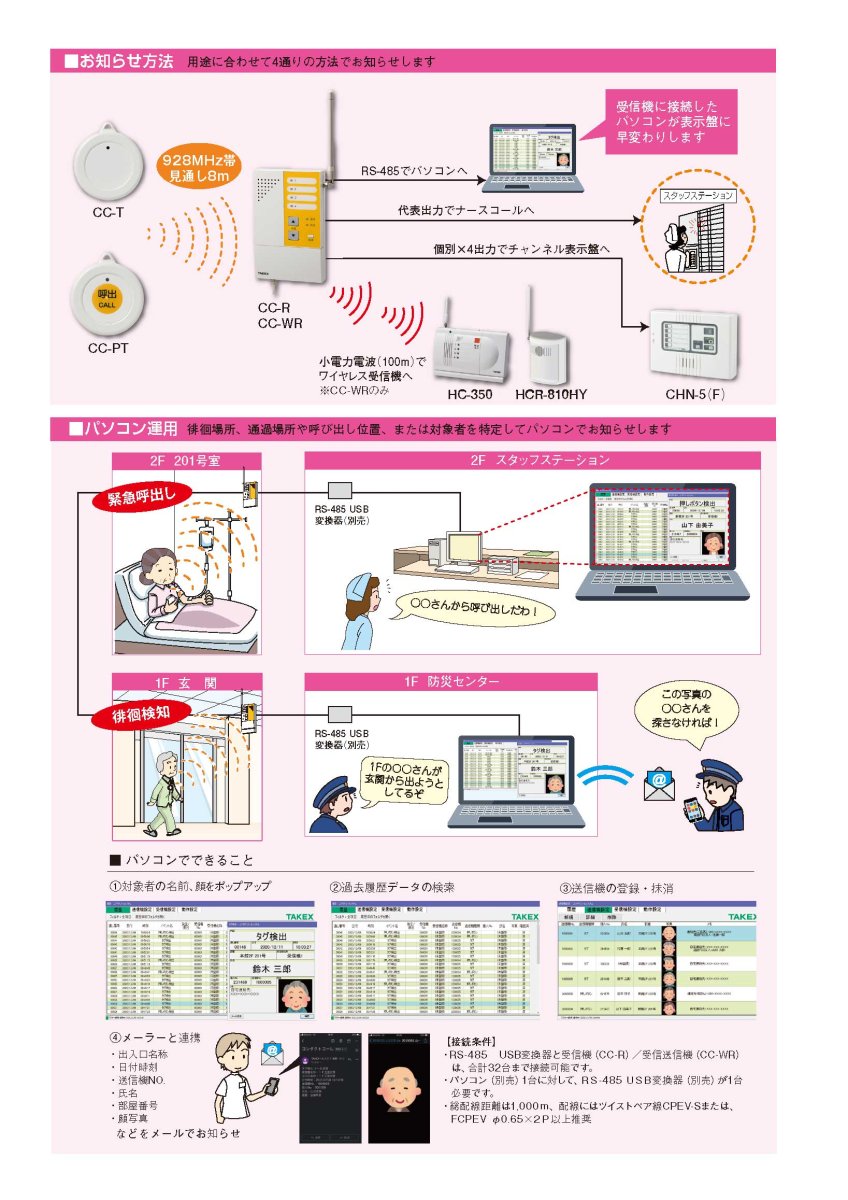

あえて電波の到達範囲を最大約8mに絞ることで、複数の受信機を設置したフロアにおいて「どの受信機が信号をキャッチしたか」により、送信者の位置を特定します。従来の広域ワイヤレスでは難しかった「現場への迅速な駆けつけ」を実現する革新的な仕組みです。

Φ39mm×11mmの超小型・軽量ボディ

従来のアクセスコール送信機よりもさらに小型化を実現。直径わずか39mm、重さ約20g（電池込）のコンパクト設計で、首から下げても、ポケットに入れても、腕に装着しても負担にならないサイズ感です。

1日100回の送信で約5年の超長寿命設計

省電力設計を突き詰めることで、コイン電池1個で約5年という驚異的な電池寿命を実現しました。頻繁な電池交換の手間とコストを大幅に削減し、施設のメンテナンス負荷を軽減します。

過酷な現場を支えるIP67相当の日常生活防水

保護等級IP67相当の防水性能を備えており、手洗い時の水しぶきや雨天時の屋外移動、一時的な水没にも耐えられます。介護現場での汚染時の清掃も容易で、衛生的な運用が可能です。

認識しやすく押しやすい高齢者配慮デザイン

高齢の方や身体機能が低下している方でも、直感的に「ここを押せばよい」とわかるボタン形状を採用。軽い力で確実に反応するようストロークが調整されており、緊急時の確実な操作をサポートします。

システム全体で共有される「電池切れお知らせ」機能

電池電圧が低下すると、本体のLEDが5秒に1回点滅して周囲に知らせるだけでなく、受信機側へも電池切れ信号を送信します。管理PCや受信機で一括把握できるため、いざという時の電池切れを防ぎます。

混信を防ぐ「2波切替」周波数スイッチ搭載

内部のDIPスイッチにより、送信周波数をHi/Loの2波から選択可能。隣接する病棟やフロアで独立したシステムを構築する場合でも、周波数を分けることで電波の干渉や混信を物理的に回避できます。

安全性を考慮したセーフティジョイント付ストラップ

標準付属の首掛けひもには、一定以上の力が加わると自動的に外れる安全ジョイントを採用。万が一の引っ掛かりや事故を未然に防ぐ、施設利用者の安全を第一に考えた仕様です。

選定時に評価したい強み

  • 確実な位置把握： 呼出ボタンが押された際、最も近い受信機が反応するため居場所が即判明。
  • 抜群の耐久性： IP67防水と5年寿命により、故障・電池交換リスクを極小化。
  • 運用コスト低減： 汎用的なCR2450電池を採用。特殊な専用バッテリーは不要。
  • 施工性の良さ： 完全ワイヤレスのため、配線工事不要で既存施設へ即導入可能。

LED表示と動作ステータス

動作状態 LED表示 意味・処置
ボタン押下時 3秒間点灯 正常に呼出信号を送信中。
電池電圧低下時 5秒に1回点滅 電池残量が少なくなっています。早めに電池交換してください。
電池挿入時 5秒消灯後に3秒点灯 内部自己診断が完了し、使用可能な状態になりました。

トラブルシューティング

症状 原因 対策
ボタンを押してもLEDが光らない 電池の極性間違いまたは電池切れ 電池の「＋」を上にして入れ直すか、新品に交換してください。
LEDは光るが受信機が反応しない 周波数設定の不一致・ID未登録 DIPスイッチ1番の設定を受信機と合わせるか、ID登録を行ってください。
反応する距離が極端に短い 周辺の金属の影響・電池の消耗 金属製の机や車椅子から離してテストしてください。電池交換も検討ください。

製品仕様

項目 内容
品名 コンタクトコール押しボタン送信機
品番 CC-PT
電源電圧 コイン形リチウム電池 CR2450×1個 (DC3V)
電池寿命 約5年 (100回/日 送信時) ※常温運用での目安値
使用周波数帯 928MHz帯 2波 (DIPスイッチにより切替可能)
送信出力 0.2mW
電波到達距離 約8m (見通し距離)
表示灯 赤色LED (送信時3秒点灯 / 電池切れ時5秒に1回点灯)
構造 日常生活防水構造 IP67相当
使用可能周囲温度 -10℃〜+50℃ (0℃以下・40℃以上では電池性能が低下する場合あり)
外形寸法 Φ39mm × 厚さ 11mm
質量 約20g (電池を含む)
材質・カラー 樹脂 (ホワイト)
付属品 テスト用電池(CR2450)、首掛けひも(安全ジョイント付)

FAQ

Q：なぜ電波の飛距離が8mと短いのですか？ A：送信機の位置を特定するためです。距離を限定することで、どの受信機が電波を受けたかによって、どの部屋・場所から発信されたかをシステム上で判別可能にしています。
Q：お風呂に入りながら使えますか？ A：IP67相当の防水性能があるため、お湯に浸かったり、シャワーがかかる程度は耐えられますが、サウナや長時間の水没、洗濯機での洗浄は故障の原因となるため避けてください。
Q：電池交換は自分でできますか？ A：はい、可能です。コイン等を使用して電池カバーを30度ほど回して開け、CR2450電池を交換してください。交換時はパッキンのズレやゴミの噛み込みに注意してください。
Q：電池寿命が近づいたらどうやってわかりますか？ A：本体の赤いLEDが5秒おきに点滅します。また、対応する受信機や管理ソフト上でも「電池切れ予報」が通知される仕組みになっています。
Q：首掛けストラップ以外の装着方法はありますか？ A：別売の「リストバンドアダプター」を使用することで、腕時計のように腕に装着することが可能です。
Q：古い「アクセスコール」の受信機と通信できますか？ A：いいえ、本製品は「コンタクトコール」専用です。旧型のアクセスコールシリーズとは通信の互換性がないためご注意ください。
Q：建物の中で電波が届きにくい場合はどうすればいいですか？ A：本製品は距離を限定する設計のため、届かない場合は受信機（CC-R等）の設置台数を増やしてカバーエリアを広げる必要があります。
Q：隣のフロアのシステムと混信しませんか？ A：内部のDIPスイッチで周波数をHiとLoの2段階に切り替えられます。隣接エリアで周波数を分けることで混信を回避できます。
Q：登録できる送信機の最大数は？ A：受信機1台、または1つの管理システムに対して最大100台までの送信機を登録・識別できます。
Q：掃除をする際の注意点は？ A：アルコール等での拭き取り清掃が可能です。ただし、研磨剤入りの洗剤や強力な薬剤は樹脂を傷める可能性があるため、中性洗剤の使用を推奨します。
