CC-T コンタクトコール送信機 TAKEX 竹中エンジニアリング [CC-T]

CC-T コンタクトコール送信機 TAKEX 竹中エンジニアリング [CC-T]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） コンタクトコールシステム 特定小電力無線局（928MHz帯） 徘徊お知らせ IP67防水

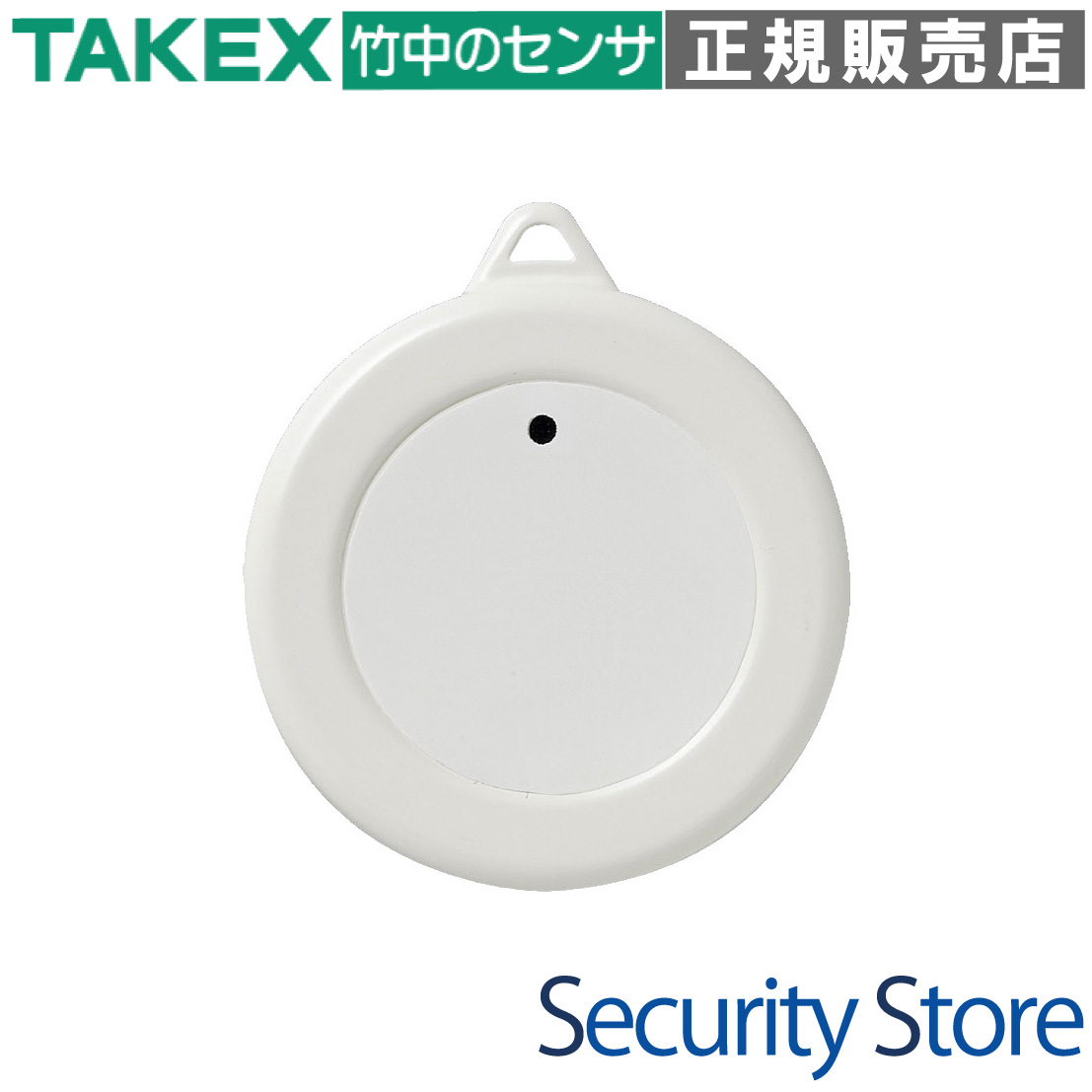

CC-T コンタクトコール送信機（常時発信式）

ヒューマンエラーを完全に排除する「常時発信」アーキテクチャを採用した、徘徊お知らせ・通過検知用送信機です。

介護施設や病院における「スイッチの入れ忘れ」というリスクを物理的に解消し、対象者が検知エリアに接近した際、確実に信号を送信します。意図的に通信距離を制限した設計により、特定の扉やゲート付近でのピンポイント検知を実現。IP67の高度な防水性能と約5年の長寿命設計により、現場の運用負担を大幅に軽減します。

  • 型番CC-T
  • 製品名コンタクトコール送信機
  • 無線規格特定小電力無線局（928MHz帯）
  • 電波到達距離最大約8m（推奨2m以下）
  • 防水性能日常生活防水構造（IP67相当）
  • 電源CR2450リチウムコイン電池×1個

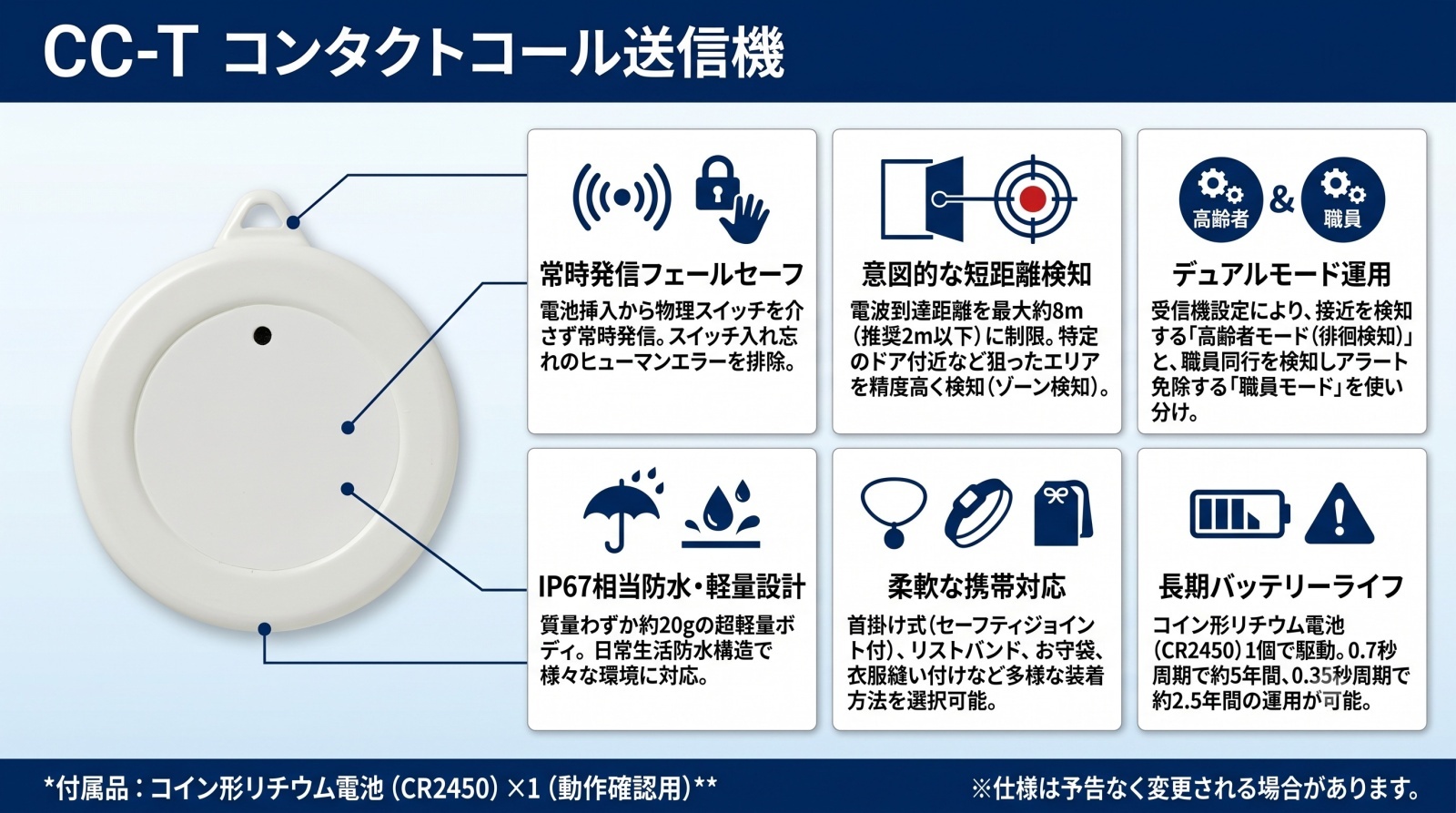

CC-T コンタクトコール送信機

資料ダウンロード

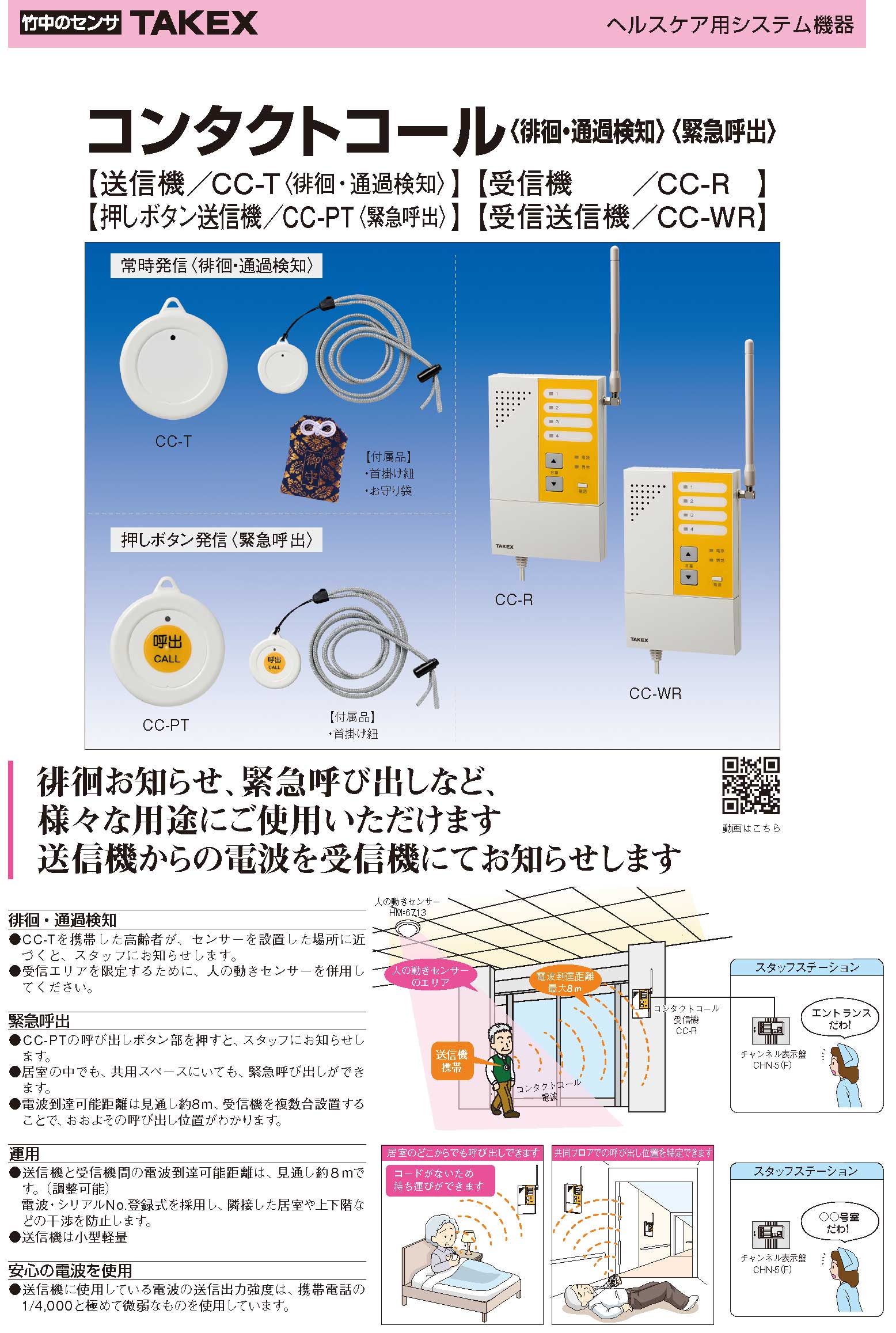

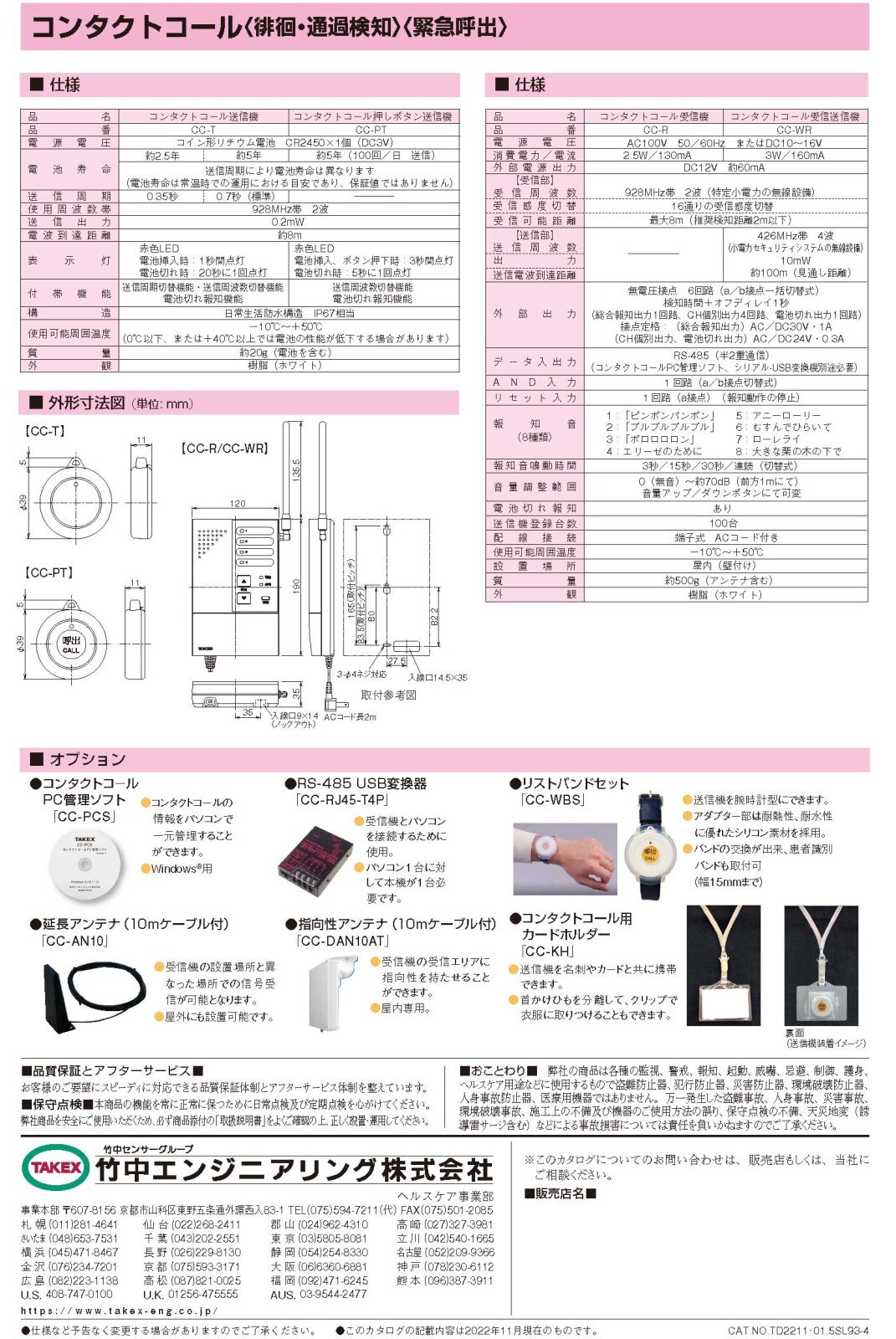

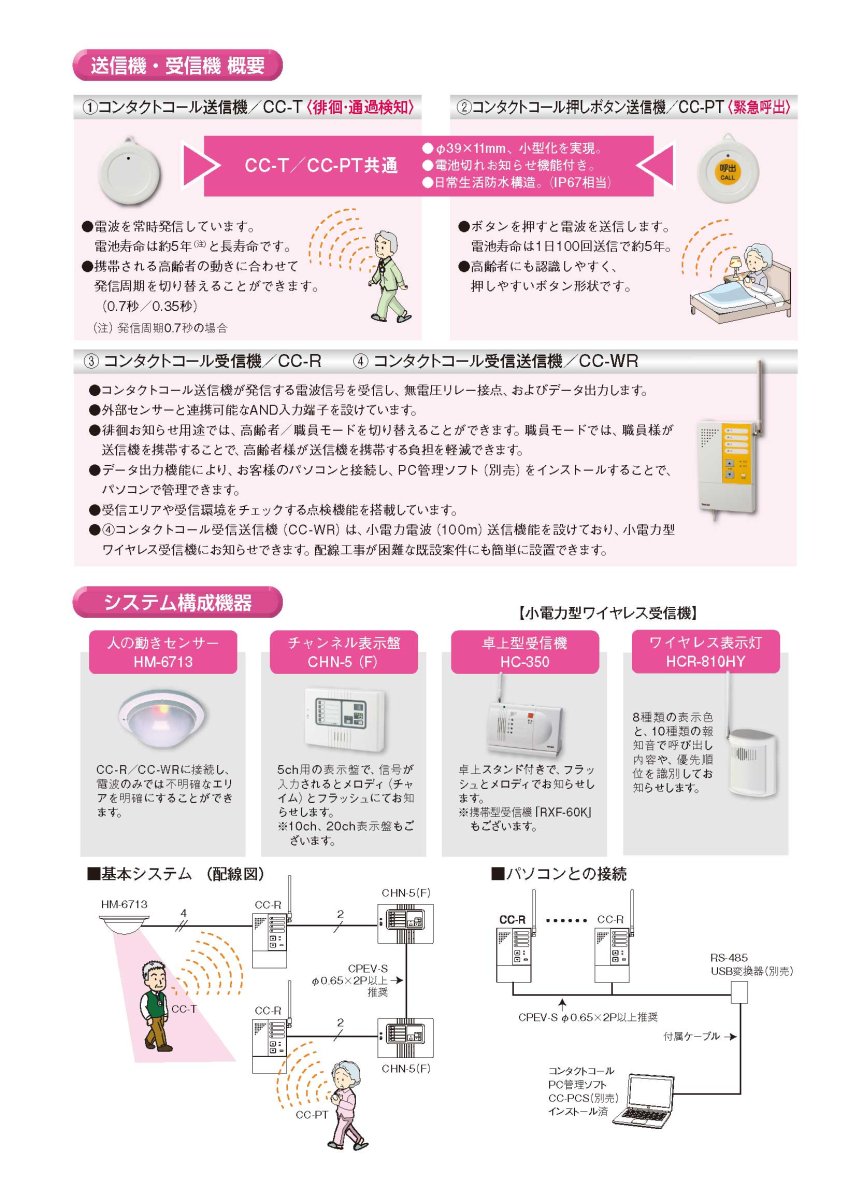

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 高齢者施設の出入口における徘徊お知らせ
  • 病院のエレベーターホール通過検知
  • 特定エリアへの立ち入り・外出監視
  • 職員同伴時のアラート自動解除システム
  • 多湿な環境下での位置検知運用

導入前に確認したいポイント

  • コンタクトコールシリーズ専用（他シリーズ非対応）
  • 電池寿命は送信周期の設定により変動します
  • 金属製ケースやアルミ箔内への収納は厳禁
  • 水中やサウナ等の過酷な環境は不可
  • 受信機とのIDペアリング登録作業が必要

特長

1. ヒューマンエラーを排除する常時発信アーキテクチャ

本機は電池を挿入した瞬間から、物理的なスイッチ操作なしで電波をバースト送信し続けます。これにより、介護現場で起こりがちな「送信機のスイッチを入れ忘れて対象者が外出してしまった」というインシデントをシステムレベルで完全に防止するフェールセーフ思想に基づいています。

2. ピンポイント検知に特化した意図的な短距離伝送

一般的な特定小電力無線が広域通信を目指すのに対し、本機は電波到達距離をあえて「最大約8m」に制限。これにより、施設内の混信を防ぎつつ、「特定のドア」や「特定のゲート」を通過した瞬間だけを正確に捉える、精度の高いゾーン検知システムを構築可能です。

3. 運用を最適化するデュアルロジック対応

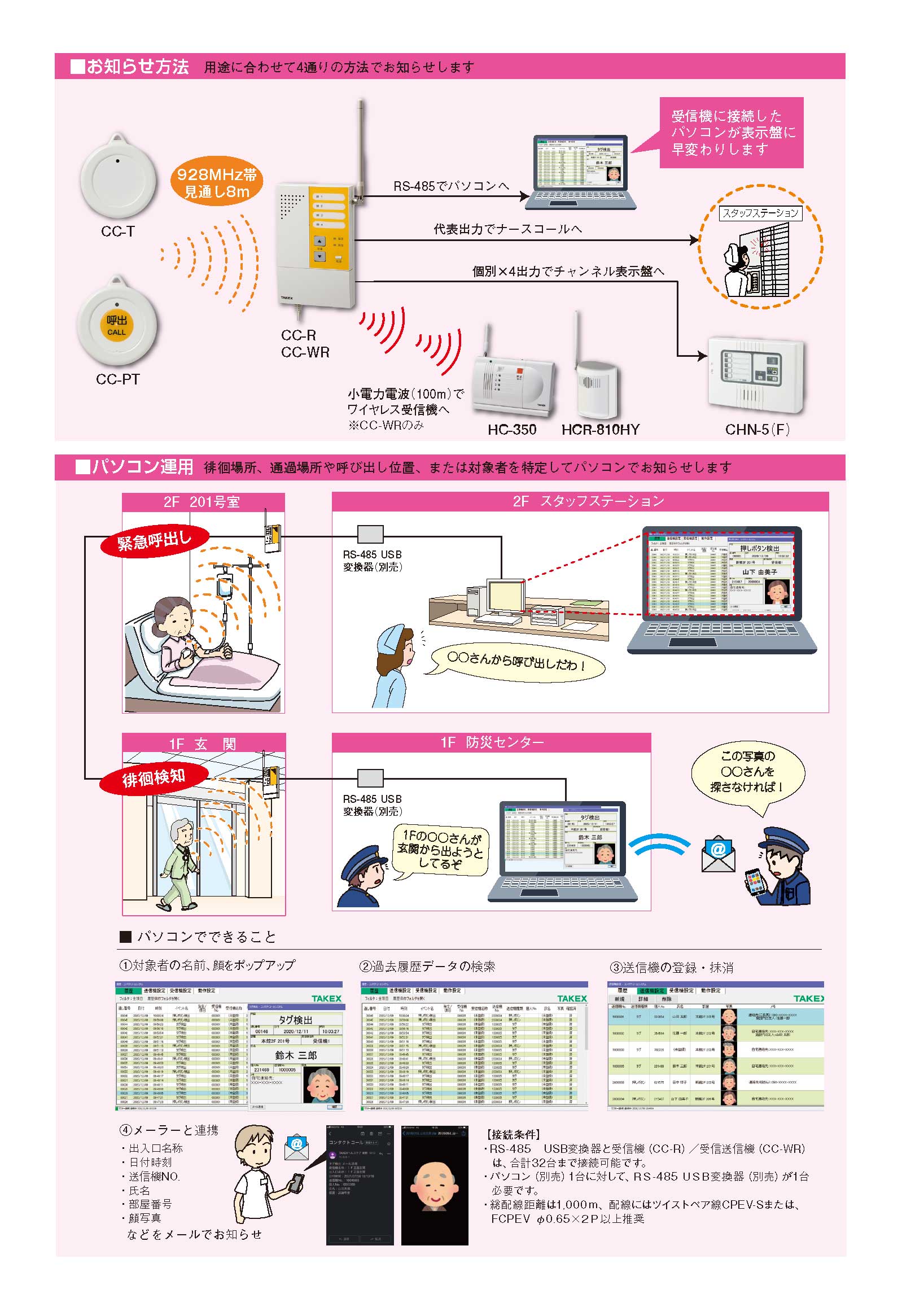

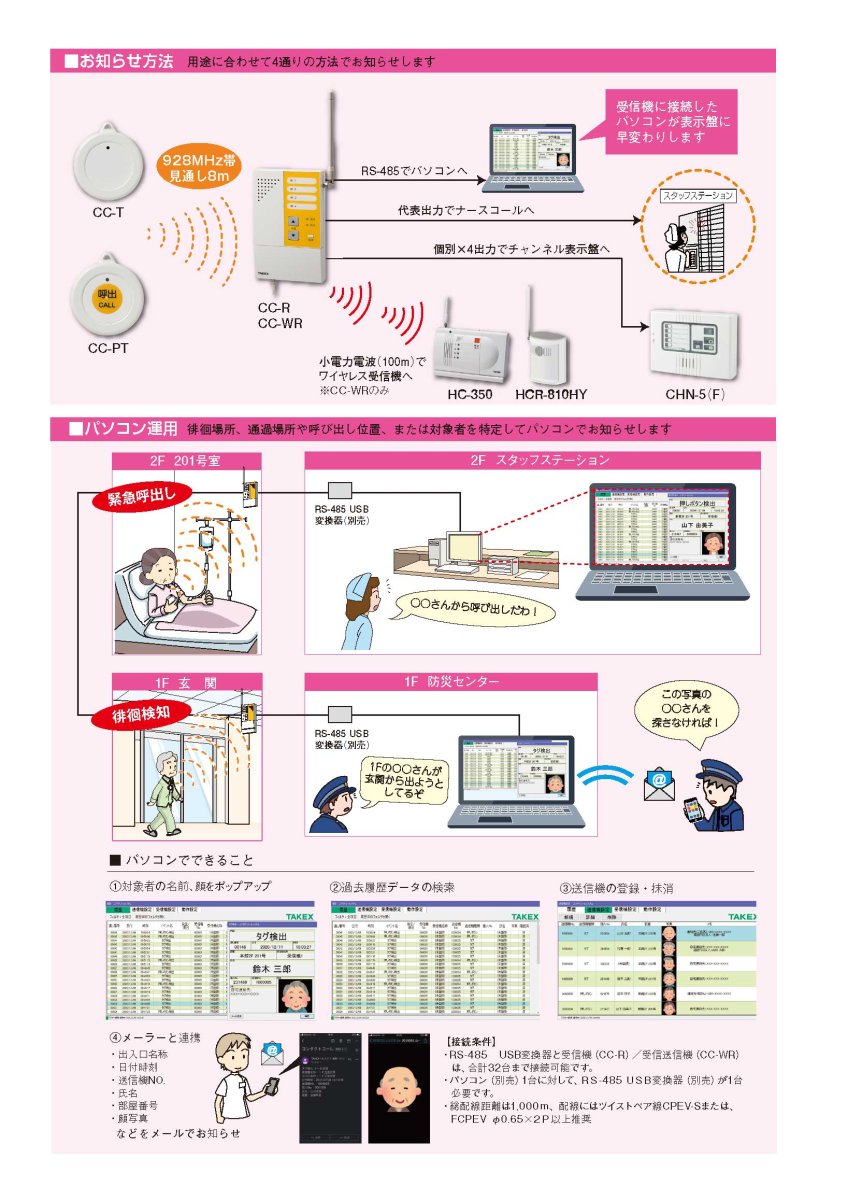

受信機側の設定により、2つの運用が可能です。高齢者が携帯し、センサー検知時に電波があれば報知する「ポジティブ検知（徘徊お知らせ）」と、職員が携帯し、電波があれば報知をキャンセルする「ネガティブ検知（職員同伴キャンセル）」の使い分けができます。

4. 現場の状況に合わせた送信周期・周波数切替

内部のDIPスイッチにより、送信周期を「0.7秒（標準）」または「0.35秒（高速）」に切り替え可能です。対象者の移動速度が速い現場では高速周期を選択することで、検知漏れ（すり抜け）のリスクを最小限に抑えることができます。また、2波の周波数切替により混信回避も容易です。

5. IP67相当の日常生活防水構造

手洗いや雨天時の屋外移動、水回りでの使用も安心なIP67相当の防水性能を備えています。高密度のOリングを採用した設計により、湿度の高い環境下でも内部基板へのダメージを防ぎ、長期にわたって安定した動作を維持します。

6. 電池切れを逃さない高度な自己診断・テレメトリー機能

本体のLEDが20秒に1回点滅して電池残量低下を知らせるだけでなく、送信パケット内にもローバッテリーフラグを重畳。これを受信した中央監視盤やPCソフト上で警告を発するため、個別の送信機をチェックして回る必要がなく、効率的な保守管理が可能です。

7. わずか20gの超軽量・コンパクト設計

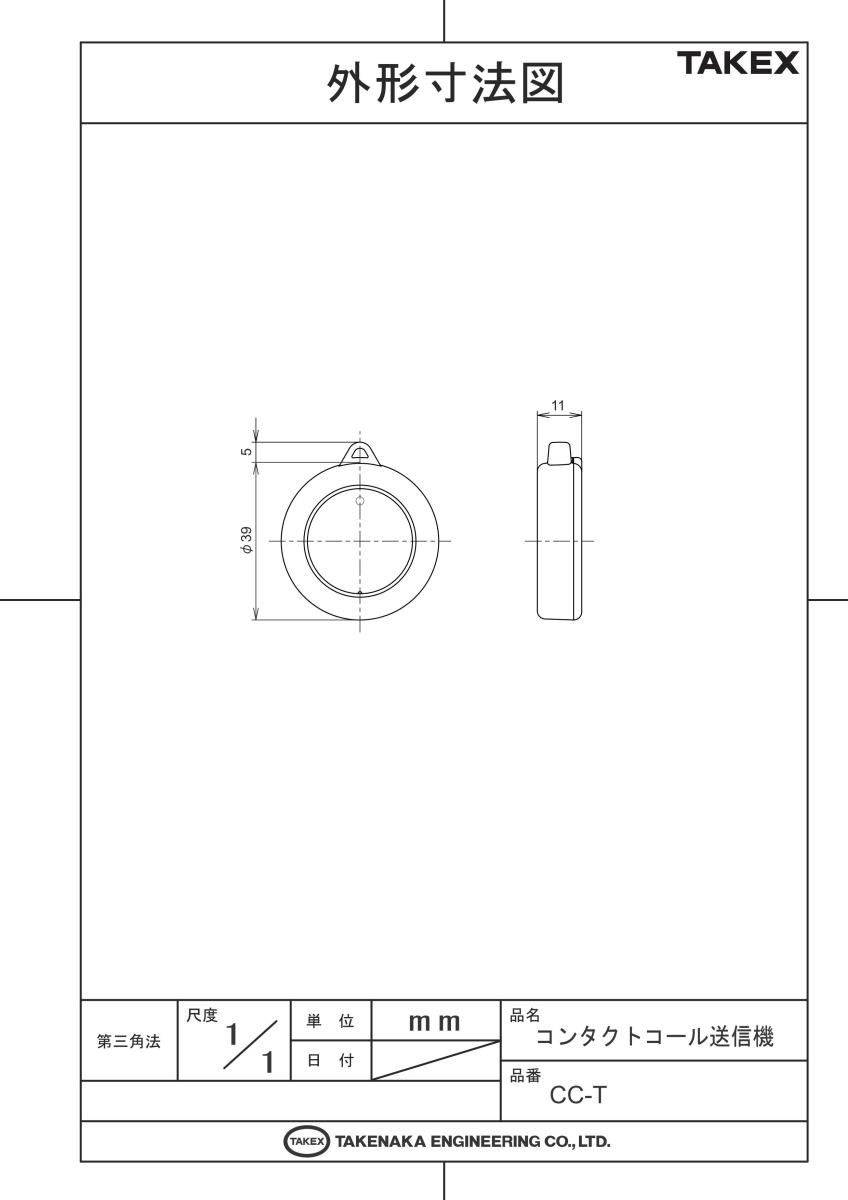

外形寸法Φ39×11mm、重量約20g（電池含む）と、従来の送信機よりも大幅な小型・軽量化を実現しました。首掛け、お守り袋への収納、リストバンド（別売）など、対象者の身体的負荷を最小限に抑えた多様な携帯方法が選択可能です。

選定時に評価したい強み

  • フェールセーフ： スイッチ操作不要の常時発信で「失報」リスクを低減
  • 長寿命： 標準周期運用で約5年間の電池交換不要を実現
  • 精度： 928MHz帯の採用により、人体による減衰や障害物に強い
  • 運用性： システム側で一括して電池切れを把握できるメンテナンス性

施工・設定ガイド

内部DIPスイッチ設定（重要）

スイッチ番号 機能 設定内容（下 / 上） 出荷時
SW1 / SW2 未使用 OFF固定 OFF
SW3 周波数切替 Lo / Hi (2波選択) Lo
SW4 送信周期切替 0.7秒 / 0.35秒 0.7秒

ステータス表示灯の挙動

状態 LEDの挙動 意味
電池挿入時 1秒間 点灯 正常起動（セルフテスト完了）
電池切れ接近 20秒に1回 点滅 電池交換時期（電圧降下検知）
通常運用中 消灯 正常動作（省電力バースト送信中）

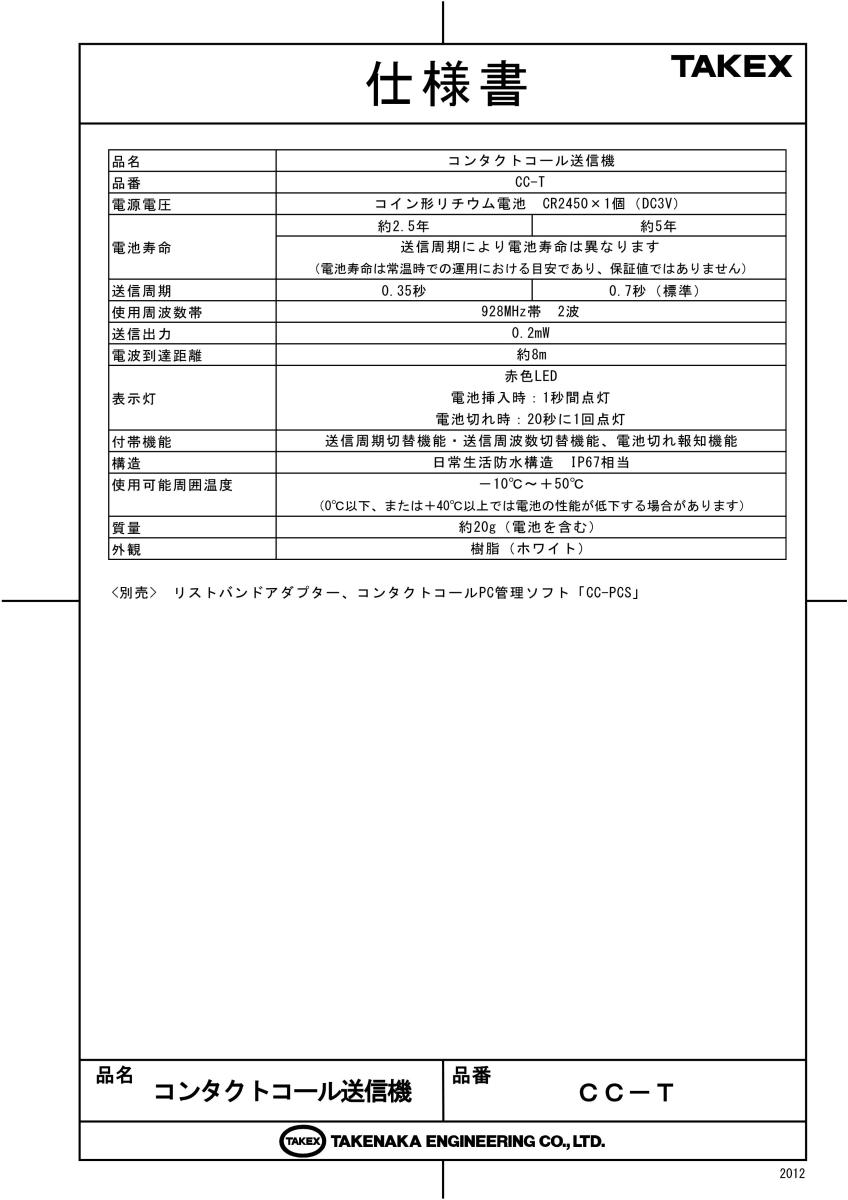

製品仕様

項目 内容
品名 / 品番 コンタクトコール送信機 / CC-T
電源電圧 コイン形リチウム電池 CR2450×1個 (DC3V)
電池寿命 約2.5年（0.35秒周期） / 約5年（0.7秒周期）
※常温時目安。保証値ではありません。
送信周期 0.35秒 / 0.7秒 (切替式)
使用周波数帯 928MHz帯 2波 (切替式)
送信出力 0.2mW
電波到達距離 約8m（環境により変動）
表示灯 赤色LED（電池挿入時・電池切れ時のみ点灯）
付帯機能 送信周期切替、送信周波数切替、電池切れ報知機能
構造 日常生活防水構造 IP67相当
使用可能周囲温度 -10℃〜+50℃（0℃以下、+40℃以上では電池性能低下の可能性あり）
質量 約20g (電池を含む)
外観材質 樹脂 (ホワイト)
別売オプション リストバンドアダプター、管理ソフト「CC-PCS」

FAQ

Q：電池のスイッチはどこにありますか？ A：本機に電源スイッチはありません。電池を正しく挿入した瞬間から常時電波を発信し続ける仕様となっており、スイッチの入れ忘れを防ぎます。
Q：お風呂に入れても大丈夫ですか？ A：IP67相当の防水性能がありますが、お湯（熱湯）やサウナ、温泉、水中での使用は避けてください。パッキンの劣化や内部結露の原因となります。
Q：電池が切れたことはどうすればわかりますか？ A：送信機のLEDが20秒に1回点滅するほか、受信機側や管理システムにも「電池切れ」の信号が送られ、アラートで通知されます。
Q：送信距離を伸ばすことはできますか？ A：本機は特定のゲートを検知するためにあえて出力を抑えています。距離を伸ばす目的ではなく、受信機の感度調整やアンテナ位置の変更で検知範囲を最適化してください。
Q：他社の受信機と組み合わせて使えますか？ A：いいえ、本機は竹中エンジニアリング製の「コンタクトコールシリーズ」専用です。他シリーズや他社製品とは通信プロトコルが異なるため使用できません。
Q：送信周期を0.35秒にするメリットは何ですか？ A：対象者が小走りでゲートを通過する場合など、移動速度が速い現場での検知漏れを防ぐことができます。ただし電池寿命は約半分になります。
Q：金属製のポケットに入れても検知しますか？ A：金属は電波を遮断（ファラデーケージ効果）するため、検知距離が極端に短くなるか、全く検知しなくなります。金属製のものと一緒に持ち歩かないでください。
Q：電池交換は自分でできますか？ A：可能です。コイン形リチウム電池（CR2450）1個を使用します。交換時は防水パッキンにゴミや髪の毛が挟まらないよう十分注意してください。
Q：認知症の方が外してしまわないか心配です。 A：非常に軽量（約20g）なため、付属のお守り袋に入れたり、衣服の目立たない場所に縫い付けたりすることで、外してしまうリスクを軽減できます。
Q：ペースメーカー等への影響はありますか？ A：本機は非常に微弱な電波（0.2mW）を使用していますが、念のため医療機器をご使用の方は医師とご相談の上でご使用ください。
