CC-R コンタクトコール受信機 TAKEX 竹中エンジニアリング [CC-R]

CC-R コンタクトコール受信機 TAKEX 竹中エンジニアリング [CC-R]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ヘルスケア・セキュリティ 徘徊お知らせ・緊急呼出 928MHz帯特定小電力無線

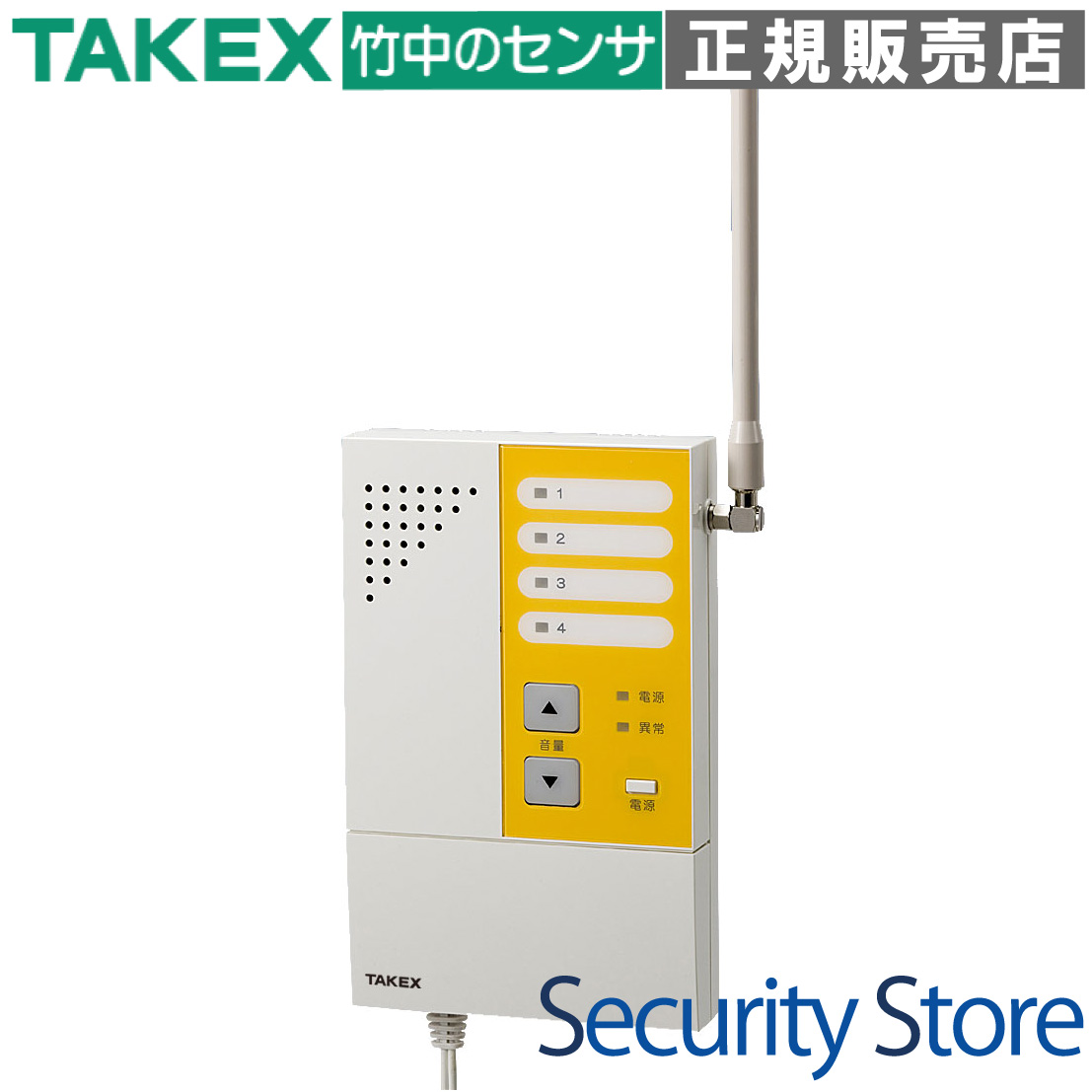

コンタクトコール受信機 CC-R

CC-Rは、高齢者の徘徊お知らせや緊急呼び出しに特化した、高精度なマイクロゾーン検知を実現するワイヤレス受信機です。電波の到達距離を意図的に制限することで「誰が・どこにいるか」の確実な位置特定を可能にし、介護施設や医療現場の負担軽減に貢献します。

  • 型番： CC-R
  • 製品名： コンタクトコール受信機
  • 無線方式： 928MHz帯 特定小電力無線
  • 主な用途： 徘徊お知らせ、通過検知、緊急呼び出し、スタッフ位置管理
  • 設置場所： 屋内壁掛専用
  • 電源： AC100V または DC10〜16V
コンタクトコール受信機 CC-R

資料ダウンロード

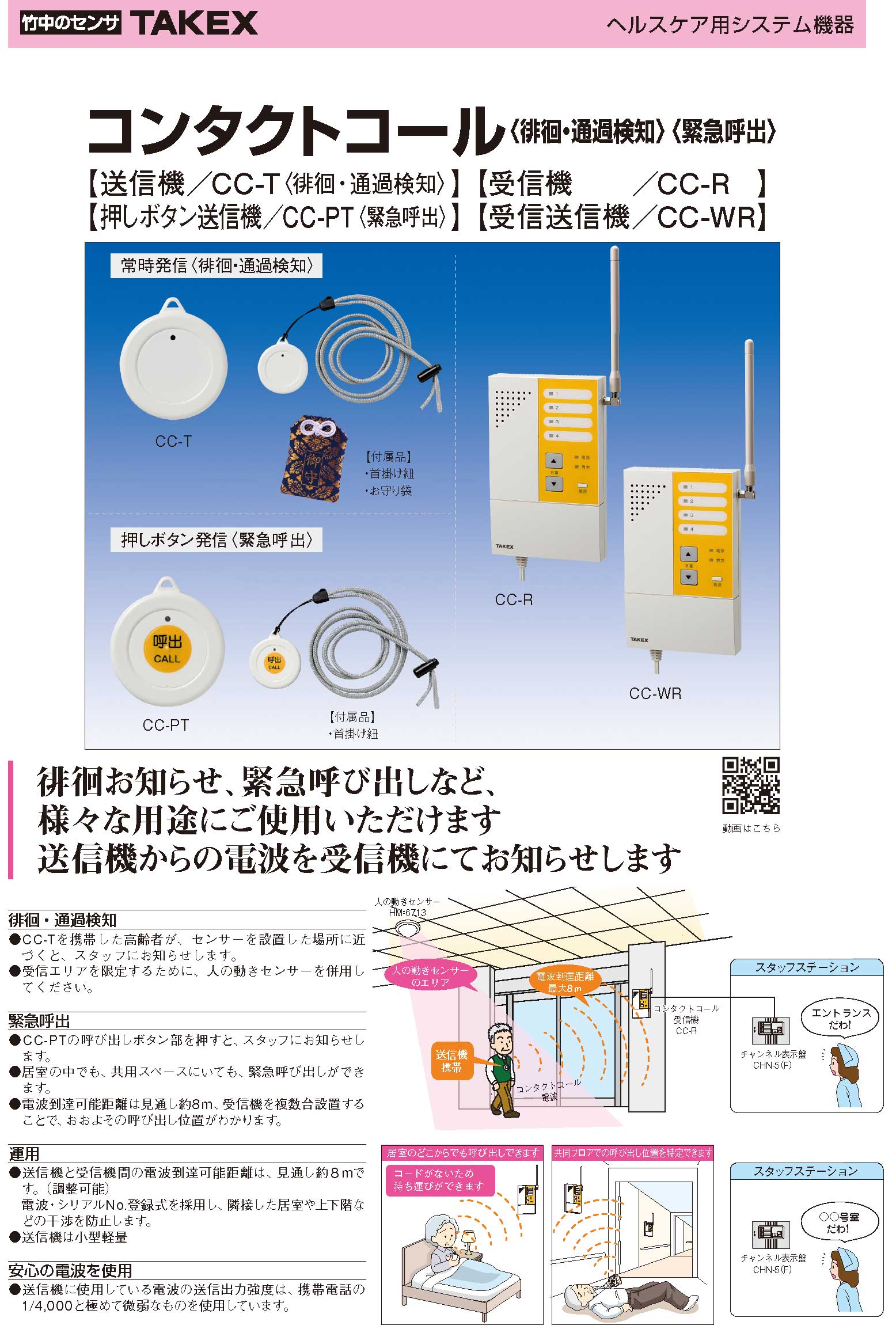

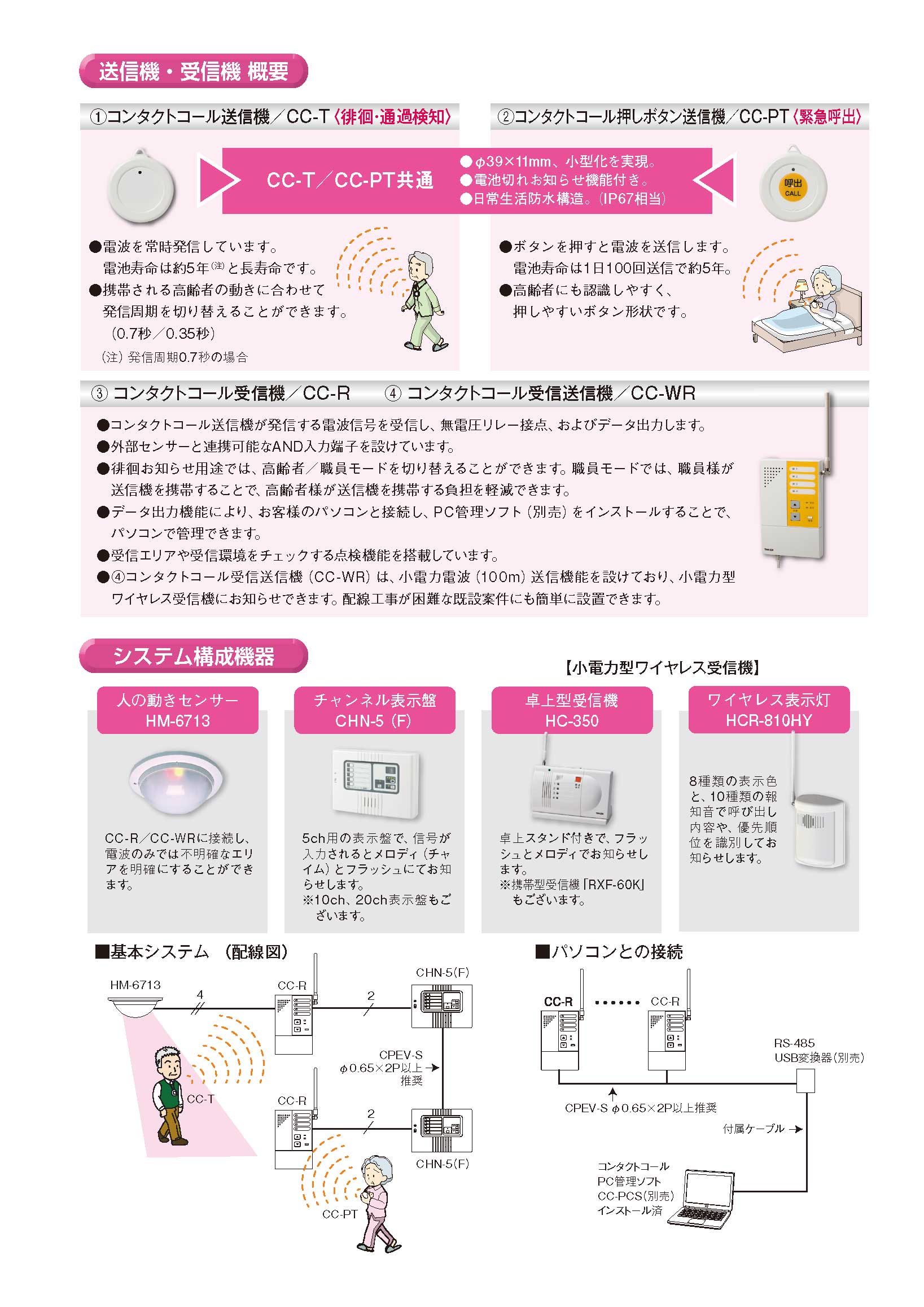

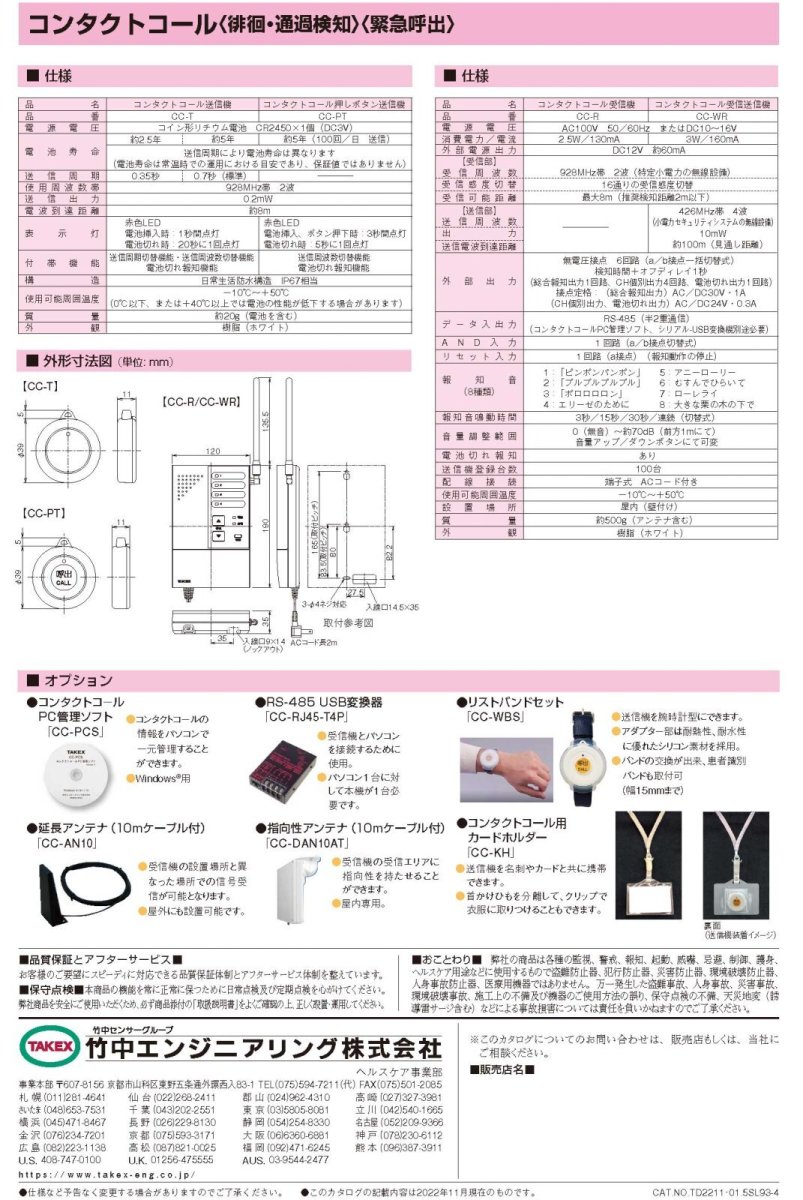

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 介護施設での居室ごとの徘徊検知
  • 病院の特定ゲートにおける通過監視
  • 緊急呼び出しボタンの集中管理
  • スタッフの現在地把握と業務効率化
  • 外部センサーを併用した非対象者の検知

導入前に確認したいポイント

  • 送信機との距離は2m以内が推奨です
  • アンテナを垂直上向きに設置できるスペース
  • RS-485によるPC管理の有無
  • 電源をAC100VかDC給電のどちらにするか
  • 隣接居室との周波数干渉の可能性

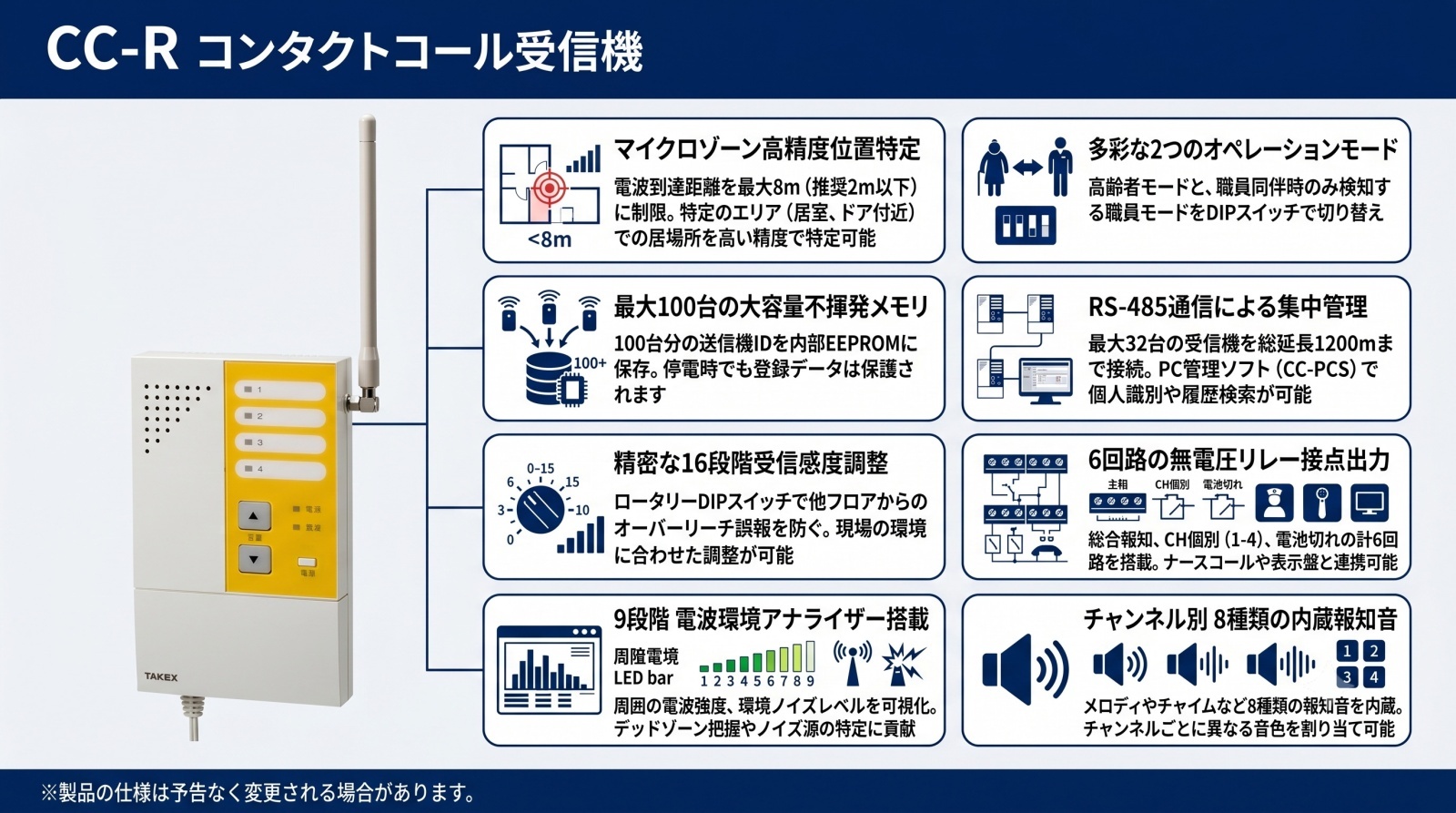

特長

ピンポイント検知を実現するマイクロゾーン設計

一般的な広域無線システムとは異なり、最大電波到達距離を約8m（推奨2m以下）に意図的に制限しています。これにより「どの受信機が電波を拾ったか」を明確に判別でき、対象者の位置を誤差数メートルの範囲で特定。居室ごとの個別管理やドアの通過検知に最適です。

「高齢者モード」と「職員モード」の切替運用

対象者が送信機を持つ標準的な運用のほか、外部センサーと連携する「職員モード」を搭載。センサーが人を検知しても、職員（送信機携帯者）が同時にその場にいれば報知しない「AND論理」が組めるため、高齢者に送信機を持たせない自由な運用が可能です。

最大100台の送信機を登録・個別識別

1台のCC-Rに対して最大100台の送信機IDを登録可能です。データは不揮発性メモリ（EEPROM）に保存されるため、停電や電源切断時でも設定が消える心配はありません。個別に4つのチャンネルへ割り振ることで、グループ管理も容易に行えます。

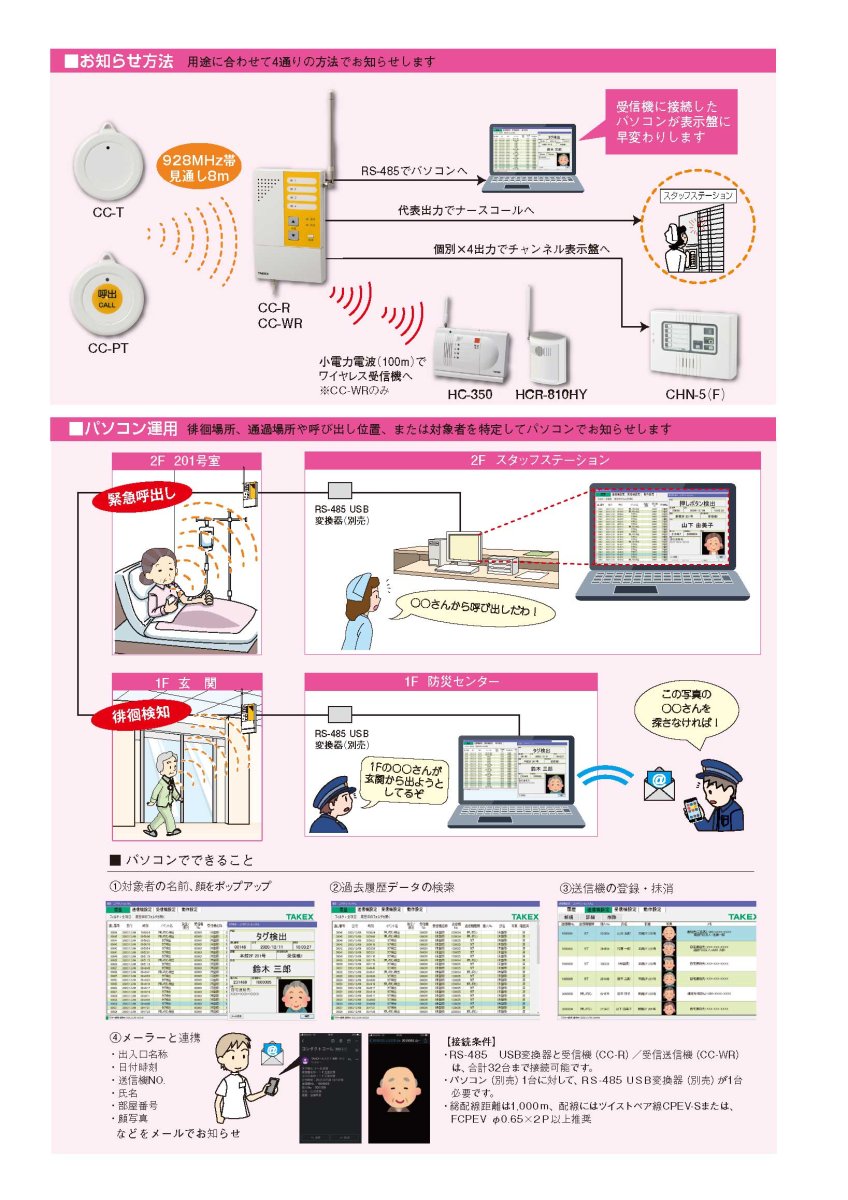

RS-485ネットワークによる高度な中央管理

最大32台のCC-Rをデイジーチェーン接続し、別売のPC管理ソフト（CC-PCS）と連携できます。パソコン上で対象者の氏名や写真をポップアップ表示したり、過去の検知履歴をカレンダー形式で検索・保存するなど、大規模施設での一括管理に対応します。

電波環境を可視化する「点検モード」

本体だけで簡易的なスペクトラムアナライザーとして機能する点検モードを搭載。周囲の電波ノイズや送信機からの受信強度を9段階のレベルメータで表示します。施工時のエリア設定や、動作不安定時の原因究明（ノイズ源の特定）を現場で迅速に行えます。

現場の運用に合わせた柔軟な報知設計

報知音は内蔵の8種類からチャンネルごとに選択可能です。また、報知時間も3秒から連続保持まで4段階で設定でき、ナースコールや回転灯などの外部機器を制御するための無電圧リレー接点も豊富に備えています（総合、個別、電池切れ出力）。

メンテナンス性を高める送信機電池切れ報知

登録された送信機の電圧低下をリアルタイムで検知。本体のインジケーター点滅と内部ブザー、さらには専用の電池切れ接点出力により、システムのダウンタイムを防ぐためのメンテナンス時期を的確にアラートします。

選定時に評価したい強み

  • 確実な位置特定： 意図的にエリアを絞ることで、位置情報の信頼性を担保。
  • システム拡張性： 単体運用から、最大32台のPCネットワーク管理まで対応。
  • 施工の安定性： レベルメータ機能により、目に見えない電波状況を数値化して確認可能。
  • 多機能な外部連携： 外部センサー給電や豊富な接点出力で、既存設備と親和性が高い。

内部設定 / モード設定

設定項目 詳細と設定内容
受信感度（16段階） 0(最短)〜15(最長)のロータリースイッチで、環境に合わせた最適な検知距離に調整可能。
モード切替 対象者検知（高齢者モード）または AND入力を用いた非対象者検知（職員モード）を選択。
周波数切替 Lo/Hiの2波切替。近接する他システムとの干渉回避に使用。
報知音（8種） チャイム、エリーゼのために、ローレライ等、居室や用途に合わせて聞き分け可能。

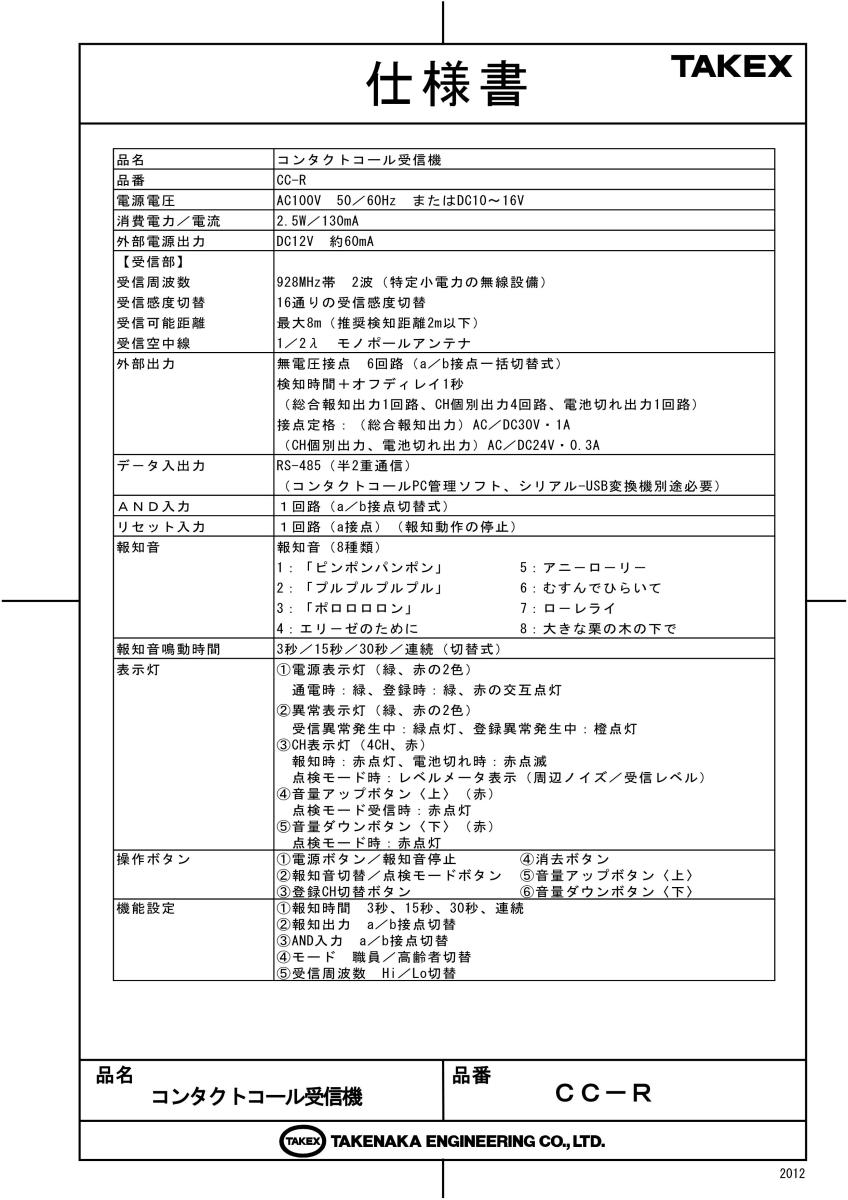

製品仕様

項目 内容
製品名 / 型番 コンタクトコール受信機 / CC-R
電源電圧 AC100V (50/60Hz) または DC10〜16V (※AC/DC併用不可)
消費電力 / 電流 2.5W / 130mA
外部電源出力 DC12V 約60mA (外部センサー等の給電用)
無線仕様 928MHz帯 2波 (特定小電力無線設備)
受信可能距離 最大8m (推奨検知距離2m以下)
送信機登録台数 最大100台 (不揮発性メモリ保存)
総合報知出力 無電圧リレー接点 (a/b接点切替) AC/DC30V 1A
個別報知出力 (1〜4) 無電圧リレー接点 (a/b接点切替) AC/DC24V 0.3A (抵抗負荷)
電池切れ出力 無電圧リレー接点 (a/b接点切替) AC/DC24V 0.3A (抵抗負荷)
データ入出力 RS-485 (半二重通信) / 総延長最大1200m / 最大32台接続
報知音量 無音〜約70dB (前方1mにて) 8段階調整可能
使用可能温度範囲 -10℃ 〜 +50℃
外形寸法 / 質量 H120 × W161 × D27.5 mm / 約500g

FAQ

Q：受信距離が8mと短めなのはなぜですか？ A：意図的に電波強度を抑えることで、隣の部屋や上下階の電波を誤って受信するのを防ぎ、「どの受信機の近くに対象者がいるか」という位置特定を確実にするためです。
Q：職員モード（AND論理）とは具体的にどのような機能ですか？ A：人感センサーが人を検知しても、同時に職員（送信機携帯者）の電波を受信していれば報知せず、送信機を持たない人（高齢者など）のみがセンサーに反応した時だけアラートを出す機能です。
Q：送信機の登録台数に制限はありますか？ A：1台の受信機に対し、最大100台までの送信機IDを登録することができます。
Q：アンテナの向きに指定はありますか？ A：はい。受信性能を最大限に発揮するため、アンテナは必ず垂直上向きに設置してください。また、無理に回転させると内部破損の原因となるためご注意ください。
Q：送信機の電池が切れた場合、どのように分かりますか？ A：受信機本体の「CH表示灯」が2秒ごとに赤点滅し、内部ブザーが20秒おきに鳴動します。また、外部出力接点を通じて集中管理盤へ知らせることも可能です。
Q：複数の受信機をパソコンで一括管理できますか？ A：可能です。RS-485通信により最大32台のCC-Rを接続し、別売のPC管理ソフト「CC-PCS」で運用状況を統合管理できます。
Q：停電した際に登録した送信機のデータは消えませんか？ A：不揮発性メモリ（EEPROM）を採用しているため、電源が切れても登録データは半永久的に保持されます。
Q：設置後に電波の入りが悪い場合、どうすればいいですか？ A：内蔵の「点検モード（レベルメータ機能）」を使用して、周囲のノイズレベルや送信機からの電波強度を数値で確認し、最適な設置位置や感度設定への調整を行ってください。
Q：ナースコールへの接続は可能ですか？ A：はい。無電圧リレー接点出力を備えていますので、ナースコール子機の外部入力端子等に接続して連動させることが可能です。
Q：屋外で使用することはできますか？ A：本機は屋内・壁掛専用です。防水機能はありませんので、屋外での使用は避けてください。
