CC-AN10 延長アンテナ TAKEX 竹中エンジニアリング [CC-AN10]

CC-AN10 延長アンテナ TAKEX 竹中エンジニアリング [CC-AN10]

販売価格: 会員のみ販売

商品詳細

コンタクトコール専用 延長アンテナ IPX6防水相当 928MHz帯 屋外設置可能

CC-AN10 延長アンテナ（10mケーブル付）

コンタクトコール受信機「CC-R」および受信送信機「CC-WR」の受信性能を最大化する専用延長アンテナです。

電波の届きにくい遮蔽物の多い環境や、受信機本体を天井裏・管理室へ隠蔽設置する場合において、見通しの良い場所や屋外へアンテナのみを切り出して設置できます。10mの伝送ロスを考慮した専用設計により、安定したワイヤレス通信環境を構築します。

  • 型番： CC-AN10
  • 対応機種： CC-R / CC-WR
  • 通信方式： 928MHz帯（特定小電力無線）
  • 設置環境： 屋内・屋外（IPX6相当の防雨構造）
  • 延長距離： 最大10m（5m直付け＋5m延長ケーブル付属）

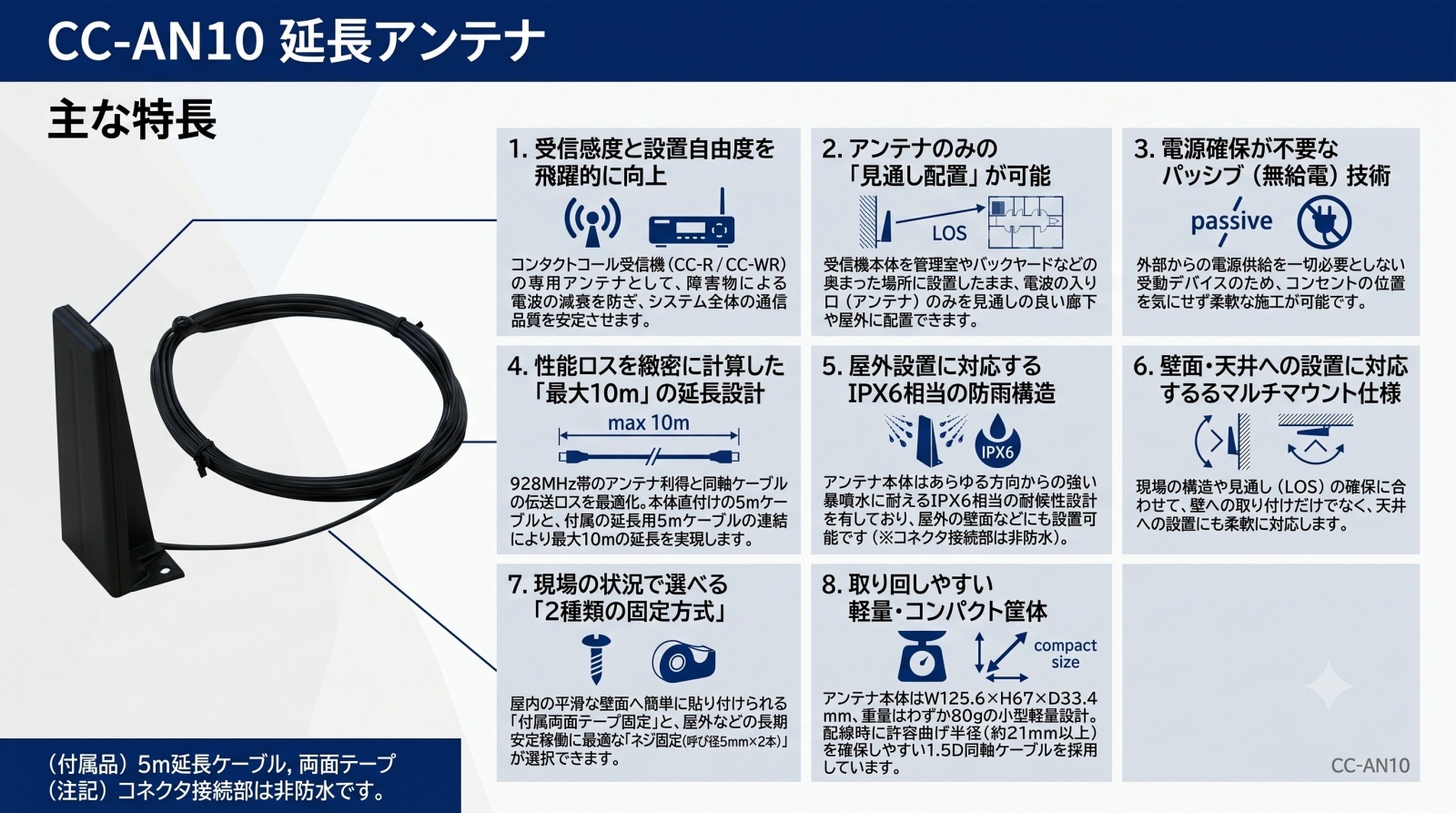

CC-AN10 延長アンテナ 製品画像

資料ダウンロード

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 受信機を美観維持のため天井裏に隠したい場合
  • 管理室の奥まった場所へ受信機を置く場合
  • 門扉や施設外壁など屋外を受信エリアにする際
  • 金属扉やコンクリート壁による電波減衰の回避

導入前に確認したいポイント

  • 設置面が金属の場合、20〜40mmの離隔が必要
  • コネクタ接続部は非防水のため、屋外では要処理
  • ケーブルの総延長は10m以内（規定値）を厳守
  • ケーブル曲げ半径は21mm以上を確保すること

特長

受信感度と設置自由度の飛躍的な向上

928MHz帯（特定小電力無線）の特性を活かし、受信機本体の設置場所に関わらず、最も電波環境の良いポイントへ「電波の入り口」を配置できます。鉄筋コンクリートや金属製障害物がある環境でも、本製品を併用することで安定した通信品質を担保できます。

360°全方位をカバーする無指向性アンテナ

アンテナエレメントは無指向性設計を採用しており、上下左右360°が受信エリアとなります。設置向きを細かく調整する必要がなく、施工現場での調整工数を削減しながら、広範囲からの信号を確実に捕捉します。

屋外設置に対応するIPX6相当の耐候性

アンテナ本体はIPX6相当の防雨構造を有しており、玄関口や門扉、建物の外壁といった雨天に晒される環境下でも安心して設置いただけます。過酷な現場環境においても長期にわたり安定した性能を維持します。

最大10mの延長を可能にする専用設計

アンテナ本体に直付けされた5mの1.5D同軸ケーブルに加え、5mの延長用ケーブルが標準付属しています。高周波信号の減衰バランスを緻密に計算しており、メーカー保証値として最大10mの延長設置が可能です。

パッシブ（無給電）方式によるメンテナンスフリー

アンテナ自体には電源供給が不要な受動素子方式を採用しています。電源工事の必要がなく、落雷等による電気的な故障リスクも低減。一度設置すれば長期にわたってメンテナンスの負担を抑えることができます。

多様な施工方法に対応する柔軟性

軽量なため、付属の両面テープによる簡易固定から、呼び径5mmのネジによる恒久的な強固な固定まで、現場の壁面材質や運用期間に合わせて最適な取付方法を選択可能です。

現場運用を意識した配線・端子設計

受信機との接続には汎用性の高いSMAコネクタを採用。施工時にケーブルの引き回しがしやすい1.5Dケーブルを採用し、ケーブルクランプも付属しているため、美しく確実な配線固定が可能です。

選定時に評価したい強み

  • 通信品質の安定化： 928MHz帯の減衰ロスを最小限に抑える緻密な設計。
  • 優れた耐環境性： IPX6相当で、屋外の厳しい天候下でも設置運用が可能。
  • 確実な施工性： 10m分のケーブルと固定用クランプがセットになった親切設計。
  • 高い隠蔽性： 本体を隠しつつアンテナのみを露出させる運用に最適。

施工・設置ガイド

確実な受信感度を確保するため、以下の施工基準を遵守してください。

確認項目 この製品での考え方・施工基準
金属面への設置 直接の貼り付けは厳禁。樹脂スペーサー等で20〜40mm以上離してください。
ケーブル曲げ半径 1.5D同軸ケーブルの特性上、半径21mm以上の曲がりを確保してください。
コネクタ防水 コネクタ接続部は非防水です。屋外では自己融着テープ等で防水処理を施してください。
アンテナ付近の配線 アンテナ本体から40〜100mmは、本体に対し垂直にケーブルを引き出してください。

トラブルシューティング

現象 主な原因 処置
全く受信しない SMAコネクタの締め付け不足、またはケーブル断線。 接続部の再確認。延長ケーブルを外し、本体直付け分のみでテスト。
雨天時のみ不安定 コネクタ接続部への浸水による高周波ショート。 接続部の乾燥。その後、自己融着テープ等で厳重な防水処理を実施。
感度が想定より低い 金属面への密着によるデチューン（共振ズレ）。 アンテナを金属面から離して設置し直してください。

製品仕様

無線電波伝送仕様
受信周波数 928MHz帯（特定小電力無線）
接続対象製品 コンタクトコール受信機 (CC-R) / 受信送信機 (CC-WR)
基本・設置仕様
品番 CC-AN10
配線距離 CC-AN10と受信機間 10m以下（総延長）
取付け方式 壁付け、天井対応（両面テープ または ネジ固定）
設置場所 屋内・屋外（IPX6相当の防雨構造）
使用可能周囲温度 -10℃ 〜 +50℃
外観・寸法
外観材質・色 樹脂製・黒色
外形寸法 W125.6 × H67 × D33.4 mm
ケーブル仕様 1.5D同軸ケーブル 黒色5m（本体直付け）
重量 80g
付属品 5m延長用同軸ケーブル、ケーブルクランプ（3個）、両面テープ（1枚）

FAQ

Q：ケーブルをさらに継ぎ足して10m以上延長することはできますか？ A：いいえ、できません。1.5D同軸ケーブルでの10m以上の延長は信号減衰（伝送ロス）が大きく、通信品質を保証できないため推奨されません。
Q：アンテナ本体には電源（電池やACアダプター）が必要ですか？ A：いいえ、パッシブタイプのアンテナですので電源供給は一切不要です。
Q：屋外設置時、ケーブルの接続部（コネクタ部）に防水処置は必要ですか？ A：はい、必須です。アンテナ本体はIPX6ですが、SMAコネクタ部分は非防水です。屋外に露出する場合は自己融着テープ等で防水処理を行ってください。
Q：金属製の物置や鉄扉に直接貼り付けても大丈夫ですか？ A：直接貼り付けると、アンテナの特性がズレて受信感度が著しく低下します。必ず20〜40mm程度の離隔を確保して設置してください。
Q：他社の無線機やWi-Fiルーターのアンテナとして流用できますか？ A：本製品は928MHz帯専用に設計されています。他周波数帯の機器に使用しても本来の性能は発揮できず、機器を破損させる恐れもあるため、コンタクトコールシリーズ専用としてお使いください。
Q：ケーブルを窓の隙間に通すために、平らに潰してもいいですか？ A：厳禁です。同軸ケーブルを潰すと内部のインピーダンスが変化し、信号が反射して感度が低下します。曲げ半径は21mm以上を保ってください。
Q：アンテナ本体にLEDなどの動作表示灯はありますか？ A：本製品にLEDはありません。受信状態の確認は、接続先の受信機本体（CC-R等）のインジケーターで行ってください。
Q：IPX6とはどの程度の防水性ですか？ A：「あらゆる方向からの強い噴流水（耐水形）」に対する保護を指します。通常の降雨には耐えられますが、水没環境や常に水に浸かる場所には設置できません。
Q：付属の両面テープ以外で固定する方法はありますか？ A：呼び径5mmのネジを2本ご用意いただければ、ネジ止め固定が可能です。屋外設置や長期間の運用の場合はネジ止めを推奨します。
Q：ケーブルの根元が断線した場合、修理は可能ですか？ A：アンテナ本体側の5mケーブルは直付け構造のため、根元での断線の場合は製品全体の交換が必要となります。施工時には根元に無理な力がかからないようクランプで固定してください。
