ガラス破壊センサー ブラック TAKEX 竹中エンジニアリング [GS-1000(BL)]

ガラス破壊センサー ブラック TAKEX 竹中エンジニアリング [GS-1000(BL)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ガラス破壊センサー 超音波集音式 屋内用

GS-1000(BL) ガラス破壊センサー ブラック

GS-1000(BL)は、板ガラスが破壊された際に発生する特有の超音波を高精度に検出し、リレー信号を出力する超音波集音式のセンサーです。神社仏閣、博物館、美術館、店舗など、内装の美観を重視する環境に最適なブラック仕様モデル。1台で複数のガラスを広範囲に警戒でき、施工・保守の容易さと高い信頼性を両立しています。

型番： GS-1000(BL)
検出方式： デュアル式超音波集音方式（パッシブ型）
主な用途： 窓ガラス・ショーケースの破壊検知、無人警戒システム
設置場所： 屋内（天井または壁面）
電源電圧： DC10.5V 〜 30V（無極性）

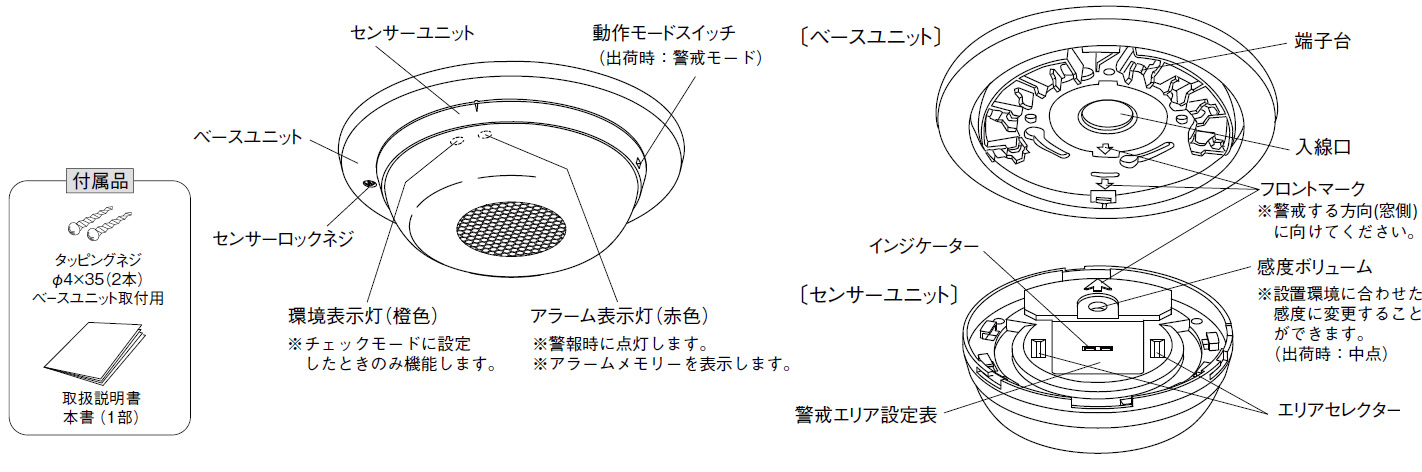

GS-1000(BL) ガラス破壊センサー ブラック 製品画像

資料ダウンロード

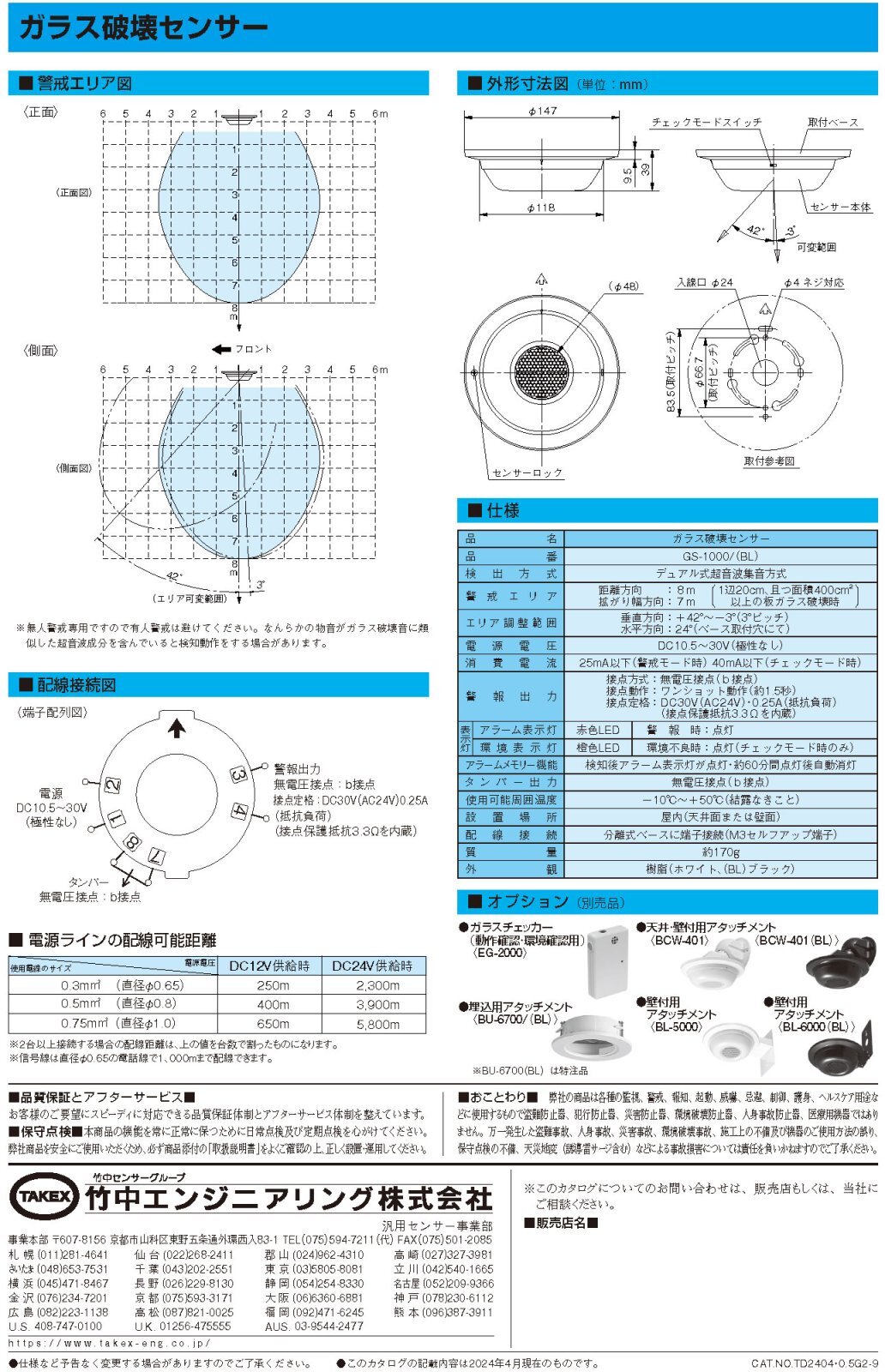

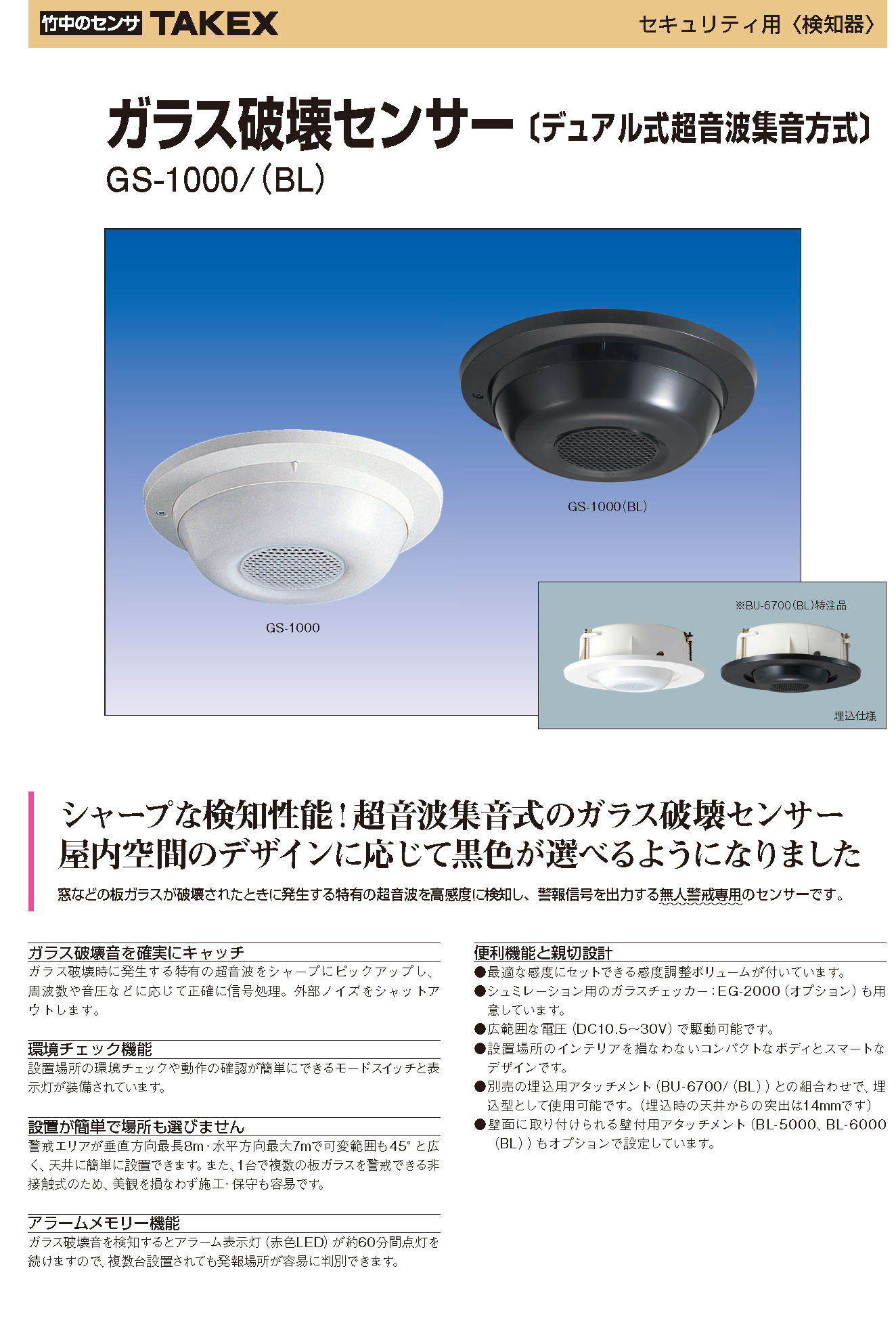

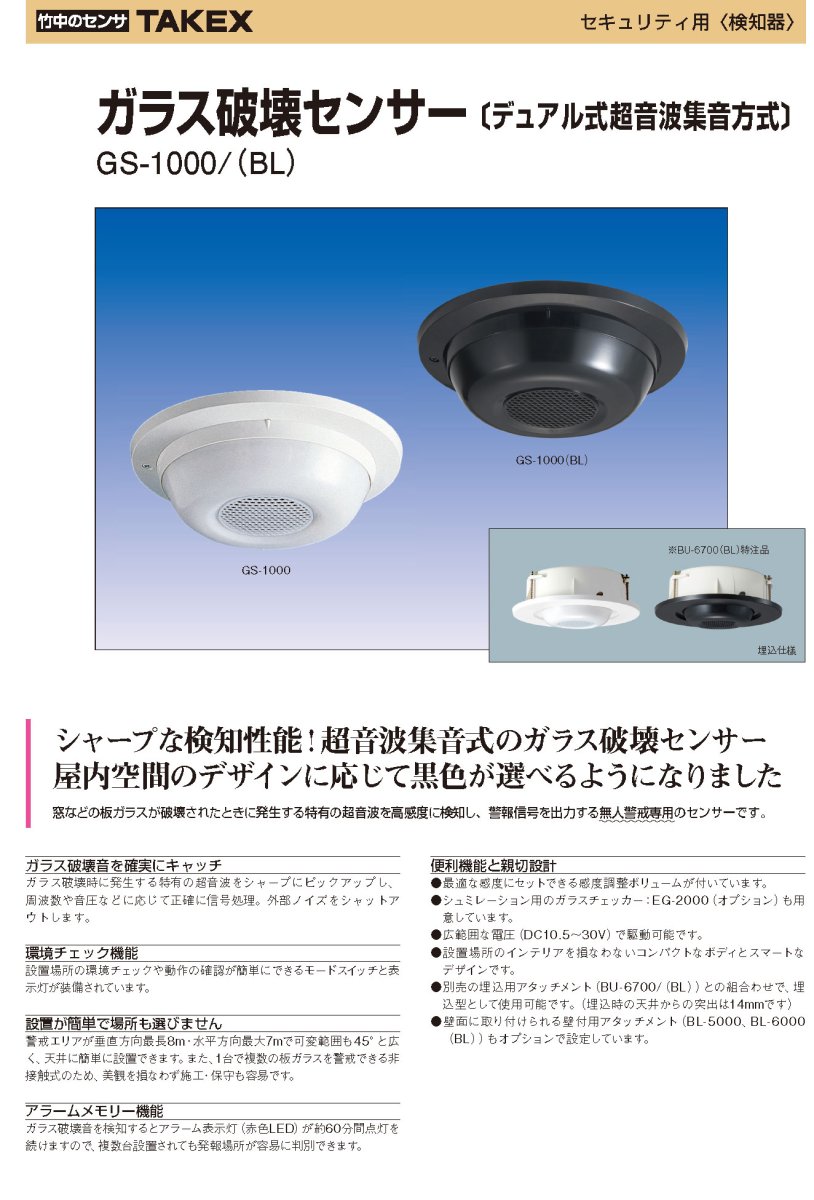

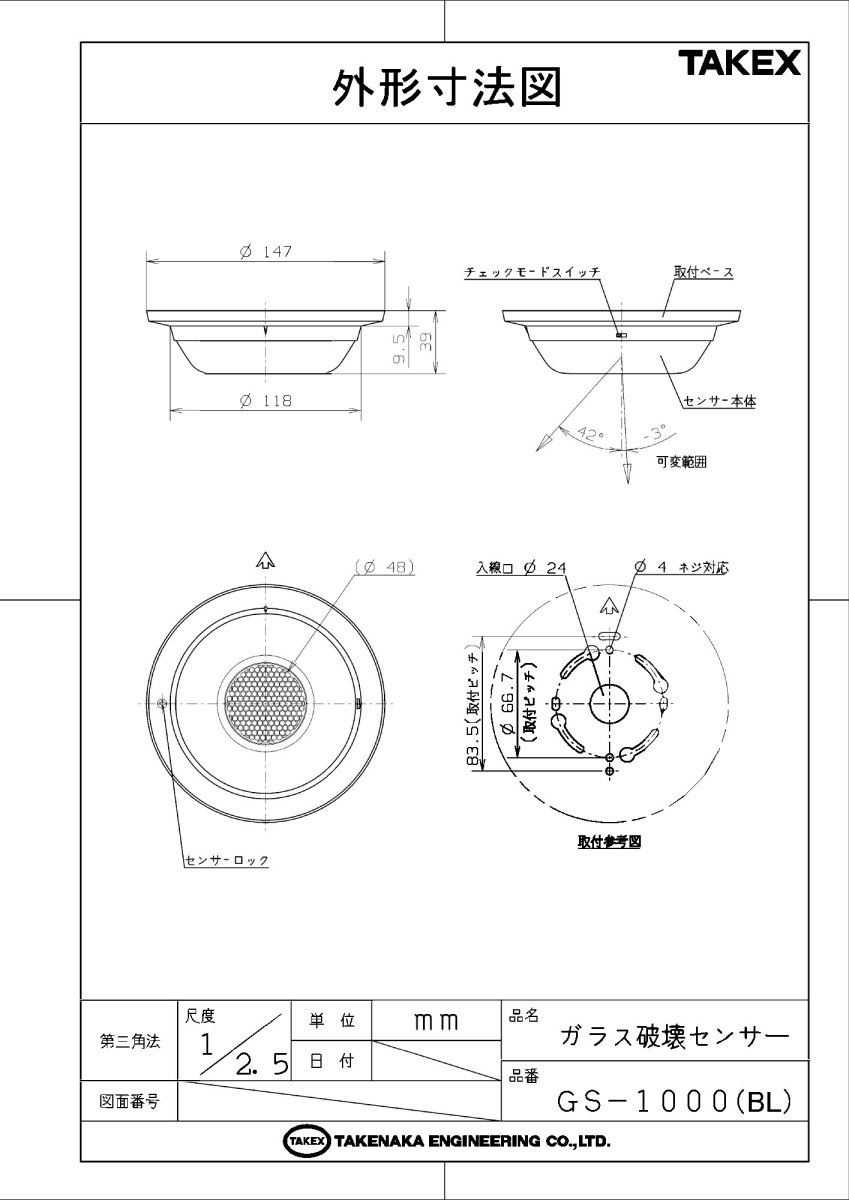

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 配線接続図（GIF） 外形寸法図（PDF）

この製品が向いている用途

  • 神社仏閣・歴史的建造物の防犯
  • 美術館・博物館の展示ケース警戒
  • ダークトーンの内装を持つ店舗・施設
  • 一般オフィス・住宅の窓ガラス警戒

導入前に確認したいポイント

  • 警戒対象は厚さ3mm以上の板ガラスか
  • センサーからガラス面が見通せるか
  • 3m以内に強力な超音波源はないか
  • 無人警戒専用（在室時は不適）

特長

デュアル式超音波集音テクノロジー

ガラス破壊時に発生する特有の超音波をシャープにピックアップ。2つの異なる周波数帯域を同時に監視する独自の回路により、生活環境下で発生するノイズ（金属音や空気圧変化）と実際の破壊音を極めて高い精度で識別し、誤報を最小限に抑えます。

内装に調和するブラックカラー仕様

ダーク系の天井や内装に合わせて設計された黒色仕様です。視覚的な違和感を与えず、セキュリティレベルを維持したまま施設の意匠を損なわないため、デザイン性が重視される店舗や展示空間に最適です。

広範囲をカバーする警戒エリア

距離方向で最大8m、水平方向で最大7mの広大な警戒エリアを確保。1台のセンサーで複数の板ガラスを効率的にカバーできる非接触式のため、施工コストの削減と保守の容易さを実現しています。

環境チェック機能による確実な施工

設置場所の環境ノイズを可視化する「環境表示灯（橙色LED）」を装備。モードスイッチを「チェックモード」に切り替えることで、実際の運用前に最適な感度設定やノイズの有無を即座に確認できます。

発報箇所を特定するアラームメモリー

万が一の発報時、赤色LEDが約60分間点灯し続けるメモリー機能を搭載。複数台のセンサーが設置されている現場でも、どの箇所で異常が検知されたかを容易に特定できるため、迅速な対応が可能です。

柔軟な設置調整を可能にする機構

垂直方向に+42°〜-3°（3°ピッチ）の角度調整ができるエリアセレクターを内蔵。ベース取付穴による左右24°のスイング調整と合わせ、現場の条件に応じた精密なエリア設定が可能です。

高い信頼性を支える自己診断機能

内部回路の動作を常時監視する自己診断機能を搭載。センサー素子の破損や異常を検知した際にはアラーム表示灯を連続点灯させ、システムをフェイルセーフ側に動作させることで、運用上の盲点を排除します。

選定時に評価したい強み

  • 高精度： 2種類帯域検出回路により誤報リスクを大幅に低減
  • 隠匿性： 薄型円形デザインで火災感知器のような外観
  • 汎用性： DC10.5V〜30Vの広範囲な電源電圧に対応
  • 施工性： セパレート式のベースユニットで結線・取付がスムーズ

インジケーター（LED）の動作状態

状態 赤色LED（アラーム） 橙色LED（環境） 意味
通常監視 消灯 消灯 正常に動作しています
警報出力 点灯（約1.5秒） 消灯 ガラス破壊音を検知しました
メモリー 点灯（60分間） 消灯 過去1時間以内に警報が発生しました
環境不良 消灯 点灯（断続的） 超音波ノイズを検知（チェックモード時）

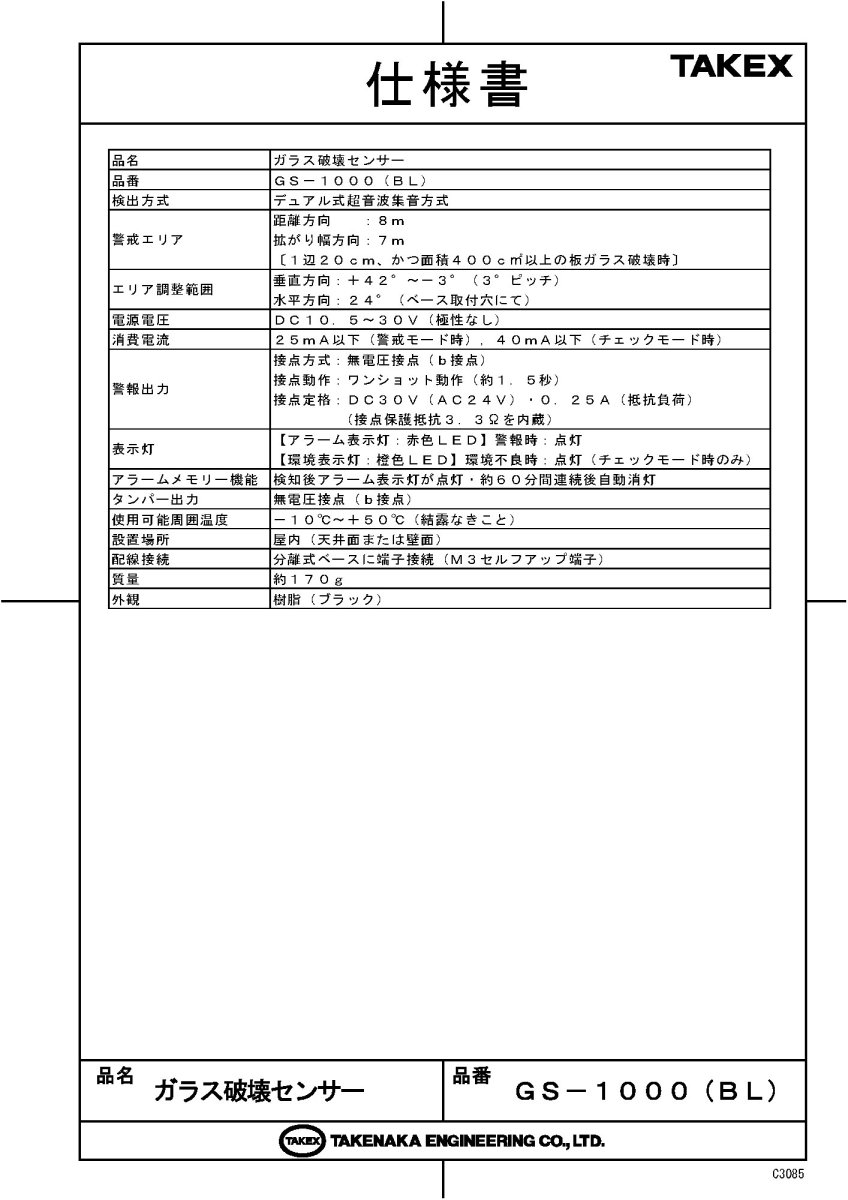

製品仕様

品名ガラス破壊センサー
品番GS-1000(BL)
検出方式デュアル式超音波集音方式
警戒エリア距離方向：8m
拡がり幅方向：7m
（1辺20cm、面積400c㎡以上の板ガラス破壊時）
エリア調整範囲垂直方向：＋42°〜－3°（3°ピッチ）
水平方向：24°（ベース取付穴にて）
電源電圧DC10.5V 〜 30V（極性なし）
消費電流25mA以下（警戒時）、40mA以下（チェック時）
警報出力無電圧接点（b接点）、ワンショット（約1.5秒）
DC30V・0.25A（抵抗負荷）
（接点保護抵抗3.3Ω内蔵）
表示灯【赤色】アラーム表示灯
【橙色】環境表示灯（チェックモード時のみ点灯）
アラームメモリー点灯・約60分間連続後自動消灯
タンパー出力無電圧接点（b接点）
使用温度範囲－10℃ 〜 ＋50℃（結露なきこと）
設置場所屋内（天井面または壁面）
質量約170g
外観樹脂（ブラック）

FAQ

どんな種類のガラスでも検知できますか？ 一般的な厚さ3mm以上の板ガラスが対象です。網入りガラスや強化ガラスにも対応しますが、防犯ガラス、合わせガラス、飛散防止フィルムを貼ったガラスは破壊時の音が異なるため、事前の動作テストが必要です。
1つの部屋に複数台設置しても干渉しませんか？ はい、本製品は自ら波を発信しない受動型（パッシブ方式）のため、同一空間に複数台設置しても相互干渉は起こりません。
カーテンやブラインドがあっても検知できますか？ 超音波を遮断する遮蔽物があると検知できません。カーテンがある場合は、窓とカーテンの間の隙間に設置してください。
無人警戒専用とはどういう意味ですか？ 在室中に発生する電話のベル、チャイム、食器の音などの超音波ノイズに反応する可能性があるため、不在時の警戒用としてご使用ください。
設置してはいけない場所はありますか？ エアコンの吹き出し口、換気扇、事務機器などのノイズ源からは3m以上離して設置することを推奨します。
感度の調整は可能ですか？ はい、本体内部の感度ボリューム（L〜H）で無段階に調整可能です。

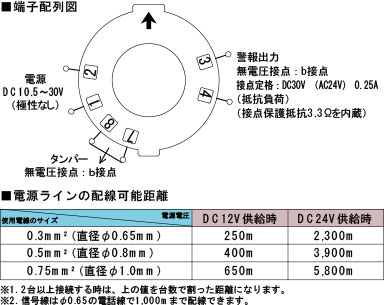

配線距離はどれくらいまで伸ばせますか？ DC12V使用時で最大250m、DC24V使用時で最大2,300mまで可能です（φ0.65mm単線使用時）。
アラームメモリーを消去するには？ チェックモードへの切り替え、または電源の再投入でリセットされます。何もしない場合は60分後に自動消灯します。
センサーの向きはどのように合わせればよいですか？ 中央のメッシュ状マイク部が、警戒対象のガラス面を真っ直ぐ向くように調整してください。
動作テストをするためのオプション品はありますか？ 別売のガラスチェッカー「EG-2000」を使用することで、ガラスを実際に割ることなく模擬音で動作確認が行えます。
