ガラス破壊センサー ブラック TAKEX 竹中エンジニアリング [GS-2000(BL)]

ガラス破壊センサー ブラック TAKEX 竹中エンジニアリング [GS-2000(BL)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ガラス破壊センサー 超音波集音方式 ブラック仕様

GS-2000(BL) ガラス破壊センサー ブラック

窓ガラスの破壊時に発生する特有の超音波を高精度に検知する、超音波集音式のセキュリティセンサーです。スリムなブラック筐体を採用しており、神社仏閣や店舗、美術館など、内装デザインを重視する空間の無人警戒に最適です。

  • 型番： GS-2000(BL)
  • 方式 / カテゴリ： 超音波集音方式（受動型）
  • 主な用途： 窓ガラス破壊の検知（侵入監視）
  • 設置場所： 屋内（天井面・壁面）
  • 電源電圧： DC9V〜28V（無極性）
GS-2000(BL) ガラス破壊センサー ブラック

資料ダウンロード

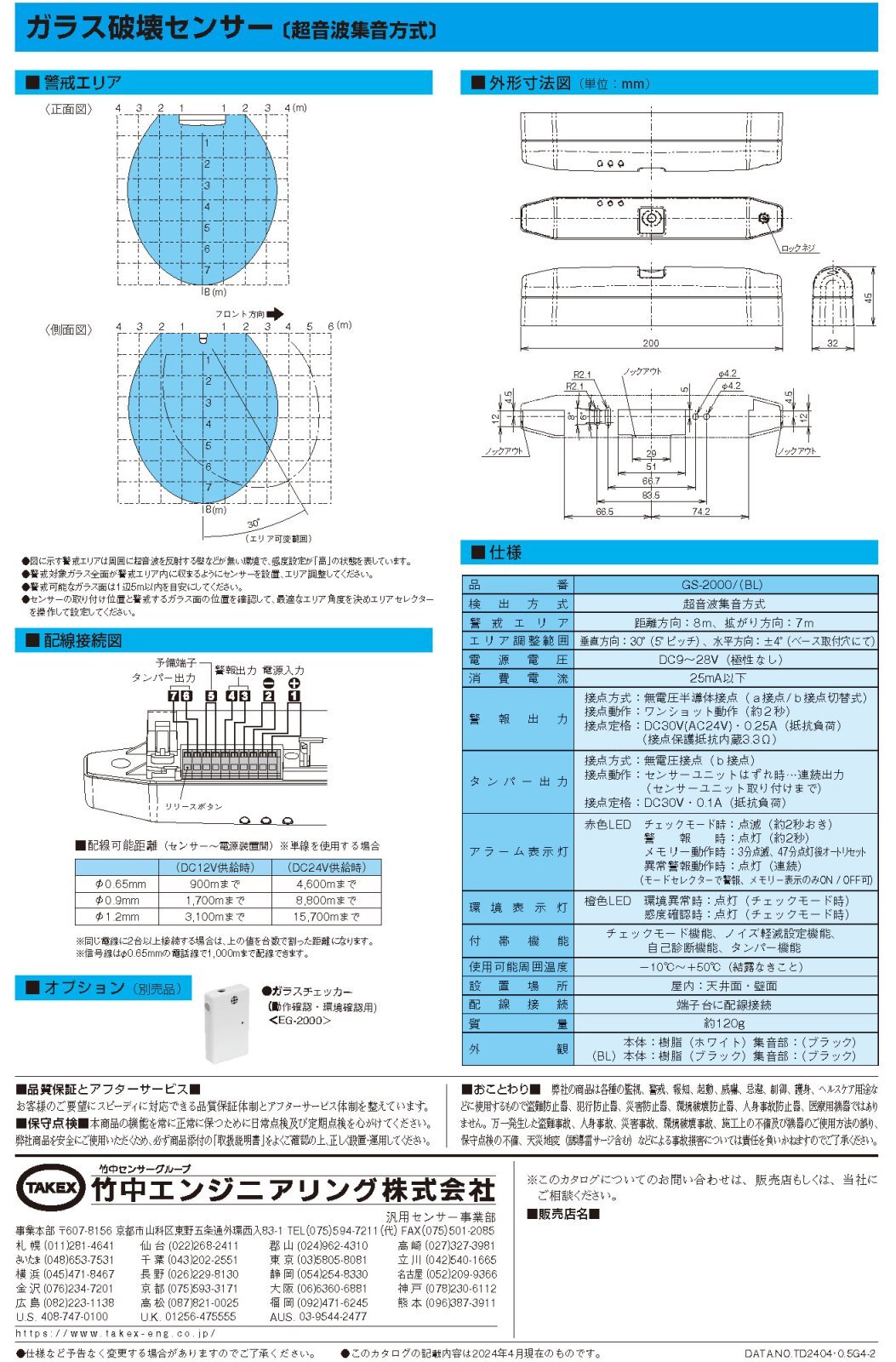

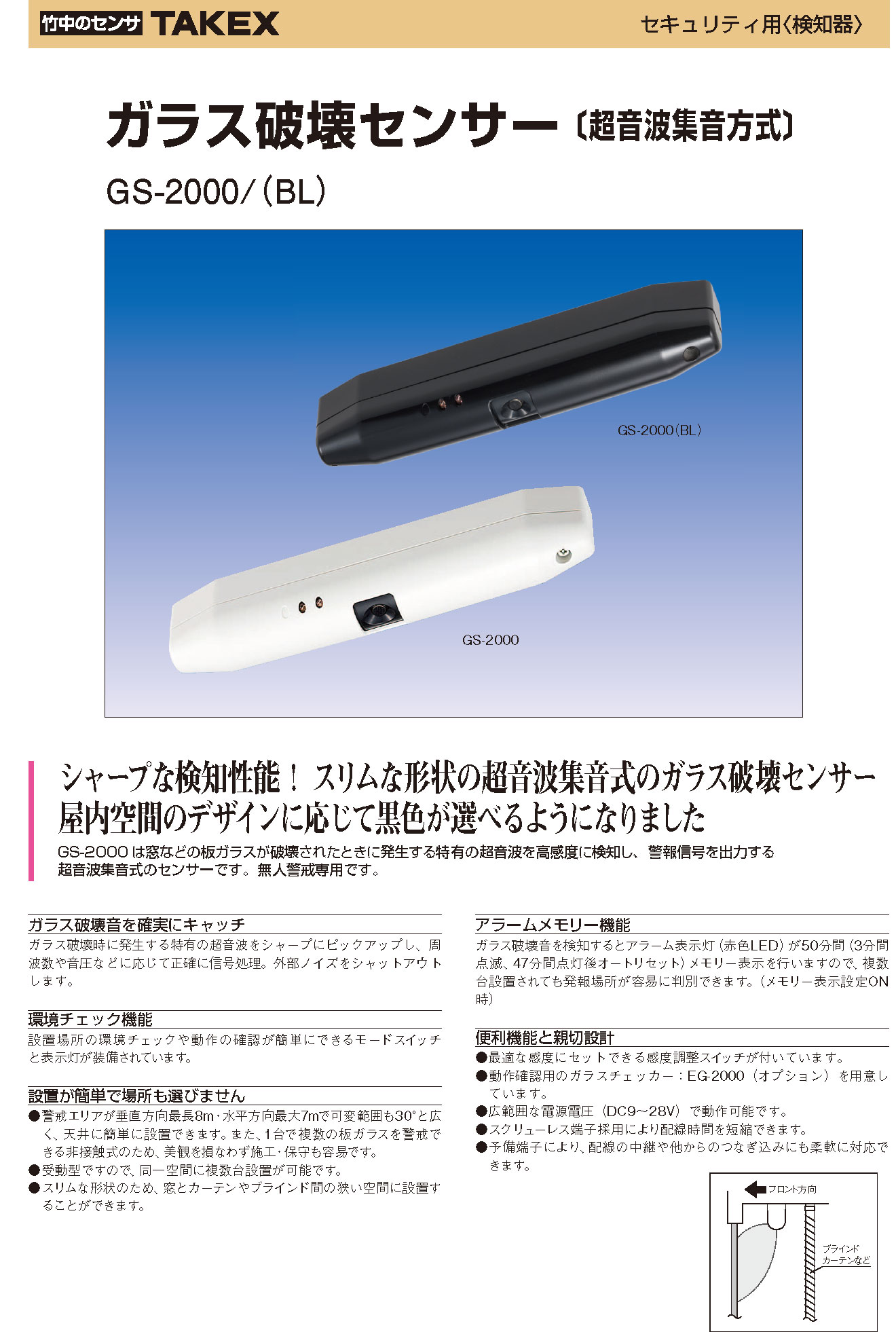

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 神社仏閣・歴史的建造物の防犯
  • 博物館・美術館の展示室監視
  • ダークトーンの内装を持つ店舗
  • 窓とカーテンの隙間への設置
  • ショーケース内のガラス破損監視

導入前に確認したいポイント

  • 警戒対象のガラスを直接見通せるか
  • 2m以内の距離に設置可能か
  • 無人警戒専用（有人時は使用不可）
  • 付近に超音波ノイズ源がないか

特長

2種類の超音波帯域を同時監視する高度な検知回路

ガラス破壊時に発生する特有の音響エネルギーを、2種類の異なる超音波帯域で同時に監視。生活ノイズ（金属音や電子音）と実際の破壊音を極めて高い精度で識別し、誤報を最小限に抑えながら確実な警報出力を実現しています。

意匠性を損なわないスリムなブラック筐体

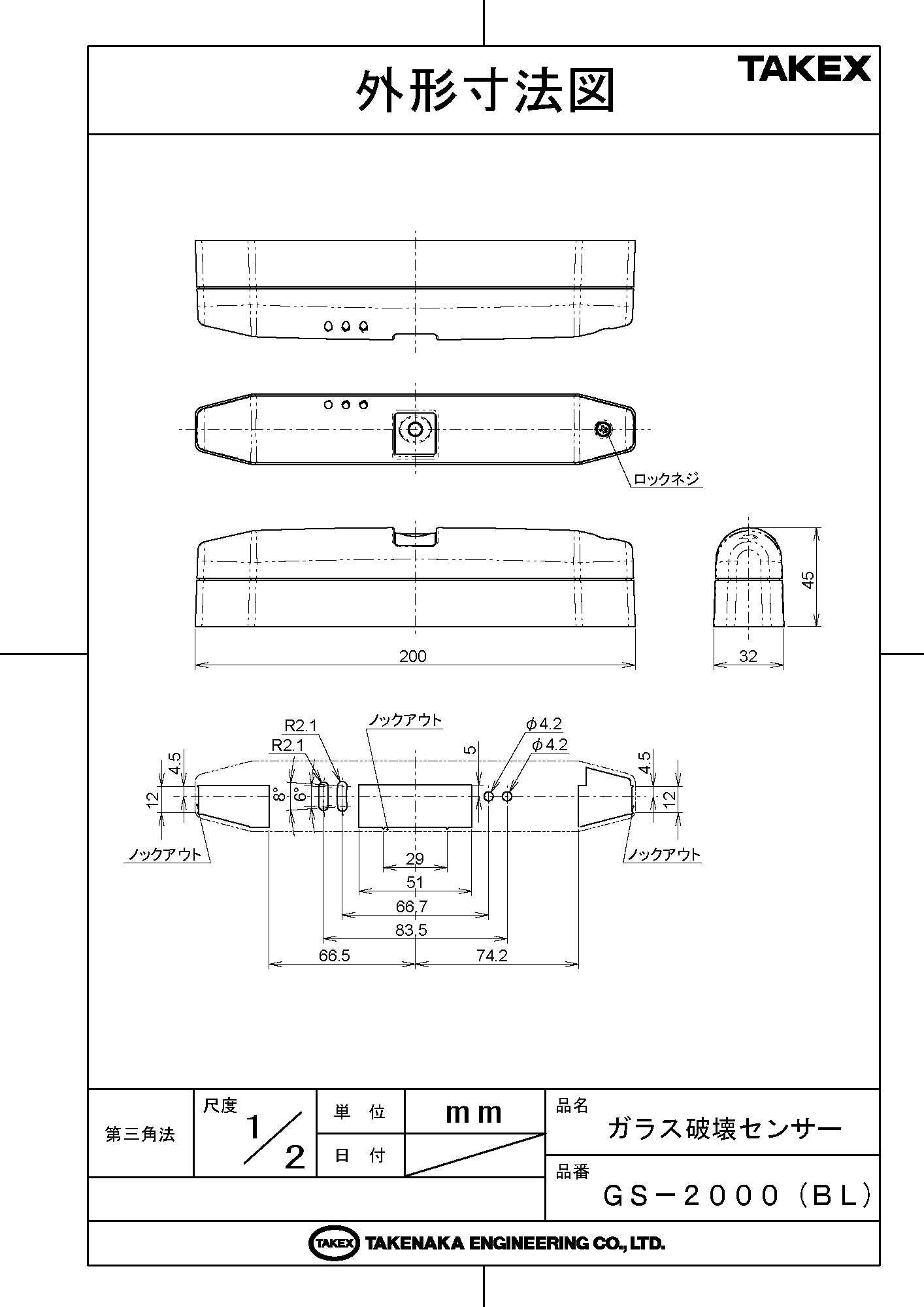

内装との調和を重視した黒色仕様です。ダーク系の天井や壁面に設置しても目立ちにくく、施設の美観を維持します。高さ45mm、幅200mmのスリム形状により、露出設置でも圧迫感を与えません。

受動型センサーによる複数台の同一空間設置

本製品は受動型（パッシブ）センサーであるため、自ら信号を発信しません。そのため、複数の窓面をカバーするために同一空間に複数台を設置しても、センサー同士が干渉し合うことなく安定した運用が可能です。

カーテンやブラインドの隙間にも設置可能な薄型設計

超音波を遮断するカーテンやブラインドの内側、窓とのわずかな隙間にも設置できるコンパクトな設計です。遮蔽物の影響を受けない位置に配置することで、検知漏れを防ぎます。集音軸は垂直方向に30°可変可能です。

発報箇所を一目で特定できるアラームメモリー機能

警報を検知すると赤色LEDが50分間（3分点滅、47分点灯）メモリー表示を行います。広い施設で複数台設置している場合でも、どのセンサーが作動したかを後から容易に特定でき、迅速な現場確認を支援します。

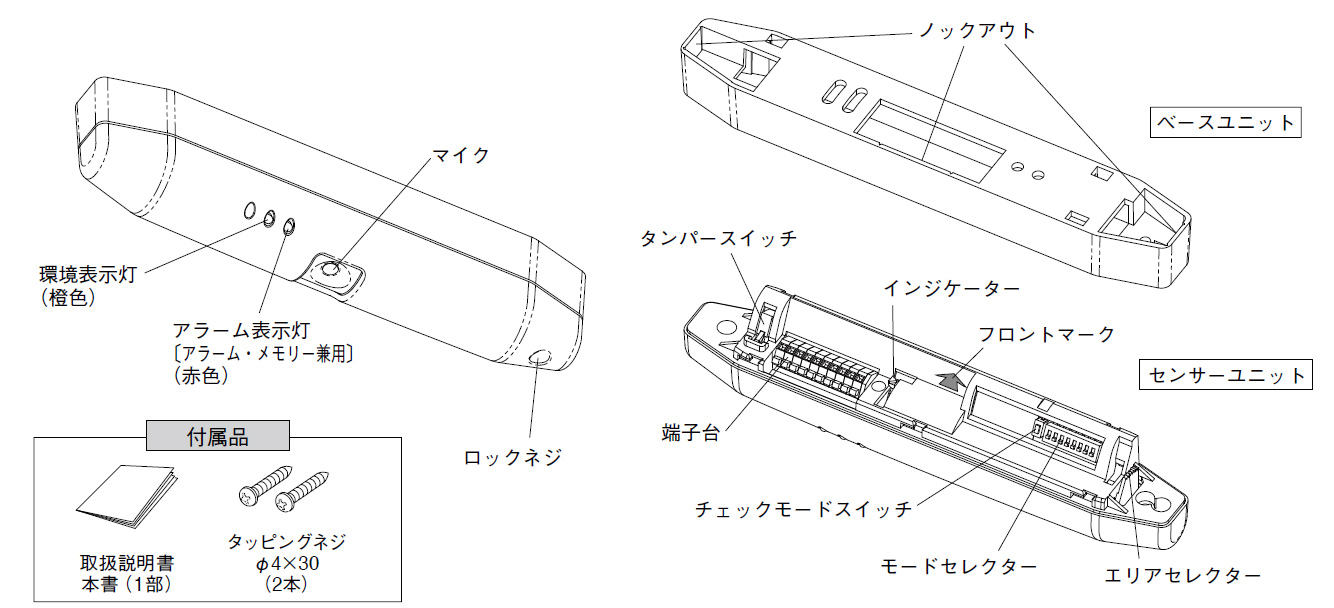

設置環境をリアルタイムで診断する環境チェック機能

モードスイッチと橙色LEDにより、設置場所の超音波ノイズ状態を簡単に確認できます。施工時にノイズレベルを把握することで、誤動作の少ない最適な設置位置や感度設定を現場で即座に判断可能です。

配線作業を効率化するスクリューレス端子台

配線接続にはスクリューレス端子を採用。ドライバー不要で配線時間を大幅に短縮できるほか、予備端子を備えているため渡り配線の中継や他機器からのつなぎ込みにも柔軟に対応できます。

回路異常を知らせる自己診断機能

内部回路や超音波検出素子の状態を常時監視。万が一の故障や断線時にはアラーム表示灯を連続点灯させ、警報出力を保持します。「故障に気づかず警戒が解けている」というリスクを回避するプロ仕様の設計です。

選定時に評価したい強み

  • 確実な識別： 2波長同時監視による圧倒的なノイズ耐性。

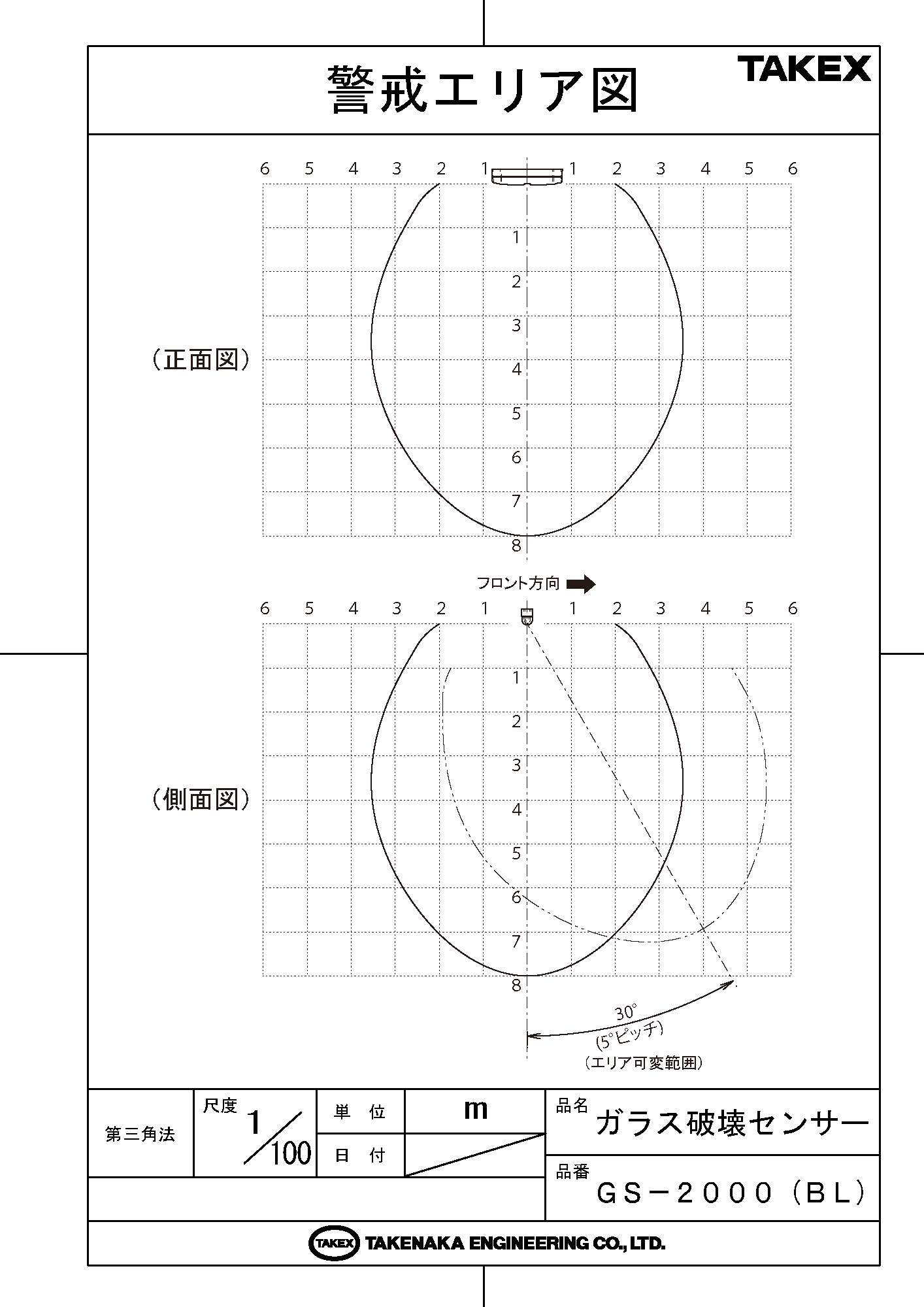

  • 広範なエリア： 垂直8m・水平7mの広範囲を1台でカバー。
  • 優れた施工性： スクリューレス端子と可動式エリアセレクター。
  • 高い信頼性： 自己診断機能とアラームメモリーを標準装備。

LED表示や動作状態

状態 赤色LED（アラーム） 橙色LED（環境） 内容
通常監視時 消灯 消灯 正常に警戒中
警報出力時 点灯（約2秒） 消灯 ガラス破壊を検知・接点出力
メモリー動作 3分点滅→47分点灯 消灯 過去に警報があったことを保持
環境異常 消灯 点灯（連続） チェックモード時にノイズ過大を検知
自己診断異常 点灯（連続） 消灯 内部回路の破損・故障

内部設定（モードセレクター）

センサー内部のDIPスイッチにより、現場の環境に合わせた詳細なカスタマイズが可能です。

スイッチ番号 機能 設定内容
1 アラーム表示灯 ON：警報時点灯 / OFF：常時消灯
2 メモリー表示 ON：オートリセット有効 / OFF：機能なし
3 警報出力論理 ON：a接点（N.O.） / OFF：b接点（N.C.）
4 / 5 感度設定 高・標準・中・低の4段階から選択
6 ノイズ軽減設定 ON：有効（環境が悪い場合） / OFF：無効

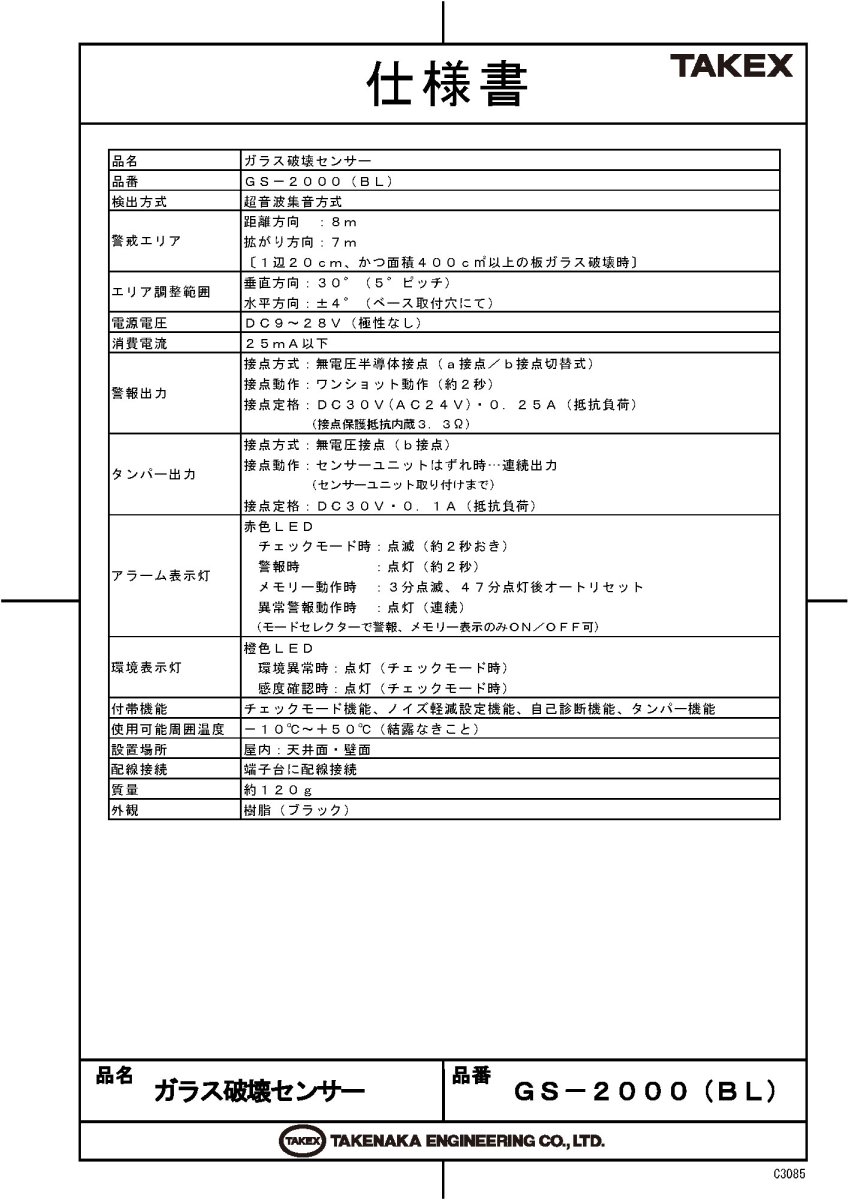

製品仕様

項目 内容
品名 ガラス破壊センサー
品番 ＧＳ－２０００（ＢＬ）
検出方式 超音波集音方式
警戒エリア 距離方向：８ｍ
拡がり方向：７ｍ
〔１辺２０ｃｍ、かつ面積４００ｃ㎡以上の板ガラス破壊時〕
エリア調整範囲 垂直方向：３０°（５°ピッチ）
水平方向：±４°（ベース取付穴にて）
電源電圧 ＤＣ９〜２８Ｖ（極性なし）
消費電流 ２５ｍＡ以下
警報出力 接点方式：無電圧半導体接点（ａ接点／ｂ接点切替式）
接点動作：ワンショット動作（約２秒）
接点定格：ＤＣ３０Ｖ（ＡＣ２４Ｖ）・０．２５Ａ（抵抗負荷）
（接点保護抵抗内蔵３．３Ω）
タンパー出力 接点方式：無電圧接点（ｂ接点）
接点動作：センサーユニットはずれ時…連続出力
接点定格：ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）
アラーム表示灯 赤色ＬＥＤ（警報・メモリー・自己診断を表示）
環境表示灯 橙色ＬＥＤ（環境異常・感度確認を表示）
付帯機能 チェックモード機能、ノイズ軽減設定機能、自己診断機能、タンパー機能
使用可能周囲温度 －１０℃〜＋５０℃（結露なきこと）
設置場所 屋内：天井面・壁面
質量 約１２０ｇ
外観 樹脂（ブラック）

FAQ

Q：人がいる場所でも使用できますか？ A：いいえ、本製品は「無人警戒専用」です。超音波洗浄機や加湿器、あるいは人の動きに伴う音で誤動作する可能性があるため、不在時のセキュリティ用としてご使用ください。
Q：カーテン越しでも検知できますか？ A：いいえ。超音波は布や遮蔽物で遮断されるため、カーテンの外側からは検知できません。必ず窓とカーテンの間の隙間に設置してください。
Q：設置距離はどのくらいが目安ですか？ A：ガラス面から2m以内の距離に設置することを強く推奨します。
Q：複数のセンサーを同じ部屋に付けても大丈夫ですか？ A：はい、受動型（パッシブ）センサーですので、複数台を併設しても相互干渉による誤動作の心配はありません。
Q：ガラスの種類に制限はありますか？ A：1辺20cm以上、かつ面積400cm2以上の一般的な板ガラスの破壊を想定しています。特殊な合わせガラスなどは検知性能が異なる場合があります。
Q：ブラックモデル(BL)と通常モデルの違いは何ですか？ A：機能は同じですが、外観の色が異なります。(BL)は黒色の樹脂筐体を採用しており、暗い天井や落ち着いた内装に適しています。
Q：電源のプラスマイナスを間違えても壊れませんか？ A：本製品は「無極性」設計ですので、DC電源の極性を気にせず配線いただけます。
Q：赤色LEDが点滅し続けているのですが、故障ですか？ A：アラームメモリー機能が作動している可能性があります。過去に警報があった場合、50分間表示されます。連続点灯の場合は自己診断異常（故障）のサインです。
Q：感度調整は可能ですか？ A：はい。内部のDIPスイッチ（4番・5番）により、高・標準・中・低の4段階で感度を切り替えることができます。
Q：施工時に動作テストをする方法はありますか？ A：別売のガラスチェッカー（EG-2000）を使用することで、実際にガラスを割ることなく検知動作を確認できます。
