高感度4メガAHDカラーカメラ [VHC-HC40WAH]

高感度4メガAHDカラーカメラ [VHC-HC40WAH]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） AHDカラーカメラ 4メガピクセル 超高感度 ホワイトLED搭載 IP66防水

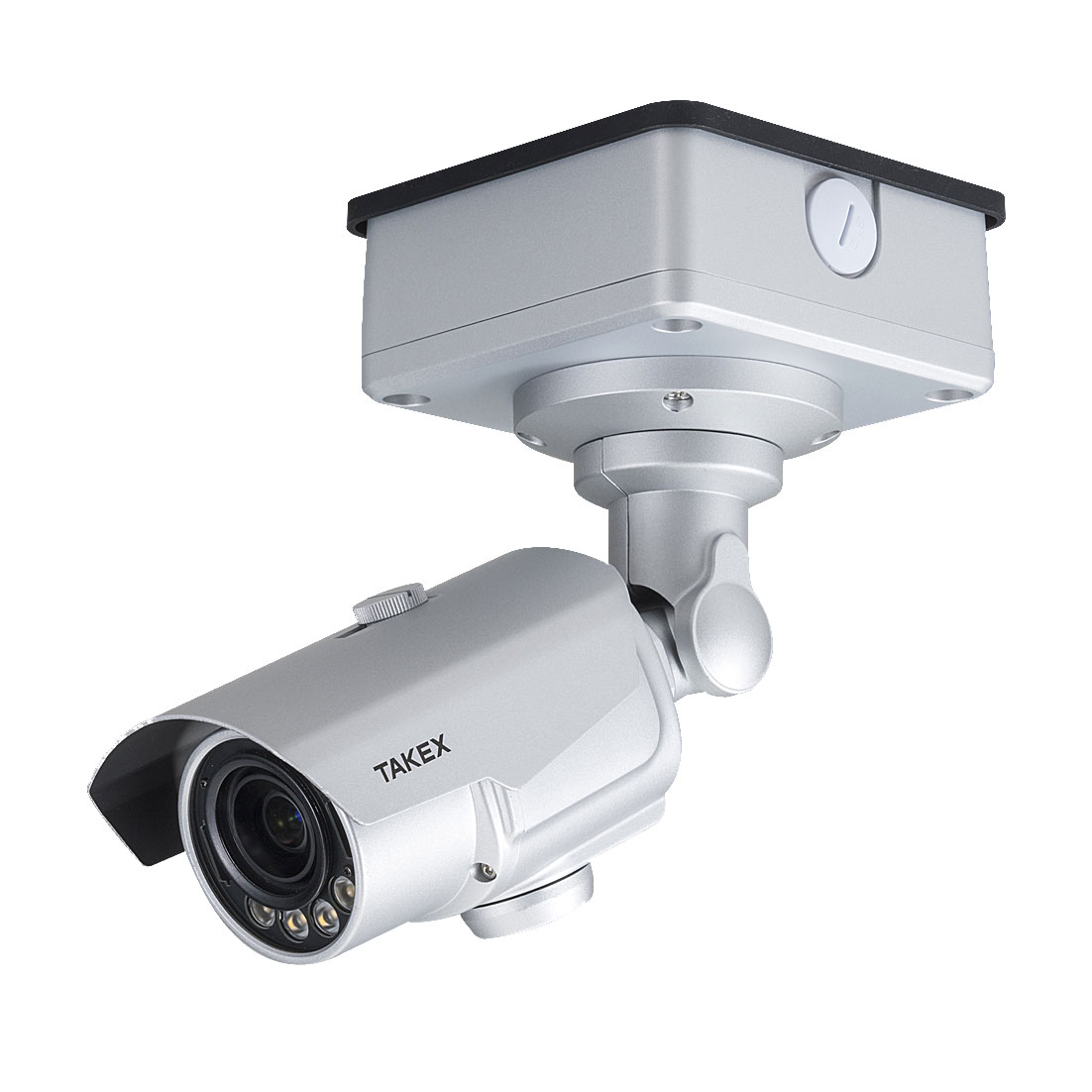

VHC-HC40WAH 超高感度4メガAHDカラーカメラ

最新のSTARVIS 2センサーとF1.0大口径レンズを搭載し、極限の低照度環境でも鮮明なカラー映像を実現するプロフェッショナル向けAHDカメラです。夜間でもホワイトLED照明により、最大45m先までカラーでの監視が可能です。

  • 型番： VHC-HC40WAH
  • 方式： AHD方式（4M / 2M切替可能）およびアナログ（CVBS）
  • 解像度： 2560×1440（QHD）/ 1920×1080（FHD）
  • レンズ： f=5.3mm〜9.3mm モーターライズドレンズ
  • 電源： 電源重畳方式（ワンケーブル）/ DC12V（分離方式）
  • 環境性能： IP66準拠、自動制御ヒーター内蔵（-20℃〜+50℃対応）

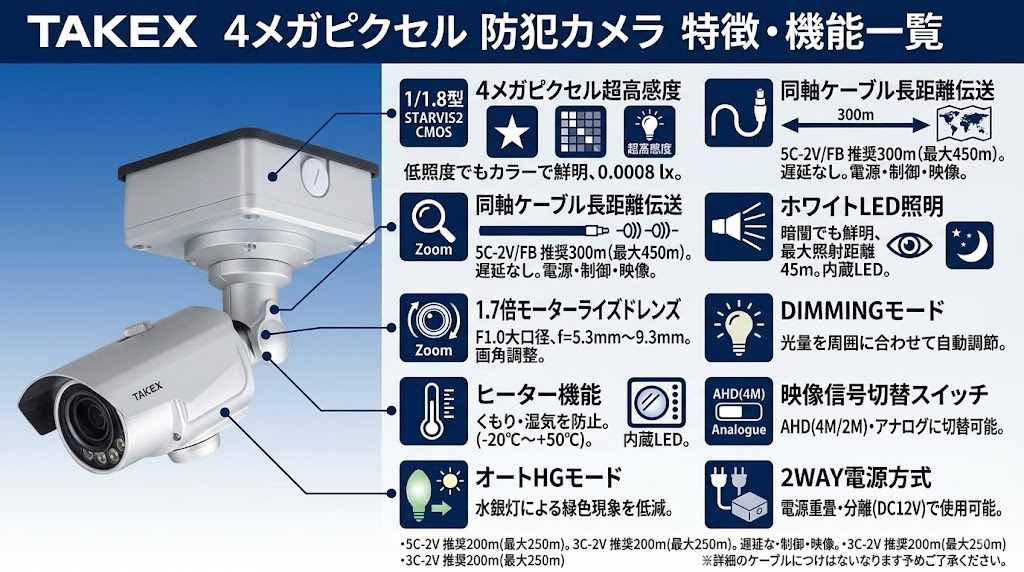

VHC-HC40WAH 超高感度4メガAHDカラーカメラ

資料ダウンロード

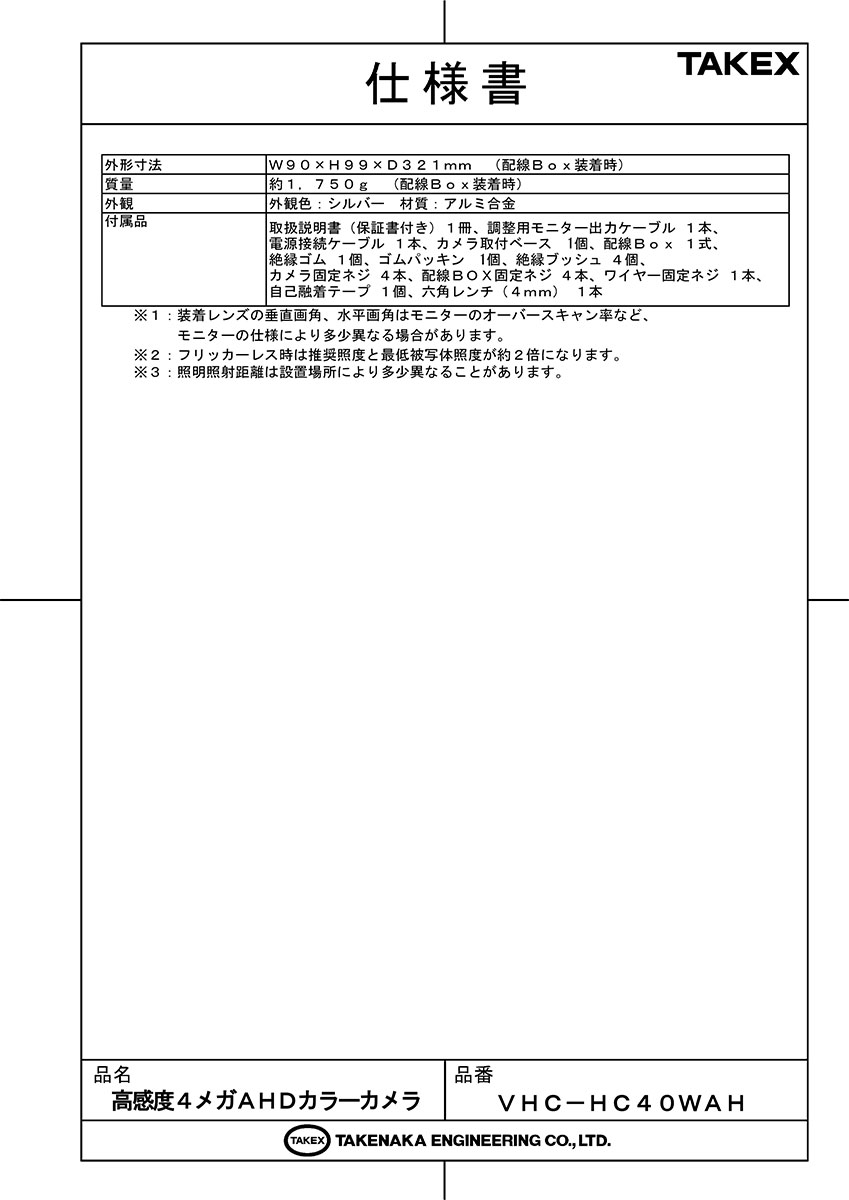

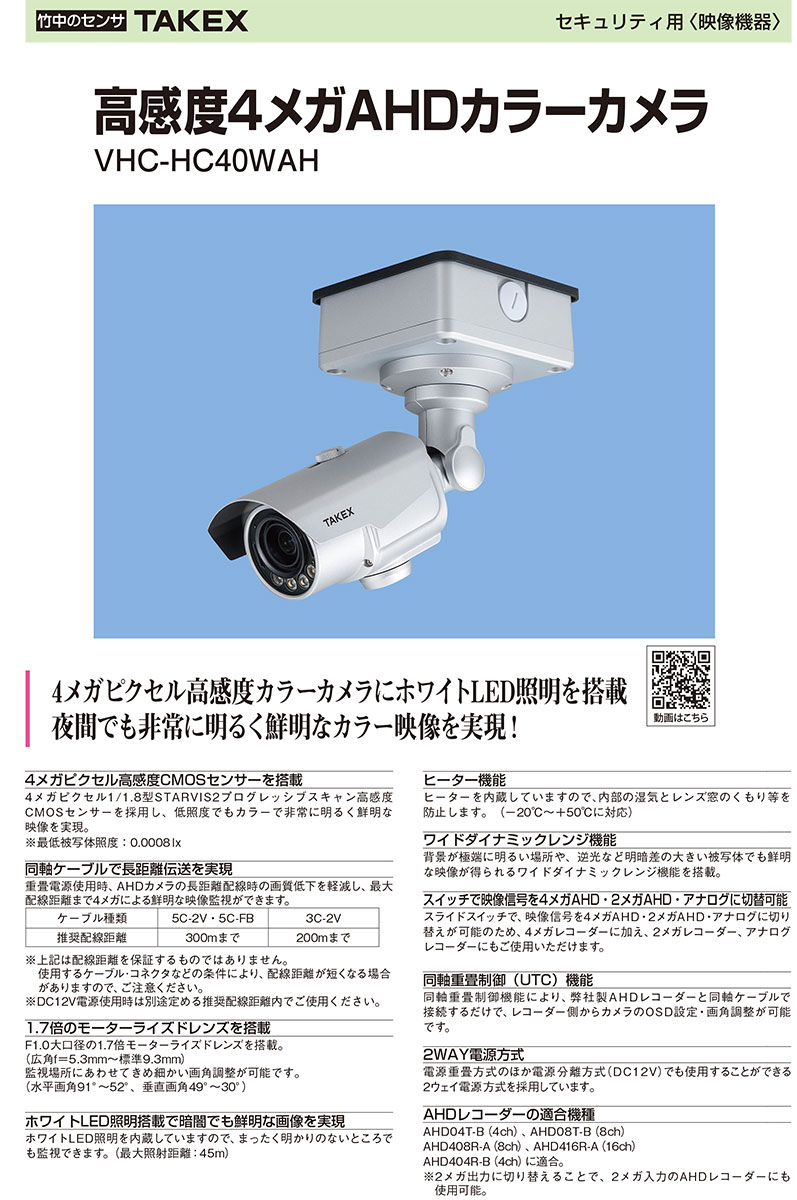

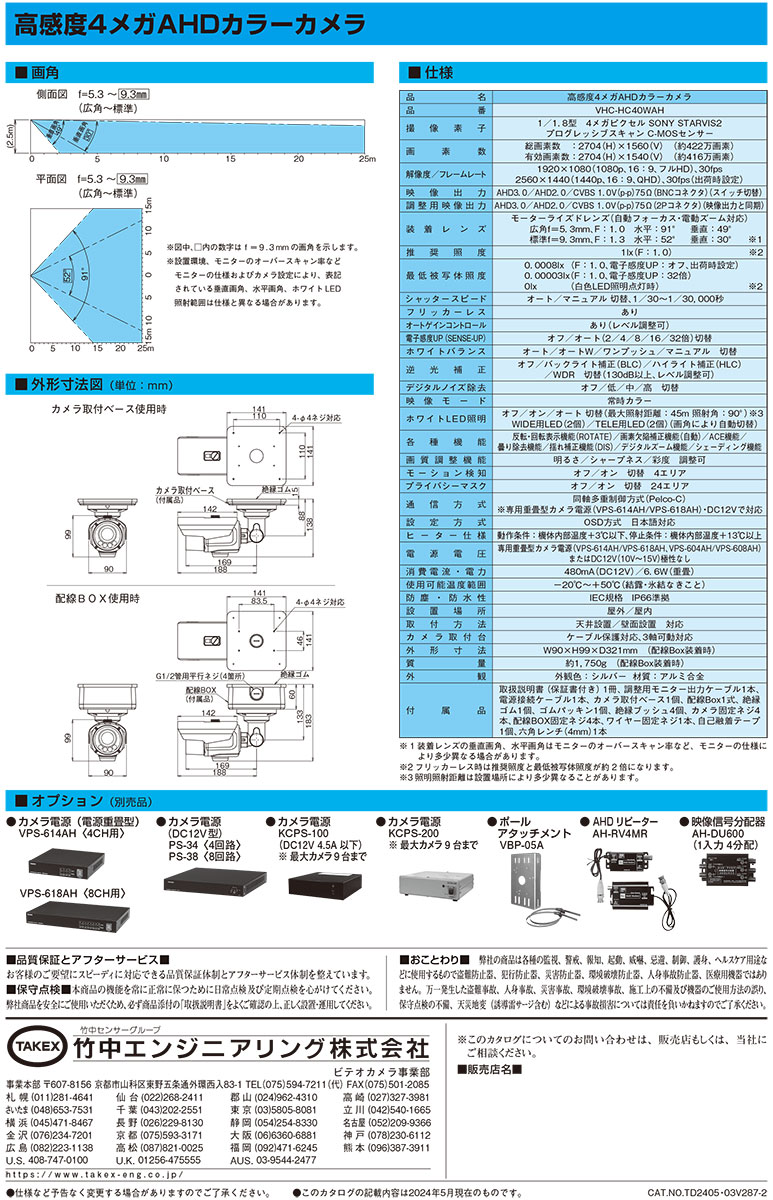

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 夜間の不法投棄監視や資材置場の防犯
  • 照明の乏しい駐車場や外構のカラー監視
  • 寒冷地での結露・氷結対策が必要な場所
  • 既存の同軸ケーブルを活かした高画質化リニューアル
  • 水銀灯照明下の駐車場（緑かぶり対策）

導入前に確認したいポイント

  • 接続先レコーダーが4M AHDに対応しているか（2Mへの切替も可能）
  • 同軸ケーブルの配線距離が推奨範囲内か（5C-2Vで300m推奨）
  • 設置面が金属の場合は、付属の絶縁ブッシュを使用すること
  • DC12V駆動時は配線距離による電圧降下に注意が必要

特長

1/1.8型 SONY STARVIS 2 超高感度センサー搭載

最新の裏面照射型画素構造を採用した「STARVIS 2」CMOSセンサーを搭載。4メガピクセルの高解像度（2560×1440）でありながら、従来のセンサーを凌駕する圧倒的な低照度性能を誇ります。肉眼ではほぼ真っ暗な環境でも、カラーでの証拠撮影が可能です。

最低被写体照度 0.0008 lx を実現

F1.0の大口径レンズと高性能センサーの組み合わせにより、カラー撮影時の最低被写体照度は驚異の0.0008 lx（電子感度UPオフ時）を達成しました。さらに電子感度UP（最大32倍）を併用することで、0.00003 lxという極限状態でのカラー監視が可能になります。

45m照射ホワイトLED照明による「完全な闇」への対応

高輝度ホワイトLEDを4灯内蔵。まったく明かりのない0 lx環境でも、最大45m先までカラー映像を確保できます。照明は画角（ズーム位置）と連動し、ワイド側・テレ側で最適な照射角に自動切り替えされるインテリジェント設計です。

1.7倍モーターライズドレンズ（オートフォーカス付）

f=5.3mm〜9.3mmの電動ズームレンズを搭載。施工後の画角微調整が手元のレコーダーや本体操作で容易に行えます。ズーム操作後にはオートフォーカスが自動で作動し、常にピンボケのない鮮明な画像を維持します。

周囲に合わせたインテリジェント調光「DIMMINGモード」

ホワイトLED点灯時、周囲の反射状況に合わせて光量を無段階で自動調節します。狭い場所で自らの光が壁に反射して白飛びしたり、点灯・消灯を繰り返すハンチング現象を防ぎ、最適な露出を保ちます。

同軸ケーブルによる最大450mの長距離伝送

映像信号、電源、制御信号（UTC）を同軸ケーブル1本で伝送可能。5C-2Vケーブル使用時で最大450m（推奨300m）の伝送を実現します。デジタル信号のような遅延がなく、リアルタイムなモニタリングが可能です。

自動温度制御ヒーター内蔵で寒冷地に対応

機体内部温度が+3℃以下になると自動で作動するヒーターを内蔵。レンズ窓の曇りや氷結、内部の結露を効果的に防止します。-20℃から+50℃までの幅広い動作温度を保証し、過酷な環境下での運用を支えます。

4M/2M AHD・アナログ（CVBS）信号切替機能

本体内のスライドスイッチひとつで、映像信号を4M AHD、2M AHD、CVBS（アナログ）に切り替え可能です。最新の4Mレコーダーだけでなく、既存の2Mレコーダーやアナログシステムへの接続も柔軟に対応します。

水銀灯下での変色を抑える「オートHGモード」

駐車場などで多用される水銀灯下において、映像が緑色を帯びる現象を低減する機能を搭載。専用の補正モード（HG/HG2）により、より自然な色再現を実現します。

130dB WDR（ワイドダイナミックレンジ）機能

明暗差の激しいエントランスや窓際でも、白飛びや黒潰れを抑えるWDR機能を搭載。LINE WDRやFRAME WDRなど、シーンに合わせた高度な逆光補正が可能です。

選定時に評価したい強み

  • 夜間カラー： 0 lxでも45m先まで鮮明にカラー撮影できるホワイトLEDと超高感度センサーの組み合わせ。
  • 施工性： 電動ズーム・オートフォーカス搭載。さらに電源重畳（ワンケーブル）とDC12Vの2WAY電源に対応。
  • 信頼性： 日本国内の警備現場で定評のあるTAKEXブランド。IP66防水とヒーター内蔵で長期安定稼働。
  • 互換性： 4M/2M/アナログの切替により、新旧あらゆる監視レコーダーとの接続が可能。

施工・設置ガイド

本機を設置する際は、以下のポイントに注意して施工を行ってください。

確認項目 施工上の注意点
ノイズ・雷対策 金属製のポールや壁面に設置する場合、必ず付属の絶縁ゴムと絶縁ブッシュを使用し、筐体を設置面から電気的に絶縁してください。
防水処理 配線BOXを使用する際は、刻印「TOP」を必ず上に向けてください。逆さまに付けると水抜き孔から浸水する恐れがあります。
配線距離（同軸） 5C-2V/5C-FB使用時は300m以内を推奨します。3C-2V使用時は200m以内を目安としてください。
OSD操作 設定時は本体後部のスイッチカバーを開けて行いますが、内部結露防止のため、開放時間は5分以内としてください。

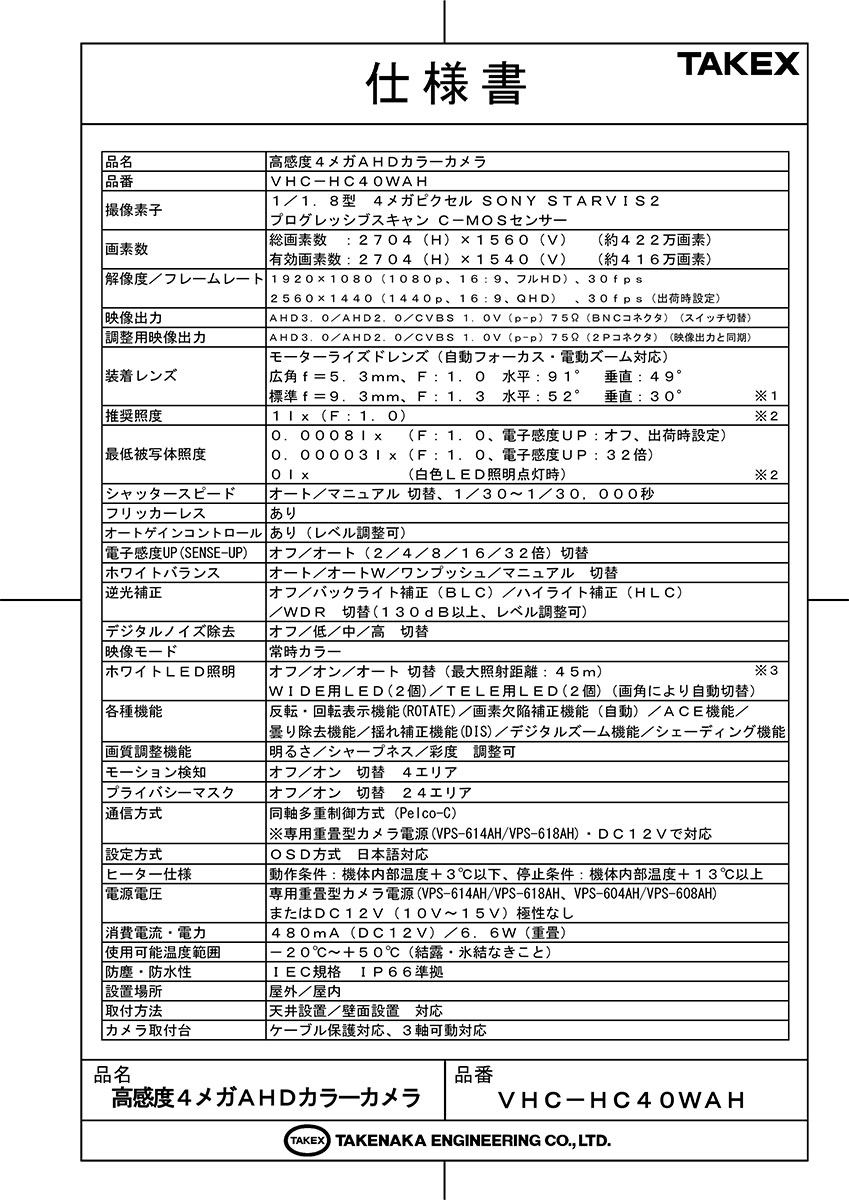

製品仕様

項目 内容
品名超高感度4メガAHDカラーカメラ
品番VHC-HC40WAH
撮像素子1/1.8型 4メガピクセル SONY STARVIS 2 プログレッシブスキャン C-MOSセンサー
画素数総画素数：2704 (H) × 1560 (V) （約422万画素）
有効画素数：2704 (H) × 1540 (V) （約416万画素）
解像度／フレームレート1920×1080 (1080p、16:9、フルHD)、30fps
2560×1440 (1440p、16:9、QHD)、30fps (出荷時設定)
映像出力AHD 3.0 / AHD 2.0 / CVBS 1.0V (p-p) 75Ω (BNCコネクタ) (スイッチ切替)
調整用映像出力AHD 3.0 / AHD 2.0 / CVBS 1.0V (p-p) 75Ω (2Pコネクタ) (映像出力と同期)
装着レンズモーターライズドレンズ (自動フォーカス・電動ズーム対応)
広角 f=5.3mm、F:1.0 水平:91° 垂直:49°
標準 f=9.3mm、F:1.3 水平:52° 垂直:30°
推奨照度1 lx (F:1.0)
最低被写体照度0.0008 lx (F:1.0、電子感度UP：オフ)
0.00003 lx (F:1.0、電子感度UP：32倍)
0 lx (白色LED照明点灯時)
シャッタースピードオート／マニュアル 切替、1/30〜1/30,000秒
フリッカーレスあり
オートゲインコントロールあり (レベル調整可)
電子感度UP (SENSE-UP)オフ／オート (2/4/8/16/32倍) 切替
ホワイトバランスオート／オートW／オートHG／オートHG2／ワンプッシュ／マニュアル 切替
逆光補正オフ／バックライト補正 (BLC) ／ハイライト補正 (HLC) ／WDR 切替 (120dB以上)
デジタルノイズ除去オフ／低／中／高 切替
映像モード常時カラー
ホワイトLED照明高輝度LED (最大照射距離：45m、照射角度：90°)
オフ／オン／オート／DIMMING 切替
各種機能反転・回転(ROTATE)／画素欠陥補正／ACE／曇り除去／揺れ補正(DIS)／デジタルズーム／シェーディング
モーション検知オフ／オン 切替 4エリア
プライバシーマスクオフ／オン 切替 24エリア
ヒーター仕様動作：内部温度+3℃以下、停止：内部温度+13℃以上
電源電圧専用重畳型カメラ電源（電源重畳方式） または DC12V (10V〜15V) 極性なし
消費電流・電力480mA (DC12V) ／6.6W (重畳)
使用可能温度範囲-20℃〜+50℃ (結露・氷結なきこと)
防塵・防水性IEC規格 IP66準拠
外形寸法 / 質量W90 × H99 × D321mm / 約1,750g (配線Box装着時)

FAQ

Q：夜間、まったく明かりがない場所でもカラーで映りますか？ A：はい、内蔵のホワイトLED照明が最長45mまで照射されますので、0ルクスの暗闇でもカラー映像を取得可能です。
Q：既存の200万画素（1080p）AHDレコーダーに接続できますか？ A：はい、本体内部の信号切替スイッチを「2M AHD」に切り替えることで、200万画素対応レコーダーでの使用が可能です。
Q：同軸ケーブルは何メートルまで配線可能ですか？ A：5C-2Vまたは5C-FB使用時で、推奨配線距離は300m（最大450m）までです。3C-2Vの場合は200m（最大250m）となります。
Q：ズームやピントの調整はどのように行いますか？ A：モーターライズドレンズを搭載しているため、本体後部のOSDスイッチまたはレコーダー側からのUTC制御で電動ズーム調整が可能です。フォーカスは自動（AF）で合います。
Q：水銀灯の下で映像が緑色っぽくなるのですが対策はありますか？ A：本機には「オートHGモード」が搭載されています。ホワイトバランスの設定をHG（水銀灯）モードに切り替えることで、緑かぶりを抑制できます。
Q：電源アダプターは何を使用すればよいですか？ A：DC12V（10V〜15V）の電源供給に対応しています。また、同軸重畳電源ユニット（VPS-614AH等）からのワンケーブル供給も可能です。
Q：寒冷地での使用は可能ですか？ A：はい、自動温度制御ヒーターを内蔵しており、-20℃までの環境に対応しています。氷結や曇りを抑えて運用できます。
Q：LED照明がまぶしすぎて白飛びすることはありませんか？ A：DIMMING（ディミング）モードを搭載しており、周囲の反射に合わせてLED光量を自動調節するため、白飛びを最小限に抑えられます。
Q：映像を180度回転させることはできますか？ A：はい、OSDメニューの「ROTATE」設定により、ミラー（左右反転）、フリップ（上下反転）、180度回転の表示が可能です。
Q：レコーダーからカメラの設定メニュー（OSD）を操作できますか？ A：UTC対応の電源ユニットおよびレコーダーを使用することで、同軸ケーブル経由で遠隔操作が可能です。
