ワンケーブル 5メガAHD デイナイトカメラ [VSC-DN970AH]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング） AHD防犯カメラワンケーブル（POC）対応 5メガピクセル屋内用

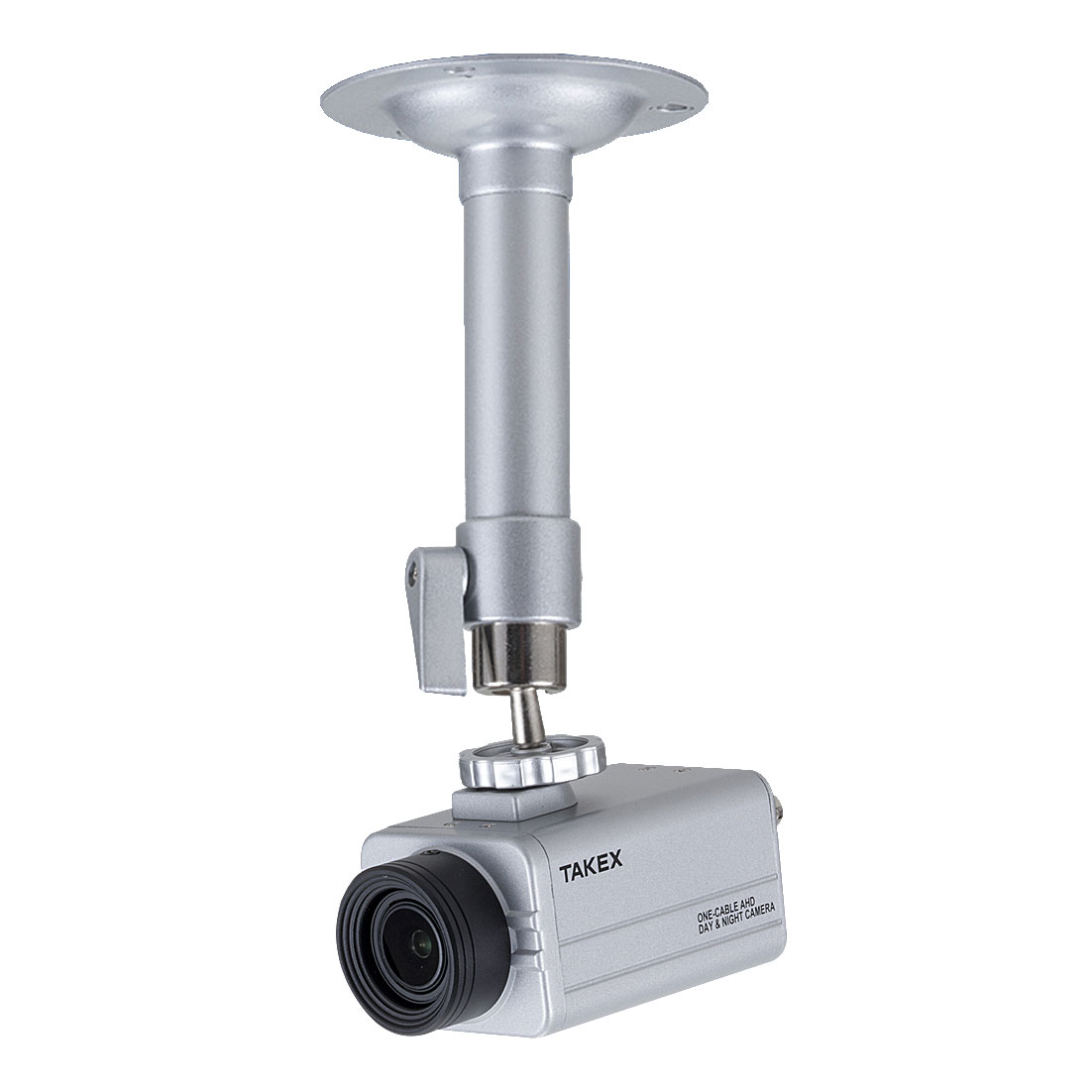

VSC-DN970AH ワンケーブル 5メガAHD デイナイトカメラ

SONY STARVIS 2センサーを搭載し、アナログ同軸伝送ながら500万画素の超高精細映像を実現したハイエンドAHDカメラです。同軸ケーブル1本で電源・映像・制御信号を伝送できるため、既存配線を活かした高画質化リニューアルに最適です。

型番： VSC-DN970AH
イメージセンサー： 1/2.8型 SONY STARVIS 2 CMOSセンサー
最大解像度： 2592×1944 (5M: 1944p)
伝送方式： AHD3.0 / AHD2.0 / アナログ(CVBS) 切替可能
電源供給： 同軸重畳方式（ワンケーブル）または DC12V分離方式
レンズ： 2.7mm〜12mm 電動ズーム・オートフォーカスレンズ

資料ダウンロード

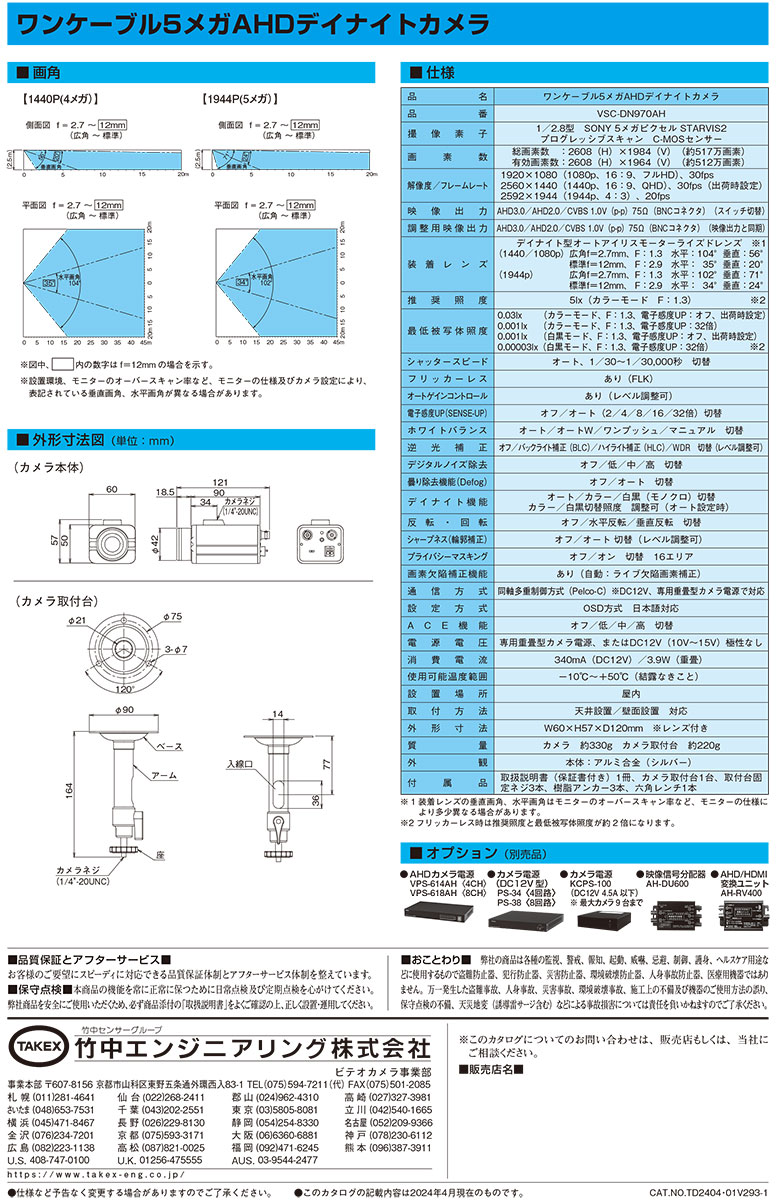

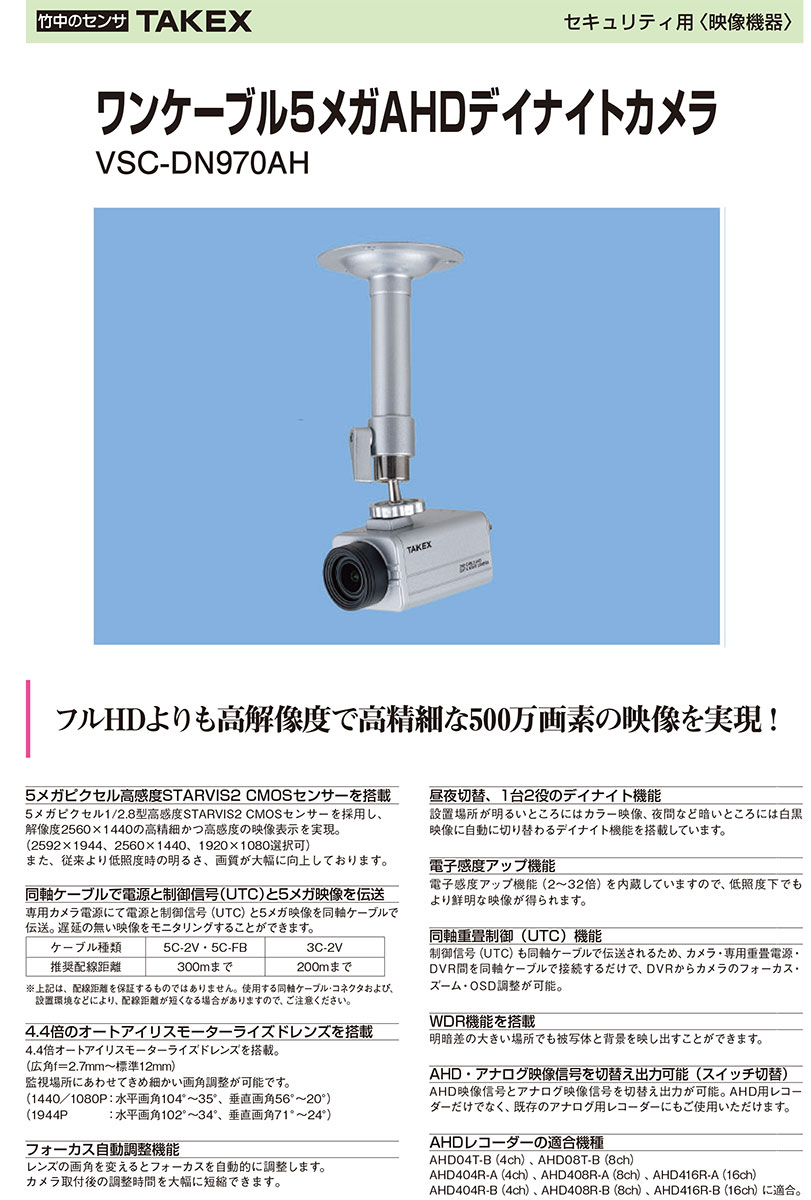

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

既設アナログカメラの配線を活かした高画質化
証拠能力が求められる金融機関・店舗レジ周辺
夜間の低照度環境における監視・録画
配線本数を減らしたいワンケーブルシステム構築

導入前に確認したいポイント

5MP（500万画素）対応のAHDレコーダーが必要
ワンケーブル使用時は対応する専用電源ユニットが必須
屋内専用筐体のため屋外設置にはハウジングが必要
同軸ケーブルの種類による配線限界距離（最大450m）

特長

5メガピクセル高感度STARVIS 2センサー搭載

1/2.8型 SONY STARVIS 2 プログレッシブスキャンCMOSセンサーを採用。アナログ同軸システムでありながら、2592×1944ピクセルの超高精細映像を実現しました。従来のセンサーと比較して暗視映像の明るさと画質が飛躍的に向上しています。

同軸1本で電源・信号・制御を伝送するワンケーブル方式

専用の重畳電源ユニットを使用することで、同軸ケーブル1本で「電源供給」「5メガ映像伝送」「UTC制御信号（カメラ設定）」のすべてを伝送可能。施工コストの削減と配線の簡略化を同時に実現します。

4.4倍モーターライズドレンズによる画角調整

f=2.7mmから12mmまでをカバーする4.4倍のオートアイリス電動ズームレンズを搭載。監視対象に合わせて、手元のレコーダーやOSDボタンから細かい画角調整が可能です。

施工効率を最大化するオートフォーカス機能

画角を変更した際にフォーカスを自動的に合わせる機能を搭載。高所作業車の上などでの細かなピンボケ調整が不要になり、取付後の調整作業時間を大幅に短縮できます。

0.0001lxの限界性能を誇るデイナイト機能

周囲の明るさに応じてカラーと白黒を自動で切り替えるデイナイト機能を搭載。電子感度アップ（最大32倍）と組み合わせることで、目視困難な暗闇でも鮮明な証拠映像を捉えます。

明暗差を相殺する130dB WDRテクノロジー

逆光や強い西日、ヘッドライトなどの明暗差が激しい環境下でも、被写体と背景の両方をクリアに映し出すワイドダイナミックレンジ（WDR）機能を搭載。あらゆる照明条件下で安定した視認性を確保します。

AHD/アナログ(CVBS)出力の物理スイッチ切替

本体のスライドスイッチにより、AHD信号と従来のアナログ信号を切替出力可能。最新の5MPレコーダーだけでなく、既設のアナログレコーダーへの接続や、調整用モニターへの出力にも柔軟に対応します。

UTC制御による遠隔OSD操作

同軸ケーブルを通じてカメラの設定メニューを操作できるUTC（Coaxial Control）に対応。カメラを設置した後でも、録画機側からデジタルズームや画質補正などの詳細設定が可能です。

    選定時に評価したい強み
    解像度の柔軟性： 5M/4M/2Mの各解像度を選択可能で、接続先のレコーダーを選びません。
驚異の低照度： 白黒モード時、最低被写体照度0.0001lxという圧倒的な暗視性能。
長距離伝送： 5C-2Vケーブル使用時、最大450m（推奨300m）までの長距離配線に対応。
信頼の画質補正： 3D-DNR、曇り除去、ACEなどプロ仕様の画像処理機能をフル搭載。



施工・設置ガイド

本製品は屋内専用です。壁面または天井に設置可能です。高解像度映像を維持するため、同軸ケーブルの接栓処理は確実に行ってください。5MP出力で使用する場合は、OSDメニューより出力設定を「1944p」に変更する必要があります（工場出荷時は1440p）。

配線方式	ケーブル種類	推奨距離	最大距離
重畳方式（ワンケーブル）	5C-2V / 5C-FB	300mまで	450mまで
重畳方式（ワンケーブル）	3C-2V	200mまで	250mまで
DC12V分離方式（電源別）	5C-2V / 5C-FB	300mまで	500mまで

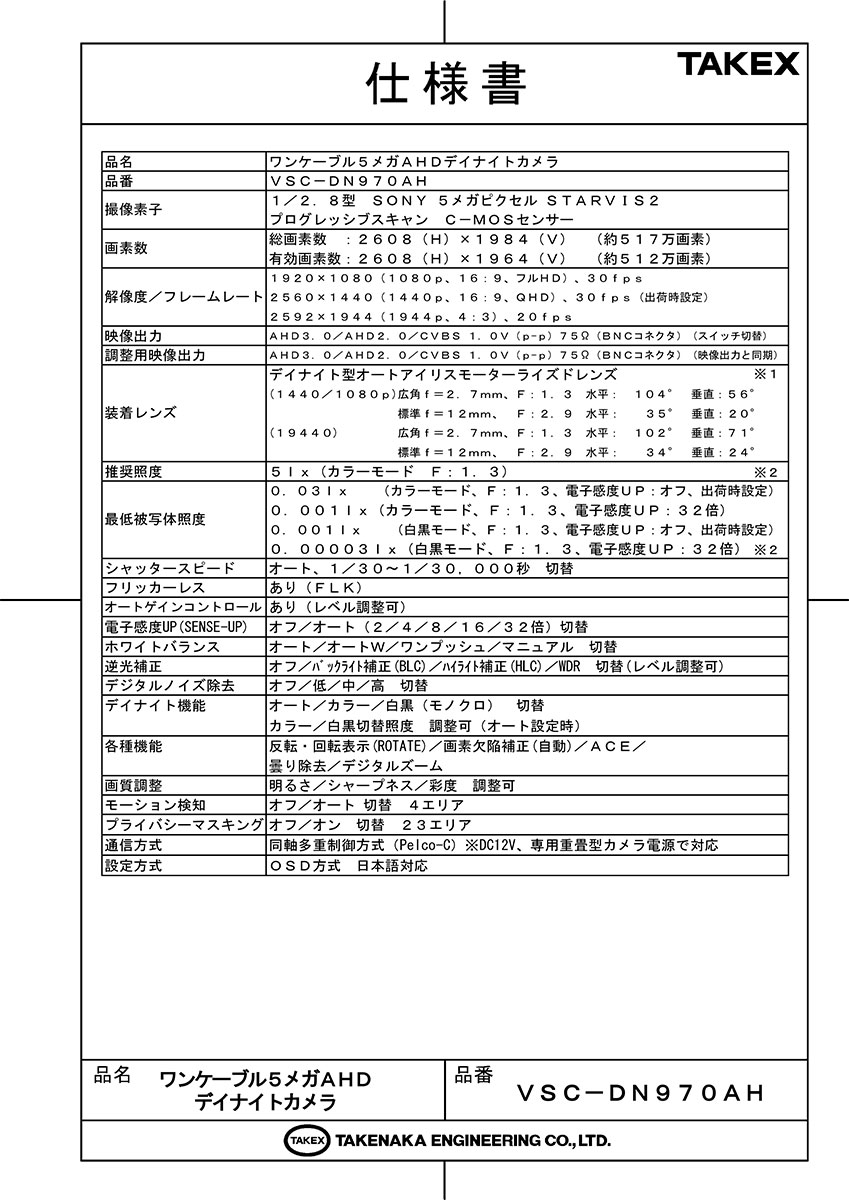

製品仕様

項目	内容
品名	ワンケーブル5メガAHDデイナイトカメラ
品番	VSC-DN970AH
撮像素子	1／2.8型　SONY 5メガピクセル STARVIS 2 プログレッシブスキャン C-MOSセンサー
画素数	総画素数：2608 (H) × 1984 (V)（約517万画素）有効画素数：2608 (H) × 1964 (V)（約512万画素）
解像度／フレームレート	1920×1080 (1080p、16：9、フルHD) 、30fps 2560×1440 (1440p、16：9、QHD) 、30fps (出荷時設定) 2592×1944 (1944p、4：3) 、20fps
映像出力	AHD3.0／AHD2.0／CVBS 1.0V (p-p) 75Ω (BNCコネクタ) (スイッチ切替)
調整用映像出力	AHD3.0／AHD2.0／CVBS 1.0V (p-p) 75Ω (BNCコネクタ) (映像出力と同期)
装着レンズ	デイナイト型オートアイリスモーターライズドレンズ (1440／1080p) 広角 f＝2.7mm、F：1.3　水平：104°　垂直：56° (1944p) 広角 f＝2.7mm、F：1.3　水平：102°　垂直：71°
推奨照度	5 lx（カラーモード F：1.3） ※フリッカーレス時は約2倍
最低被写体照度	0.03 lx（カラー、感度UPオフ）／ 0.001 lx（カラー、感度UP32倍） 0.001 lx（白黒、感度UPオフ）／ 0.00003 lx（白黒、感度UP32倍）
逆光補正	オフ／バックライト補正 (BLC) ／ハイライト補正 (HLC) ／WDR 切替
通信方式	同軸多重制御方式 (Pelco-C)
電源電圧	専用重畳型カメラ電源、またはDC12V (10V〜15V) 無極性
消費電流／電力	440mA (DC12V) ／ 5.6W (重畳)
使用可能温度範囲	－10℃〜＋50℃ (結露なきこと)
質量	カメラ約330g ／取付台約220g

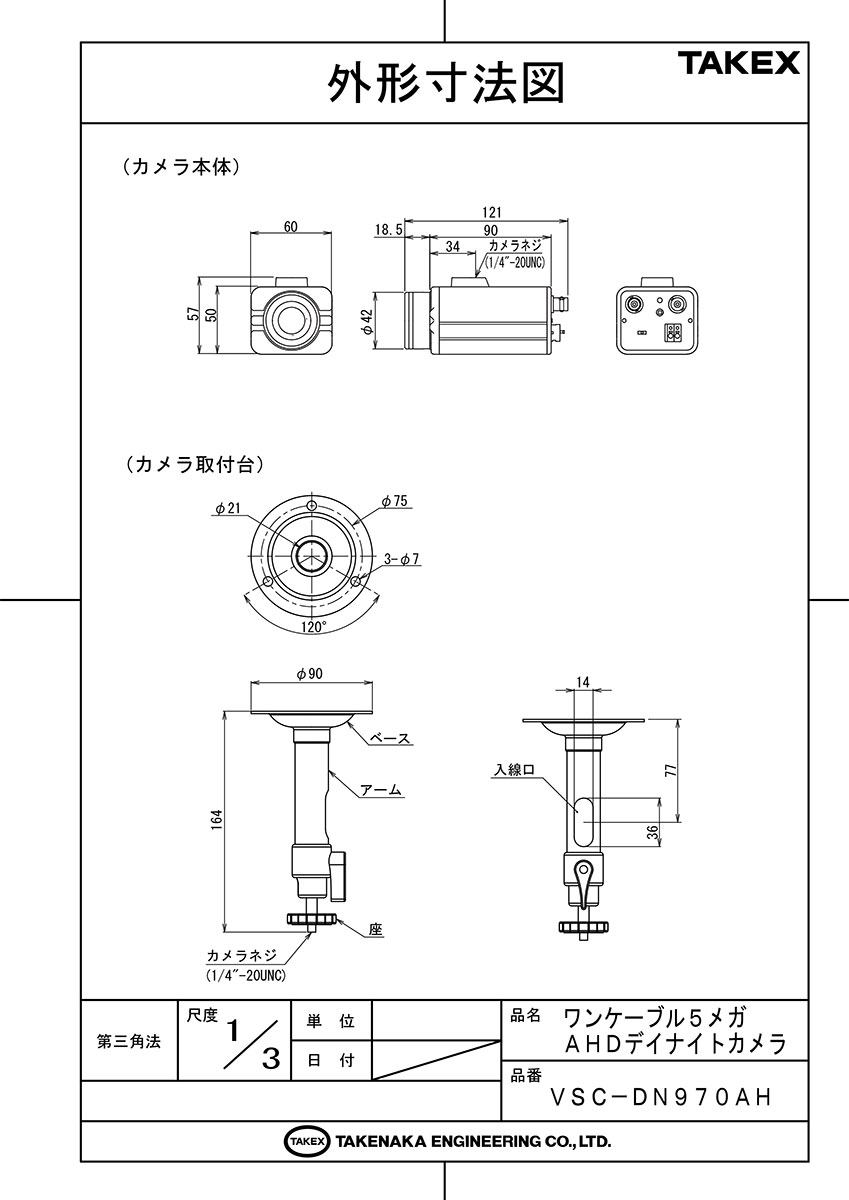

外形寸法	W60 × H57 × D120mm

FAQ

Q：アナログレコーダーに接続できますか？ A：はい、本体背面のスイッチをCVBS（アナログ）に切り替えることで、従来のアナログレコーダーへの出力が可能です。

Q：5MP（500万画素）で表示されません。 A：工場出荷時は4MP（1440p）に設定されています。OSDメニュー内のシステム設定から1944p（5M）に変更し、SAVEを実行してください。

Q：屋外で使用できますか？ A：本製品は屋内専用です。屋外に設置する場合は、別途屋外用防犯カメラハウジングを併用してください。

Q：ワンケーブル（重畳）電源以外の電源は使えますか？ A：はい、DC12V入力端子を備えているため、個別の電源アダプター（DC12V）での駆動も可能です。

Q：同軸ケーブルはどれを使えばいいですか？ A：高解像度伝送のため5C-2Vまたは5C-FBを推奨します。3C-2Vでも使用可能ですが、配線距離が短くなります。

Q：オートフォーカスが合いにくい場合はどうすればいいですか？ A：OSDメニュー内の「MOTORIZED」から「INITIAL」または「ONEPUSHAF」を実行し、フォーカス位置を再調整してください。

Q：夜間に映像がカラーと白黒を繰り返します。 A：設置場所の照明条件が切替閾値付近である可能性があります。OSDメニューで切替照度の数値を変更するか、デイナイト待機時間を「高」に設定してください。

Q：逆光で被写体が真っ黒になります。 A：逆光補正機能（WDR）を「オン」に設定してください。背景と被写体の明るさを最適に補正します。

Q：レコーダーからズーム操作ができますか？ A：はい、UTC対応のレコーダーであれば、同軸ケーブル経由で遠隔からズーム・フォーカス操作が可能です。

Q：映像にノイズ（縞模様）が入ります。 A：AC100V配線との結束や並走を避け、誘導ノイズを遮断してください。また、フリッカーレス（FLK）設定が有効か確認してください。
