TXF-115NL(B) マグネットスイッチ送信機　一体型　ブラウン TAKEX 竹中エンジニアリング [TXF-115NL(B)]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）マグネットスイッチ送信機 4周波切替 IP67防水ワイヤレス

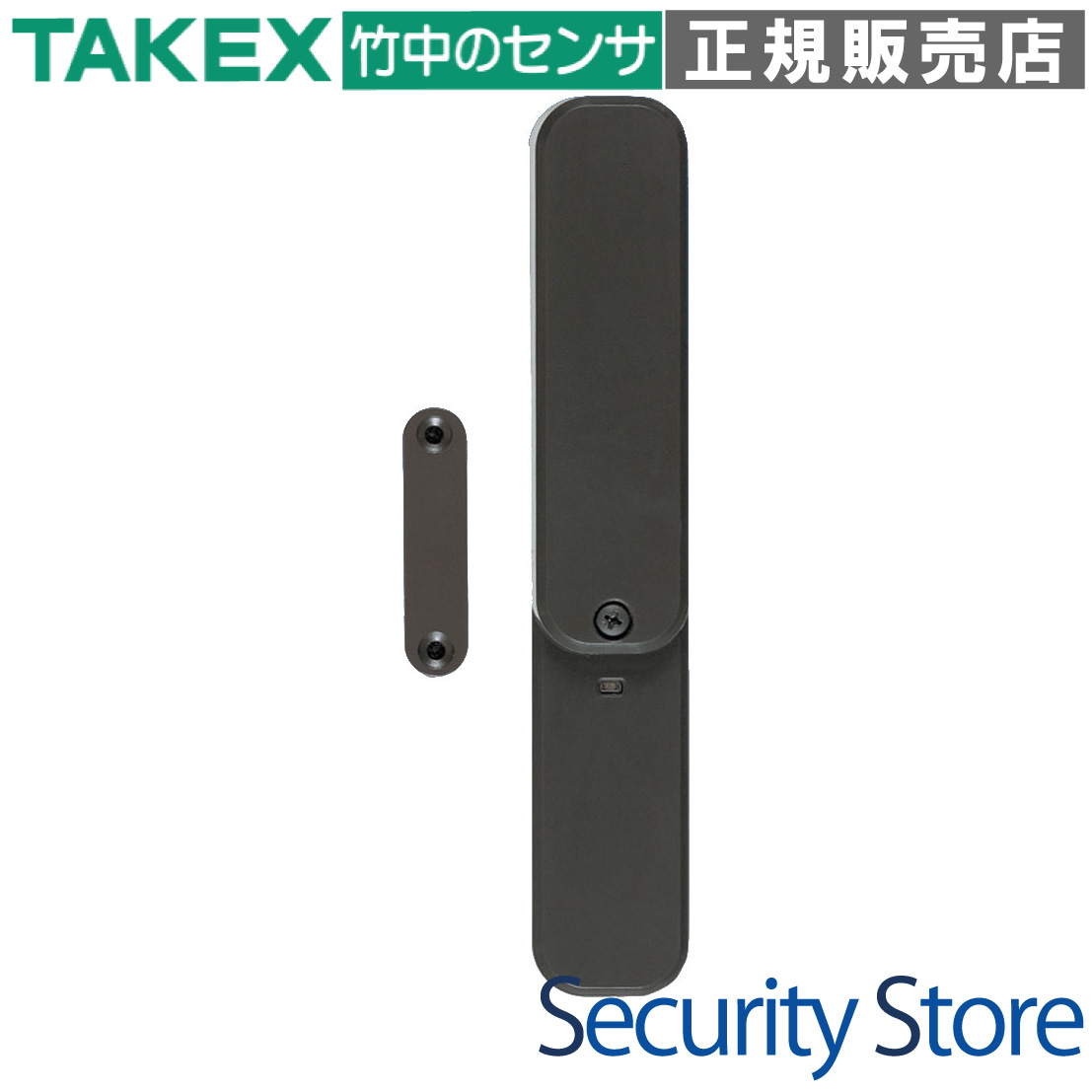

TXF-115NL(B) マグネットスイッチ送信機（一体型・ブラウン）

TXF-115NL(B)は、わずか30mmのスリムな筐体に4周波切替機能を搭載した、プロ仕様のワイヤレス開閉センサーです。高い防水性能（IP67相当）を備え、住宅の窓やドアはもちろん、浴室などの高湿度環境や屋外軒下まで幅広く対応。混信を回避する独自の無線テクノロジーにより、大規模な施設でも安定したセキュリティ環境を提供します。

型番： TXF-115NL(B)
製品名： マグネットスイッチ送信機（4周波切替対応・一体型）ブラウン
方式 / カテゴリ： 小電力セキュリティシステム無線マグネットスイッチ
主な用途： 窓・ドアの開閉監視、侵入検知、浴室の安全確認
設置場所： 屋内、浴室、軒下（IP67相当）
電源： 専用リチウム電池 CR17450E-R-CN（約8年の長寿命）

資料ダウンロード

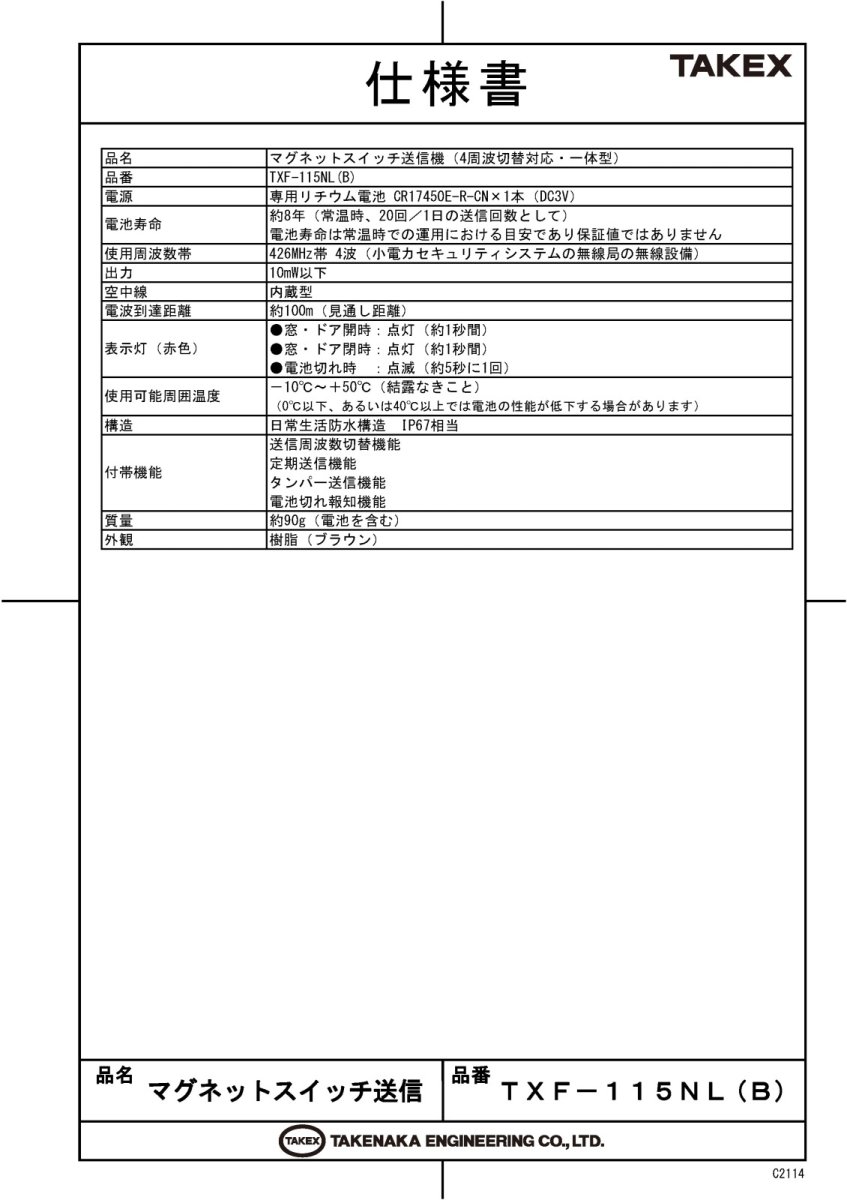

仕様書（PDF）

この製品が向いている用途

一般住宅の引き違い窓や玄関ドアの監視
浴室や結露の激しい窓への防犯設置
無線機器が密集するマンション等のセキュリティ
配線工事が困難な既設建築物の後付け防犯
店舗の勝手口やバックヤードの開閉管理

導入前に確認したいポイント

取付面が鉄扉の場合、付属のスペーサーが必要です
本体とマグネットの距離を20mm以内に設置可能か
受信機までの距離（見通し100m以内）と遮蔽物の有無
電池は専用品「CR17450E-R-CN」のみ使用可能です
温泉、サウナ、常時浸水する場所では使用できません

特長

幅30mmのスリムデザインによる「1台2窓」検知

横幅わずか30mmというスリムな筐体設計を採用。一般的なサッシのクレセント上部に取り付けることで、内側と外側の窓が交差する隙間を利用し、1台のセンサーで両開きの窓（引き違い窓）を同時に監視することが可能です。景観を損なわずに効率的な防犯対策を実現します。

電波混信を回避する「4周波切替機能」

送信周波数をF1〜F4の4波から選択できる切替機能を搭載。無線システムが多数設置されている密集地域や、大規模なオフィスビル、マンション等において、同一周波数による信号の欠落（デッドポイント）を物理的に回避し、信頼性の高い通信を維持します。

過酷な環境に耐えるIP67相当の防水構造

日常生活防水構造（IP67相当）を備えているため、湿気の多い浴室の窓や、冬場に激しい結露が発生するサッシ、雨がかりのある軒下などにも安心して設置できます。従来の屋内専用機では故障のリスクが高かった場所でも安定した運用が可能です。

運用コストを抑える約8年の超長寿命設計

専用のリチウム電池を使用することで、1日20回の送信動作を行っても約8年間電池交換が不要です。頻繁なメンテナンスが困難な大規模施設や、高所に設置した場合でも、保守コストと手間の大幅な削減に貢献します。

施工の信頼性を高めるインジケーター表示

本体下部に赤色LED表示灯を配置。窓の開閉時（送信時）の点灯確認はもちろん、電池電圧が低下した際には約5秒に1回のペースで自動点滅してお知らせします。現場での動作テストや、エンドユーザー様による日常的な状態確認が容易に行えます。

いたずらや破壊を防ぐ「タンパー送信機能」

本体内部にタンパースイッチを装備。万が一、第三者によって電池カバーが取り外されたり、機器が物理的に破壊されようとしたりした場合、即座に異常信号を受信機へ送信します。ワイヤレス機器でありながら、有線システムに引けを取らない強固な警戒体制を構築できます。

システムの死活監視を行う「定期送信機能」

窓の開閉に関わらず、定期的に生存信号を受信機へ送信する「ハートビート」機能を搭載。送信機の故障や電波環境の変化、盗難などによる通信途絶をシステムが自動的に検知できるため、24時間365日、常に正常な監視状態であることを保証します。

鉄扉でも感度を落とさない「スペーサー」対応

磁力線が吸収されやすい鉄製のドアや窓枠への取付を想定し、専用のスペーサーを付属。鉄板からマグネットを浮かせて設置することで、磁力の減衰を抑え、安定した検知感度を確保します。取付面の材質を選ばない柔軟な施工が可能です。

    選定時に評価したい強み
    施工性の高さ： スリム設計により、他社製では設置困難だった狭い窓枠にもフィットします。
安定した通信： 4周波切替により、無線トラブルの原因となる混信リスクを最小限に抑えます。
メンテナンス性： 8年の電池寿命と電池切れ報知により、急なシステム停止を防げます。
耐環境性： IP67防水により、浴室などの高湿度エリアまで一括して無線化が可能です。



施工・設置ガイド

確実な検知を実現するため、以下の条件を守って設置してください。

確認項目	この製品での考え方
検知距離	本体の検知部マークとマグネットの間隔を20mm以下にする。
取付位置	本体とマグネットの中心軸を合わせる（ズレ許容範囲±5mm以内）。
鉄面への設置	磁力低下を防ぐため、必ず付属のマグネット用スペーサーを使用する。
電波環境	見通し距離100m以内。金属隔壁やアルミ箔付断熱材がある場合は中継機を併用。
配線処理	内部の電池コードはクリップに固定し、タンパースイッチに干渉させない。

インジケーター・スイッチ設定

LED表示パターン

ステータス	LEDの挙動	内容
警報（窓が開いた）	約1秒間点灯	マグネットが離れた瞬間に送信
復旧（窓が閉まった）	約1秒間点灯	マグネットが接近した瞬間に送信
電池切れ	約5秒に1回点滅	電圧低下。速やかに電池交換が必要
電源投入時	約5秒後に点灯	電池接続時の起動確認（登録に利用）

周波数設定（DIPスイッチ）

チャンネル	スイッチ1	スイッチ2
F1（出荷時）	OFF	OFF
F2	ON	OFF
F3	OFF	ON
F4	ON	ON

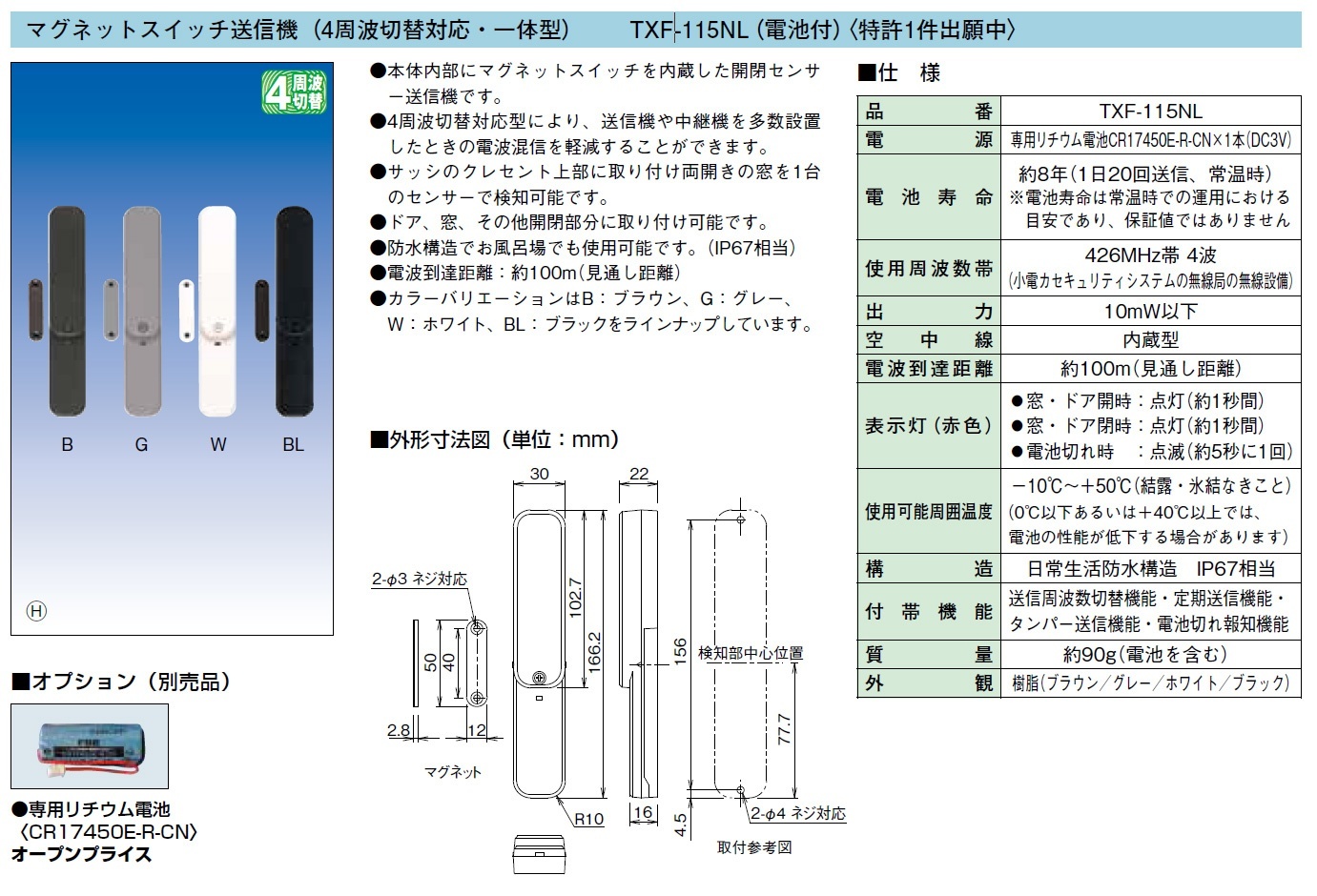

製品仕様

項目	内容
品名	マグネットスイッチ送信機（4周波切替対応・一体型）
品番	TXF-115NL (B)
電源	専用リチウム電池 CR17450E-R-CN × 1本 (DC3V)
電池寿命	約8年（常温時、20回／1日の送信回数として） ※保証値ではありません。
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
空中線出力	10mW以下
電波到達距離	約100m（見通し距離）
表示灯（赤色）	窓・ドア開閉時：点灯（約1秒間）電池切れ時：点滅（約5秒に1回）
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）
防水構造	日常生活防水構造 IP67相当
付帯機能	送信周波数切替機能、定期送信機能、タンパー送信機能、電池切れ報知機能
質量	約90g（電池を含む）
外観	樹脂（ブラウン）

FAQ

Q：浴室の窓に取り付けても大丈夫ですか？ A：はい、IP67相当の防水構造ですので浴室の窓にも設置可能です。ただし、サウナや温泉、ミストサウナなど、著しく高温多湿な場所や水中での使用は避けてください。

Q：電池寿命が8年とありますが、市販の電池でも使えますか？ A：いいえ、必ず専用リチウム電池「CR17450E-R-CN（線色：黄/黒）」を使用してください。他機種用の電池とは互換性がなく、故障の原因となります。

Q：鉄扉に取り付けると検知が不安定になるのですが。 A：鉄製の扉は磁力を吸い込んでしまうため、検知距離が短くなります。必ず付属のスペーサーをマグネットと取付面の間に挟んで設置してください。

Q：LEDが5秒に1回点滅しているのは故障ですか？ A：電池切れの報知サインです。完全に切れる前に専用リチウム電池への交換を行ってください。

Q：マンション等で隣の部屋の電波と混信しませんか？ A：本機は4種類の周波数を切り替えられる機能を搭載しています。設置環境に合わせて周波数を変更することで、混信のリスクを大幅に軽減できます。

Q：1台のセンサーで引き違い窓（左右両方の窓）を検知できますか？ A：はい、本体が30mmと非常にスリムなため、サッシの重なり部分に設置することで、どちらの窓が開いても検知するように設置が可能です。

Q：電波はどのくらいの距離まで届きますか？ A：障害物のない見通し距離で約100mです。建物内では壁の材質や枚数により短くなりますので、届きにくい場合は別売の中継機をご検討ください。

Q：カバーを閉めているのに「タンパー異常」が出ます。 A：電池のコードが内部のタンパースイッチ（黒い突起）に乗っかっていませんか？コードをクリップへ正しく収納し、スイッチを干渉させないように閉めてください。

Q：定期送信機能とは何ですか？ A：窓の開閉がなくても一定時間ごとに送信機が「正常に動いています」という信号を受信機に送る機能です。これにより機器の故障や電池切れ、電波遮断を早期に発見できます。

Q：受信機への登録はどうすればよいですか？ A：受信機を登録モードにし、本機の電池コネクタを差し込んでください。約5秒後にLEDが点灯し、登録用の初期信号が送信されます。
