TXF-116NL 接点入力型送信機 リチウム電池 TAKEX 竹中エンジニアリング [TXF-116NL]

TXF-116NL 接点入力型送信機 リチウム電池 TAKEX 竹中エンジニアリング [TXF-116NL]

販売価格: 会員のみ販売

商品詳細

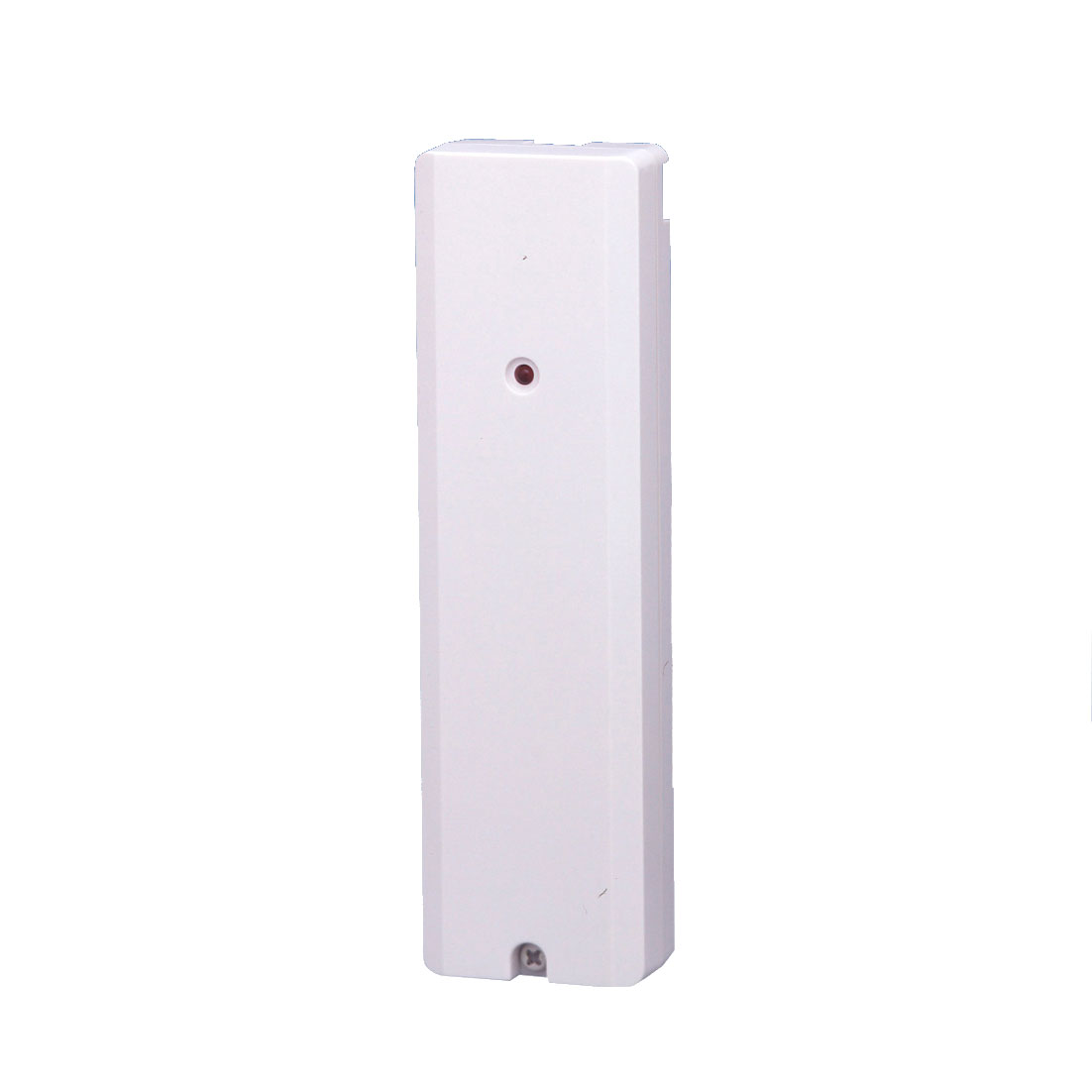

TAKEX（竹中エンジニアリング） ワイヤレス送信機 接点入力型 4周波切替対応 電池式

TXF-116NL 接点入力型送信機 リチウム電池

TXF-116NLは、既存の有線センサーや非常ボタンなどの無電圧接点信号をワイヤレス化し、遠隔の受信機へ伝送する接点入力型送信機です。専用リチウム電池により約8年の長期運用が可能で、メンテナンスコストを大幅に削減できる法人向け高信頼モデルです。

  • 型番： TXF-116NL
  • 方式： 接点入力型ワイヤレス送信（特定小電力無線）
  • 電源： 専用リチウム電池（CR17450E-R-2-CN）またはDC5〜15V
  • 電池寿命： 約8年（1日100回送信時）
  • 通信距離： 約100m（見通し距離）
TXF-116NL 接点入力型送信機

資料ダウンロード

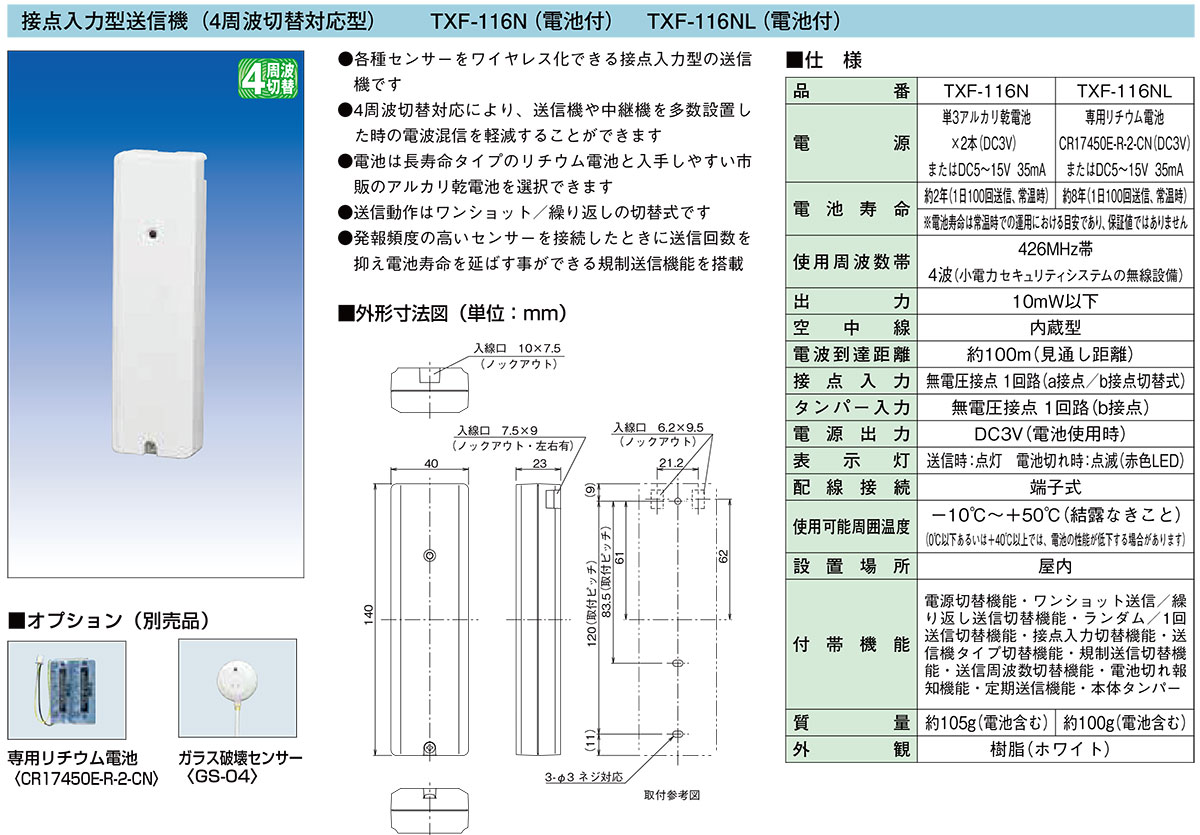

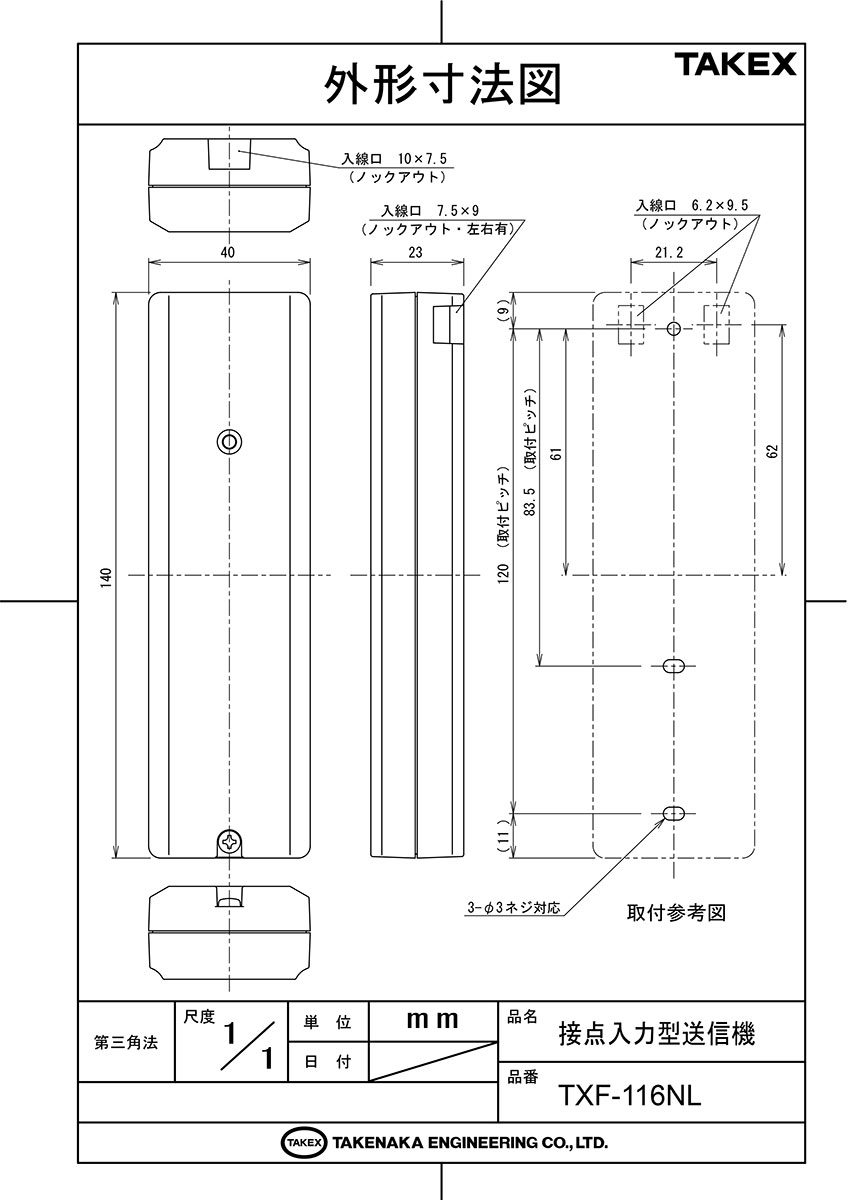

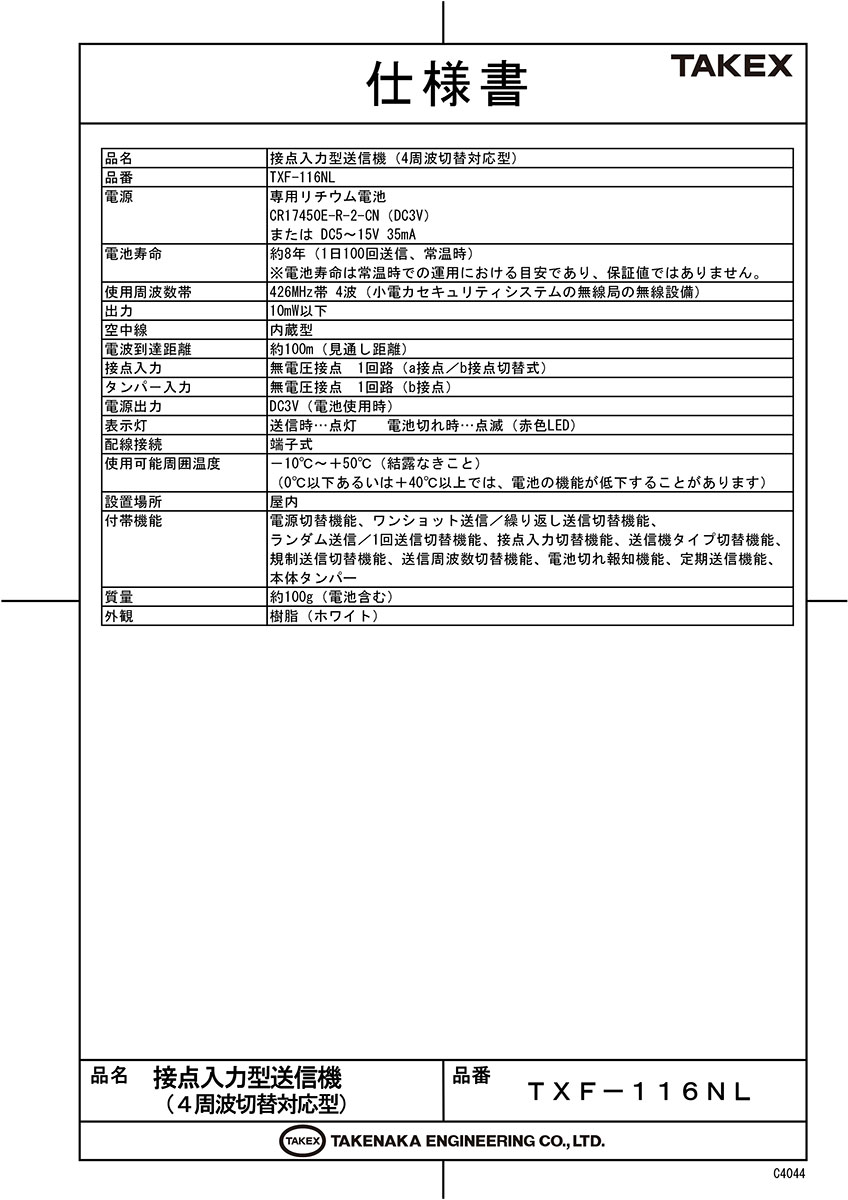

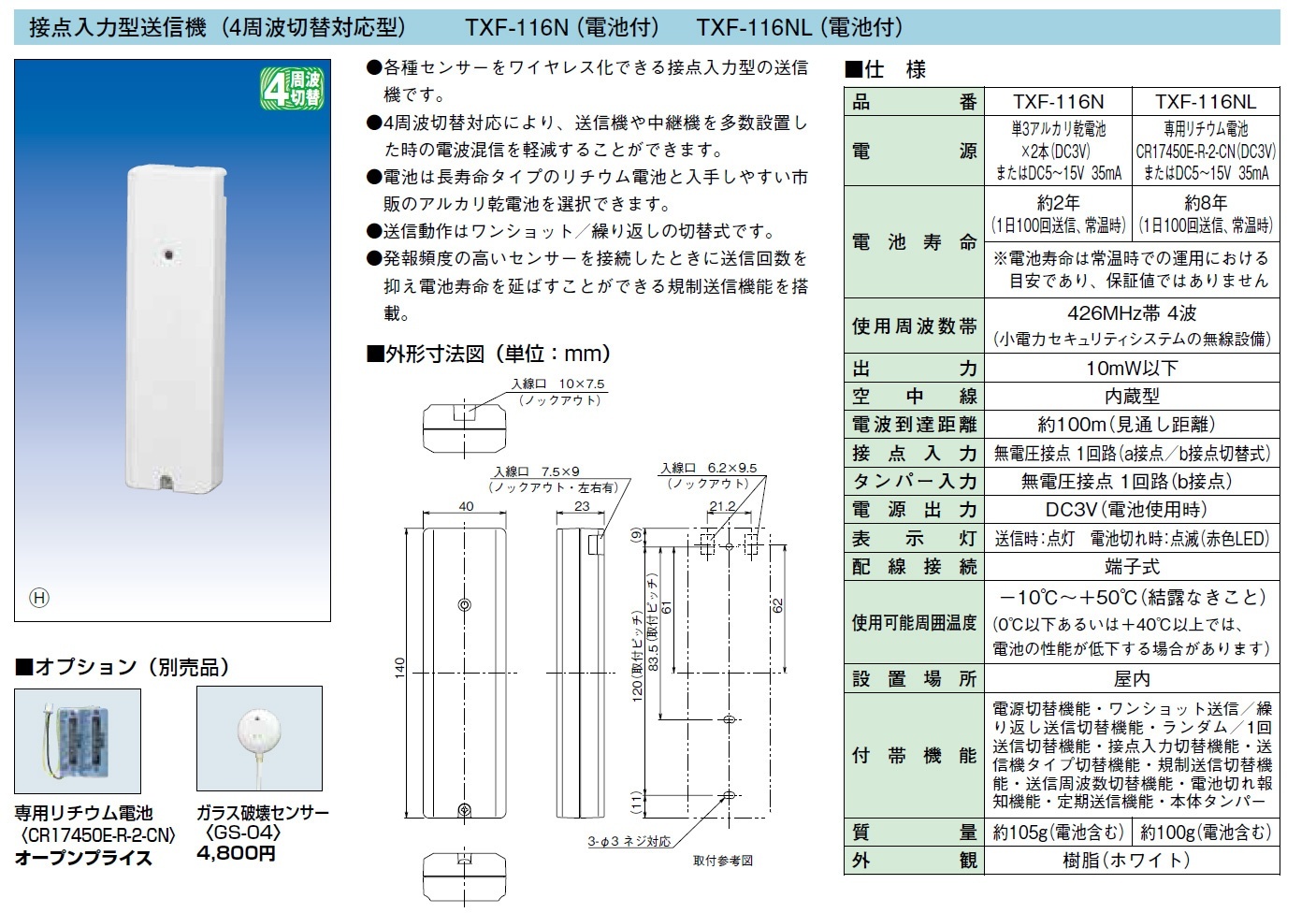

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 既存の有線防犯センサーのワイヤレス化
  • 非常用押しボタンの遠隔通知システム
  • 設備異常信号の無線転送
  • 電池交換が困難な高所・僻地への設置

導入前に確認したいポイント

  • センサーとの配線は20m以内であるか
  • 設置面が金属板やコンクリートでないか
  • 周囲に電波を遮断するアルミ箔断熱材等がないか
  • 受信機側が4周波対応モデルであるか

特長

各種センサーをスマートにワイヤレス化

マグネットスイッチ、パッシブセンサー、ガラス破壊センサーなどの無電圧接点出力を備えた機器を簡単にワイヤレス化できます。配線工事が困難な既設現場や、レイアウト変更が多いオフィス・店舗に最適です。

圧倒的な電池寿命：約8年のメンテナンスフリー

高容量な専用リチウム電池（CR17450E-R-2-CN）を採用。1日100回という頻繁な送信動作を行っても、約8年間の稼働が可能です。電池交換の手間とランニングコストを極限まで抑えることができます。

混信を回避する4周波切替対応テクノロジー

同一エリア内で多数の送信機や中継機を運用する場合でも、4つの周波数を切り替えて設定することで、電波の混信や衝突を大幅に軽減。大規模システムでも安定した通信品質を維持します。

ハイブリッド電源による柔軟な施工性

付属のリチウム電池による完全ワイヤレス運用に加え、外部電源（DC5〜15V）による有線駆動にも対応。現場の電源環境に合わせて、スライドスイッチ一つで最適な駆動方式を選択できます。

高度なフェイルセーフ：3つの異常報知機能

カバーを開けられた際の「タンパー報知」、電池電圧の低下を知らせる「電池切れ報知」、そして機器の生存を一定間隔で伝える「定期送信機能」を搭載。システムの健全性を24時間監視します。

送信回数を最適化する規制送信機能

人通りの激しい場所に設置されたセンサーなど、短時間に何度も発報を繰り返す環境において、設定時間内の再送信を制限する機能を搭載。無駄な電池消耗を防ぎ、電波占有を回避します。

ワンショット/繰り返しの柔軟な送信モード

接点入力を検知した際に1回だけ送る「ワンショット」と、復旧するまで20秒周期で送り続ける「繰り返し」を選択可能。重要度の高い非常通報など、用途に合わせて確実に情報を伝達します。

選定時に評価したい強み

  • 長寿命設計： 8年間の電池寿命により、運用保守コストを劇的に低減。
  • 安定性： 4周波切替とランダム送信機能により、電波混信に極めて強い。
  • 信頼性： 異常検知信号だけでなく、定期的な生存確認信号により失報を防止。
  • 汎用性： センサーとの接続距離20m、外部電源対応など現場適応力が高い。

内部設定（DIPスイッチ仕様）

基板上の8極DIPスイッチにより、現場の運用要件に合わせた詳細な設定が可能です。

SW番号 機能 OFF（下） ON（上）
1 送信モード1 ワンショット送信 繰り返し送信
2 送信モード2 ランダム送信（推奨） 1回送信
3 接点入力論理 b接点（N.C.） a接点（N.O.）
4 送信機タイプ 3:接点 2:パッシブ
5・6 規制送信時間 なし / 2分 / 5分 / 15分の4段階設定
7・8 送信周波数 F1 / F2 / F3 / F4 の4チャンネル設定

配線・端子仕様

端子名称 内容・電気的仕様
電源入出力 (+/-) 電池使用時：DC3V出力（極小）
外部電源使用時：DC5〜15V入力（35mA）
タンパー (b/COM) 無電圧b接点。カバー解放で接点開。有線盤への接続用。
接点入力 (a/b / COM) センサーからの信号入力。a接点/b接点はDIP SW3で切替。

製品仕様

項目 内容
品名 接点入力型送信機（4周波切替対応型）
品番 TXF-116NL
電源 専用リチウム電池 CR17450E-R-2-CN（DC3V） または DC5〜15V 35mA
電池寿命 約8年（1日100回送信、常温時）
使用周波数帯 426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力 10mW以下
空中線 内蔵型
電波到達距離 約100m（見通し距離）
接点入力 無電圧接点 1回路（a接点／b接点切替式） ※配線距離は20m以内
タンパー入力 無電圧接点 1回路（b接点）
電源出力 DC3V（電池使用時）
表示灯 送信時：赤色LED点灯 / 電池切れ時：赤色LED点滅
使用可能周囲温度 －10℃〜＋50℃（結露なきこと）
設置場所 屋内専用
質量 約100g（電池含む）
外観 樹脂（ホワイト）
付帯機能 電源切替、ワンショット/繰り返し、ランダム/1回送信、接点論理切替、送信機タイプ切替、規制送信、周波数切替、電池切れ報知、定期送信、本体タンパー

FAQ

Q：電池寿命の「約8年」は保証値ですか？ A：いいえ、常温環境で1日100回送信した場合の目安値です。極端な低温・高温環境下や、送信回数がさらに多い場合は短くなることがあります。
Q：センサーとの配線距離に制限はありますか？ A：はい、配線によるノイズの影響を防ぐため、センサーから本機までの距離は20m以内に収めてください。
Q：旧製品のTXF-116L用の電池は使えますか？ A：使用できません。TXF-116NLには専用の「CR17450E-R-2-CN（線色：黄/黒）」が必要です。旧製品用とは互換性がありません。
Q：外部電源とリチウム電池を同時に繋いでバックアップにできますか？ A：絶対に禁止です。併用するとリチウム電池の破裂や発火、基板焼損の恐れがあります。必ずどちらか一方のみを使用してください。
Q：電波が届かない場合はどうすればいいですか？ A：見通しの良い高所（地上2m以上）への設置場所変更を検討するか、別売の中継機を導入して電波距離を延長してください。
Q：複数のセンサーを1台のTXF-116NLに接続できますか？ A：可能です。a接点なら並列、b接点なら直列で接続してください。ただし、a接点とb接点の機器を混ぜて接続することはできません。
Q：登録後にDIPスイッチの設定を変えても大丈夫ですか？ A：SW4（送信機タイプ）を変更した場合は、電波の形式が変わるため受信機側で再度登録をやり直す必要があります。
Q：防水仕様ですか？ A：いいえ、本機は屋内専用です。屋外でセンサーを運用する場合は、送信機自体は防水ボックス等に収める必要があります。
Q：電池切れはどのようにわかりますか？ A：本体のLEDが約5秒に1回点滅するほか、受信機側へ電池切れ信号を送信し、システム側で異常を検知できます。
Q：定期送信機能とは何ですか？ A：一定時間ごとに生存信号を送る機能です。これにより、機器の故障や電波妨害による通信途絶をシステム側で監視できます。
