TXF-115CL(W) マグネットスイッチ送信機 4周波切替・分離型

TXF-115CL(W)は、スイッチ部分を本体から分離させた構造により、狭小スペースや複雑な形状の窓・ドアへの設置を可能にした高信頼性ワイヤレスマグネット送信機です。4波の周波数を切り替えることで大規模環境での混信を防止し、IP67相当の防水性能により浴室や屋外環境でも安心して運用いただけます。

  • ■ 方式：分離型マグネット検知・特定小電力無線送信
  • ■ 特徴：4周波切替対応、IP67防水、電池寿命約8年
  • ■ 設置：屋内・屋外・浴室・サッシ枠

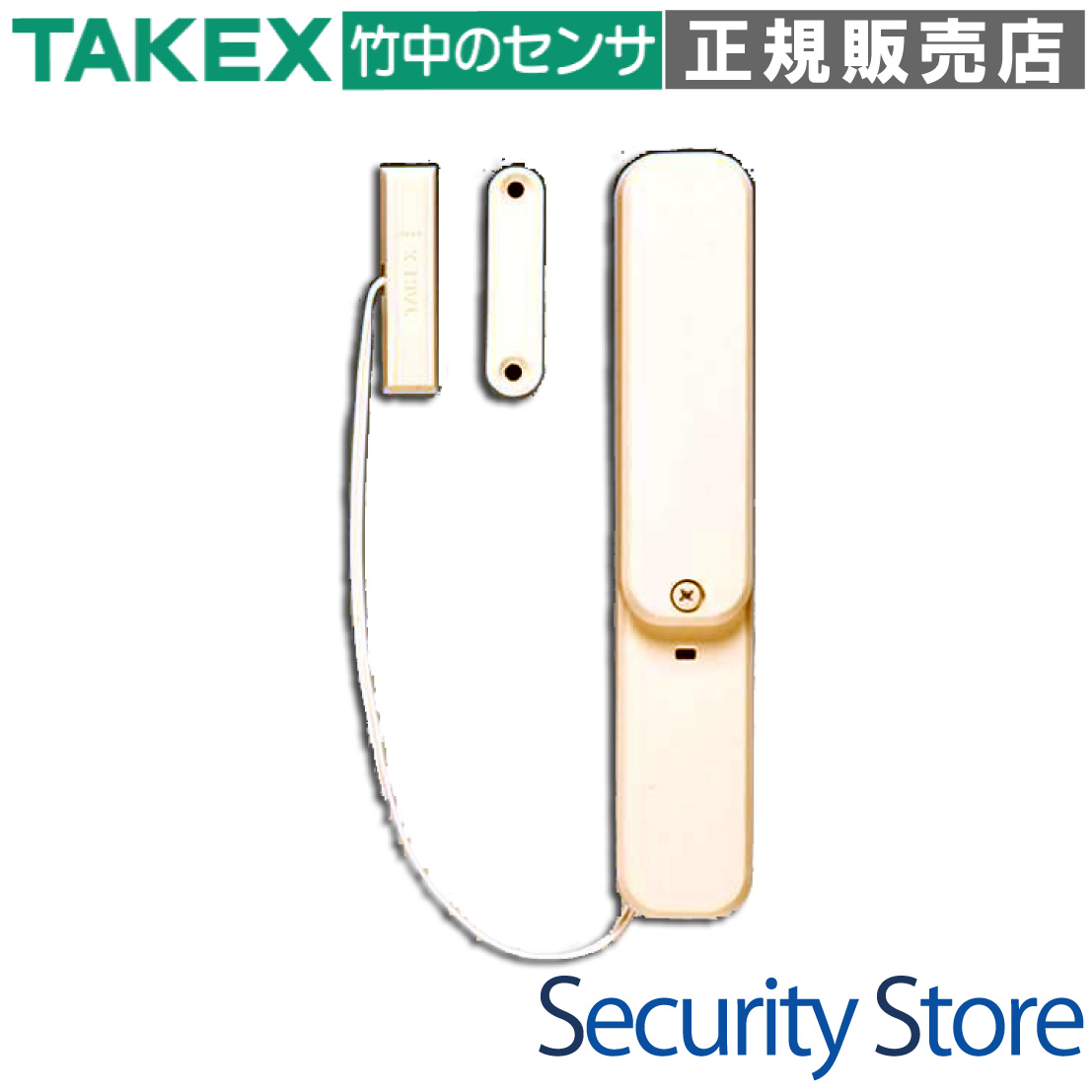

TXF-115CL(W) マグネットスイッチ送信機 製品画像

資料ダウンロード

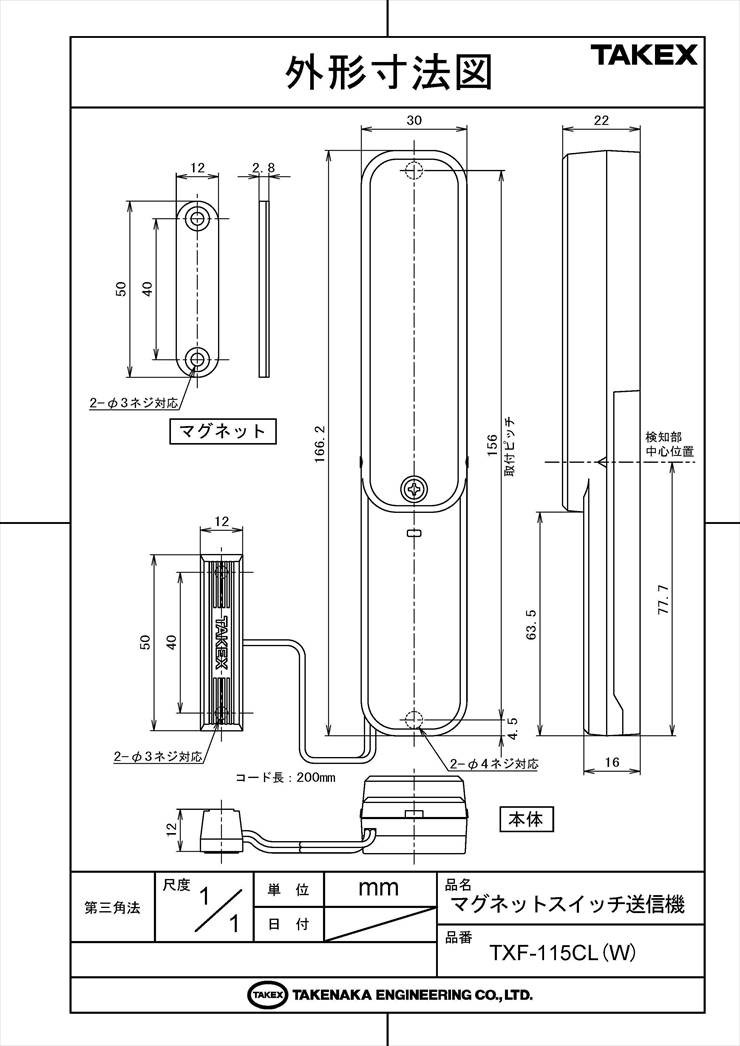

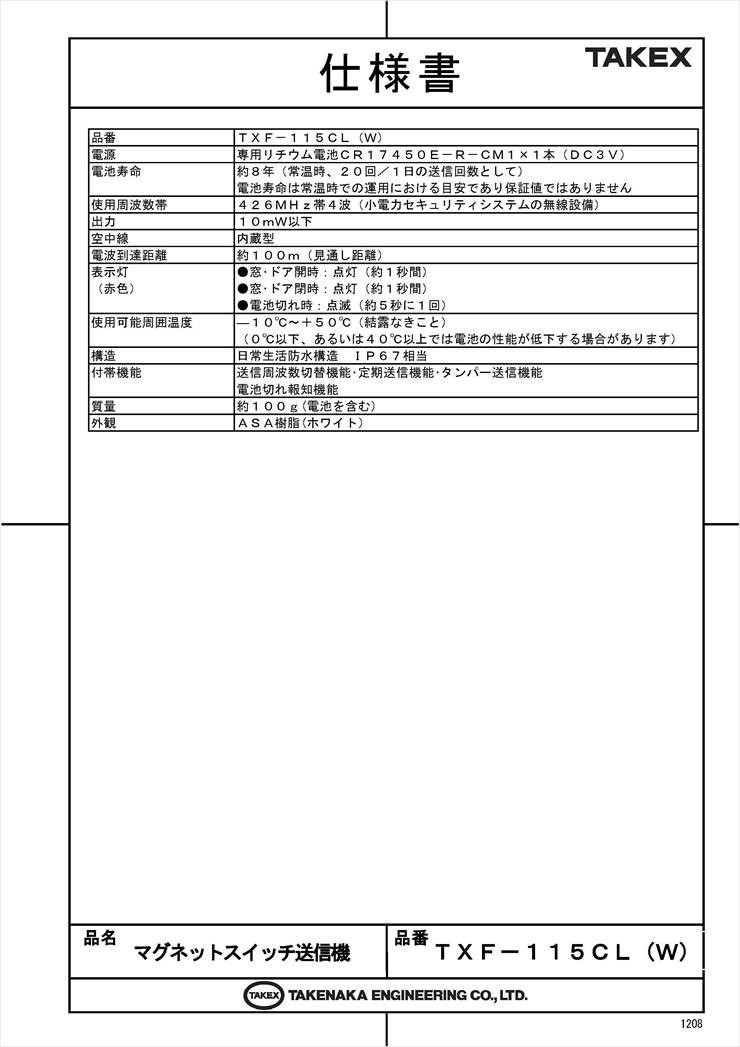

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 本体の設置スペースが確保できない狭い窓枠
  • 網戸付きの外開き窓や特殊形状の建具
  • 結露が発生しやすい冬季のアルミサッシ周辺
  • 浴室の窓や屋外の門扉など水がかかる場所
  • 多数の送信機を設置する大規模な防犯システム

導入前に確認したいポイント

  • 受信機側が「4周波切替」に対応しているか
  • 鉄扉に設置する場合、付属スペーサーの使用が可能か
  • スイッチと本体間の200mmコードで配置が完結するか
  • 見通し距離100m以内に受信機が配置されているか

特長

分離型アーキテクチャによる高い施工性

無線送信ユニットを備えた本体と、磁気検知を行うスイッチ部分を分離した設計を採用。本体はアルミサッシの縦枠などの目立たない場所に、小型のスイッチ部（幅12mm）のみを検知が必要な狭小箇所に設置することで、従来の一体型では困難だった場所への取り付けを実現します。

4周波切替対応による電波混信の軽減

4つの独立した送信周波数（F1〜F4）をDIPスイッチで任意に選択可能。同一現場や隣接するシステムで多数のワイヤレス機器が稼働する場合でも、周波数を分散させることで信号の衝突（混信）を抑え、信頼性の高い通信ネットワークを構築できます。

IP67相当の日常生活防水構造

保護等級IP67相当（防塵・防浸形）を達成しており、雨が直接当たる屋外や、湿気がこもりやすい浴室の窓などでも長期間安定して動作します。基板部もしっかりと密閉されており、過酷な環境下での防犯対策に最適です。

約8年の長期電池寿命

専用リチウム電池（CR17450E-R-CM1）を採用し、1日20回の動作想定で約8年という圧倒的なロングライフを実現。メンテナンス頻度とランニングコストを大幅に削減できるため、BtoBの商用施設や集合住宅の管理においても大きなメリットとなります。

生存監視（定期送信）機能によるシステム維持

窓の開閉動作がない時でも、定期的に「生存信号」を受信機へ送信するハートビート機能を搭載。送信機の電池切れや故障、持ち去りなどによる不通状態を受信機側で常時モニタリングし、万が一の際のシステムダウンを未然に防ぎます。

タンパー送信機能による不正操作防止

本体カバーが不正に開けられたことを検知する物理スイッチを内蔵。破壊行為や電池の抜き取りなどのいたずらが発生した際、即座に異常信号を受信機へ送信するため、セキュリティレベルを高く維持できます。

鉄扉設置にも対応する磁気遮断設計

磁力線が鉄板に吸収されやすい鉄扉（強磁性体）への設置を考慮し、非磁性体スペーサーを標準付属。スペーサーを介して取り付けることで検知感度の低下を防ぎ、確実な開閉検知を保証します。

状態を即座に把握できるLED表示灯

本体正面下部に赤色LEDを配置。開検知時・閉検知時の点灯だけでなく、電池電圧が低下した際の5秒に1回の点滅警告により、現場での動作確認やメンテナンス時期の把握が容易に行えます。

選定時に評価したい強み

  • 自由な配置：200mmの専用コードにより、本体とスイッチを別々の面に設置可能。
  • 安定運用：4波切替により、中継機を併用する大規模現場でも電波干渉のリスクが低い。
  • 耐環境性：IP67対応のため、結露の激しい窓際や浴室、半屋外でも故障しにくい。
  • 省メンテ：8年の電池寿命により、一度の施工で長期的な無人運用が可能。

施工・設置ガイド

マグネットスイッチの確実な動作と防水性能を維持するため、以下の設置基準を遵守してください。

確認項目 施工・運用の基準
検知距離（クリアランス） スイッチ部とマグネットの間隔は最大20mm以下となるよう調整してください。
設置面の材質 鉄扉・金属面へ設置する場合は、必ず付属のスペーサーを挟んで磁気の影響を排除してください。
電池の配線処理 内部リード線は基板のクリップに確実に固定し、カバーを閉める際の噛み込みを避けてください。
コードの取り扱い 200mmのセンサーコードは固定長です。切断や延長は動作不良の原因となるため禁止です。
周波数設定 送信機と受信機の周波数設定（F1〜F4）が一致していることを必ず確認してください。

製品仕様

基本情報
品番 TXF-115CL (W)
電源 専用リチウム電池 CR17450E-R-CM1 × 1本 (DC 3V)
電池寿命 約8年（常温時、20回／1日の送信回数として）
※環境温度やノイズ状況により変動します
使用周波数帯 426MHz帯 4波（小電力セキュリティシステムの無線設備）
送信出力 10mW以下
空中線 基板内蔵型パターンアンテナ
電波到達距離 約100m（見通し距離）
表示灯（赤色） ●窓・ドア開時：点灯（約1秒間）
●窓・ドア閉時：点灯（約1秒間）
●電池切れ時：点滅（約5秒に1回）
使用可能周囲温度 －10℃〜＋50℃（結露なきこと）
（0℃以下、あるいは＋40℃以上では電池の性能が低下する場合があります）
設置場所 屋内・屋外（日常生活防水構造 IP67相当）
構造 IP67相当
付帯機能 送信周波数切替機能・定期送信機能・タンパー送信機能・電池切れ報知機能
質量 約100g（電池を含む）
外観材質 樹脂（ホワイト）
本体外形寸法 幅30mm × 高さ156mm × 奥行22mm
スイッチ部寸法 幅12mm × 高さ40mm × 奥行12mm
マグネット部寸法 幅12mm × 高さ40mm × 奥行12mm
センサーコード長 200mm（固定長）

FAQ

電池は何を使用しますか？ 専用のリチウム電池「CR17450E-R-CM1」を1本使用します。市販の乾電池は使用できませんのでご注意ください。
電池の寿命はどれくらいですか？ 常温環境で1日20回動作させた場合、目安として約8年間の使用が可能です。
屋外やお風呂場でも設置できますか？ はい。IP67相当の防水構造を備えているため、浴室の窓や屋外の門扉などでもご使用いただけます。
電波はどれくらい飛びますか？ 見通し距離で約100mです。ただし、鉄筋コンクリートや金属壁などの障害物がある場合は大幅に短くなるため、必要に応じて中継機の設置を検討してください。
鉄製の扉に取り付けても動作しますか？ 可能です。磁気への影響を抑えるための専用スペーサーが付属していますので、必ずスペーサーを挟んで設置してください。
周波数の設定はどのように行いますか？ 本体内部の2ビットDIPスイッチを切り替えることで、F1〜F4の4波から選択できます。受信機側の設定と一致させてください。
電池が切れそうになったら分かりますか？ 本体のLEDが5秒に1回点滅するようになり、同時に受信機へも電池切れ信号が送信されます。点滅を確認したら早めに電池交換を行ってください。
分離型のコードを長く延長することはできますか？ いいえ。コード長は200mm固定となっており、切断や延長は電波法規および性能保証の観点から禁止されています。
カバーを開けると警報が鳴りますか？ 本体にタンパースイッチが内蔵されているため、カバーを開けると「いたずら報知信号」が送信されます。作業前には受信機側をメンテナンスモードにする等の対応を推奨します。
定期送信機能とは何ですか？ 異常がない時でも定期的に生存信号を送る機能です。これにより、送信機が盗まれたり壊れたりして通信が途絶えた場合に、受信機側で異常を検知できます。
