接点入力型送信機 アルカリ電池 [TXF-116N]

接点入力型送信機 アルカリ電池 [TXF-116N]

販売価格: 会員のみ販売

商品詳細

TAKEX / 竹中エンジニアリング ワイヤレス送信機 426MHz帯 接点入力 防犯・セキュリティ

TXF-116N 接点入力型送信機（アルカリ電池仕様）

既存の有線センサーやスイッチの接点信号をワイヤレス化し、最大100m先（見通し）の受信機へ伝送する送信機です。4周波切替対応により電波混信に強く、中規模以上の施設にも柔軟に対応。市販のアルカリ乾電池で駆動するため、電源工事不要で迅速な施工が可能です。

  • 型番： TXF-116N
  • 方式 / カテゴリ： 接点入力型送信機（小電力セキュリティシステム）
  • 主な用途： 各種防犯センサー、非常用ボタン、スイッチ類の無線化
  • 設置場所： 屋内
  • 電源： 単3形アルカリ乾電池×2本 または DC5〜15V

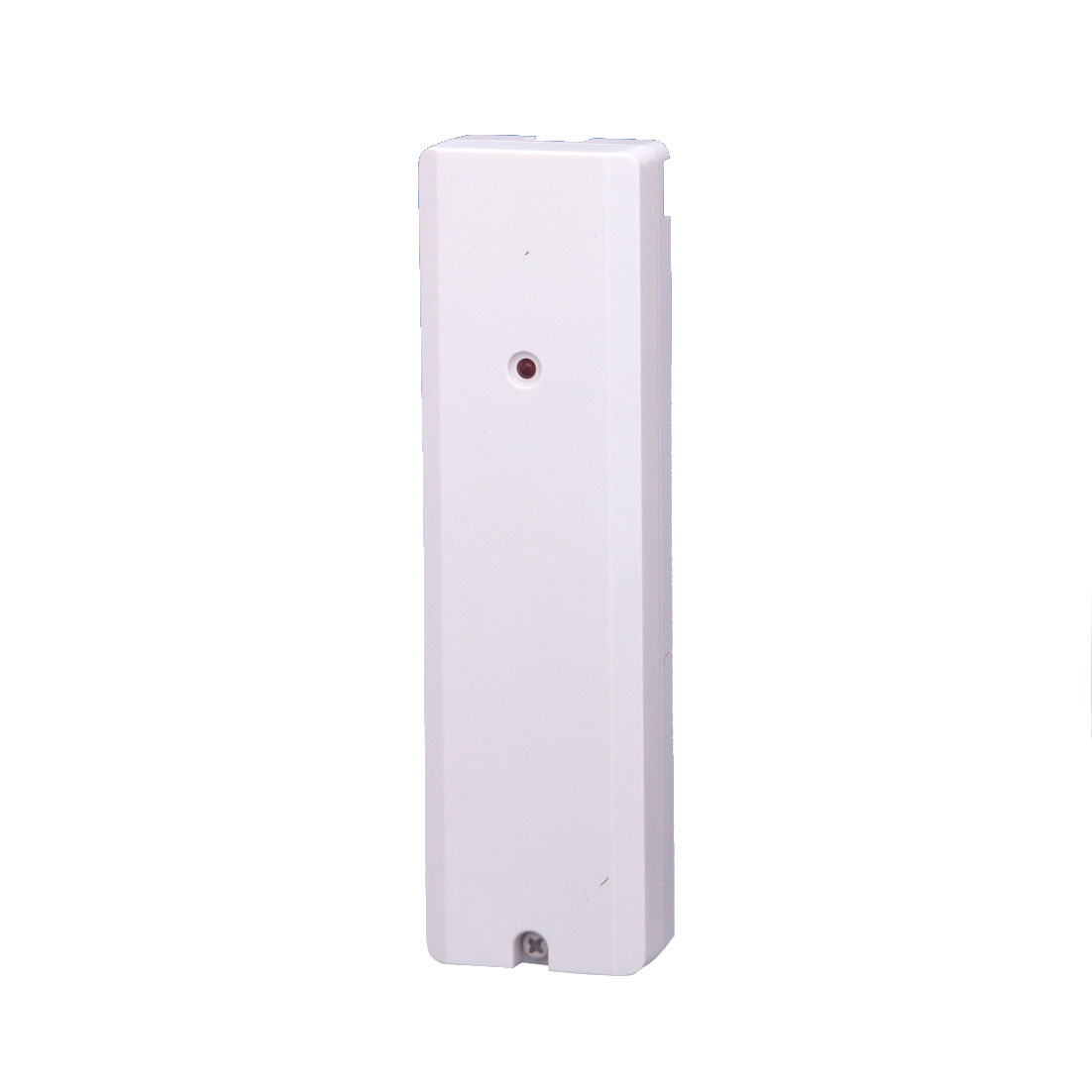

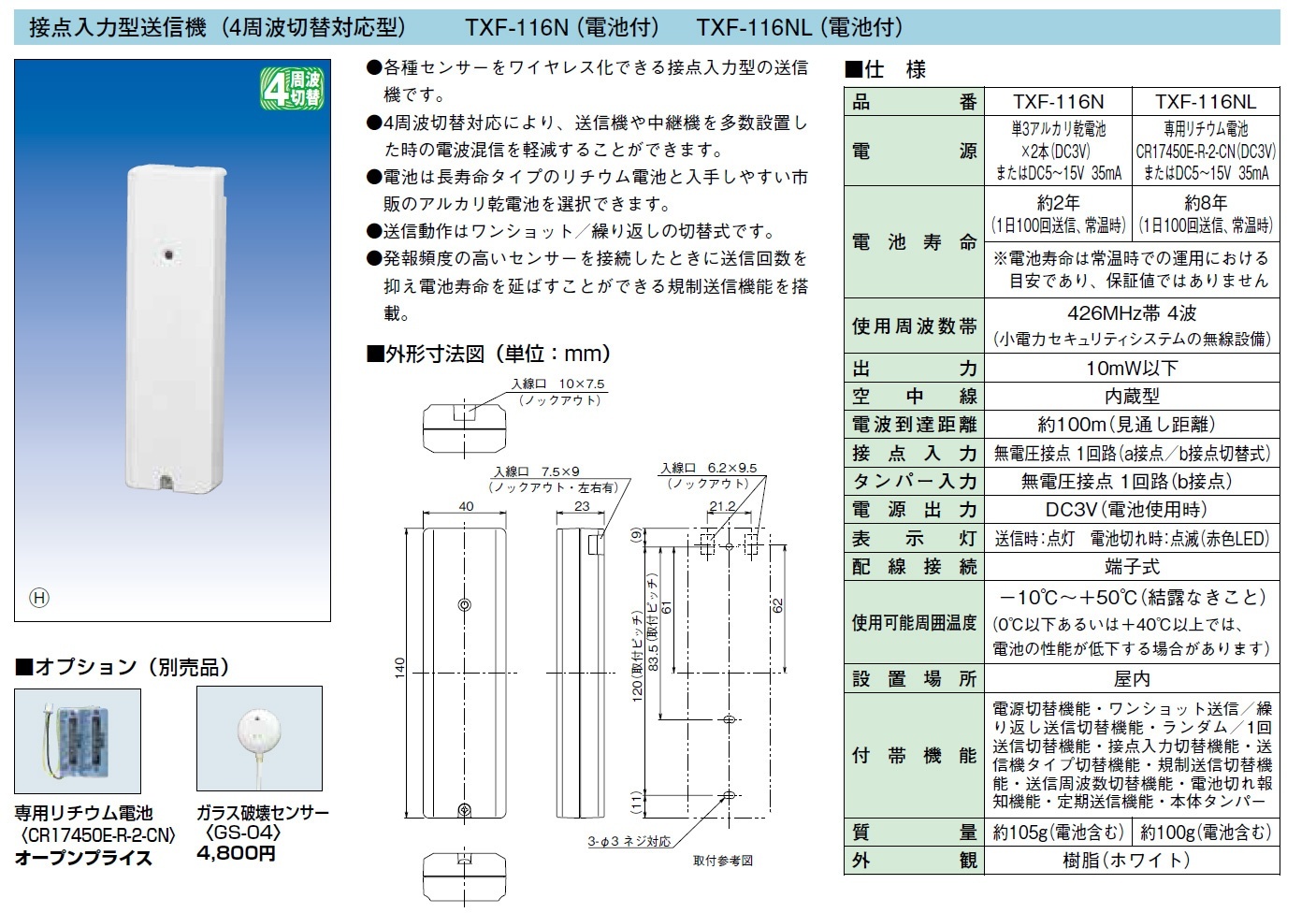

TXF-116N 接点入力型送信機

資料ダウンロード

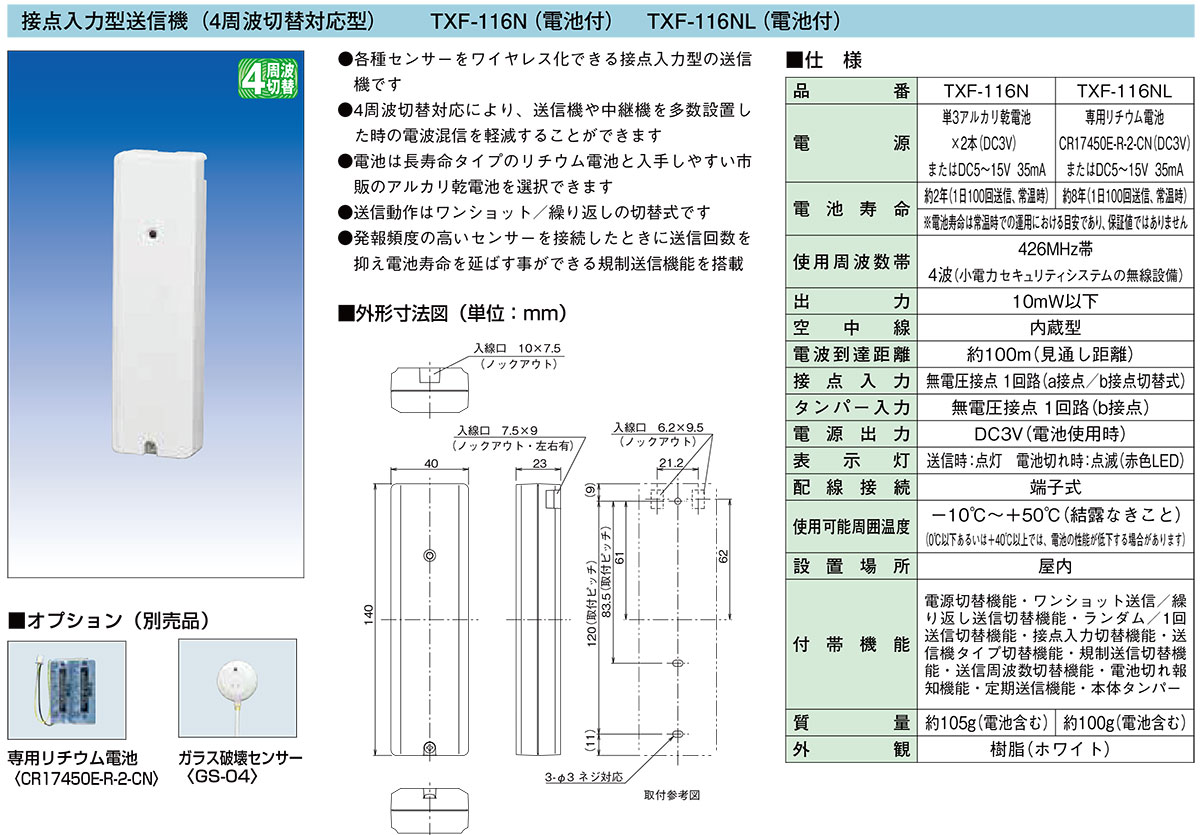

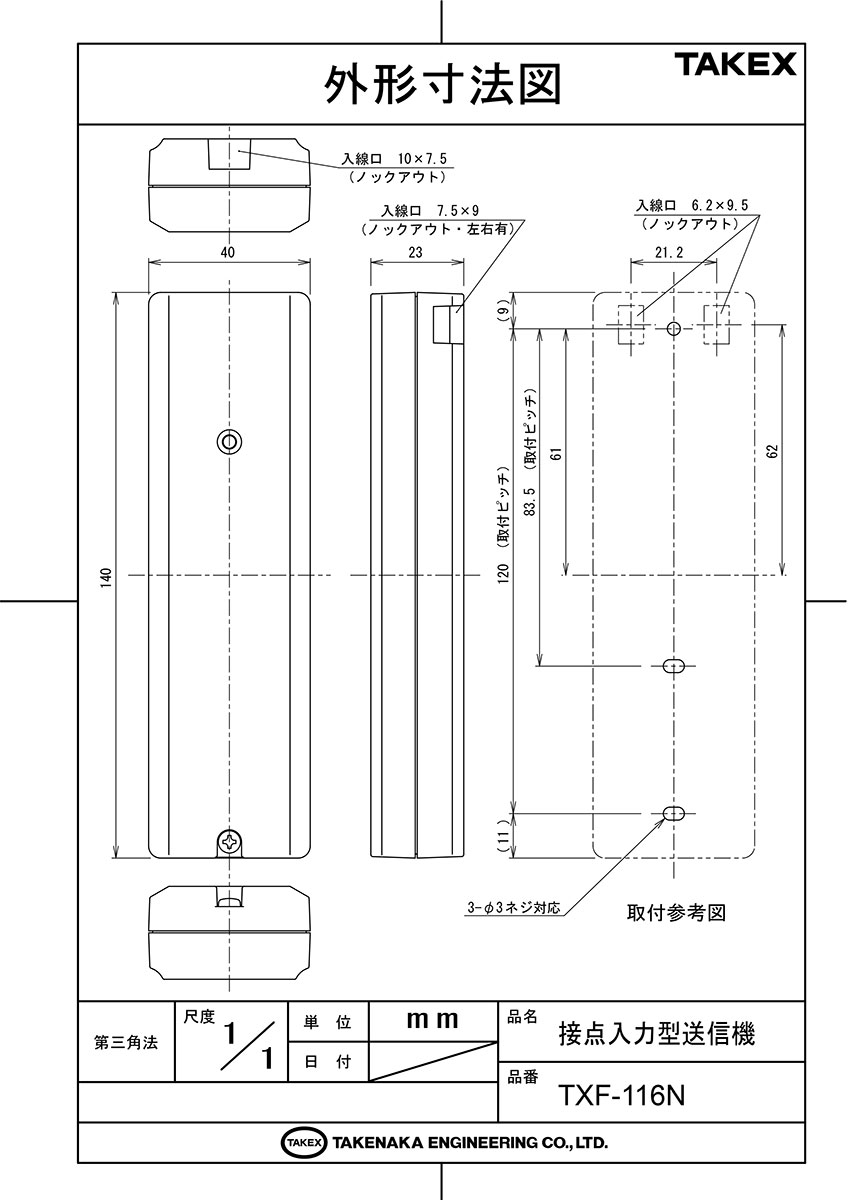

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 配線工事が困難な既存施設のセンサー増設
  • 複数のセンサーを統合して一括管理するシステム
  • 非常ボタンやマットスイッチのワイヤレス運用
  • 多数の無線機器が密集する環境での混信回避

導入前に確認したいポイント

  • センサーと送信機間の配線距離は20m以内か
  • 受信機までの間に極端な金属遮蔽物はないか
  • 接続するセンサーが「無電圧接点」出力であるか
  • 定期的な電池交換（約2年目安）が可能か

特長

4周波切替対応による高度な混信防止

電波のチャンネルを4つの周波数（F1〜F4）から選択できる機能を搭載。多数の送信機や中継機を併用する現場でも、周波数を分散させることで電波の衝突・混信を劇的に軽減し、システムの信頼性を高めます。

現場を選ばないハイブリッド電源方式

付属の単3形アルカリ乾電池（2本）によるワイヤレス駆動に加え、DC5〜15Vの外部電源入力にも対応。電池切れの心配がない常時電源運用と、工事コストを抑える完全ワイヤレス運用を現場に合わせて自由に選択可能です。

運用効率を最大化する「規制送信機能」

店舗の出入り口など発報頻度が高い場所に設置する際、一定時間（2分/5分/15分）内の再発報を抑制する機能を搭載。無駄な送信をカットすることで、電池寿命の延長と電波トラフィックの混雑緩和を同時に実現します。

高度な自己診断・異常報知システム

侵入検知の送信だけでなく、機器の状態を常に監視。カバーが外された際の「タンパー報知」、電圧低下を知らせる「電池切れ報知」、生存を一定間隔で伝える「定期送信（ポーリング）」により、フェイルセーフな監視体制を構築します。

柔軟な送信パターン設定（ワンショット/繰り返し）

検知時に一度だけ送信する「ワンショットモード」と、復旧するまで20秒周期で送信し続ける「繰り返しモード」を切り替え可能。非常通報などの見落としが許されない用途には繰り返し送信が有効です。

施工を容易にする内蔵アンテナ設計

空中線（アンテナ）を本体内部に収納。外観がシンプルで、設置場所の美観を損なわないだけでなく、アンテナの破損リスクを排除。屋内環境において安定した電波到達距離（見通し約100m）を確保します。

不揮発性メモリーによる設定保持

受信機への登録情報は不揮発性メモリーに保存されるため、電池交換や電源切断を行っても登録内容が消えることはありません。メンテナンス後の再設定の手間を省き、迅速な復旧が可能です。

選定時に評価したい強み

  • 信頼性： 4周波切替と定期送信機能による強固な通信管理
  • 汎用性： a接点/b接点の両対応に加え、外部電源駆動も可能
  • 保守性： 市販の単3アルカリ電池採用で、入手性が高く交換も容易
  • 確実性： タンパー機能により、いたずらや破壊を即座に検知

施工・内部設定ガイド

DIPスイッチ設定（8極）

SW番号 機能 設定内容
1 送信モード1 OFF: ワンショット / ON: 繰り返し
2 送信モード2 OFF: ランダム2回 / ON: 1回のみ
3 接点入力切替 OFF: b接点（N.C.） / ON: a接点（N.O.）
4 送信機タイプ OFF: 接点 / ON: パッシブ
5・6 規制送信タイマー なし / 2分 / 5分 / 15分 から選択
7・8 周波数切替 F1 / F2 / F3 / F4 から選択（受信機に合わせる）

表示灯（LED）のステータス

挙動 意味 推奨アクション
赤色点灯（一瞬） 電波送信中 正常動作（接点入力または定期送信）
5秒に1回の点滅 電池切れ警告 速やかに新品のアルカリ乾電池に交換
断続的な点灯 設定エラー 入力接点仕様とDIPスイッチの設定を確認

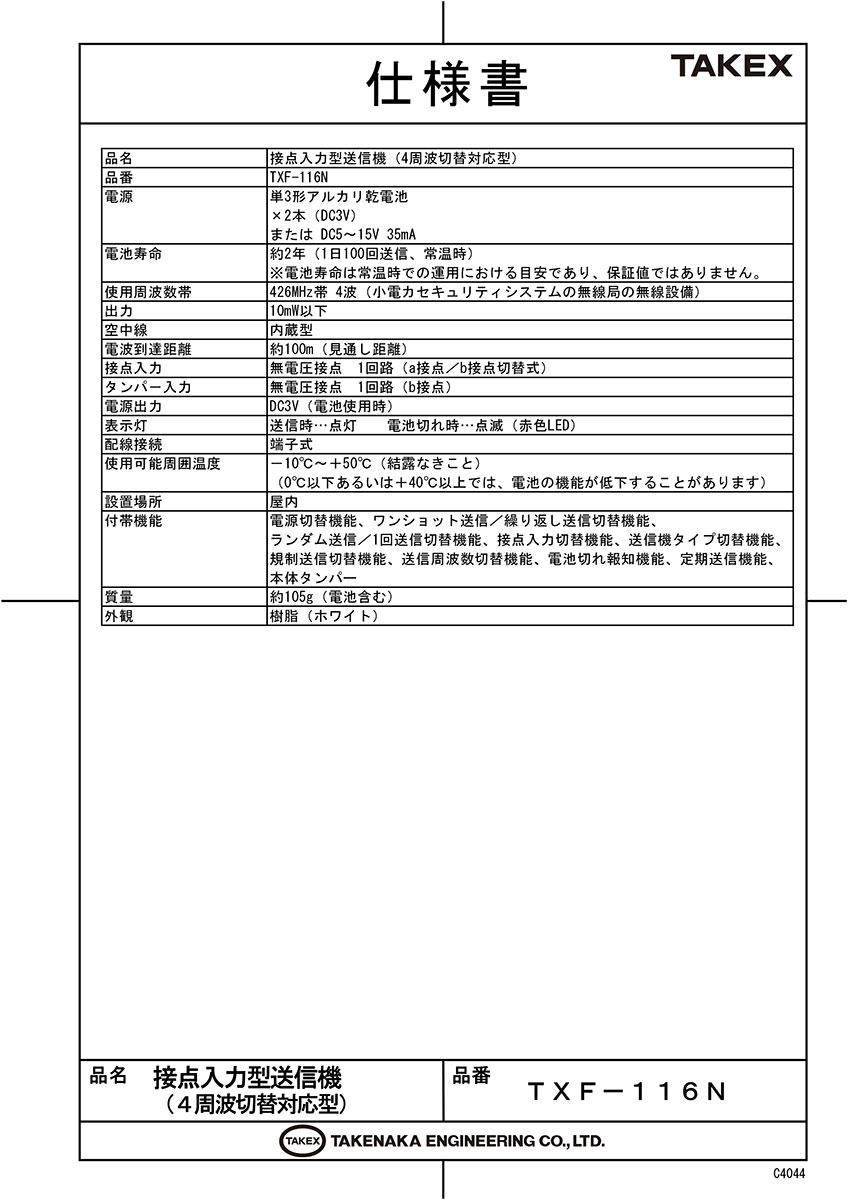

製品仕様

項目 内容
品名 / 品番 接点入力型送信機（4周波切替対応型） / TXF-116N
電源 単3形アルカリ乾電池（LR6）×2本（DC3V） または DC5〜15V 35mA
電池寿命 約2年（1日100回送信、常温時目安）
使用周波数帯 426MHz帯（小電力セキュリティシステムの無線局）
出力 10mW以下
電波到達距離 約100m（見通し距離）
接点入力 無電圧接点 1回路（a接点／b接点切替式） ※配線20m以内
タンパー入力 本体カバー開閉検知：無電圧b接点
付帯機能 電源切替、送信モード切替、規制送信、電池切れ報知、定期送信、タンパー、4周波切替
使用可能周囲温度 -10℃ 〜 +50℃（結露なきこと）
外観 / 質量 樹脂（ホワイト） / 約105g（電池含む）
設置場所 屋内

FAQ

Q：電池寿命はどれくらいですか？ A：1日100回送信という非常に頻繁な運用環境でも、常温時で約2年間の動作が目安です。
Q：センサーと送信機の間の配線距離に制限はありますか？ A：配線距離は20m以内としてください。これを超えるとノイズの影響を受ける可能性があります。
Q：電池と外部電源を同時に接続して使用できますか？ A：併用はできません。故障の原因となるため、外部電源使用時は必ず電池コネクタを外してください。
Q：登録した設定は電池を抜くと消えてしまいますか？ A：いいえ、不揮発性メモリーを採用しているため、電池交換時に設定内容が消えることはありません。
Q：送信機を金属製の壁に取り付けても大丈夫ですか？ A：金属面への設置は電波の減衰を招くため推奨されません。金属から離すか、スペーサーを利用してください。
Q：a接点とb接点のセンサーを1台の送信機に混在させられますか？ A：1台につき1つの入力論理設定となるため、接点種別が異なるセンサーの混在接続はできません。
Q：規制送信機能とは何ですか？ A：一度送信した後、設定した時間（2〜15分）は再送信を行わない機能です。電池消耗と混信を防ぎます。
Q：電池切れをどのように確認できますか？ A：本体の赤色LEDが約5秒に1回点滅します。また、受信機側でも電池切れ報知を受け取ることが可能です。
Q：周波数を変更した後、受信機への再登録は必要ですか？ A：はい。周波数や送信機タイプを変更した場合は、受信機側で一度登録を消去し、再登録を行ってください。
Q：屋外で使用することはできますか？ A：本製品は屋内専用です。屋外で使用する場合は、防水ハウジングなどに入れる必要があります。
