マグネットスイッチ送信機 4周波切替対応型・分離型 [TXF-115CL(B)]

マグネットスイッチ送信機 4周波切替対応型・分離型 [TXF-115CL(B)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ワイヤレスセキュリティ マグネットスイッチ送信機 IP67防水 4周波切替

TXF-115CL(B) マグネットスイッチ送信機 4周波切替対応型・分離型

通信部（本体）と検知部（スイッチ）を分離した構造により、網戸付き窓や狭小な枠、ドアなどの複雑な場所への設置に最適なワイヤレス防犯センサーです。IP67相当の防水性能を備え、屋外や浴室環境でも安定した防犯体制を構築できます。

  • 型番： TXF-115CL(B)
  • 方式： 小電力セキュリティシステム用送信機（426MHz帯）
  • 検知方式： マグネットスイッチ（分離型リード線付）
  • 防水性能： IP67相当（防塵・防浸形）
  • 主な用途： 窓、ドア、門扉、浴室、シャッターの開閉検知
  • 電源： 専用リチウム電池 CR17450E-R-CM1（約8年寿命）

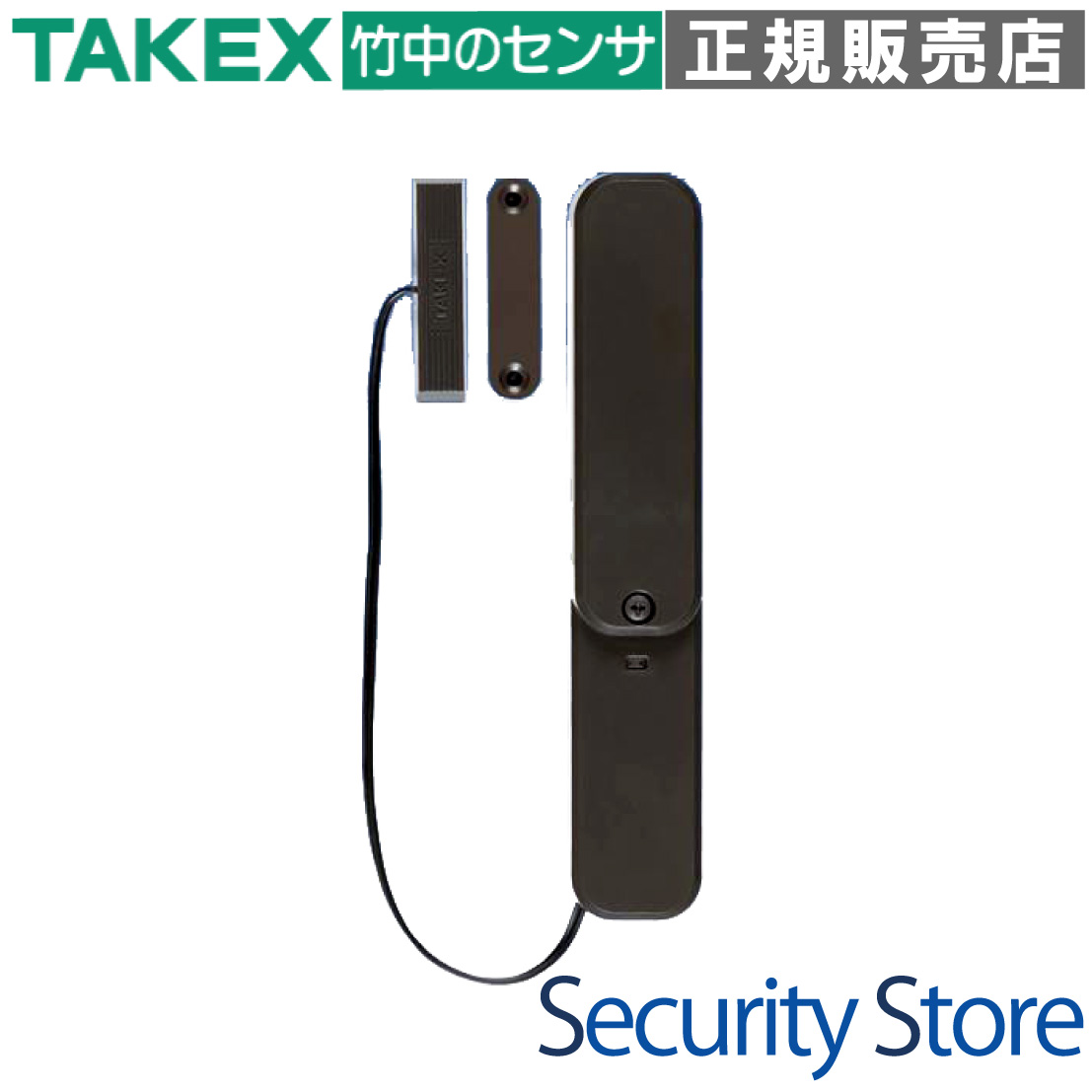

TXF-115CL(B) マグネットスイッチ送信機 製品画像

資料ダウンロード

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 本体の設置スペースが限られるスリムな窓枠
  • 網戸があるため本体をガラスに貼れない窓
  • 浴室や屋外門扉など、水がかかる可能性のある場所
  • 複数の送信機を同一エリアで使用する大規模施設
  • 鉄扉など磁力の影響を受けやすい金属製の開口部

導入前に確認したいポイント

  • 受信機との周波数設定（F1〜F4）が一致しているか
  • マグネットとスイッチの隙間が20mm以内か
  • 専用電池（CR17450E-R-CM1）の在庫確保
  • 電波到達距離100m（見通し）の範囲内か
  • 鉄扉設置時は付属の磁気遮断用スペーサーを使用すること

特長

分離型アーキテクチャによる高い設置自由度

本体とマグネットスイッチ部が200mmのリード線で分離されているため、本体を設置できない狭い隙間や、網戸が干渉する窓枠にも検知部のみをスマートに配置可能です。本体は幅30mmのスリム設計で、サッシの縦枠などへの設置に最適化されています。

4周波切替技術で電波干渉を徹底回避

内部のDIPスイッチにより4つの周波数（F1, F2, F3, F4）を切り替え可能です。大規模施設や近隣で複数のシステムが稼働している環境でも、混信による失報リスクを最小限に抑え、信頼性の高い無線運用を実現します。

過酷な環境に耐えるIP67相当の防水構造

本体・スイッチ部ともにIP67（防塵・防浸形）の保護等級をクリアしています。浴室の窓や結露の激しいアルミサッシ、雨が直接かかる屋外の門扉など、従来の屋内専用モデルでは設置が困難だった場所でも長期にわたって使用できます。

約8年の長期電池寿命とメンテナンス性

専用リチウム電池1本で、1日20回の送信動作を行っても約8年という長期間の稼働を実現しました。電池交換の頻度を大幅に減らすことで、保守コストと手間の低減に貢献します。

高度なセキュリティを守る「タンパー送信機能」

本体カバーが不正に開けられた際、即座に異常信号を受信機へ送信します。物理的な破壊やいたずらを検知できるため、防犯システムの無効化を狙う不正行為から守ります。

システムの死角をなくす「定期送信（ハートビート）」

異常がない場合でも定期的に生存確認信号を送信しています。故障や電池切れ、盗難による消失、突発的な電波障害を管理側が早期に把握できる、プロユースの監視体制を可能にします。

視認性の高いLEDインジケーター

本体正面の赤色LEDにより、窓・ドアの開閉信号の送信確認や、電池寿命の低下（5秒に1回の点滅）をひと目で判断できます。現場での動作テストや保守点検がスムーズに行えます。

選定時に評価したい強み

  • 多種多様な窓に対応： 分離型スイッチにより、外開き・片開き・網戸付きなどあらゆる窓種に対応。
  • 混信への強さ： 4周波切替により、同一エリアでの多チャンネル管理や誤報対策が容易。
  • 鉄扉施工の安定性： 付属のスペーサーにより、磁気消失が起こりやすい鉄製ドアでも確実な検知が可能。
  • 防水設計： 日常生活防水を超えたIP67。屋外設置も標準でカバー。

LED表示ステータス

LED挙動 状態 / 意味 必要なアクション
赤色点灯（約1秒） 警報（開）または復旧（閉）信号を送信中 正常動作です。
赤色点滅（5秒に1回） 電池電圧低下（ローバッテリー） 速やかに専用電池を交換してください。
電池挿入後 5秒後に点灯 起動 / ペアリング用信号送信中 受信機への登録作業を行ってください。

施工・設置ガイド（材質別）

取付対象 推奨する施工方法 注意点
アルミサッシ ネジ止め（または強力両面テープ） スリムな本体を縦枠にネジ固定します。
鉄扉・金属製枠 付属スペーサー ＋ ネジ/テープ 磁力が鉄に逃げないよう、必ずスペーサーを挟んでください。
透明ガラス 両面テープ ＋ ステッカー 「警戒中」シールを裏から貼り、防犯威嚇を高めます。
木製枠 木ネジ固定 長期間の運用で脱落しないよう、ネジ止めを推奨します。

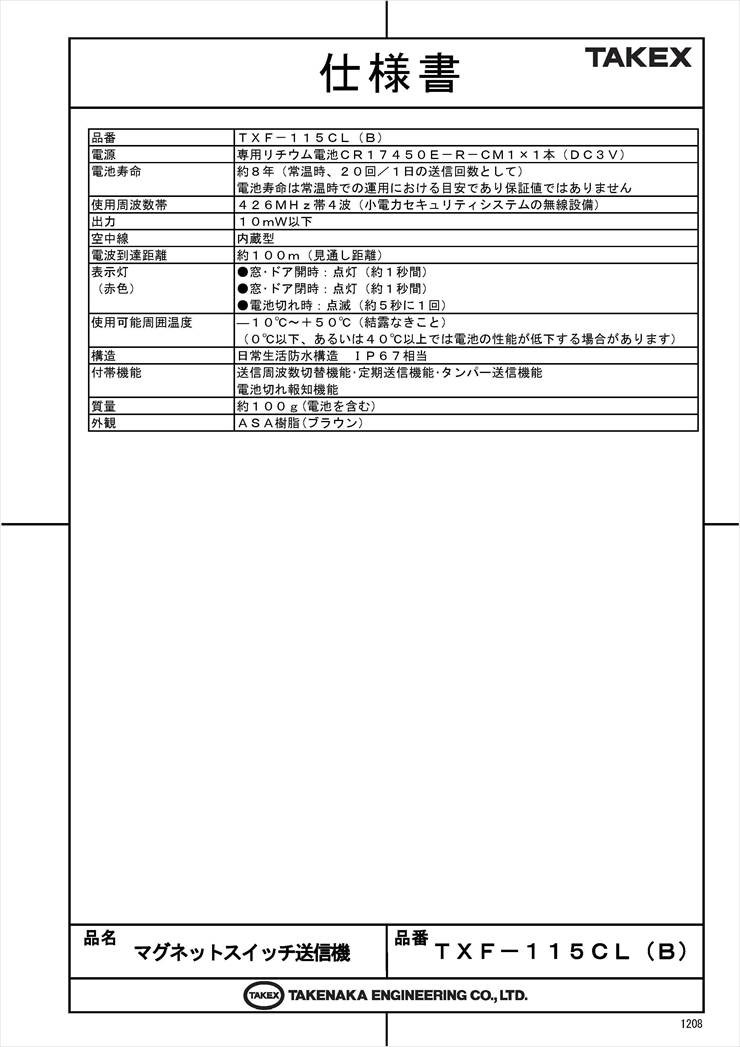

製品仕様

項目 内容
品番 TXF-115CL (B)
電源 専用リチウム電池 CR17450E-R-CM1 × 1本 (DC 3V)
電池寿命 約8年（常温時、1日20回送信換算）※保証値ではありません
使用周波数帯 426MHz帯 4波（小電力セキュリティシステムの無線設備）
出力 10mW以下
空中線 内蔵型
電波到達距離 約100m（見通し距離）
表示灯（赤色） 開閉送信時：約1秒点灯 / 電池切れ時：約5秒に1回点滅
使用可能周囲温度 -10℃ 〜 +50℃（結露なきこと）
設置場所 屋内・屋外（IP67相当）
構造 日常生活防水構造 IP67相当
付帯機能 送信周波数切替機能・定期送信機能・タンパー送信機能・電池切れ報知機能
質量 約100g（電池を含む）
外観 / カラー 樹脂（ブラウン）

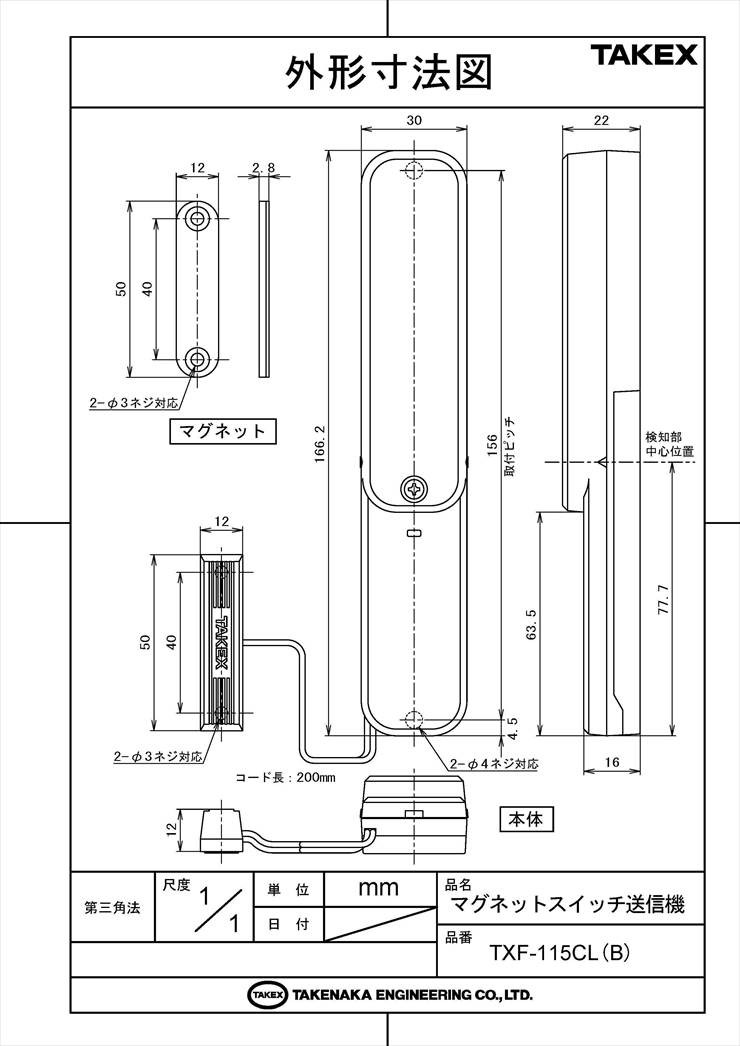

外形寸法 本体：W30 × H156 × D22mm
スイッチ：W12 × H40 × D12mm
マグネット：W12 × H40 × D12mm
コード長 200mm固定（延長・切断不可）

FAQ

Q：電池寿命は本当に8年も持ちますか？ A：1日20回の開閉動作を想定した計算値です。開閉頻度が高い場所や、極端な低温・高温環境では寿命が短くなる場合がありますが、通常の住宅や店舗の窓であれば8年を目安にご利用いただけます。
Q：分離したスイッチのコードを長く延長することはできますか？ A：いいえ、できません。コード長は200mm固定となっており、切断やハンダ付けによる延長は電波法の認証外となり、動作保証もいたしかねます。
Q：お風呂場の窓に取り付けても大丈夫ですか？ A：はい、IP67相当の防水性能があるため浴室設置が可能です。ただし、故意に水没させたり、高圧洗浄機で直接水をかけたりすることは避けてください。
Q：鉄製の扉に取り付けると検知しにくいと聞きましたが？ A：鉄などの磁性体に直接マグネットを貼ると磁力が鉄に吸収されます。本製品には磁気遮断用のスペーサーが付属しておりますので、必ずスペーサーを挟んで設置してください。
Q：LEDが5秒に1回点滅しているのは故障ですか？ A：故障ではなく「電池切れ（ローバッテリー）」の合図です。完全に電池が切れる前に、専用リチウム電池（CR17450E-R-CM1）への交換を行ってください。
Q：周波数設定（F1〜F4）は何のためにありますか？ A：近隣で同じシステムを使用している場合や、同じ現場に多数の送信機を設置する場合の混信を防ぐためです。受信機と送信機のチャンネルを同じ番号（例：共にF1）に合わせる必要があります。
Q：市販のCR17450電池は使えますか？ A：市販品にはコネクタが付いていないことが多く、また仕様が異なる場合があります。必ず専用の純正電池（CR17450E-R-CM1）をご使用ください。
Q：定期送信異常というエラーが出ましたが、どうすればいいですか？ A：送信機の電池切れ、故障、または後から置かれた障害物（スチール棚など）による電波不達が考えられます。設置場所の電波状況を再確認してください。
Q：シリアル番号（S/No.）での登録は可能ですか？ A：はい、可能です。基板上に記載された7桁の番号を受信機に入力することで登録できます。その際の送信機タイプは「接点（3）」を選択してください。
Q：カバーを閉めても異常信号が消えません。 A：内部の電池リード線がタンパースイッチの邪魔をしていないか確認してください。リード線を専用のクリップにしっかり収め、カバーを下までパチンと押し込んでネジを締めてください。
