マグネットスイッチ送信機 分離型　ホワイト [TXF-115NCL(W)]

マグネットスイッチ送信機 分離型　ホワイト [TXF-115NCL(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マグネットスイッチ送信機 小電力セキュリティシステム 分離型設計 IP67防水

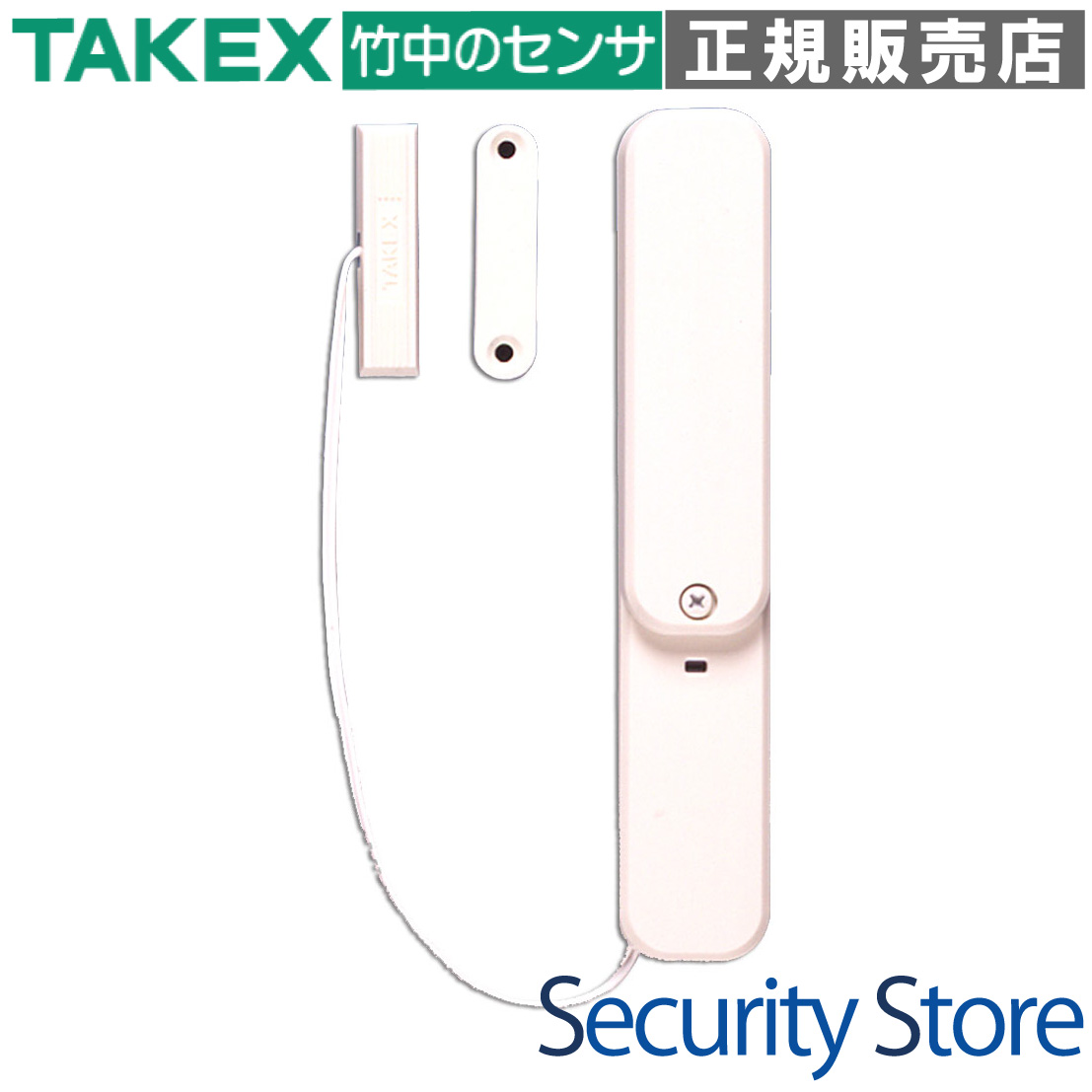

TXF-115NCL(W) マグネットスイッチ送信機 分離型（ホワイト）

検知部と本体を分離した画期的な設計により、設置スペースの限られた窓やドアにも柔軟に対応するワイヤレス送信機です。IP67相当の防水性能と4波切替機能を備え、過酷な環境や大規模施設でも確実なセキュリティを構築します。

  • 型番： TXF-115NCL(W)
  • 製品種別： 特定小電力無線マグネットスイッチ送信機
  • 検知方式： 分離型リードスイッチ方式（コード長 200mm）
  • 防水性能： IP67相当（日常生活防水・浴室対応）
  • 電波到達距離： 約100m（見通し距離）
  • 電源： 専用リチウム電池 CR17450E-R-CN（寿命約8年）

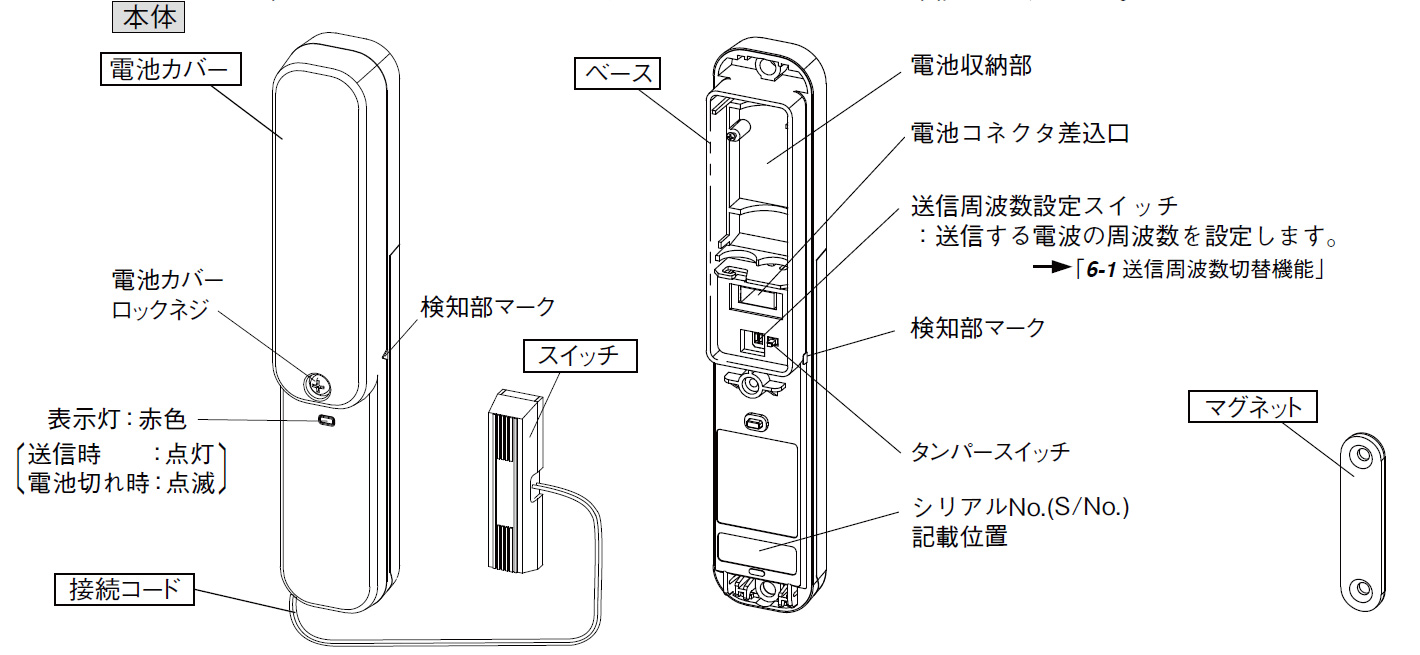

TXF-115NCL(W) 製品画像

資料ダウンロード

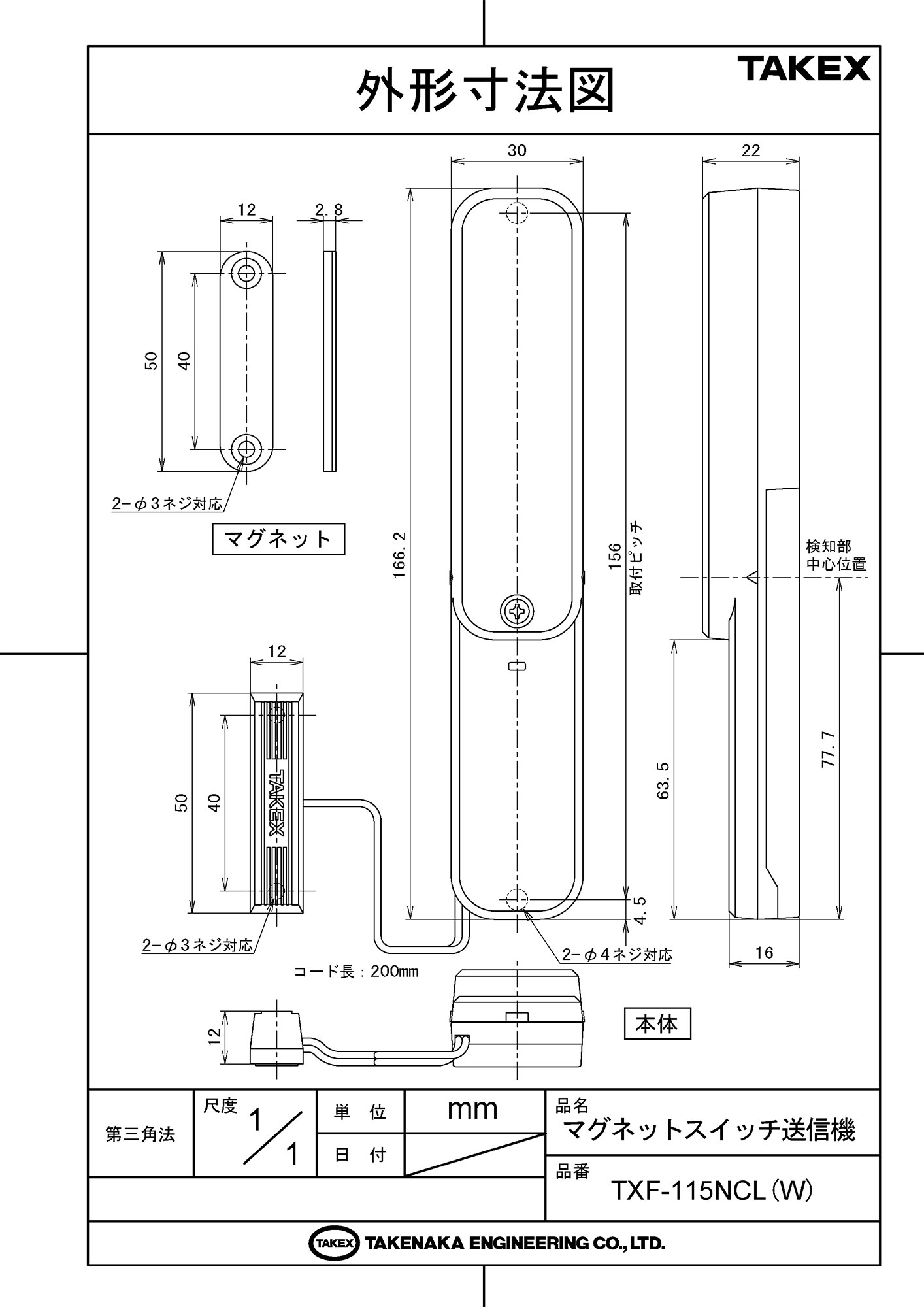

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 網戸付き窓やサッシの隙間など狭小地への設置
  • お風呂場や結露の激しい窓際などの高湿度環境
  • 意匠性を重視するクリニックやオフィス（白壁）
  • 多数のセンサーを設置するオフィスビルや商業施設
  • 配線工事が困難な既存建築物の後付け防犯

導入前に確認したいポイント

  • 本体とスイッチ部は200mmのコードで接続されています
  • 設置面が鉄扉の場合は付属のスペーサーが必要です
  • 送信周波数は受信機の仕様に合わせて設定してください
  • 専用リチウム電池は指定型番（黄/黒線）が必要です

特長

スイッチ分離型による圧倒的な施工柔軟性

マグネットスイッチ部分を200mmのリード線で本体から分離。本体が収まらない狭い隙間や、複雑な開閉構造を持つ窓でも、検知部のみを最適な位置に配置可能です。網戸付きの外開き窓など、従来の固定型では困難だった場所にもスマートに導入できます。

4周波数切替テクノロジーで混信リスクを低減

内蔵のDIPスイッチにより、F1・F2・F3・F4の4波から送信周波数を選択可能。同一エリア内に多数の送信機や中継機を設置する場合でも、チャンネルを分けることで電波干渉による失報を防ぎ、安定した通信品質を維持します。

過酷な環境に耐えるIP67相当の防水構造

内部基板と電池収納部を強固に密閉。日常生活防水（IP67相当）を実現しており、湿度が高いお風呂場や、冬場の結露が懸念されるサッシ枠、さらには屋外などでも安心して長期運用が可能です。

運用コストを抑える約8年の超長寿命設計

専用の高容量リチウム電池を使用することで、1日20回の送信動作を行っても約8年という長寿命を実現。頻繁な電池交換作業が不要なため、特に多数の端末を管理する現場においてメンテナンスコストの劇的な削減に貢献します。

美観を損なわない30mmのウルトラスリム設計

本体は横幅わずか30mmのスリムなフォルムを採用。ホワイトカラー（W）は、現代の住宅やクリニック、オフィスなどの白い建具や壁面に自然に馴染み、セキュリティ機器特有の圧迫感を与えません。

死活監視を支える高度な自己診断機能

定期送信機能（ハートビート）を搭載し、万が一の故障や破壊、電波遮断を受信機側で常時監視。さらに電池切れ報知機能により、電圧低下を事前にLED点滅と信号送信で知らせ、無警戒状態に陥るのを防ぎます。

いたずらを防ぐタンパー送信機能

電池カバーの開閉を検知するタンパースイッチを内蔵。悪意のある破壊工作や電池抜き取りが行われた際、警戒・解除に関わらず即座に異常信号を発信し、システムの無効化を許しません。

視覚的なステータスインジケーター

本体正面に赤色LEDを配置。窓の開閉時の動作確認だけでなく、電池切れ時の5秒周期点滅など、現場で一目で状態を把握できるよう設計されており、保守メンテナンス時の切り分けを容易にします。

選定時に評価したい強み

  • 分離設計： 本体の取付場所を選ばないため、特殊なサッシ形状でも施工が可能。
  • 高信頼通信： 4周波数切替により、他システムとの電波競合を物理的に回避。
  • 高耐久： IP67等級により、水回りや屋外設置でも故障リスクを最小化。
  • 低保守： 8年間の電池寿命と自己診断機能により、ランニングコストを低減。

施工・設置ガイド

プロの現場での確実な運用のため、以下の施工基準を遵守してください。

設置確認項目 施工の基準と注意点
検知離隔距離 スイッチとマグネットの間隔は20mm以下、中心ズレは±5mm以内に収めてください。
鉄扉への取付 磁力線のショートを防ぐため、必ず付属のスペーサーをマグネット裏に使用してください。
電波環境の確認 見通し100mが目安ですが、金属壁や断熱材（アルミ箔）がある場合は中継機の併用を検討してください。
コードの収納 電池交換時、余剰コードをタンパースイッチに挟まないよう、内部クリップに確実に固定してください。

表示灯（LED）の動作仕様

状態 LED表示パターン 意味・処置
窓・ドア開放 約1秒間 赤点灯 異常検知信号を正常に送信。
窓・ドア閉鎖 約1秒間 赤点灯 復旧信号を正常に送信。
電池切れ 約5秒に1回 赤点滅 電圧低下。速やかに専用電池（CR17450E-R-CN）に交換してください。
電池接続時 約5秒後に 赤点灯 システム起動および登録用信号の送信。
定期送信時 点灯しない 秘匿性と省電力のため、死活監視送信時は消灯したままとなります。

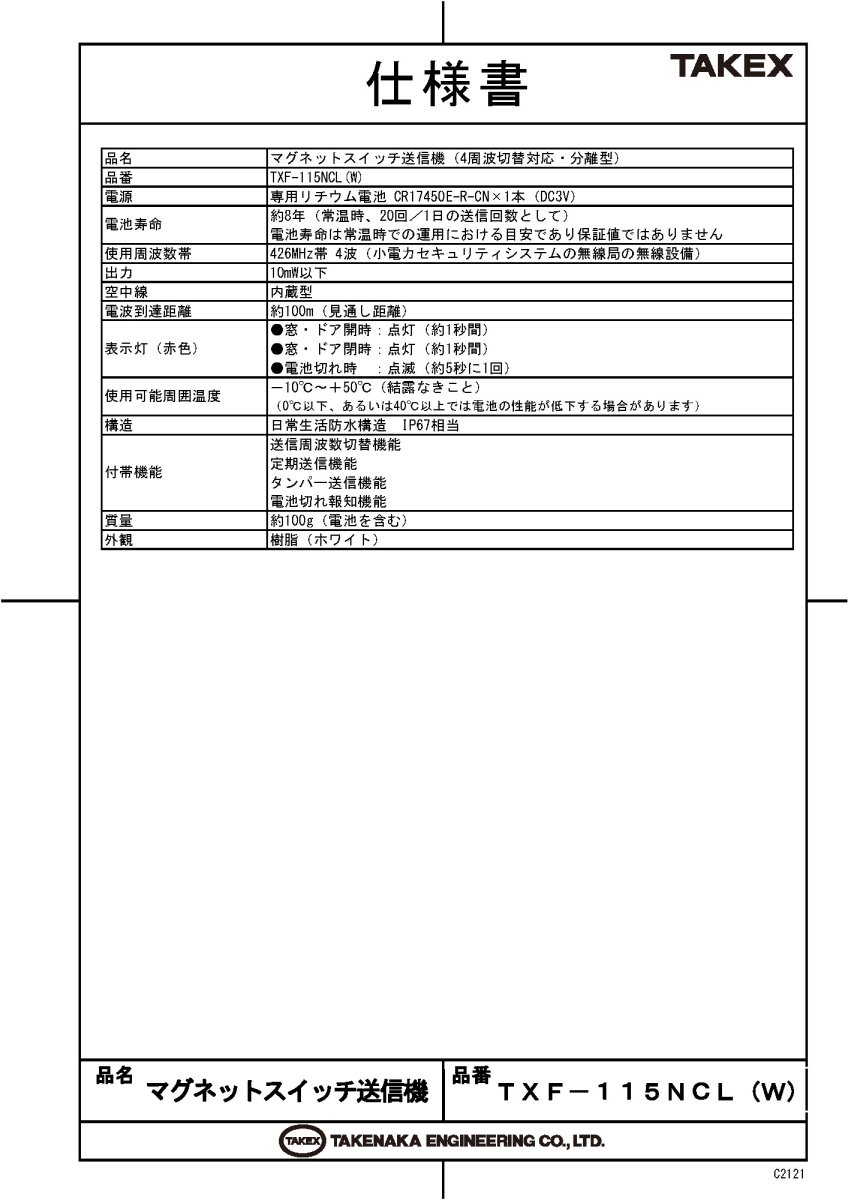

製品仕様

項目 内容
品名 マグネットスイッチ送信機（4周波切替対応・分離型）
品番 TXF-115NCL (W)
電源 専用リチウム電池 CR17450E-R-CN×1本（DC3V）
電池寿命 約8年（常温時、20回／1日の送信回数として）
※運用目安であり保証値ではありません
使用周波数帯 426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力 10mW以下
空中線 内蔵型
電波到達距離 約100m（見通し距離）
表示灯（赤色） ●窓・ドア開時：点灯（約1秒間）
●窓・ドア閉時：点灯（約1秒間）
●電池切れ時　：点滅（約5秒に1回）
使用可能周囲温度 －10℃〜＋50℃（結露なきこと）
（0℃以下、あるいは40℃以上では電池性能が低下する場合があります）
構造 日常生活防水構造 IP67相当
付帯機能 送信周波数切替機能、定期送信機能、タンパー送信機能、電池切れ報知機能
質量 約100g（電池を含む）
外観 樹脂（ホワイト）
外形寸法 本体：W30×H166.2×D22mm
スイッチ/マグネット：W12×H50×D12mm
分離コード長 200mm

FAQ

Q：電池寿命は本当に8年も持ちますか？ A：常温環境で1日20回の送信を想定した計算値です。極端な寒冷地や高温下、送信回数が非常に多い環境では短くなる場合がありますが、標準的なオフィスや住宅では長期間のメンテナンスフリーを実現します。
Q：お風呂場の窓に取り付けても壊れませんか？ A：IP67相当の防水構造ですので、浴室での使用も可能です。ただし、高圧洗浄機での直接洗浄や、常時水没するような場所への設置は避けてください。
Q：鉄扉に設置する際、なぜスペーサーが必要なのですか？ A：鉄は磁力線を通してしまうため、直接取り付けるとマグネットの磁力が鉄に逃げ、スイッチが正しく動作しなくなるためです。付属のスペーサーで浮かせることで正常に動作します。
Q：電池交換の際に市販のCR17450は使えますか？ A：市販品は端子形状が異なります。必ず専用のコネクタ付きリチウム電池「CR17450E-R-CN（黄/黒線）」をご使用ください。他機種用の「赤/黒線」とは互換性がありません。
Q：LEDが5秒に1回点滅しているのは故障ですか？ A：いいえ、電池切れ（ローバッテリー）の報知動作です。速やかに新しい専用電池に交換してください。
Q：電波が届かない場合の対策はありますか？ A：本製品は4周波数切替に対応しています。別売の中継機を設置し、電波をバイパスさせることで到達距離を伸ばすことが可能です。
Q：分離型のメリットは何ですか？ A：本体をサッシの枠外など広い場所に、小さなスイッチ部のみを窓の隙間に設置できる点です。網戸付きの窓や、本体が干渉してしまう狭い場所でも確実に設置できます。
Q：定期送信機能とは何ですか？ A：機器が正常に動いているかを受信機に定期的に知らせる「死活監視」機能です。電波遮断や機器の破壊を早期に発見するために重要な機能です。
Q：掃除をする際の注意点はありますか？ A：シンナーやベンジン、アルコールは樹脂を傷め、防水性を損なうため使用しないでください。水拭きまたは薄めた中性洗剤での清掃を推奨します。
Q：古い受信機でも使えますか？ A：4周波数切替に対応していない旧型受信機の場合、本機のDIPスイッチを「F1」設定にすることで互換性を保つことができます。
