TAKEX（竹中エンジニアリング）ワイヤレス送信機 426MHz帯小電力セキュリティシステム

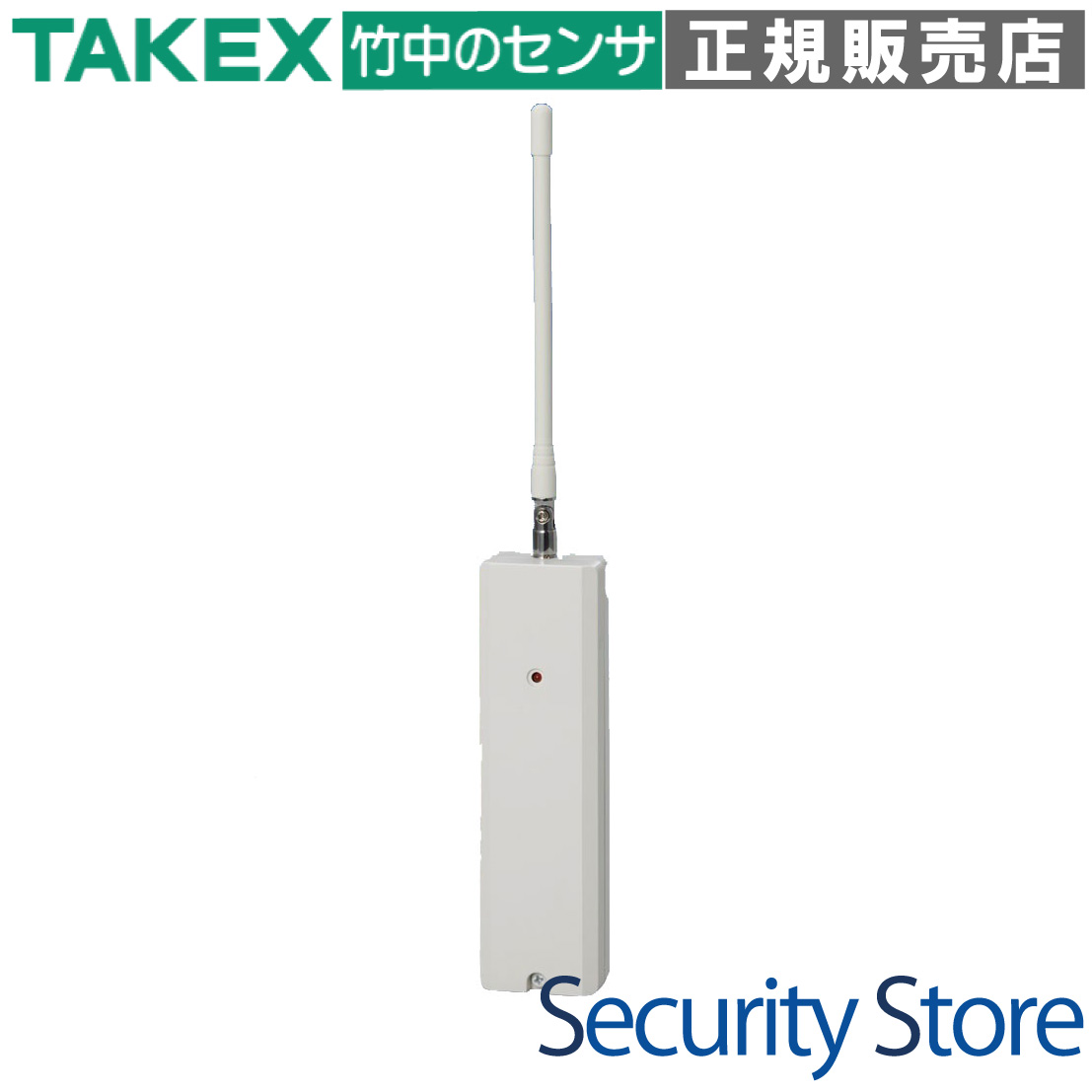

TXF-116L-AN 接点入力型送信機(4周波切替対応型)

既存の有線センサーを簡単にワイヤレス化できる、接点入力型の高性能送信機です。4周波切替対応により、電波の混信を物理的に回避し、信頼性の高いセキュリティネットワークを構築可能です。

型番： TXF-116L-AN
製品名： 接点入力型送信機(4周波切替対応型)
通信距離： 屋外見通し約200m
対応電源： 専用リチウム電池または外部電源(DC5〜15V)
入力仕様： 無電圧接点 1回路（a接点/b接点切替）
主な特長： 4周波切替、定期送信（死活監視）、規制送信機能

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

有線センサー配線が困難な現場の無線化
複数の送信機が密集する大規模施設の監視
扉の開閉状態（接点復旧）のリアルタイム管理
電池駆動が必要な仮設現場のセキュリティ

導入前に確認したいポイント

受信機との間に金属遮蔽物がないか
設置高さが床面から1.5m以上確保できるか
センサー接点出力が0.5秒以上保持されるか
屋外設置時は樹脂製ボックスを併用すること

特長

各種センサーをスマートにワイヤレス化

お手持ちの有線センサーの無電圧接点信号を入力し、小電力ワイヤレス信号として伝送するユニットです。配線工事のコスト削減や、既設システムへのセンサー追加を容易にします。

混信を物理的に回避する「4周波切替機能」

426MHz帯の4つの周波数（F1/F2/F3/F4）から任意に選択可能です。ワイヤレス機器が密集する環境でも、チャンネルを分けることで電波干渉（コリジョン）を防ぎ、確実な信号伝達を実現します。

屋外見通し200mの長距離伝送

高性能λ/4 ホイップアンテナを搭載し、屋外見通し距離で約200mの安定した通信を実現しました。広範囲な敷地を持つ工場や倉庫、住宅の防犯など幅広いシーンに対応します。

現場に合わせたデュアル電源方式

専用リチウム電池（DC3V）による完全ワイヤレス運用と、外部電源（DC5〜15V）からの常時給電の両方に対応。現場のインフラ状況に合わせて最適な電源設計が可能です。

電池消耗を抑えるインテリジェント送信制御

「規制送信機能」を搭載しており、発報頻度が高い場所でも設定したタイマー時間（2分/5分/15分）内の重複送信をカットできます。電池寿命の最大化と電波占有の防止を両立します。

システムの信頼性を守る「死活監視機能」

定期的に生存信号を送信する「定期送信機能」を実装。機器の故障や電池切れ、電波遮断などの異常を、受信機側でリアルタイムに検知・アラートすることが可能です。

設置環境を問わないフレキシブルな配線設計

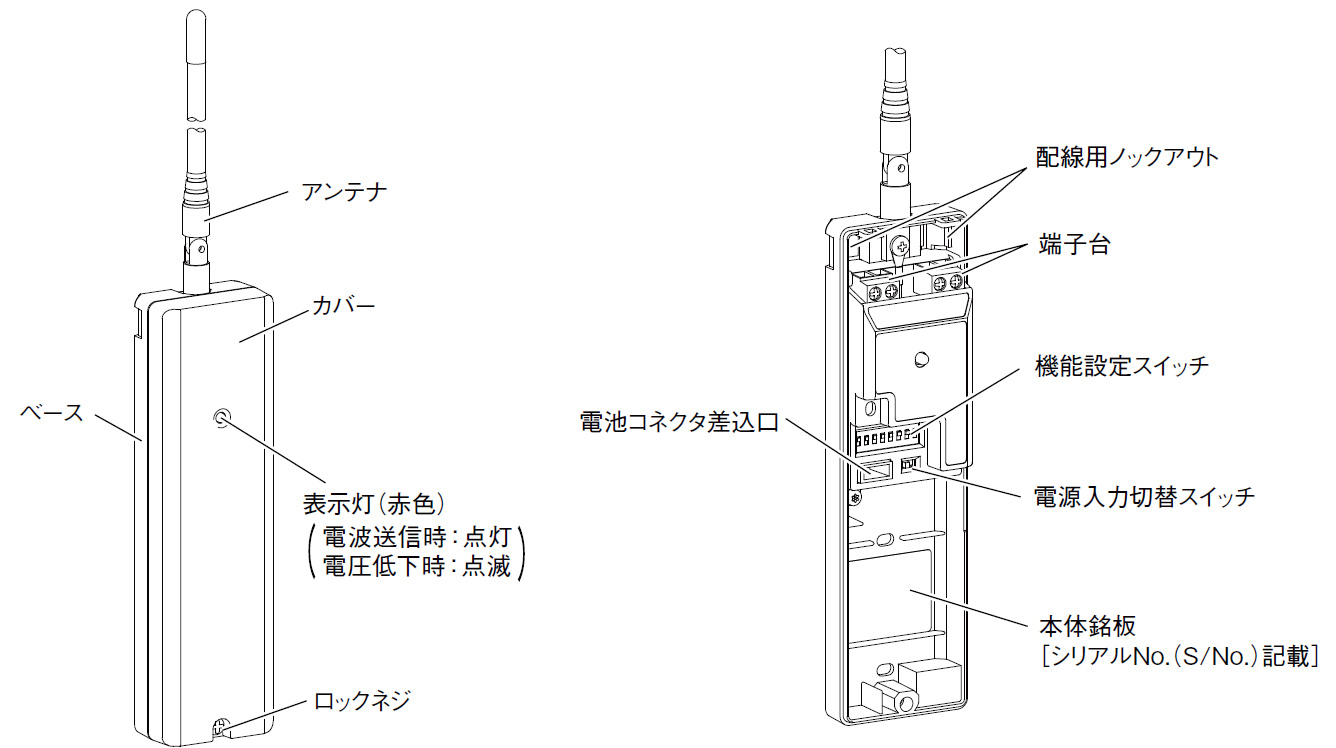

背面と下部に配線用ノックアウトを設けており、隠蔽配線・露出配線のどちらにも柔軟に対応。小型・軽量な筐体は設置場所を選ばず、施工性を大幅に向上させています。

    選定時に評価したい強み
    信頼の長寿命： 常温下1日100回送信で約8年の電池寿命を実現。
高い保守性： LEDの挙動で送信状態や電圧低下を即座に視認可能。
高度なモード設定： ワンショット/繰り返し、ランダム送信など豊富な動作設定。
優れた互換性： 復旧信号送信により扉の閉め忘れ管理にも完全対応。



施工・設置ガイド

本機の無線パフォーマンスを最大限に引き出すため、以下の設置条件を遵守してください。

確認項目	この製品での推奨条件
取付高さ	床面から1.5m以上（大地反射による減衰を防ぐため）
設置場所（屋内）	金属板、鉄筋コンクリート壁を避け、見通しの良い位置に設置
設置場所（屋外）	必ず金属製以外の屋外用樹脂ボックスに収納してください
配線長	センサーと本機の間は20m以内（ノイズ影響を抑えるため）
電源の注意	電池と外部電源の併用は絶対に避けてください

製品仕様

項目	内容
品名	接点入力型送信機（4周波切替対応型）
品番	TXF-116L-AN
電源	専用リチウム電池 CR17450E-R-2-CM2（DC3V）または外部電源 DC5〜15V 35mA
電池寿命	約8年（1日100回送信、常温時における理論値）
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線設備）
出力 / アンテナ	10mW以下 / λ／4 ホイップアンテナ
電波到達距離	約200m（見通し距離）
接点入力	無電圧接点 1回路（a接点／b接点切替式）
電源出力	DC3V（電池使用時、端子台より出力）
表示灯（赤色LED）	送信時：点灯電池切れ時：点滅（約5秒に1回）
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
設置場所	屋内（屋外時は要樹脂ボックス）
外形寸法 / 質量	H140 × W40 × D23mm / 約120g（電池含む）
付帯機能	電源切替、ワンショット/繰り返し、ランダム/1回送信、接点極性切替、送信機タイプ切替、規制送信、周波数切替、電池切れ報知、定期送信

FAQ

Q：この送信機で何ができますか？ A：有線センサーの接点出力を無線信号に変換して、離れた場所の受信機に通知できます。

Q：屋外で使用することはできますか？ A：本機は屋内仕様ですが、金属製でない樹脂製の屋外ボックス等に収納することで屋外でも使用可能です。

Q：電波はどのくらい届きますか？ A：屋外見通し距離で約200mですが、壁などの障害物がある場合は距離が短くなります。設置前のテストを推奨します。

Q：電池とACアダプタ（外部電源）を一緒に繋いでも大丈夫ですか？ A：いいえ、絶対に併用しないでください。外部電源使用時は必ず電池コネクタを外してください。

Q：LEDが5秒に1回点滅していますが、故障ですか？ A：電池切れ（電圧低下）の予報です。お早めに専用リチウム電池と交換してください。

Q：a接点とb接点のセンサーを両方繋げられますか？ A：いいえ、1つの送信機につきどちらか一方の設定になります。混在させることはできません。

Q：4周波切替とは何のために使う機能ですか？ A：近隣で同じワイヤレスシステムを使っている場合や、送信機を多数設置する場合の混信を避けるためにチャンネルを切り替えます。

Q：扉の「開けっ放し」を検知することは可能ですか？ A：はい。送信機タイプを「接点」モードにすれば、開いた時だけでなく閉じた時の復旧信号も送信されるため管理可能です。

Q：規制送信機能（2分/5分/15分）とは何ですか？ A：人通りの多い場所などで、一度検知した後に一定時間送信を休止する機能です。電池の消耗を大幅に抑えられます。

Q：旧型の4周波非対応の受信機にも登録できますか？ A：はい、本機の周波数設定を「F1」に設定することで登録・通信が可能です。
