竹中エンジニアリング パッシブセンサー ブラックモデル 天井取付専用 最大天井高6m

PA-6614W(BL) パッシブセンサー ブラック

意匠性を損なわないブラックボディを採用した、ツインミラー型パッシブセンサーです。第2世代ファジィ処理による優れた小動物識別能力と、最大6mの天井高に対応する高密度エリアを搭載。古いセンサーの取付跡を隠すワイドベース設計により、リニューアル工事にも最適です。

  • 型番： PA-6614W(BL)
  • 製品名： パッシブセンサー ブラック（ツインミラー型）
  • 検出方式： パッシブインフラレッド方式（ツインミラー＋第2世代ファジィ処理）
  • 主な用途： 神社仏閣、ブティックなど、ダークトーンの天井や意匠性が求められる空間の監視
  • 設置場所： 屋内天井面（取付高さ2.0m〜6.0m対応）
  • 電源 / 消費電流： DC7?30V（極性なし） / 8mA以下

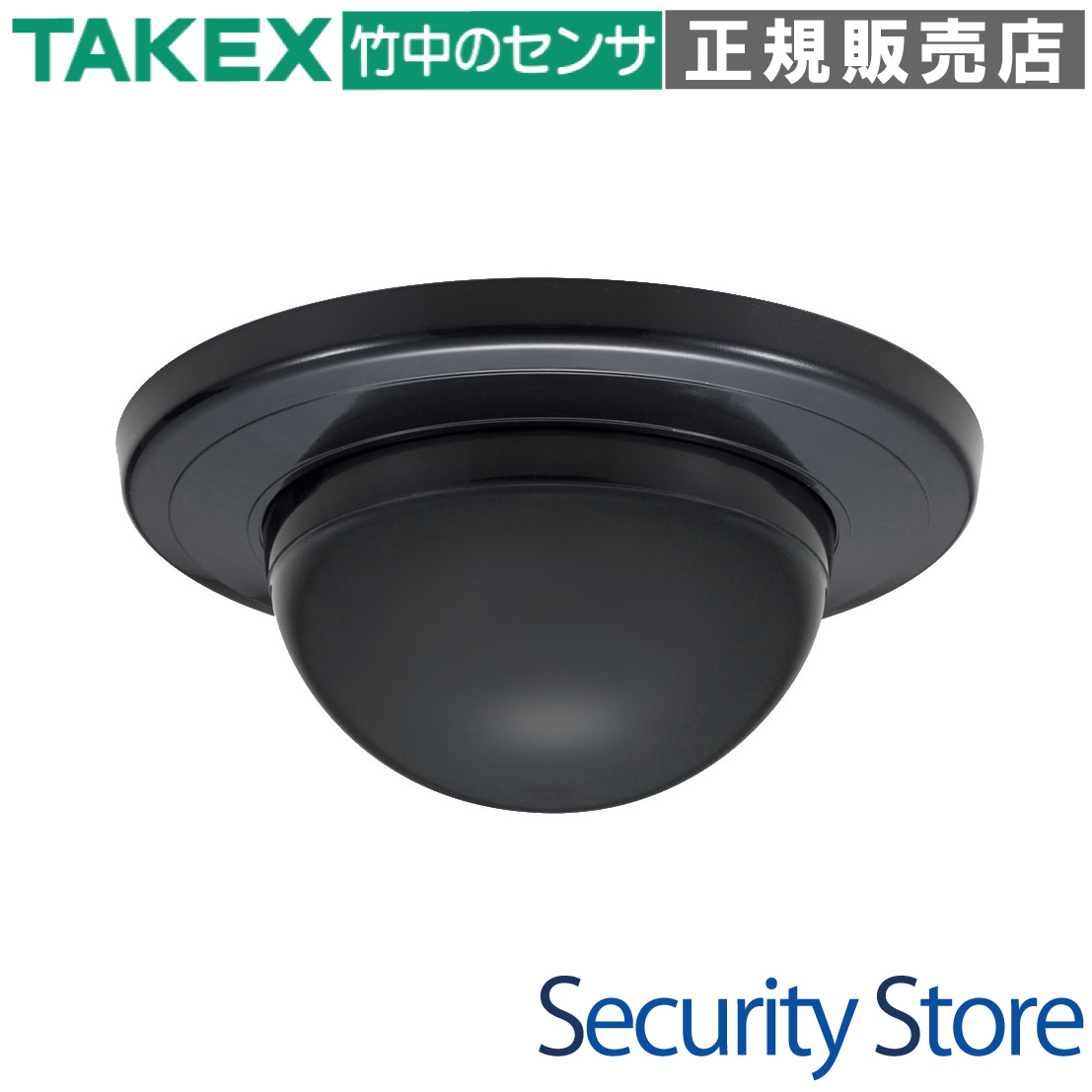

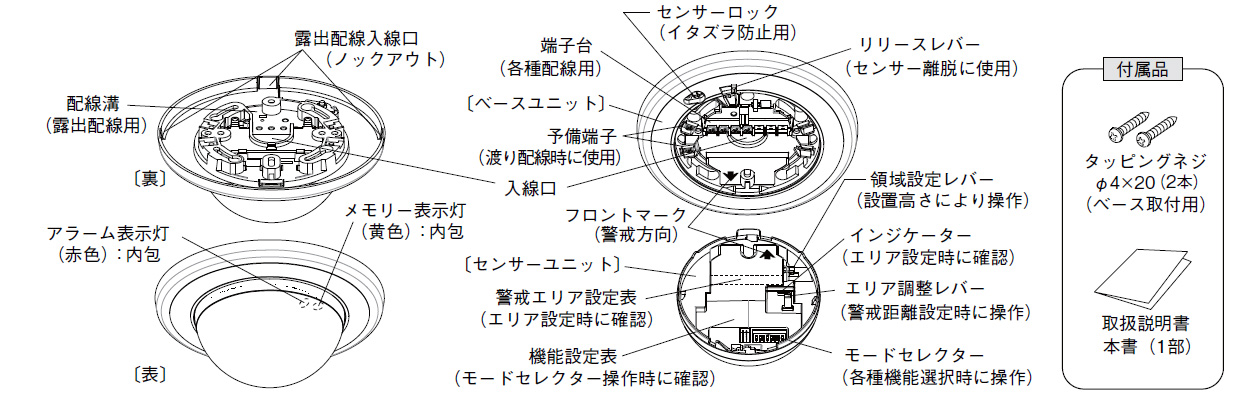

PA-6614W(BL) パッシブセンサー ブラックの製品画像

資料ダウンロード

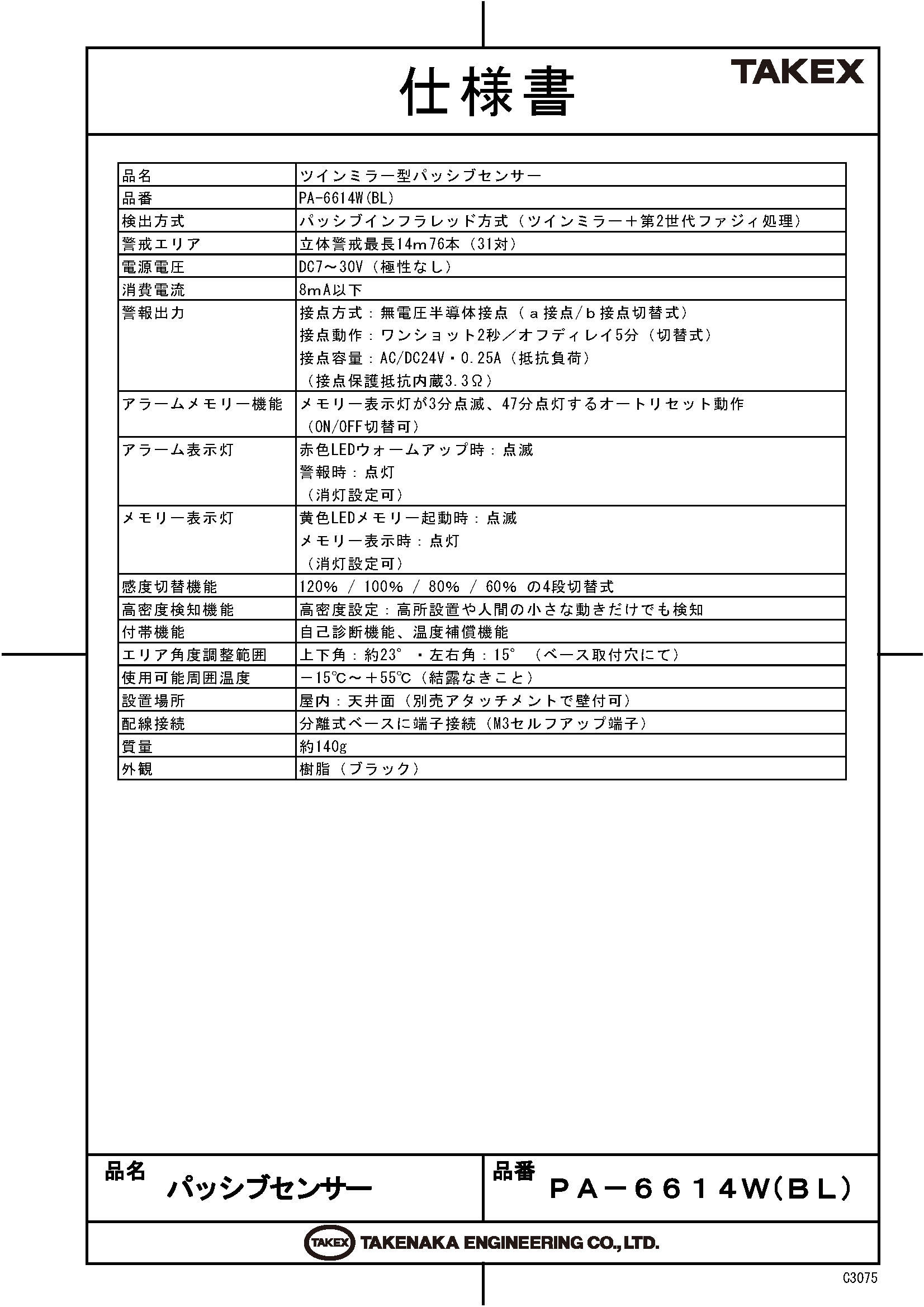

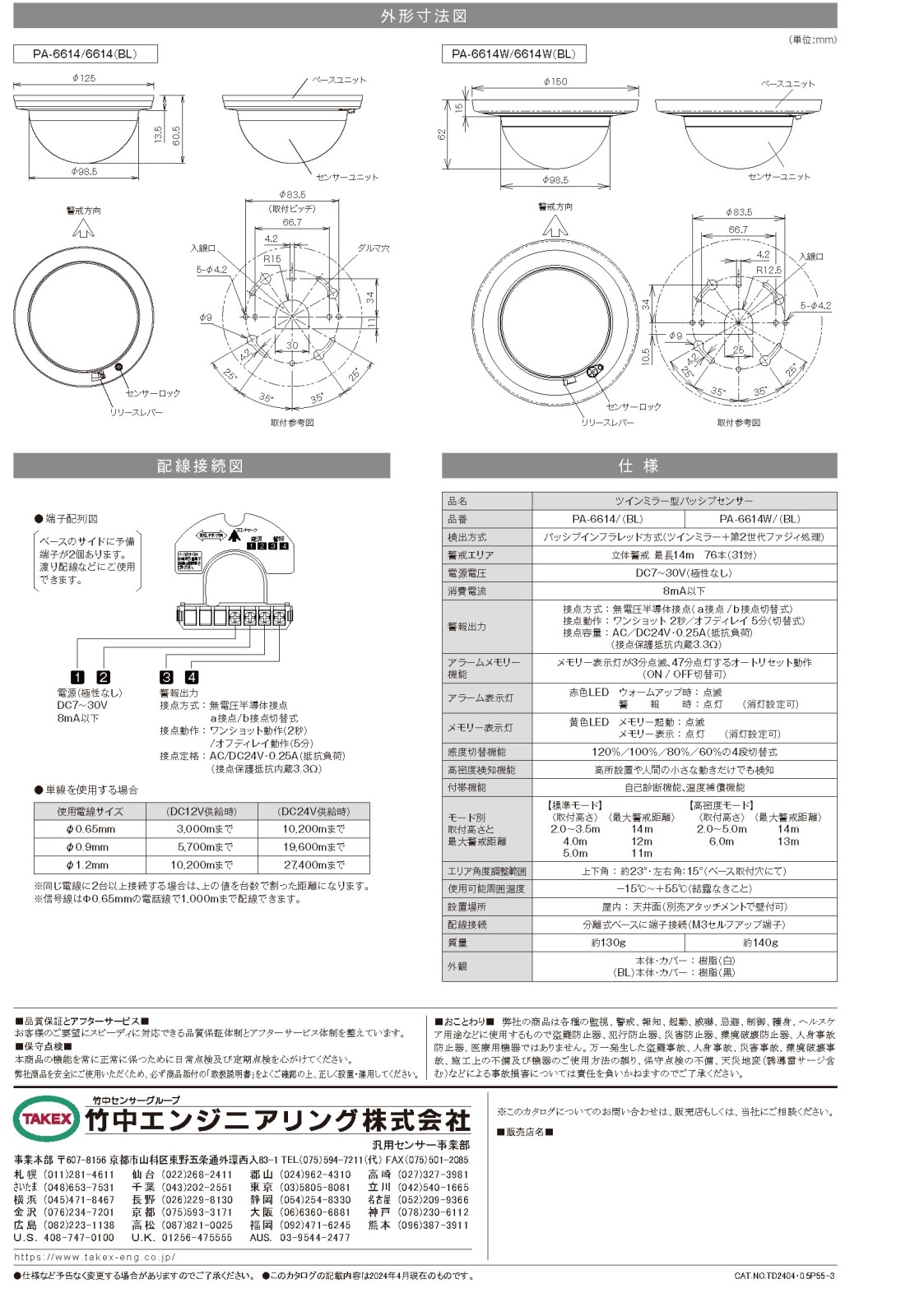

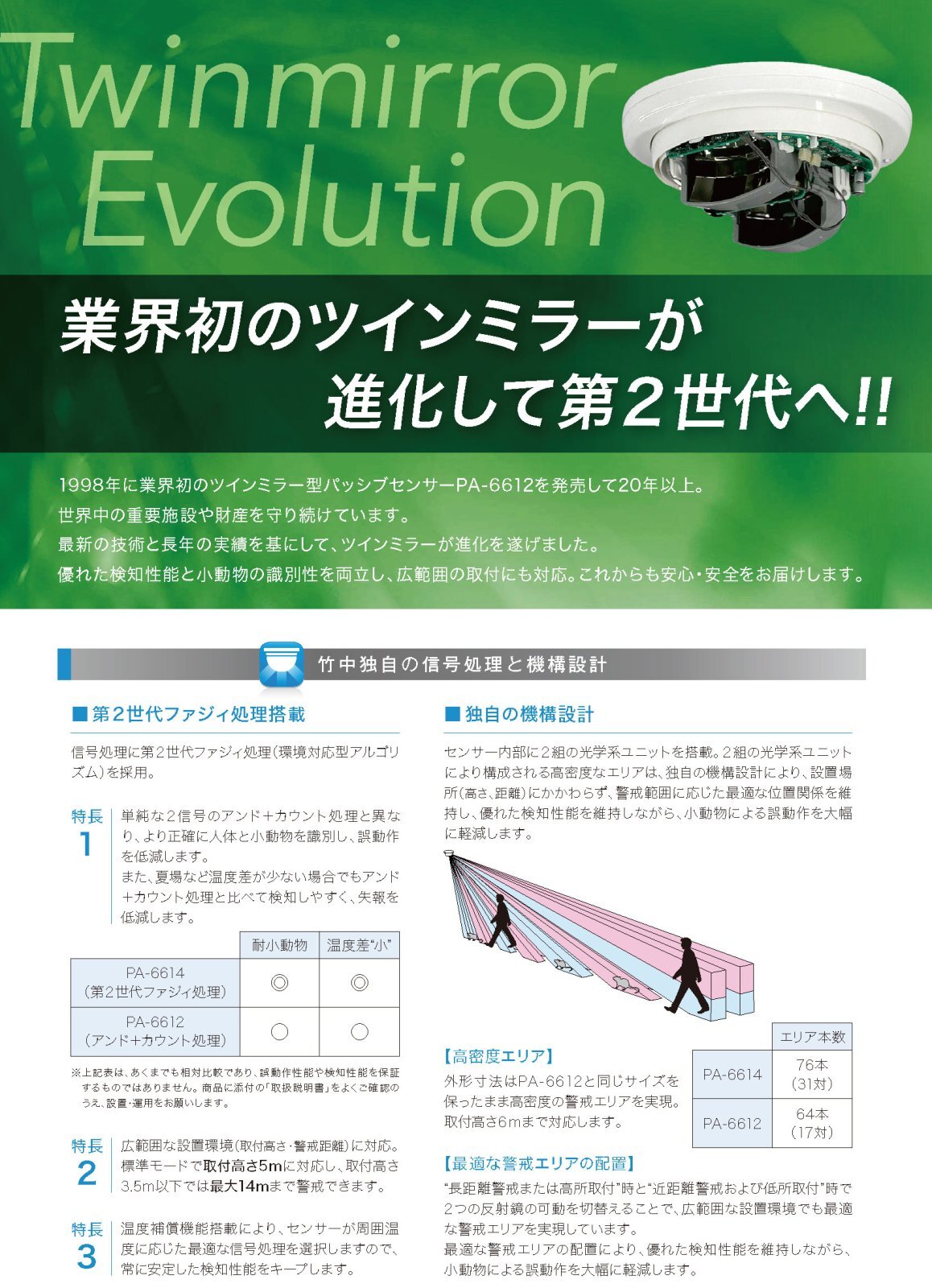

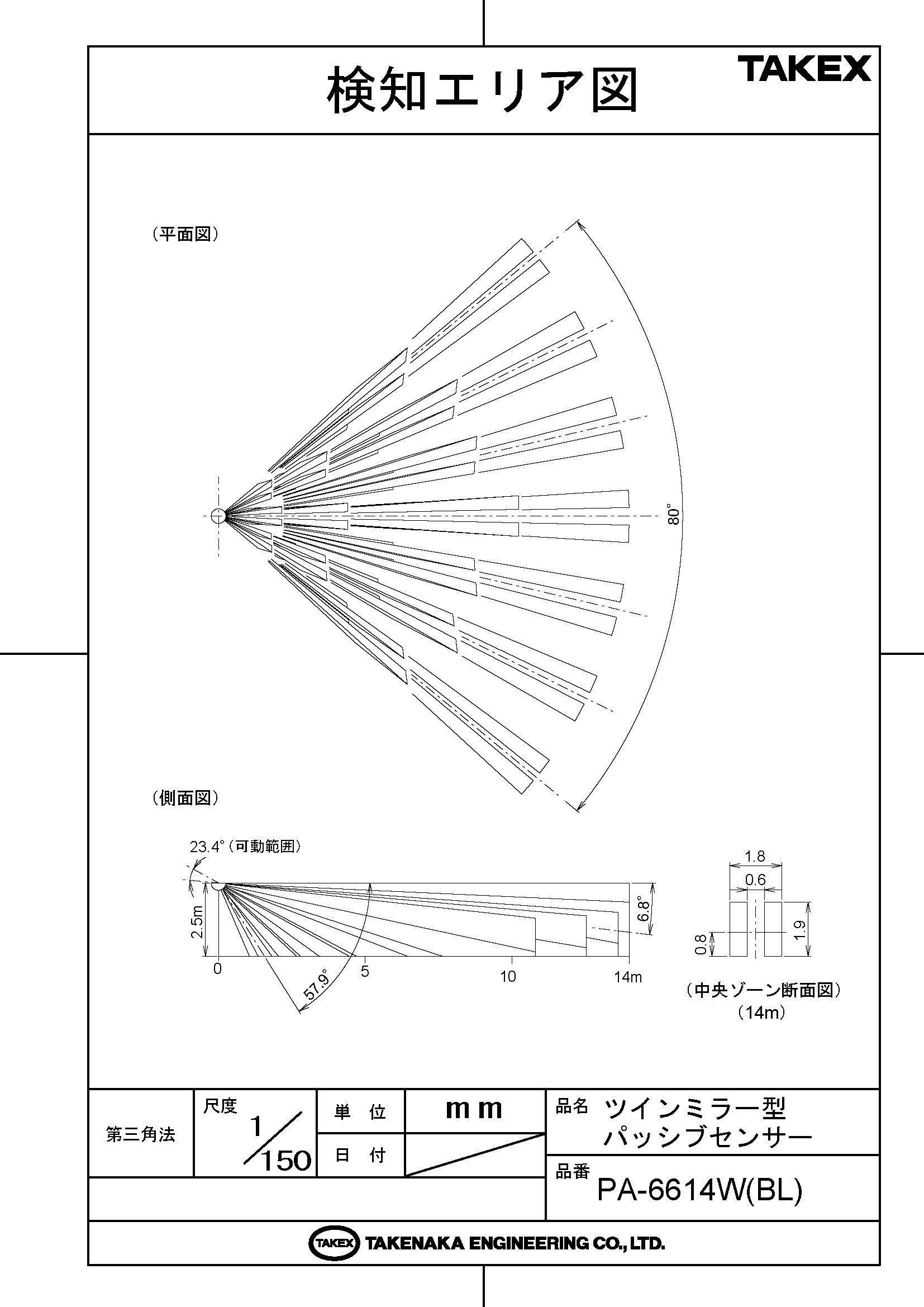

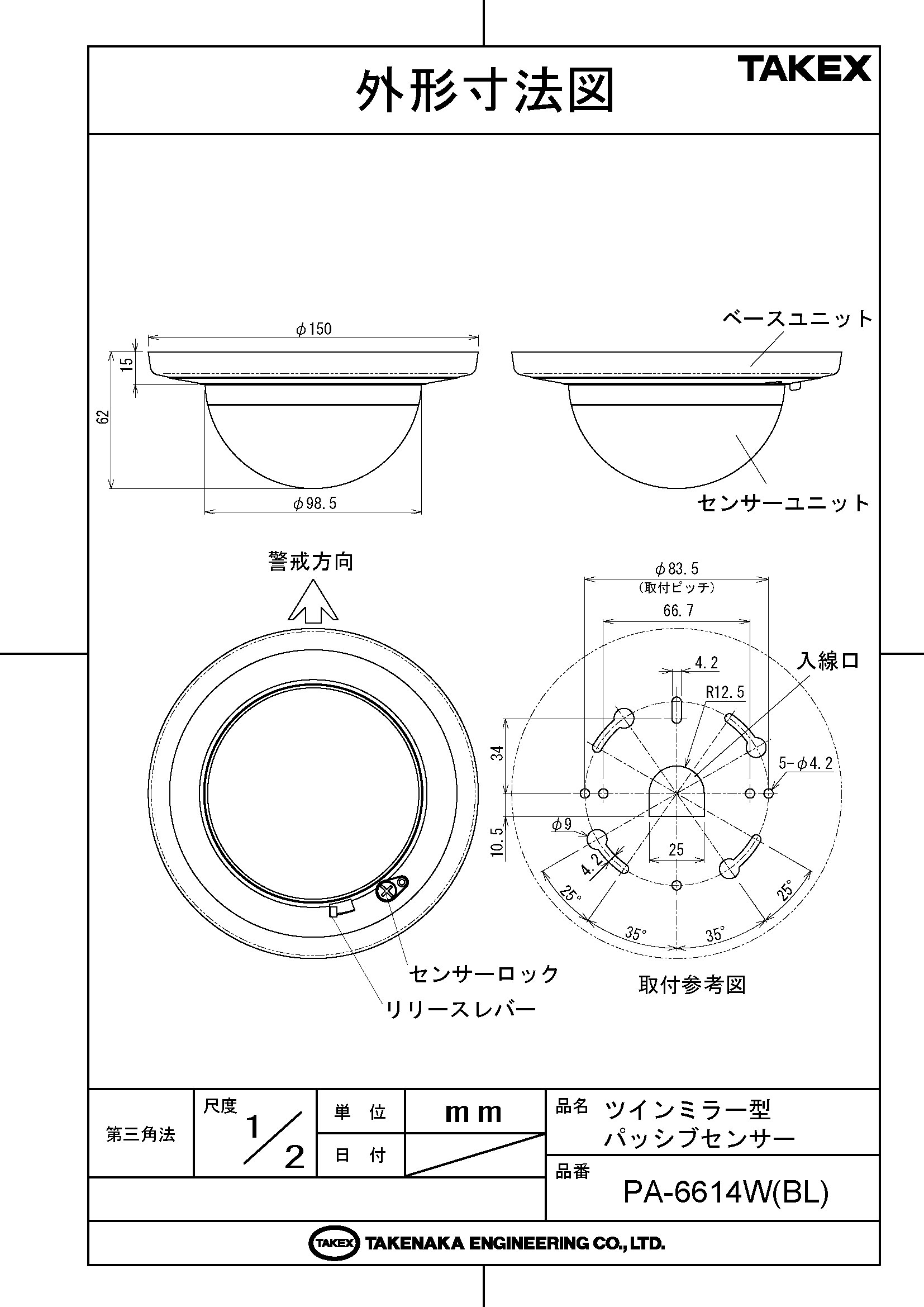

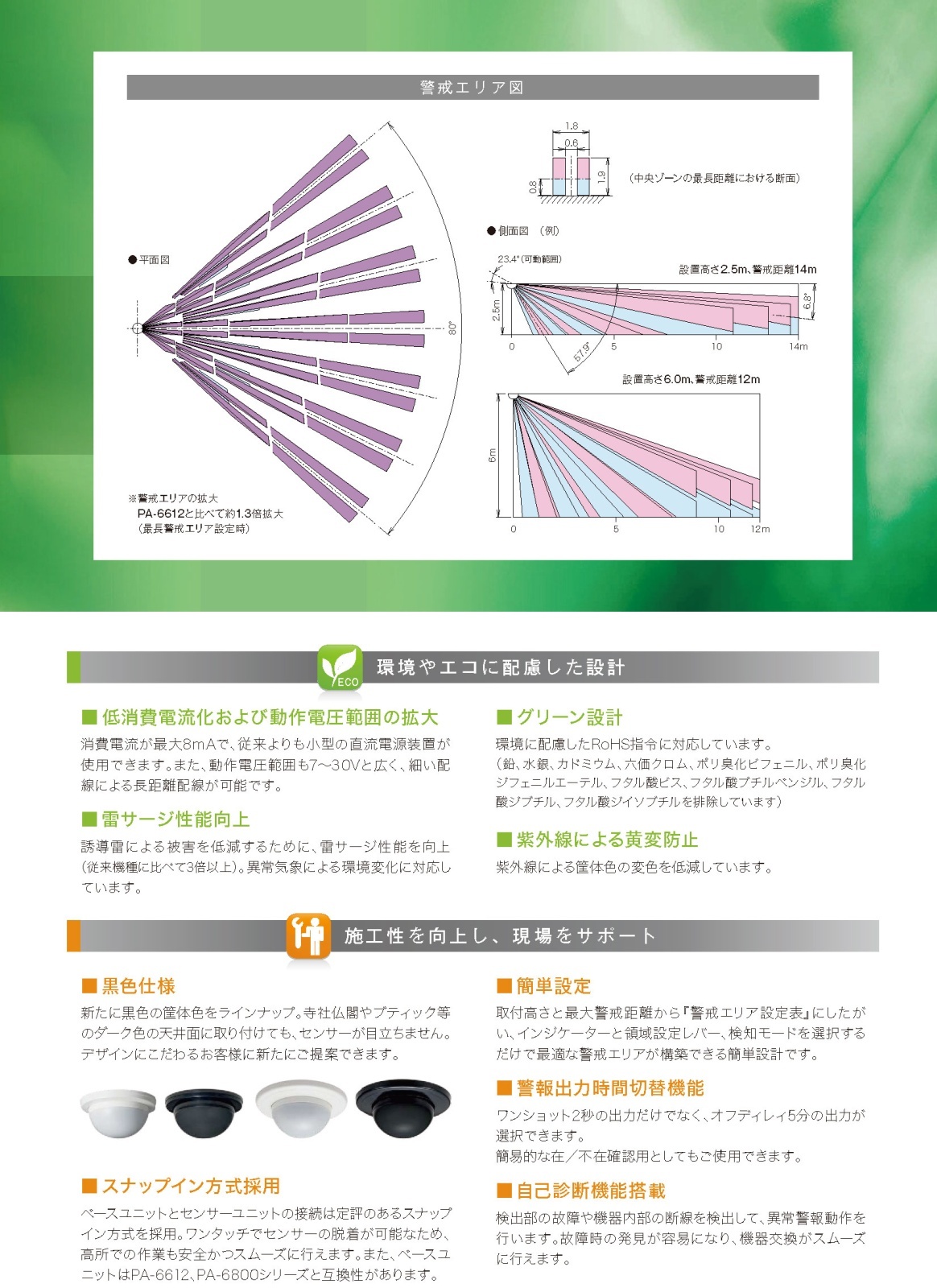

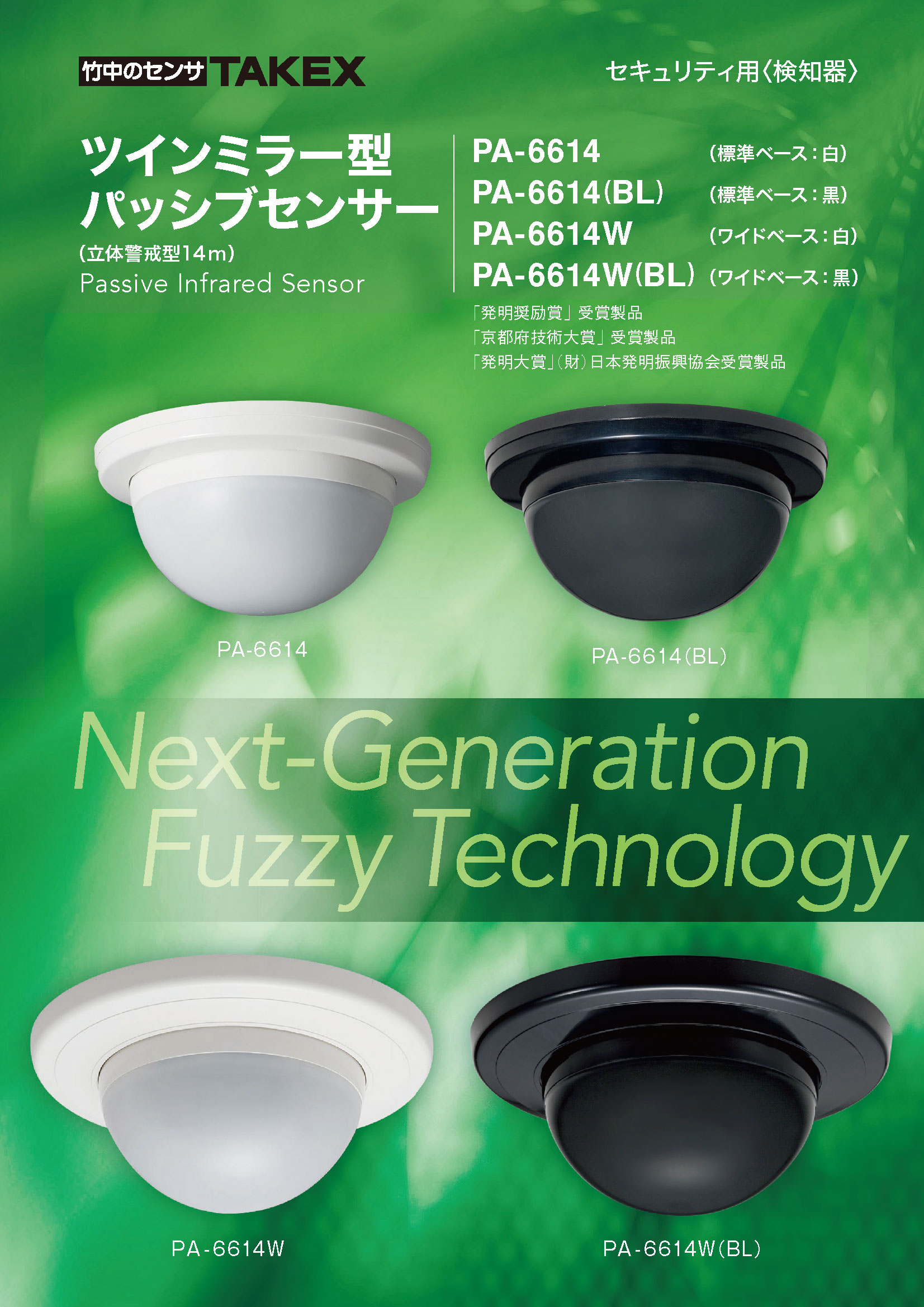

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 神社仏閣、ブティック、飲食店などダーク系の天井を採用している施設
  • センサーの存在を目立たせたくない意匠性の高い空間
  • センサー付け替え時に天井の汚れ跡を隠したい現場（ワイドベース）
  • 天井高が2m〜6mと変動するエントランスや吹き抜け空間

導入前に確認したいポイント

  • 屋内専用です。防水構造ではないため、屋外や雨のかかる場所には設置できません。
  • 壁面への設置には別売の壁付用アタッチメントが必要です。
  • ガラスや透明なアクリル板越しには赤外線を検知できません。
  • 高密度モード（最大6m対応）使用時は、小さな揺れにも敏感になるため環境確認が必要です。

特長

空間の美観を損ねない黒色仕様

筐体全体に黒色を採用。神社仏閣の木造天井や、ブティック、モダンな飲食店のダークトーンの天井に取り付けてもセンサーが目立たず、空間の意匠性を損ないません。

第2世代ファジィ処理による高い識別能力

信号処理に「環境対応型アルゴリズム」を採用。単純な信号カウント方式とは異なり、人体と小動物をより正確に識別します。夏場など人体と周囲温度の差が少ない過酷な環境下でも検知感度を自動で補正し（温度補償機能）、失報を最小限に抑えます。

ワイドベース設計で施工性向上

ベース部を直径150mmにワイド化。既存のセンサーから取り替える際、天井面に残った汚れ跡やビス穴をきれいに覆い隠すことができるため、リニューアル工事における補修の手間を省きます。

選定時に評価したい強み

  • 高所対応： 最大取付高さ6mに対応する「高密度エリア」モードを搭載。
  • 低消費電力： 消費電流8mA以下と非常に低く、システム全体の負荷を軽減。
  • 広電圧・無極性： DC7V〜30Vの広範囲な動作電圧に対応し、配線時の極性間違いを防止。
  • アラームメモリー： 複数台設置時、どのセンサーが発報したかをLEDで確認可能（オートリセット対応）。
  • 環境配慮： RoHS指令対応、雷サージ性能の向上、紫外線による黄変防止対策済み。

施工・設置ガイド

LED表示灯の動作状態

表示灯 状態 意味
赤色（アラーム） 点滅 電源投入後のウォームアップ中（約1分間）。警報出力は行いません。
点灯 人体検知。警報接点を出力（約2秒間）。
黄色（メモリー） 点滅 警報発報後のメモリー表示（最初の3分間）。
点灯 メモリー表示の継続状態（さらに47分間点灯し、合計50分で自動消灯）。

内部モード設定（DIPスイッチ）

SW番号 設定項目 OFF設定 ON設定（標準出荷時）
1 表示灯 アラーム表示灯 消灯 アラーム表示灯 点灯
2 メモリー メモリー機能なし メモリー機能あり
3 警報接点 b接点（N.C.） a接点（N.O.）
4・5 感度設定 組み合わせにより 120% / 100% / 80% / 60% の4段階
6・7 検知モード 狭域 / 中域 / 広域 / 高密度 を切替
8 出力時間 ワンショット（約2秒） オフディレイ（約5分）

推奨配線距離（DC12V供給時）

  • φ0.65mm： 最大 3,000m まで
  • φ0.9mm： 最大 5,700m まで
  • φ1.2mm： 最大 10,200m まで

トラブルシューティング

現象 主な原因 処置
動作しない 電源未投入、電圧不足、ウォームアップ中 電圧（DC7〜30V）を確認。電源投入後1分間待機する。
勝手に警報が出る 急激な温度変化、可動体（ペット等）、強い光 エアコンの向き、揺れるカーテン、直射日光を確認し感度設定を下げる。
検知が遅い/悪い エリア設定の不一致、カバーの汚れ 取付高さに応じたエリアレバーと検知モード（DIP SW6,7）を再調整する。
メモリーが点かない 機能がOFF設定、発報時間が短い DIP SW2をONに設定し、歩行テストを実施して確認する。

製品仕様

項目 内容
品名 ツインミラー型パッシブセンサー
品番 PA-6614W(BL)
検出方式 パッシブインフラレッド方式（ツインミラー＋第2世代ファジィ処理）
警戒エリア 立体警戒最長14m 76本（31対）
電源電圧 DC7?30V（極性なし）
消費電流 8mA以下
警報出力 接点方式：無電圧半導体接点（a接点／b接点切替式）
接点動作：ワンショット2秒／オフディレイ5分（切替式）
接点容量：AC/DC24V・0.25A（抵抗負荷）
（接点保護抵抗内蔵3.3Ω）
アラームメモリー メモリー表示灯が3分点滅、47分点灯するオートリセット動作（ON/OFF切替可）
アラーム表示灯 赤色LED（ウォームアップ時：点滅、警報時：点灯）※消灯設定可
メモリー表示灯 黄色LED（メモリー起動時：点滅、メモリー表示時：点灯）※消灯設定可
感度切替機能 120% / 100% / 80% / 60% の4段切替式
高密度検知機能 高密度設定：高所設置（最大6m）や人間の小さな動きだけでも検知
付帯機能 自己診断機能、温度補償機能
角度調整範囲 上下角：約23°・左右角：15°（ベース取付穴にて）
使用可能周囲温度 ?15℃?＋55℃（結露なきこと）
設置場所 屋内：天井面（別売アタッチメントで壁付可）
配線接続 分離式ベースに端子接続（M3セルフアップ端子）
質量 約140g
外観 樹脂（ブラック）

FAQ

Q：PA-6614W(BL)の最大取付高さはどれくらいですか？ A：高密度モードを使用することで、最大天井高6.0mまでの設置に対応しています。高天井のエントランスや吹き抜け空間に最適です。
Q：電源の配線に極性はありますか？ A：極性なし（無極性）回路を採用しているため、プラス・マイナスを気にせずDC7〜30Vの電源を接続可能です。
Q：古いセンサーからの取り替え時に、天井の汚れ跡は隠せますか？ A：はい。直径150mmのワイドベース設計を採用しているため、一般的なセンサーを取り外した際のビス穴や汚れ跡をきれいに覆い隠すことができます。
Q：黒色モデル（BL）はどのような場所に選ばれますか？ A：神社仏閣の木造天井や、ブティック、モダンな飲食店など、ダークトーンの天井が採用されており、センサーを目立たせたくない意匠性の高い空間に選ばれています。
Q：夏場の温度変化による誤報・失報の対策はされていますか？ A：第2世代ファジィ処理と温度補償機能を搭載しており、人体と周囲温度の差が少ない夏場でも信号処理を自動最適化し、安定して検知します。
Q：屋外への設置は可能ですか？ A：本製品は屋内専用です。防水構造ではありませんので、屋外や雨のかかる場所には設置しないでください。
Q：ペットがいる環境でも使えますか？ A：ツインミラー方式とファジィ処理により小動物の識別能力は高いですが、設置環境や感度モードの調整が必要です。とくに高密度モード時は敏感になるためご注意ください。
Q：アラームメモリー機能はありますか？ A：はい、黄色LEDによるアラームメモリー機能を搭載しています。発報後、3分点滅・47分点灯（計50分）し、自動でリセット・消灯します。
Q：壁面に取り付けることはできますか？ A：標準では天井取付専用となりますが、別売の壁付用アタッチメントを使用することで壁面への設置も可能です。
Q：ガラス越しでも検知しますか？ A：パッシブセンサーは人体から出る遠赤外線を検知する仕組みのため、ガラスや透明なアクリル板越しでは熱を検知できません。
