PC-1 ポンコール TAKEX 竹中エンジニアリング [PC-1]

PC-1 ポンコール TAKEX 竹中エンジニアリング [PC-1]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング ヘルスケア用システム機器 緊急呼出スイッチ 屋内用

ポンコール PC-1

体の不自由な方やご高齢者でも、指先、手のひら、腕などを使って簡単に呼び出しができるユニバーサルデザインのスイッチです。360度どこからでも反応する大型の押しボタンを採用しており、緊急時の確実な意思伝達をサポートします。

  • 型番： PC-1
  • 製品名： ポンコール
  • カテゴリ： ヘルスケア・緊急呼出機器
  • 主な用途： 介護施設、病院、在宅介護での介助呼び出し
  • 設置場所： 屋内（ベッド柵、車いす、枕元など）
  • 出力形式： 無電圧a接点（リアルタイム出力）

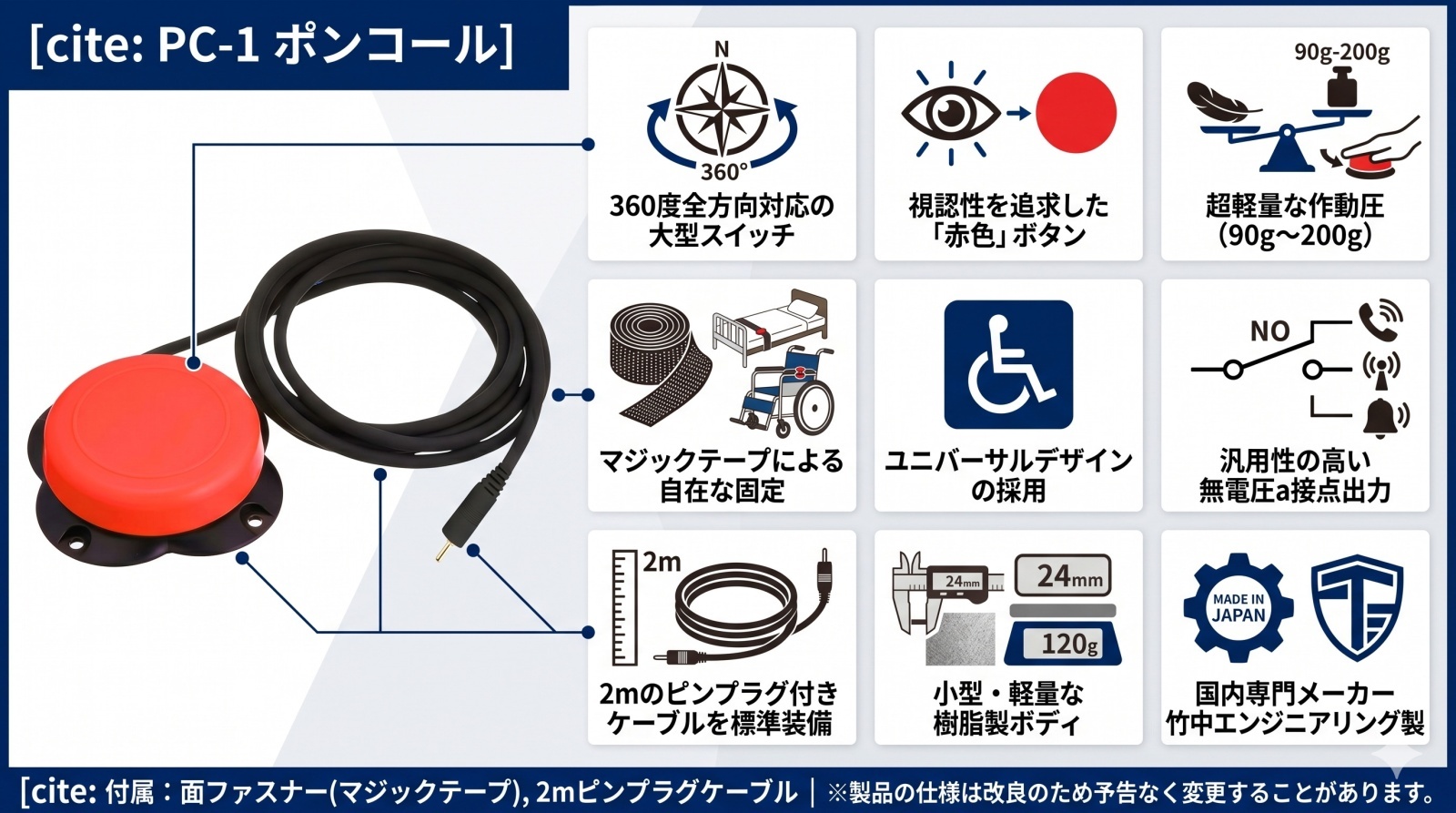

ポンコール PC-1 製品画像

資料ダウンロード

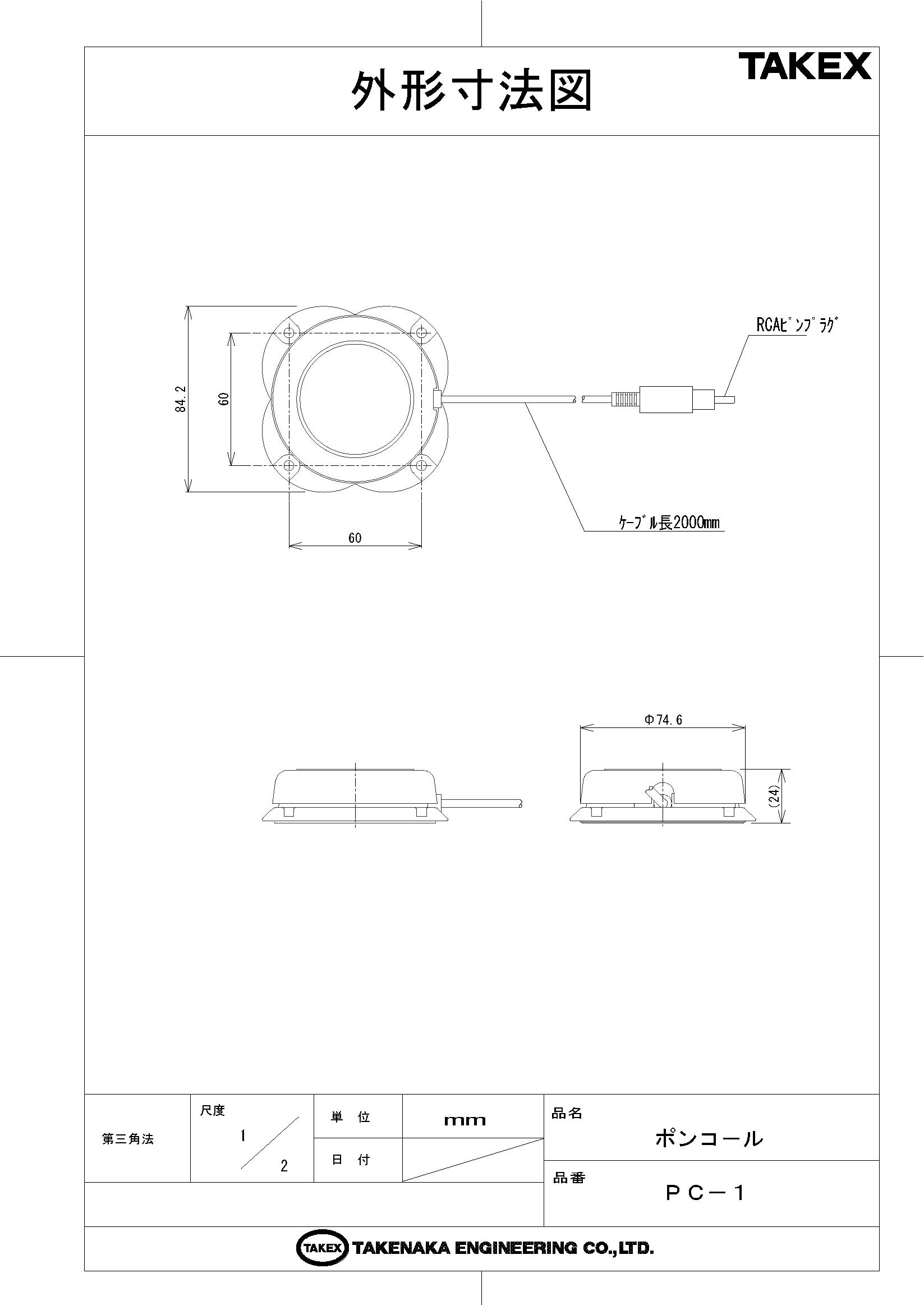

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • ベッドサイドでの緊急呼び出し
  • 車いす利用者の介助要請用
  • 指先の細かな操作が困難な方のスイッチ
  • リハビリ施設や介護施設での連絡手段

導入前に確認したいポイント

  • 単体では動作しません（受信機等が別途必要）
  • 屋内専用のため、屋外や浴室での使用は不可
  • ピンプラグ付きケーブル（2m）の接続先確認
  • 設置場所の素材（マジックテープ固定が可能か）

特長

360°どこを押しても動作する大型ボタン

押しボタン部が非常に大きく設計されており、ボタンの中心を正確に捉える必要がありません。周囲360°のどの部分を押しても確実にスイッチが作動する構造になっているため、咄嗟の際や操作が不自由な方でも空振りを防ぎ、確実に呼び出しが可能です。

高い視認性を誇る「赤色」の採用

押しボタン部分は鮮やかな赤色を採用。視力が低下している方や、緊急時でパニックになりやすい状況下でも、「ここを押せばよい」ということが直感的に把握できる安全設計となっています。

軽い力で反応する高感度設計

作動圧は90g〜200gと、非常に軽い力で反応するように調整されています。特にボタンの外側ほど軽い力で動作するため、筋力が低下している方でも手のひらや腕の一部を乗せるだけで簡単に操作できます。

マジックテープによる自由な設置

付属のマジックテープを使用することで、ベッドの柵（サイドレール）や車いすのひじ掛け、枕元など、利用者の手が届きやすい最適な場所へ簡単に固定できます。大掛かりな工事が不要で、体調や環境の変化に合わせて柔軟に設置場所を変更できます。

汎用性の高い無電圧a接点出力

リアルタイムで出力される無電圧a接点を備えています。同シリーズの「ワイヤレスポンコール」や「ポンコール送信機」と組み合わせることで、ナースコールシステムや家庭内チャイムなど、多様な報知システムとの連携が可能です。

施工を容易にする2mのケーブル付き

標準で2mの黒色ケーブル（ピンプラグ付）が付属しています。ベッド周辺や車いす周りでの配線に余裕を持たせた長さとなっており、導入後すぐに接続・運用を開始することができます。

選定時に評価したい強み

  • 操作性： 狙う必要がない大型360°スイッチで誤操作と空振りを防止
  • 確実性： 鮮明な赤色ボタンで、視認性の低い環境でも迷わず操作可能
  • 柔軟性： 付属マジックテープにより、工具不要でベッドや車いすへ即座に設置可能
  • 信頼性： セキュリティ・介護機器専門メーカー「竹中エンジニアリング」による高品質設計

施工・設置ガイド

本製品は屋内専用です。マジックテープを用いて、利用者の利き手や可動範囲に合わせて最適な位置に固定してください。ケーブルの取り回しについては、可動部（ベッドのリクライニングなど）に挟まれないよう注意して配線を行ってください。

確認項目 この製品での考え方
配線方法 ピンプラグ付きケーブルを対応する送信機や受信機へ接続
取付方法 付属のマジックテープによる面ファスナー固定（移設も容易）
動作確認 ボタンのどの角度を押しても接点が出力されることを確認

製品仕様

項目 内容
品名 ポンコール
品番 ＰＣ－１
ケーブル ２ｍ黒色 ピンプラグ付
作動圧 ９０ｇ〜２００ｇ（外側ほど軽く押せます）
出力 無電圧ａ接点（リアルタイム出力）
接点容量 ＤＣ３０Ｖ １Ａ
使用可能周囲温度 －５℃〜＋４０℃（結露なきこと）
設置場所 屋内
外観 樹脂
質量 １２０ｇ
外形寸法 Ｗ８４．２×Ｈ８４．２×Ｄ２４ｍｍ

FAQ

Q：ポンコール PC-1は単体で音を鳴らすことができますか？ A：いいえ、本製品はスイッチのみとなります。音を鳴らすためには、別売の「ワイヤレスポンコール受信機」や「ポンコール送信機」などの受信・報知機器が必要です。
Q：ボタンの真ん中を押さないと反応しませんか？ A：いいえ、360度どこを押しても反応する構造になっています。斜めから押したり、端の方を押したりしても確実に動作します。
Q：設置には工事が必要ですか？ A：付属のマジックテープで固定するため、ネジ止めなどの工事は不要です。ベッドの柵や車いすなど、マジックテープが巻き付けられる場所であれば簡単に設置できます。
Q：お風呂場で使用することはできますか？ A：いいえ、屋内専用かつ非防水仕様のため、浴室など水のかかる場所では使用できません。
Q：どれくらいの力で押せば反応しますか？ A：約90g〜200gの力で動作します。特にボタンのフチに近い部分ほど軽い力で動作するため、握力が弱い方でも使いやすくなっています。
Q：ケーブルの長さは変更できますか？ A：標準で2mのケーブルが直付けされています。延長が必要な場合は、市販の延長用ピンプラグコードなどをご検討ください。
Q：電池交換は必要ですか？ A：本製品は有線接続のスイッチですので、スイッチ自体に電池を入れる必要はありません。接続先の送信機や受信機側の電源をご確認ください。
Q：車いすに取り付けたまま移動できますか？ A：はい、マジックテープでしっかり固定すれば移動中も使用可能です。ただし、配線が車輪に巻き込まれないよう適切に処理してください。
Q：ボタンの色は赤以外にありますか？ A：PC-1は視認性を重視した赤色のみのラインナップとなります。
Q：接点出力の形式を教えてください。 A：無電圧a接点（常時開）のリアルタイム出力です。ボタンを押している間、接点が閉じます。
