TAKEX（竹中エンジニアリング）ワイヤレス呼出システム介護・報知機器 426MHz帯小電力無線

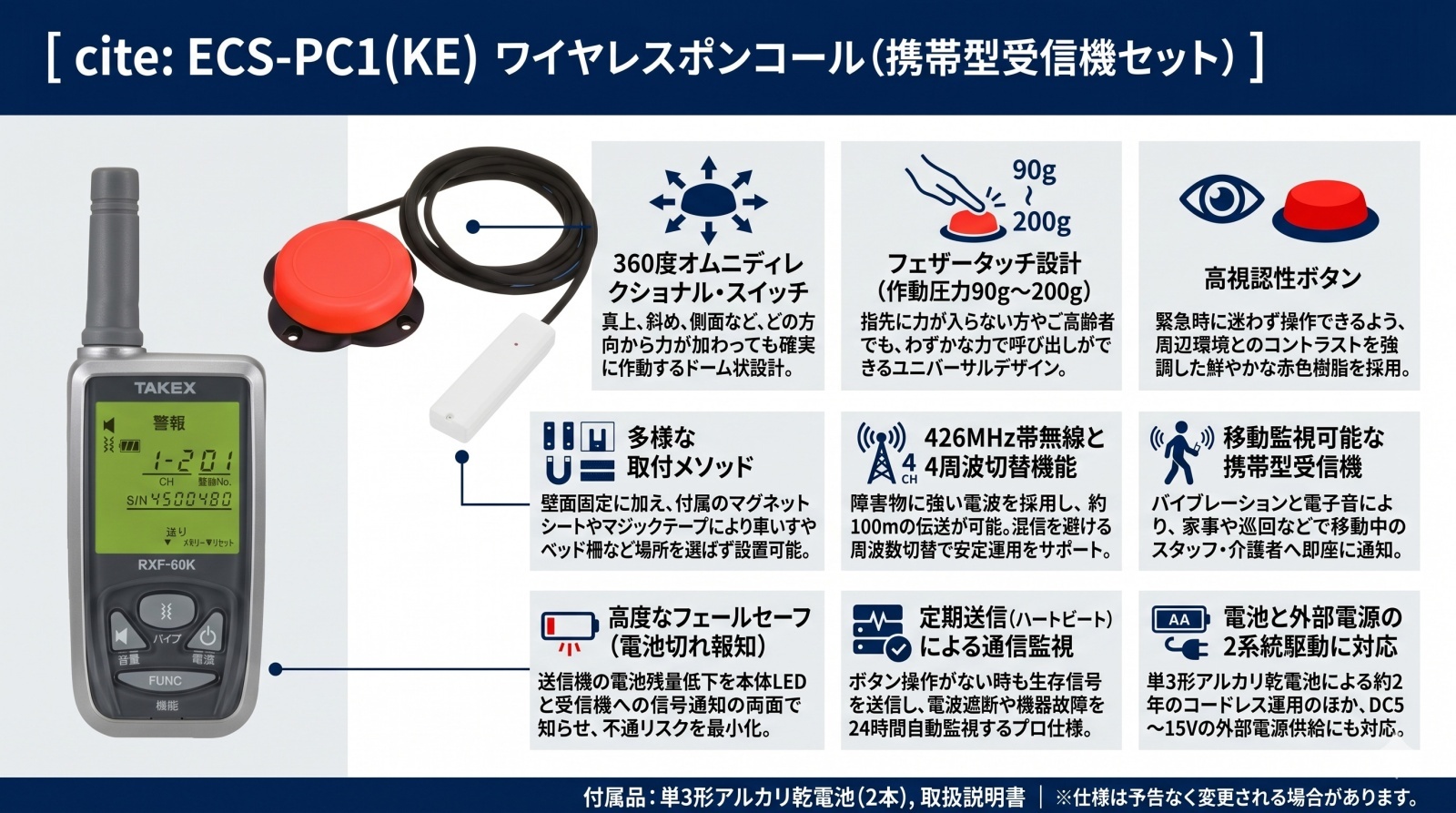

ECS-PC1(KE) ワイヤレスポンコール (携帯型受信機セット)

体の不自由な方やご高齢者でも、わずかな力で確実に家族やスタッフを呼び出せる、送信機と携帯型受信機のセットモデルです。大型で視認性の高い赤色ボタンは360度どこからでも反応し、移動しながら監視できる携帯型受信機が異常を即座に知らせます。

型番： ECS-PC1(KE)

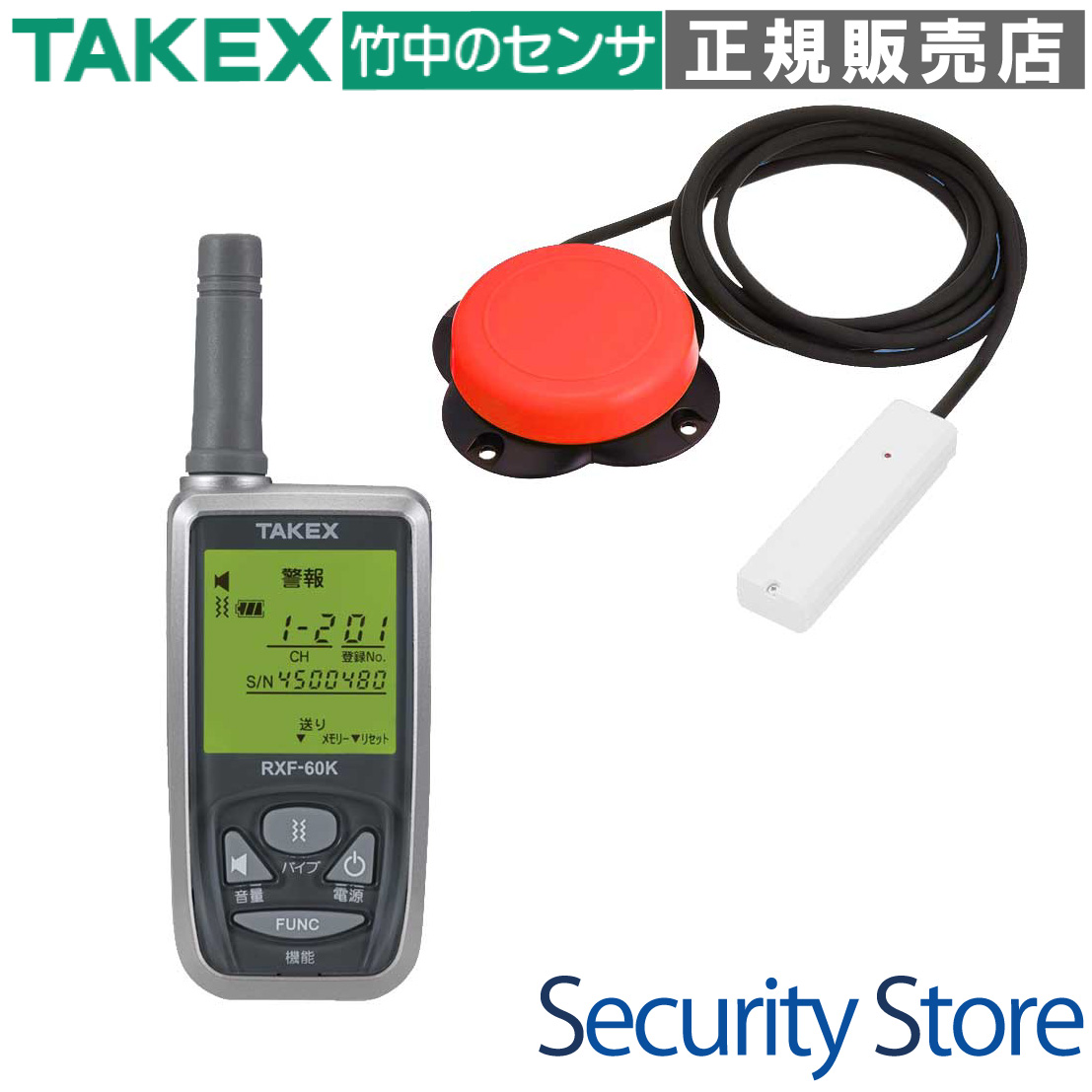

セット内容： ポンコール送信機（HCT-PC1）＋携帯型受信機（RXF-60K相当）
通信方式： 426MHz帯小電力セキュリティシステムの無線設備（4周波切替）
主な用途： 病院・介護施設でのナースコール、在宅介護の緊急呼出
設置場所： 屋内専用（ベッドサイド、車いす、トイレ等）
電源： 送信機：単3形アルカリ乾電池×2本または DC5〜15V

資料ダウンロード

取扱説明書（PDF）

この製品が向いている用途

握力が弱い方の緊急呼び出し用
車いす利用者の手元スイッチとして
ベッドサイドでのスタッフ呼び出し
深夜・早朝の介護者への通知
移動の多い施設スタッフへの即時報知

導入前に確認したいポイント

設置場所が金属板やRC壁に囲まれていないか
送信機と受信機の距離（見通し約100m以内）
防水仕様ではないため、浴室等での使用は不可
定期的な動作確認と電池寿命の管理

特長

360度どこからでも押せるオムニディレクショナル・スイッチ

送信機の押しボタン部は、真上からだけでなく、斜めや側面など360度どの方向から力が加わっても接点が作動するドーム状設計を採用しています。身体の動きに制限がある方でも、手のひら、肘、あるいは肩などで触れるだけで確実な呼び出しが可能です。

極めて軽い力で作動するフェザータッチ設計

作動圧力はわずか90g〜200g。押しボタンの外周部に向かうほど、テコの原理によって軽い力（約90g）で反応します。指先に力が入らない方や、ご高齢の方でも負担なく操作できるユニバーサルデザインを徹底しています。

一目で認識できる鮮やかな赤色の視認性

緊急時に迷わず操作できるよう、ボタン部分には高彩度の赤色樹脂を採用しました。周辺環境とのコントラストを強調することで、視力が低下した方や薄暗い環境下でも、呼び出しボタンの位置を瞬時に把握できます。

現場のニーズに応える多様な取付メソッド

標準の壁面固定（JIS1個用スイッチボックス対応）に加え、付属のマグネットシートによるスチールフレームへの吸着、さらに付属のマジックテープを使用して車いすのパイプやベッド柵に直接巻き付けることも可能です。利用者の居場所に合わせた最適なレイアウトを実現します。

426MHz帯採用による高い通信安定性と長距離伝送

障害物を回り込む特性に優れた426MHz帯の無線を採用しています。見通し距離で約100mの伝送が可能。また、4周波切替機能により、近隣の無線機器との電波干渉を避けて安定したシステム運用が可能です。

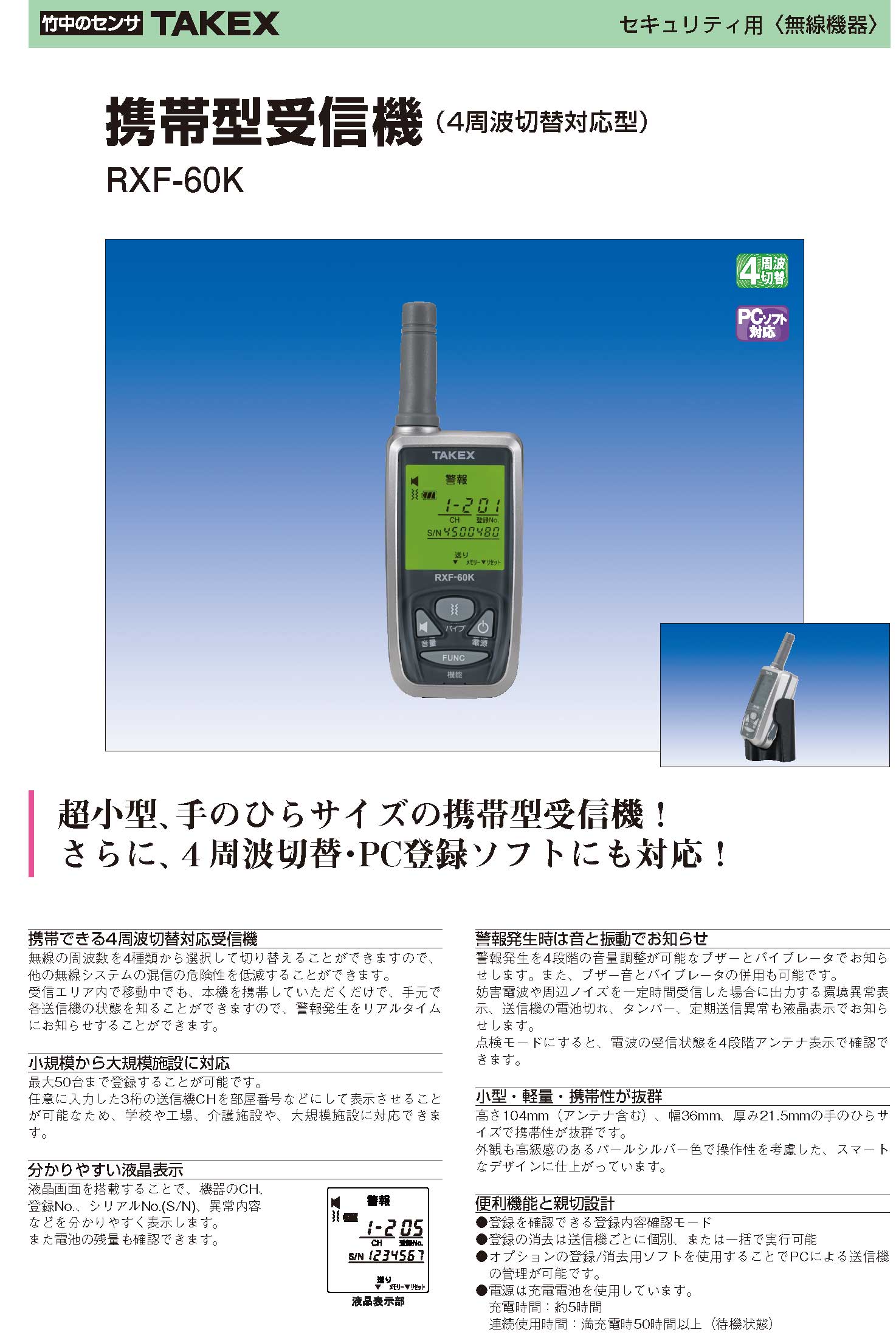

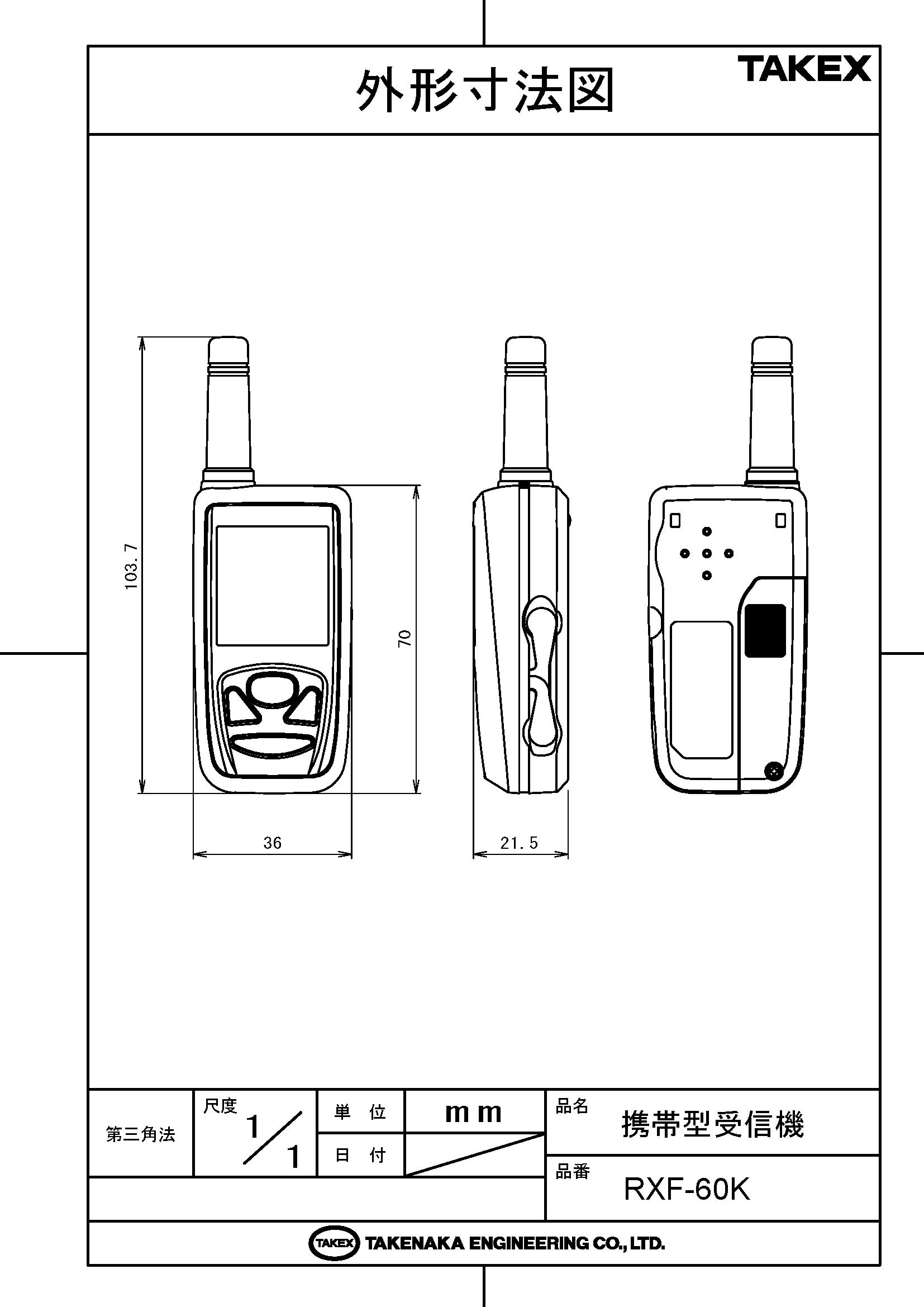

移動監視を可能にする携帯型受信機

セットの受信機は、ポケットやベルトに装着して持ち運べる携帯型です。バイブレーションや電子音で通知するため、キッチンでの作業中や別の部屋への移動中、あるいは巡回中のスタッフでも、呼び出しを見逃すことがありません。

電池切れを未然に防ぐ高度なフェールセーフ機能

送信機の電池残量が低下すると、本体LEDが点滅して知らせるだけでなく、受信機側にも「電池切れ信号」を送信します。突然の電池切れによって呼び出しができなくなるリスクを最小限に抑え、システムの信頼性を維持します。

定期送信（ハートビート）による通信監視機能

ボタンが押されていない時でも、送信機から定期的に生存確認信号を送信しています。電波の遮断や機器の故障を常に監視しており、万が一の通信異常が発生した際にも早期に発見・対応できるプロフェッショナル仕様です。

電池と外部電源の2系統駆動に対応

通常の単3形アルカリ乾電池（約2年寿命）によるコードレス運用のほか、定置運用時にはDC5〜15Vの外部電源供給にも対応しています。利用環境やメンテナンス体制に合わせて最適な電源ソースを選択可能です。

    選定時に評価したい強み
    ユニバーサルデザイン： 90gの超低作動圧と360度入力で誰でも使える。
設置自由度： 壁、金属面、パイプ状箇所など場所を選ばない固定方法。
無線信頼性： 日本国内のセキュリティ基準に準拠した426MHz帯・4周波切替。
運用管理： 電池切れ信号と定期送信機能により、常に正常性を確認できる。



施工・設置ガイド

送信機は屋内専用です。水濡れや結露が発生する場所（浴室、サウナ等）には設置しないでください。電波の減衰を避けるため、金属面への直接取付や、スチール家具等で周囲を囲まれる場所は避けて設置することが推奨されます。

確認項目	この製品での考え方
取付ピッチ	壁面直接（120mm）またはJIS1個用スイッチボックス（83.5mm）に適合
配線・電源	電池駆動（単3×2本）または外部DC電源（5V-15V）を選択可能
通信距離テスト	設置後に必ず実環境でテストを実施。届きにくい場合は中継機（別売）を推奨
設定変更	内部DIPスイッチで、ワンショット/繰り返し、周波数の切り替えが可能

製品仕様

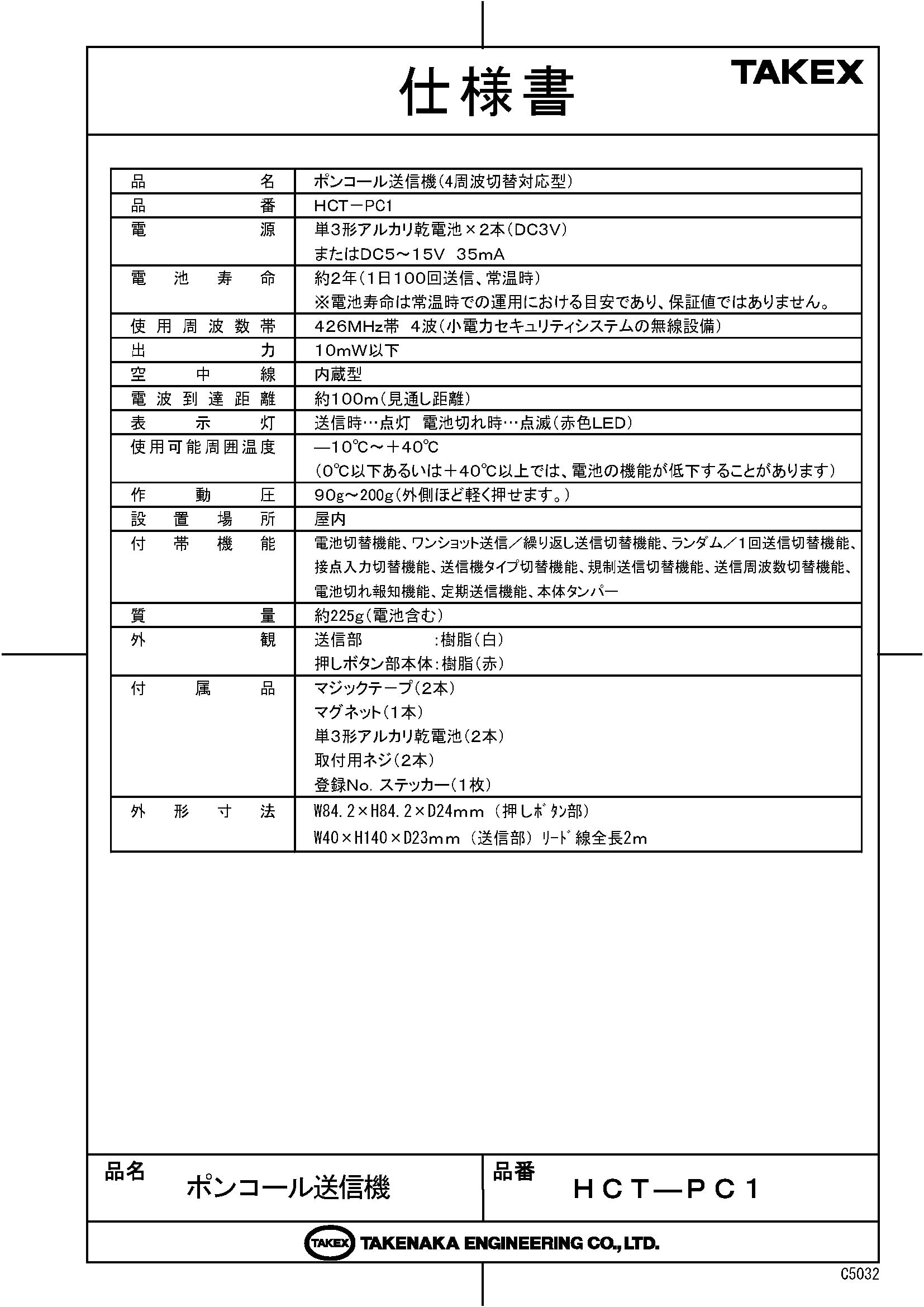

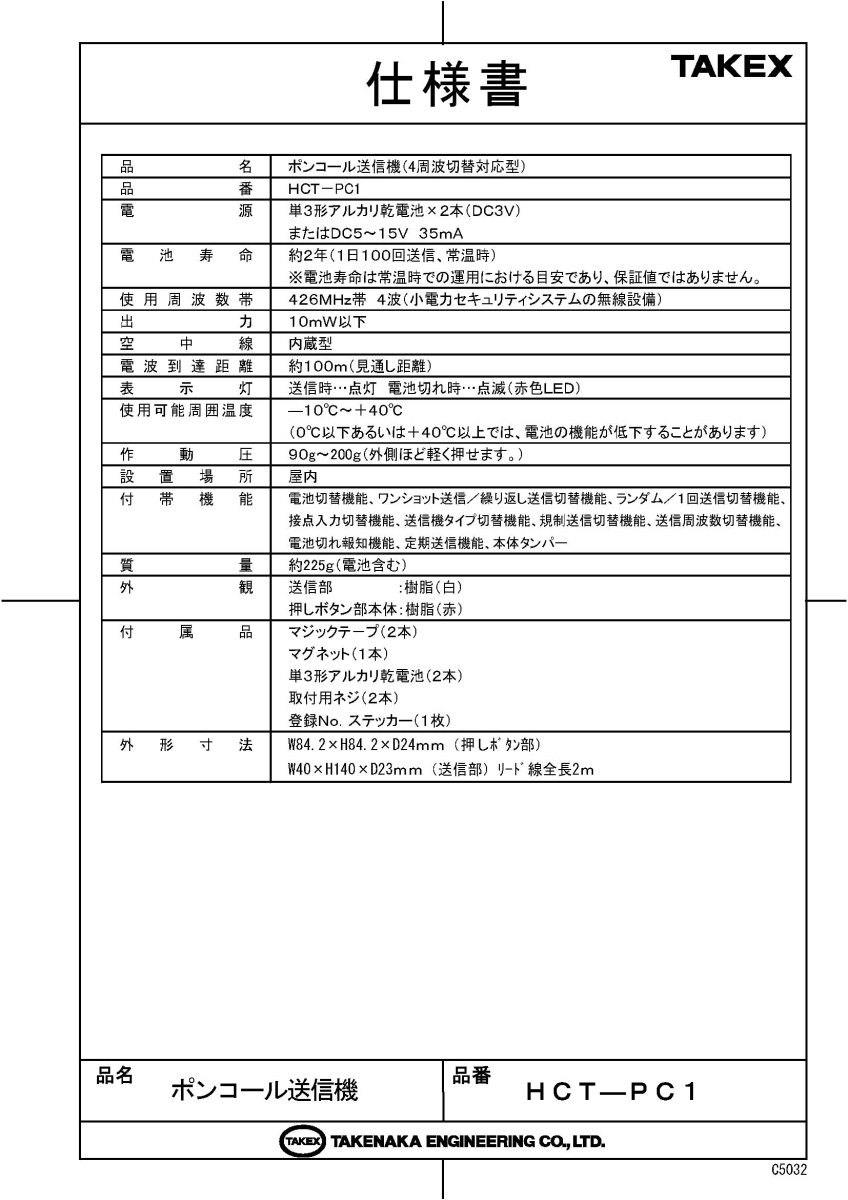

送信機：HCT-PC1 諸元

項目	内容
使用周波数帯 / 出力	426MHz帯 4周波 / 10mW以下
電波到達距離	約100m (見通し距離・環境依存)
電源仕様	単3形アルカリ乾電池 × 2本 (DC3V) または外部電源 DC5〜15V (35mA)
電池寿命	約2年 (1日100回送信、常温運用時の目安)
作動圧力	90g 〜 200g (外周部ほど軽いタッチで動作)
使用可能周囲温度	-10℃ 〜 +40℃ (屋内専用)
外形寸法	直径140mm × 高さ40mm
質量	約225g (電池含む)
搭載機能	電源切替、送信モード切替、周波数切替、電池切れ報知、定期送信、タンパー機能

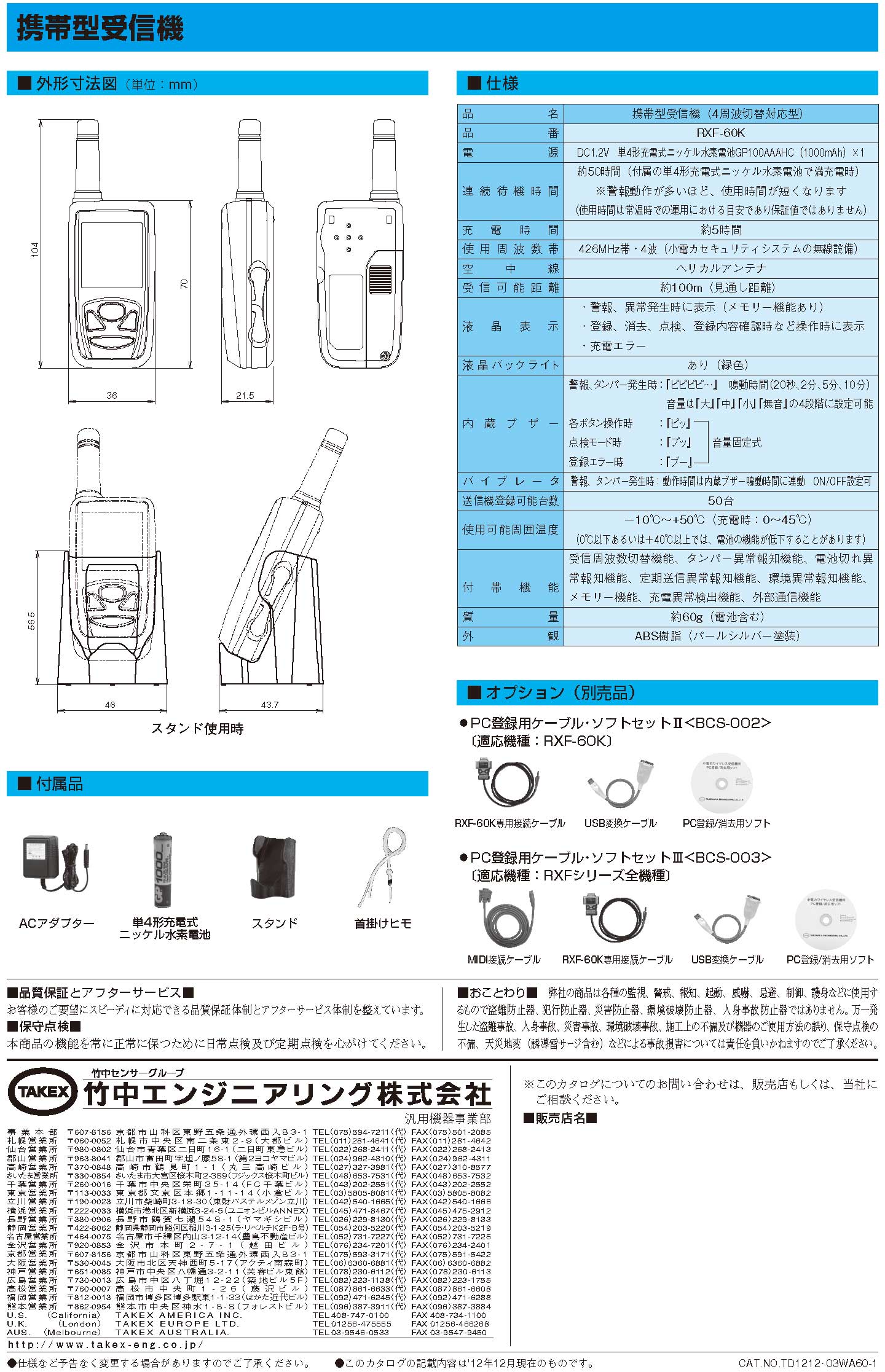

携帯型受信機：セット構成品諸元

項目	内容
チャンネル数	1ch仕様
報知音パターン	「ピピピピ」 (電子音)
報知鳴動時間	20秒間

FAQ

Q：ボタンを軽く触るだけで反応しますか？ A：はい、フェザータッチ設計（作動圧90g〜200g）となっており、一般的なスイッチよりも非常に軽い力で動作します。

Q：お風呂場で使うことはできますか？ A：いいえ。本機は屋内専用の非防水仕様です。浴室やサウナなどの高温多湿な場所での使用は故障の原因となります。

Q：電池が切れたことはどうやって分かりますか？ A：送信機本体のLEDが5秒に1回点滅するほか、受信機側にも電池切れ信号を送信して異常を通知します。

Q：電波が届く距離はどのくらいですか？ A：遮蔽物のない見通し環境で約100mです。ただし、鉄筋コンクリート造の壁や金属製の扉などがある場合は、距離が短くなることがあります。

Q：送信機を増やすことはできますか？ A：はい、対応する受信機の仕様範囲内で送信機の追加登録が可能です。

Q：車いすに固定できますか？ A：付属のマジックテープを使用することで、車いすのフレームやパイプ部分に簡単に巻き付けて固定できます。

Q：電池交換の目安はどのくらいですか？ A：1日100回の送信で約2年間が目安となります。運用環境や送信回数によって前後します。

Q：電波干渉で誤動作しませんか？ A：4周波切替機能を搭載しており、他機器との干渉を避ける設定が可能です。また、デジタルコード通信により他家の機器で鳴るような混信を防いでいます。

Q：定期送信機能とは何ですか？ A：送信機が正常に動作し、電波が届く範囲にあるかを24時間監視するための自動信号送信機能です。

Q：外部電源で使いたいのですが。 A：DC5V〜15Vの電源に対応しています。基板内のスイッチで使用電源を切り替えて施工してください。
