TAKEX（竹中エンジニアリング）ワイヤレス送信機ヘルスケア・介護 426MHz帯

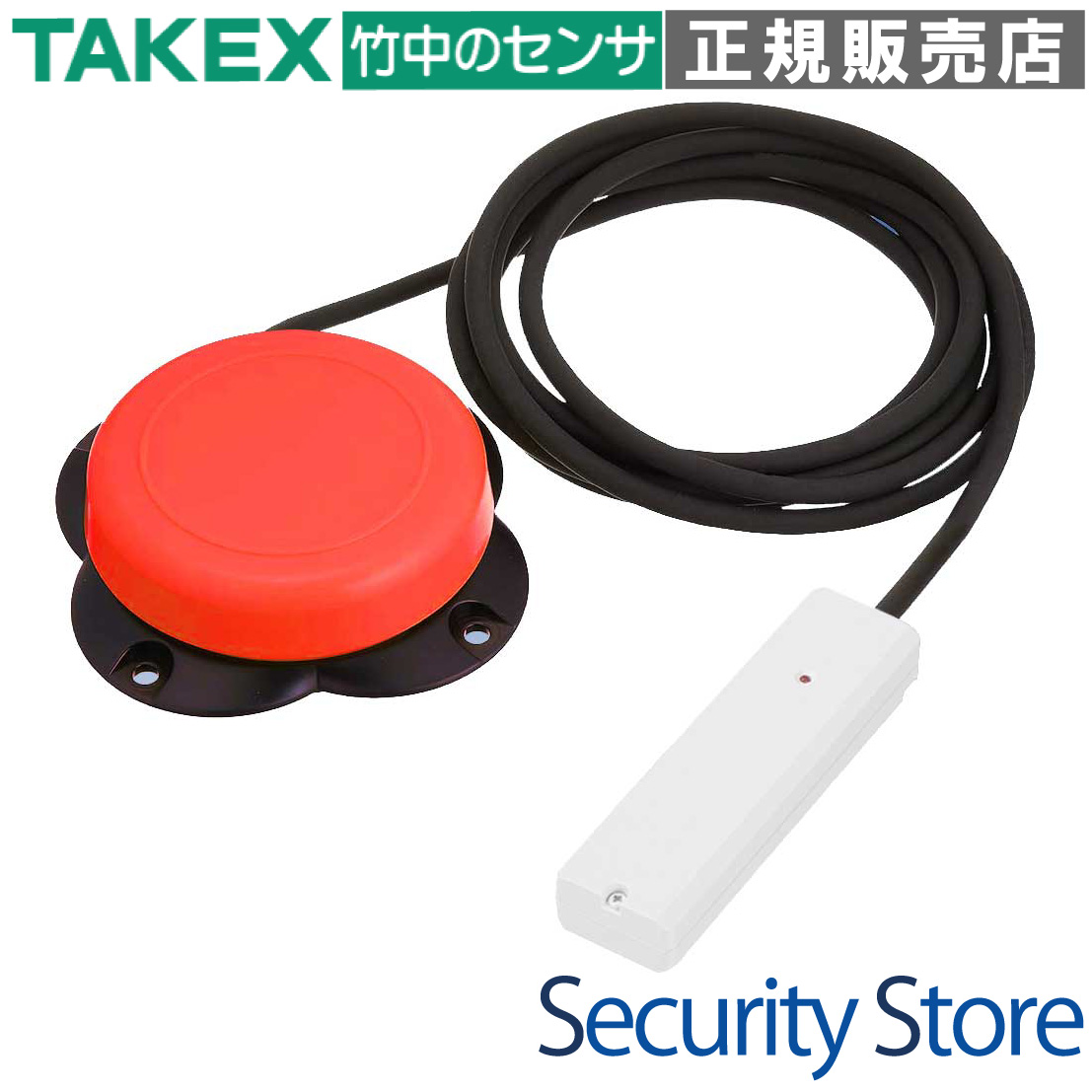

HCT-PC1 ポンコール送信機

体の不自由な方やご高齢者でも、軽いタッチで確実にスタッフや家族を呼び出せる、ユニバーサルデザイン採用のワイヤレス送信機です。

大きな押しボタンと360度全方位からの入力に対応した構造により、緊急時の「押し損ね」を物理的に排除。病院、介護施設、在宅介護など、高い信頼性が求められる現場に最適な呼び出しソリューションを提供します。

型番： HCT-PC1
製品名： ポンコール送信機（4周波切替対応型）
通信方式： 426MHz帯小電力ワイヤレス（見通し約100m）
主な用途： ナースコール補助、介護呼び出し、緊急連絡用
電源仕様： 単3アルカリ乾電池×2本または DC5〜15V

資料ダウンロード

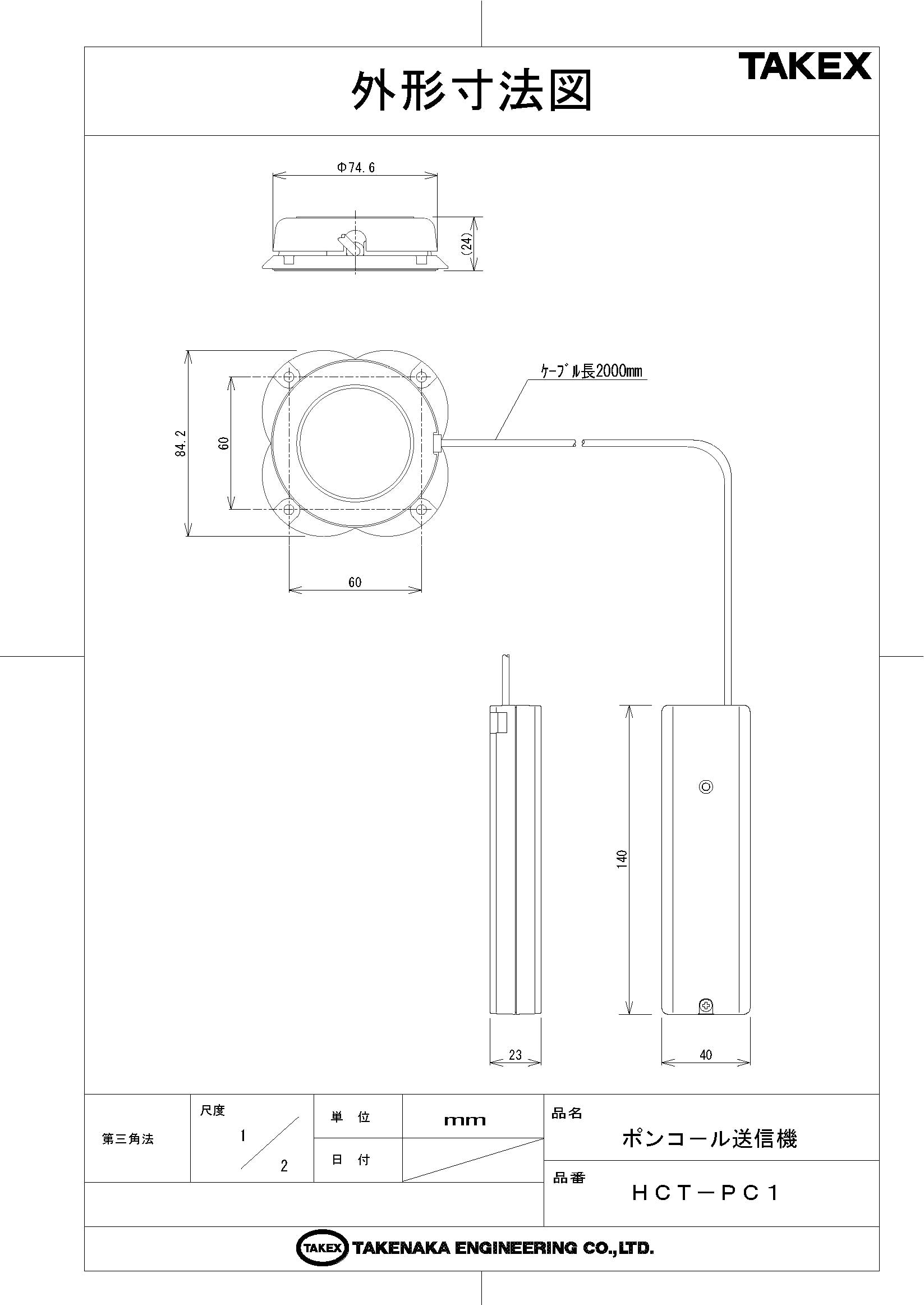

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

病院・クリニックの病室呼び出し
介護老人保健施設でのスタッフ呼出
在宅介護における寝室から家族への通知
車椅子利用者の緊急連絡スイッチ

導入前に確認したいポイント

受信機との通信距離（見通し約100m）
屋内専用（非防水）である点
電池と外部電源の併用は不可
設置面の材質（金属面は電波減衰の恐れあり）

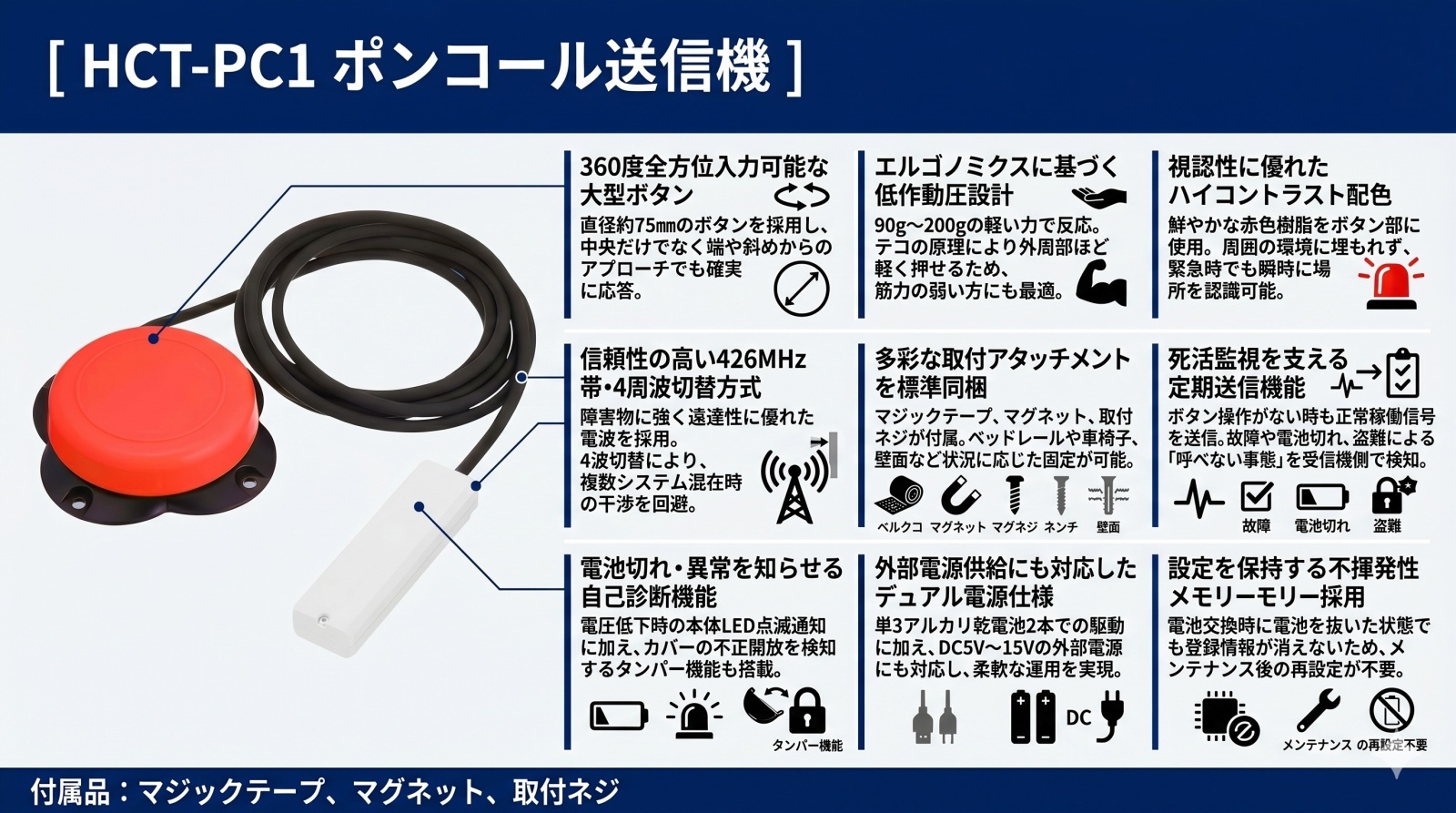

特長

360度全方位入力可能な大型押しボタン

直径約75mmの大型ボタンを採用。中央部だけでなく、ボタンの端や斜めからのアプローチでも確実に動作する360度フリーアングル構造です。手の不自由な方やパニック状態でも確実に操作が可能です。

エルゴノミクスに基づいた低作動圧設計

スイッチの作動圧は90g〜200gと非常に軽く設定されています。テコの原理により、ボタンの外周部を押すほど軽い力で反応するため、筋力が低下している方でも負担なく呼び出しが行えます。

視認性に優れたハイコントラスト配色

緊急時に一目でボタンの場所を認識できるよう、鮮やかな赤色樹脂を押しボタン部に採用。周囲の環境に埋もれず、瞬時の認知を助ける現場重視のカラー設計です。

信頼の426MHz帯・4周波切替方式

障害物に強く、遠達性に優れた426MHz帯を使用。さらに4周波切替機能を搭載しており、大規模施設などで複数のワイヤレスシステムが稼働する場合でも、チャンネル干渉を回避して安定した運用が可能です。

設置場所を選ばない多彩な取付アタッチメント

標準で「マジックテープ」「マグネット」「取付ネジ」が付属。ベッドのサイドレール、車椅子のフレーム、壁面、スチール家具など、運用の状況に合わせて最適な方法で固定できます。

死活監視を支える定期送信機能

ボタンが押されていない時でも、システムが正常に稼働しているかを確認する「定期送信信号」を受信機へ送出。万一の故障や電池切れ、盗難による沈黙を受信機側で検知できるため、いざという時に「呼べない」事態を防ぎます。

電池切れ・異常を知らせる自己診断機能

電池電圧が低下すると本体のLEDが断続的に点滅し、同時に入力信号を受信機へ送信します。また、カバーが不正に開けられたことを検知するタンパー機能も備えており、セキュリティ性を高く保ちます。

外部電源駆動にも対応したデュアル電源仕様

電池駆動（単3×2本）に加え、DC5V〜15Vの外部電源供給にも対応。システム構築の柔軟性が高く、メンテナンスフリーな運用を求める現場にも対応します。

    選定時に評価したい強み
    操作性： 握力の弱い方でも手のひらや肘で押せる超軽量スイッチ。
安定性： 4周波切替により混信リスクを最小限に抑えた業務用無線。
施工性： JIS1個用スイッチボックス対応、マジックテープ等も同梱。
維持管理： 不揮発性メモリー採用で、電池交換後の再登録が不要。



内部設定・DIPスイッチ仕様

本機は内部の8極DIPスイッチにより動作モードを設定します。ポンコール運用時は以下の設定を推奨します。

スイッチ番号	機能	推奨設定	解説
SW1 / SW2	送信モード	OFF / ON	ワンショット・1回送信。即時性を優先します。
SW3	接点入力切替	ON	a接点固定。ボタン押下で回路を閉じます。
SW4	送信機タイプ	ON	パッシブ固定。信号送出のみを行うモードです。
SW7 / SW8	周波数切替	任意	受信機のチャンネル（F1〜F4）に合わせます。

【重要】電源に関する警告

電池と外部電源の併用は絶対に禁止です。 併用すると、電圧差による逆流が発生し、発熱、電池の破裂、基板の焼損といった重大な事故に繋がる恐れがあります。外部電源を使用する場合は必ず電池ケースを物理的に取り外してください。

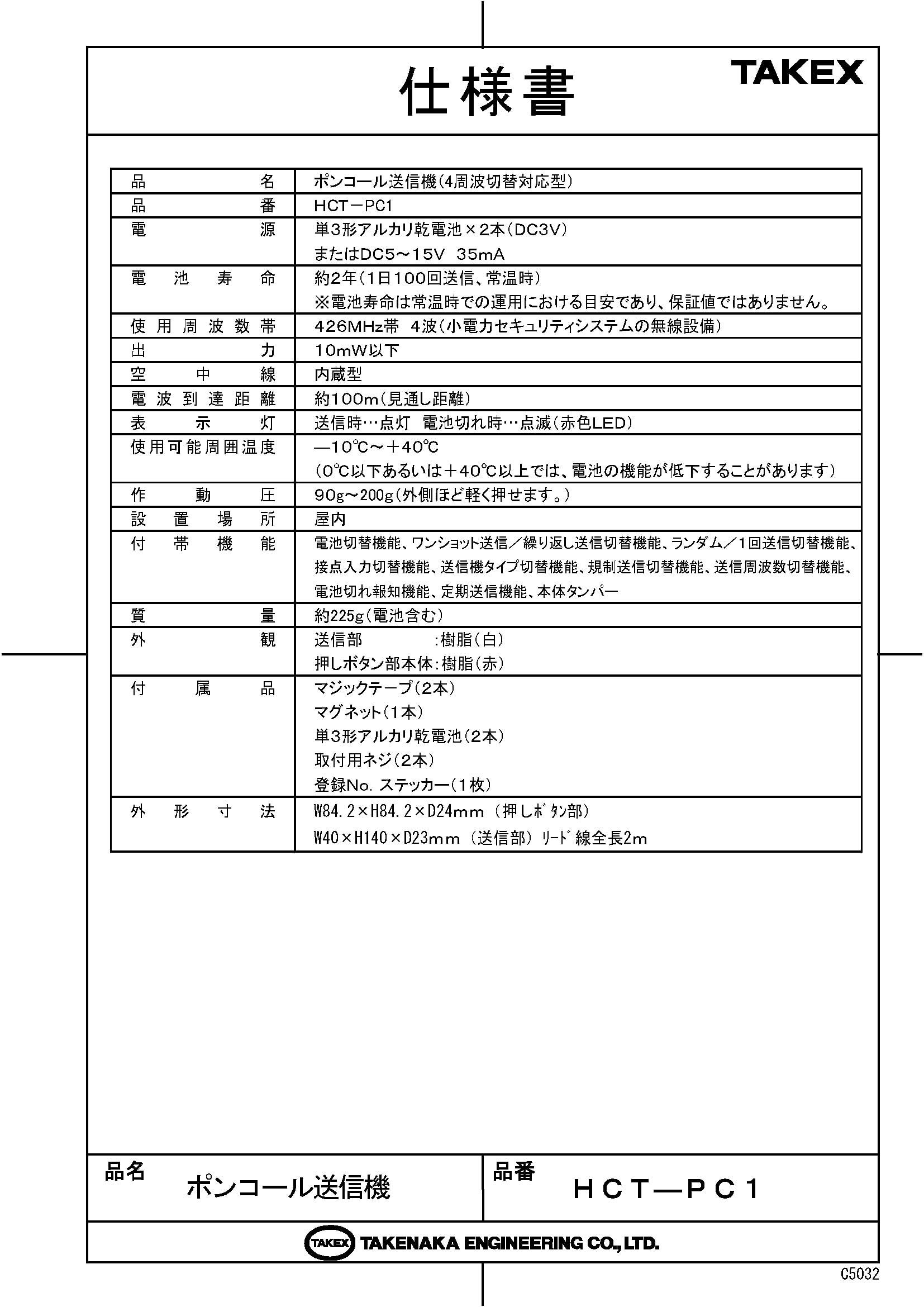

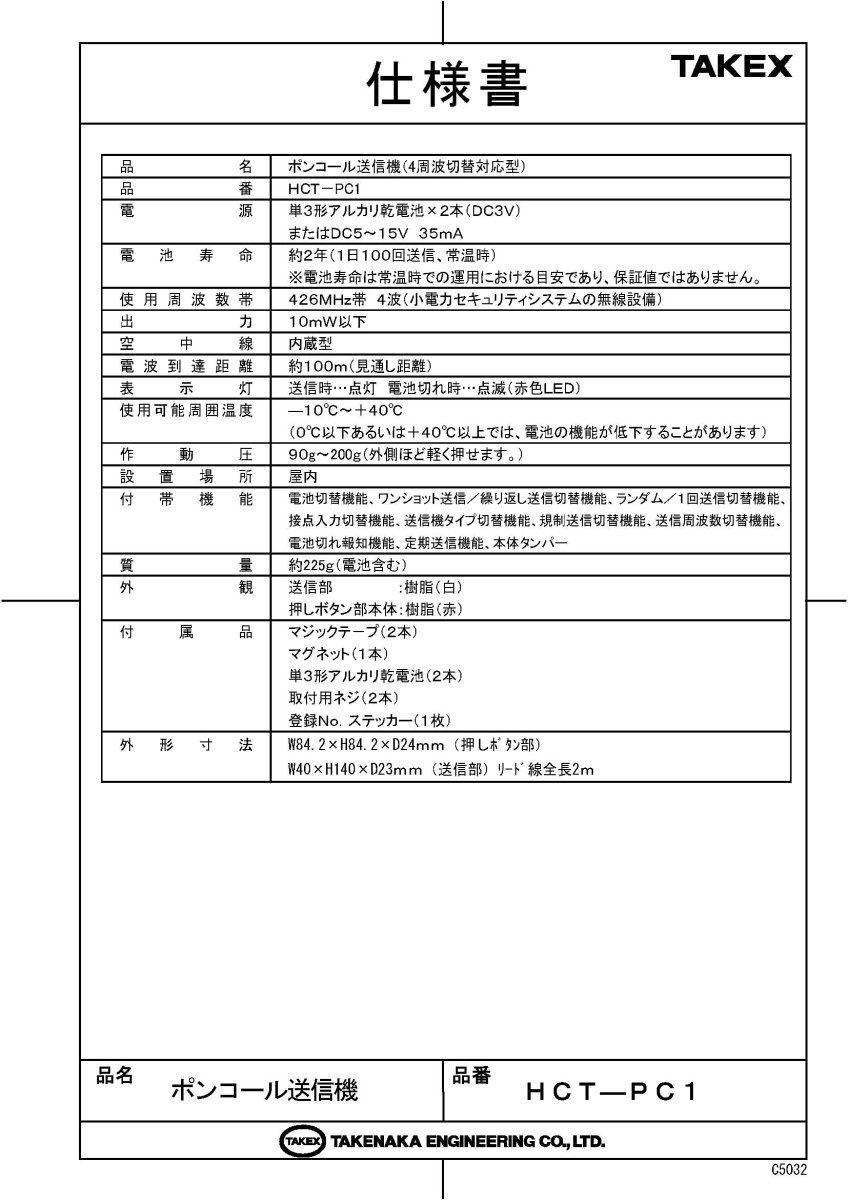

製品仕様

項目	内容
品名	ポンコール送信機（4周波切替対応型）
品番	HCT－PC1
電源	単3形アルカリ乾電池×2本（DC3V）またはDC5〜15V 35mA
電池寿命	約2年（1日100回送信、常温時） ※目安であり保証値ではありません。
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線設備）
出力	10mW以下
空中線	内蔵型
電波到達距離	約100m（見通し距離）
表示灯	送信時：点灯 / 電池切れ時：点滅（赤色LED）
使用可能周囲温度	－10℃〜＋40℃
作動圧	90g〜200g（外側ほど軽く押せます）
設置場所	屋内
付帯機能	電池切替、送信パターン切替（ワンショット/繰り返し）、ランダム/1回送信切替、接点入力切替、送信機タイプ切替、規制送信切替、送信周波数切替、電池切れ報知、定期送信、本体タンパー
質量	約225g（電池含む）
外観	送信部：樹脂（白） / 押しボタン部本体：樹脂（赤）
付属品	マジックテープ（2本）、マグネット（1本）、単3形アルカリ乾電池（2本）、取付用ネジ（2本）、登録No. ステッカー（1枚）
外形寸法	押しボタン部：W84.2×H84.2×D24mm 送信部：W40×H140×D23mm リード線全長：2m

FAQ

Q：手が不自由なのですが、どの程度の力で押せますか？ A：作動圧は90g〜200gと非常に軽量です。特にボタンの外側を押すことでテコの原理が働き、より軽い力で反応する設計になっています。

Q：電池寿命はどのくらいですか？ A：1日100回送信した場合、常温環境下で約2年が目安です。

Q：電池が切れそうになったらわかりますか？ A：はい。本体の赤色LEDが約5秒に1回点滅してお知らせします。また、受信機側にも電池切れ信号を送信し、管理画面等で把握することが可能です。

Q：防水仕様ですか？ A：いいえ、非防水の屋内専用仕様です。浴室や水のかかる場所での使用は故障の原因となるため避けてください。

Q：電波はどのくらい届きますか？ A：障害物のない見通し距離で約100mです。壁やパーティションがある場合は短くなりますが、中継機を導入することで距離を伸ばすことが可能です。

Q：設置に工事は必要ですか？ A：付属のマジックテープやマグネットを使用すれば、工事不要で簡単に設置できます。壁面に強固に固定したい場合は、ネジ留めも可能です。

Q：電池と外部電源をバックアップとして併用できますか？ A：いいえ、絶対に併用しないでください。逆流による発熱や破裂の危険があります。

Q：ボタンを連続して押した場合、すべて送信されますか？ A：通常設定では1回送信モードですが、緊急時のために連続して信号を送る設定や、逆に一定時間の再送信を規制する設定もDIPスイッチで選択可能です。

Q：登録情報は電池が切れたら消えてしまいますか？ A：不揮発性メモリーを搭載しているため、電池を抜いた状態でも登録情報は保持されます。再設定の手間はかかりません。

Q：他のワイヤレス機器と混信しませんか？ A：4周波切替機能を搭載しているため、他のシステムとチャンネルを分けることで混信を回避できます。
