HCR-200F フック付受信機 TAKEX 竹中エンジニアリング [HCR-200F]

HCR-200F フック付受信機 TAKEX 竹中エンジニアリング [HCR-200F]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング ワイヤレス受信機 ナースコール連動 小電力セキュリティ 426MHz帯

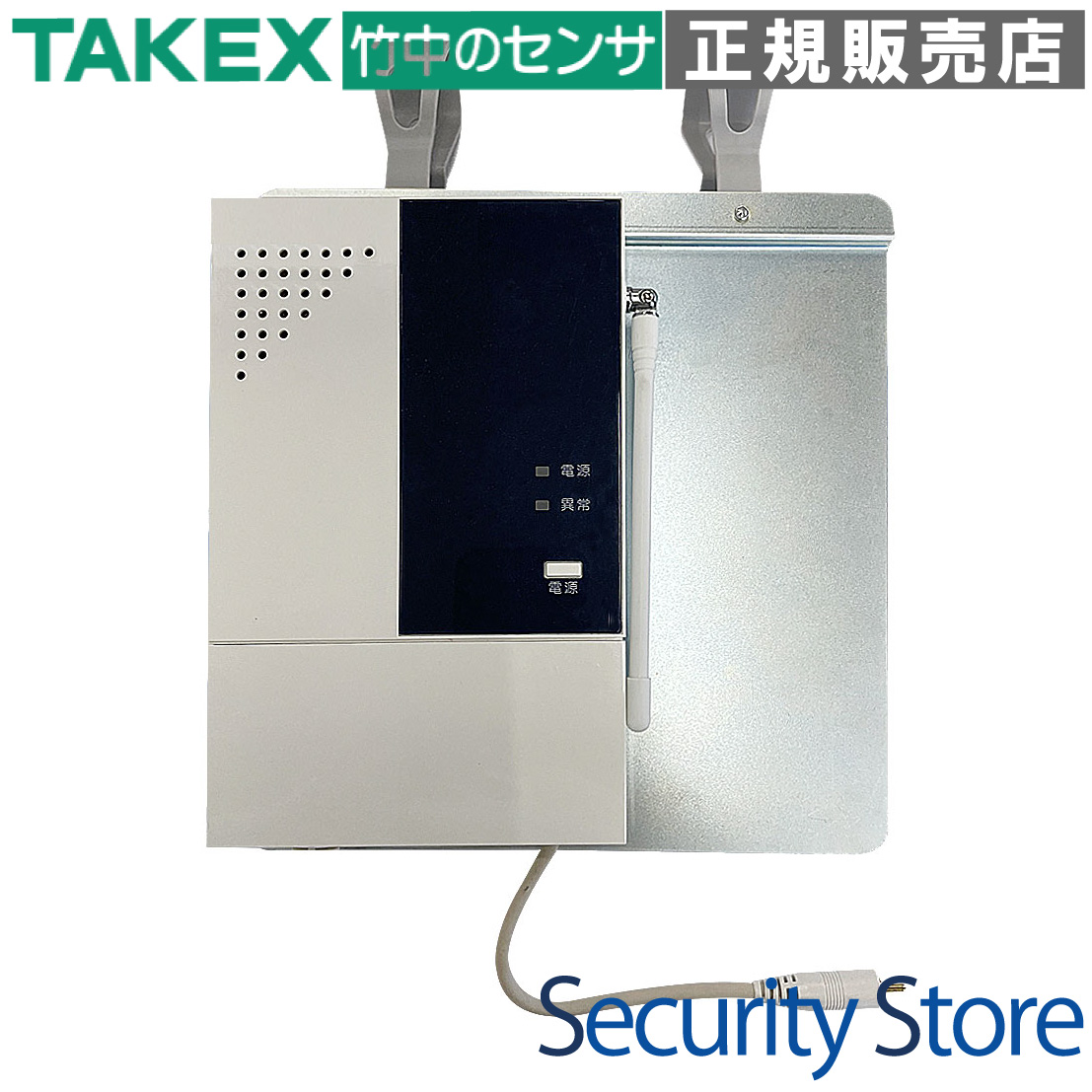

HCR-200F フック付受信機

ベッド柵やヘッドボードに掛けるだけで設置可能な、ナースコール接続専用のワイヤレス受信機です。

既存の有線ナースコールシステムを、大掛かりな工事なしでワイヤレス化できます。マットセンサーや各種送信機からの信号を受信し、リード線を通じてナースコールへ確実に報知。配線の断線リスクを低減し、医療・介護現場の安全性を向上させます。

  • 型番HCR-200F
  • 方式426MHz帯 小電力セキュリティシステム
  • 通信距離見通し約100m
  • 最大登録数送信機 40台
  • 設置環境屋内（ベッド柵、ヘッドボード等へのフック掛け）
  • 出力仕様無電圧リレー接点（RCAプラグ付リード線付属）

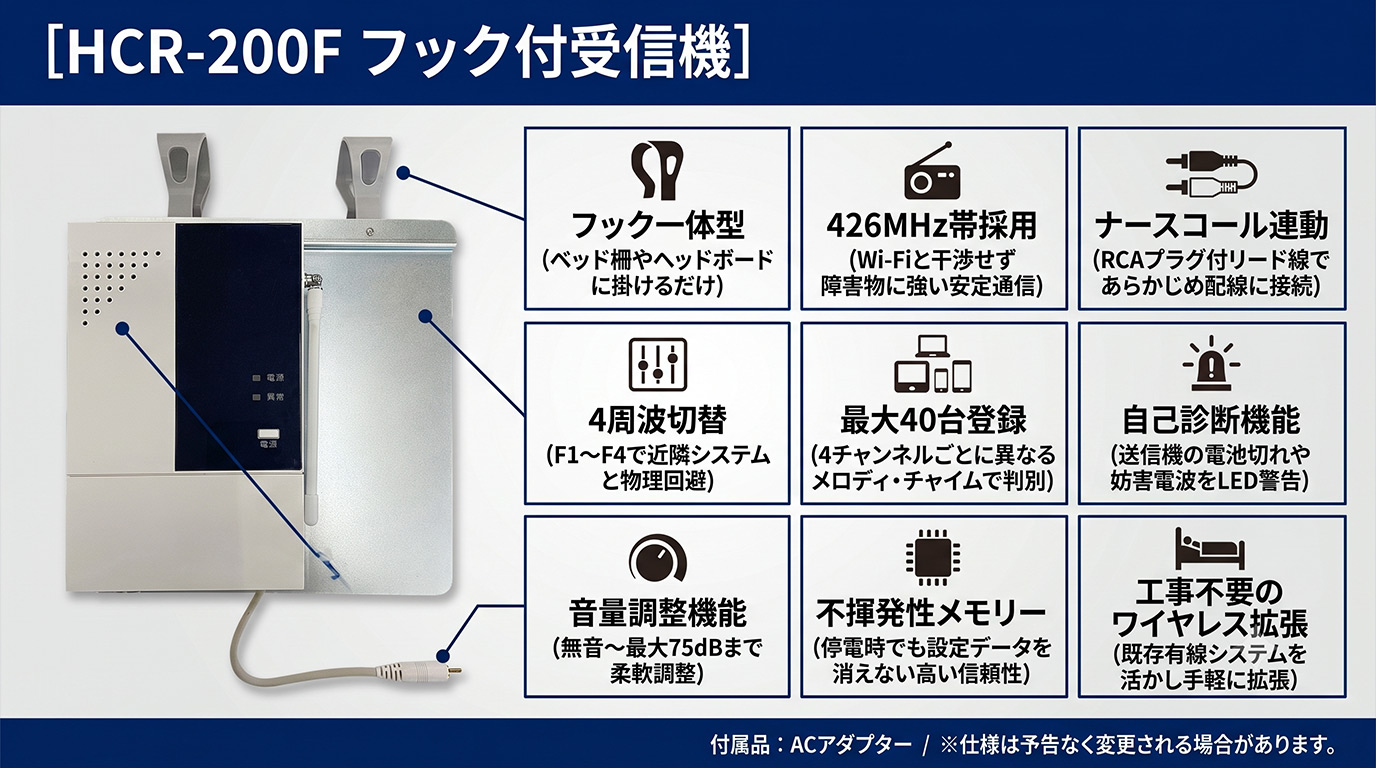

HCR-200F フック付受信機 製品外観

資料ダウンロード

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 病院・介護施設での離床検知連動
  • 既存ナースコールへのワイヤレスセンサー追加
  • マットセンサー等の有線配線による転倒リスクの解消
  • 多床室での個別見守りシステムの構築

導入前に確認したいポイント

  • 取付部の厚み（30mm以内）の確認
  • 接続先ナースコールの分配コンセントの有無
  • 送信機との距離および遮蔽物の有無
  • 周辺の同一周波数帯（426MHz）機器との混信の可能性

特長

ベッド柵や手すりに即座に設置できるフック一体型

筐体裏面に強固なフックを備えており、工具を使うことなくベッドのサイドレールやヘッドボードへ簡単に取り付けることができます。設置場所の変更も容易なため、入所者の状況に合わせた柔軟な運用が可能です。

426MHz帯の採用による高い信頼性

電波の回り込み特性に優れた426MHz帯の特定小電力無線を採用。Wi-Fi（2.4GHz）等と干渉せず、病室の壁や家具などの障害物がある環境でも安定した通信性能を発揮します。見通し距離は約100mを確保しています。

ナースコール連動を簡略化するプリセット配線

本体内部のリレー接点端子から、約30cmのRCAプラグ付きリード線が引き出された状態で出荷されています。別売の分配コンセントに接続するだけで、複雑な結線作業なしにナースコールへの信号取り込みが完了します。

混信を回避する「4周波切替機能」

4つの独立した周波数帯（F1〜F4）を切り替えて使用可能です。隣接するフロアや病室で同一システムを導入する場合でも、チャンネルを変えることで電波干渉を防ぎ、誤動作のない確実な報知を実現します。

最大40台の送信機登録と個別報知

1台の受信機に対し、マットセンサーやハンド型送信機など最大40台までの送信機を登録できます。4つのチャンネルごとに異なる報知音（ピンポーン、エリーゼのために等）を鳴動させることができるため、スタッフが音だけで状況を判断する助けとなります。

現場の運用を支える自己診断・警告機能

登録された送信機の「電池切れ」や、周辺の強力な「妨害電波（環境異常）」を検知する機能を搭載。異常時にはパネルの専用LEDが点灯し、視覚的に異常を知らせることで、システムダウンを未然に防ぎます。

柔軟な音量設定とサイレント運用

本体内蔵のボリュームにより、無音から最大75dBまで調整可能です。ナースコールへの信号送信のみを目的とし、枕元で患者を驚かせたくない場合は「無音」に設定。逆にスタッフへの直接報知が必要な場合は大音量に設定するなど、環境に合わせた使い分けができます。

選定時に評価したい強み

  • 施工工数の大幅削減： 配線加工済みのリード線とフック固定により、現場での作業時間を極限まで短縮。
  • メンテナンス性の向上： 送信機の電池切れを事前に知らせるアラート機能により、保守管理が容易。
  • 確実な判別： チャンネルごとに異なるメロディ・チャイムで、多忙な現場での直感的な把握をサポート。
  • 高いスケーラビリティ： 将来的な送信機の増設にも、40台までの余裕のあるメモリ容量で対応可能。

LED表示・動作状態一覧

本体前面のLED挙動により、現在の稼働状況を瞬時に把握できます。

機器状態 電源/受信表示（左） 異常表示（右） 鳴動音
通常監視時 緑色 点灯 消灯 なし
信号受信時 赤色 点灯 消灯 CH別 報知音
受信感度不足 赤色 点滅（4秒） 消灯 CH別 報知音
登録モード時 緑・赤 交互点灯 消灯 CH確認音
送信機 電池切れ 緑色 点灯 緑色 点灯 断続チャイム
環境異常（妨害波） 緑色 点灯 赤色 点灯 なし
機器本体の異常 赤色 点灯 赤色 点灯 ピー（連続音）

製品仕様

品名 フック付受信機
品番 HCR-200F
電源電圧 AC100V（50/60Hz）
消費電力 1.3W
使用周波数帯 426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
空中線 λ／4 ホイップアンテナ
受信可能距離 約100m（見通し距離）
報知接点出力 無電圧リレー接点（c接点）
定格：AC／DC30V・0.5A 抵抗負荷
動作：ワンショット（約4秒間）
表示灯（2色LED） 電源／受信表示灯：通常時 緑点灯、受信時 赤点灯
異常表示灯：電池切れ時 緑点灯、環境異常時 赤点灯
報知音設定 1CH：ピンポーン
2CH：ピピッピピッ
3CH：プルプル
4CH：エリーゼのために
鳴動時間：約6秒間、音量：0〜75dB（可変）
登録可能台数 最大40台
使用可能周囲温度 －10℃〜＋50℃（結露・氷結なきこと）
設置場所 屋内（ベッド柵、手すり等のパイプ部、または壁面）
質量 約970g
外形寸法 H210 × W190 × D42mm（アンテナ等突起部除く）

FAQ

電波はどのくらいの距離まで届きますか？ 見通し距離で約100mです。ただし、建物の構造（鉄筋コンクリートや金属製の壁）や環境により短くなる場合があります。
1台の受信機に何台まで送信機を登録できますか？ 最大40台まで登録可能です。4つのチャンネル（CH1〜CH4）に分けて登録できます。
ナースコールとの接続には何が必要ですか？ 本製品にはRCAプラグ付リード線が付属しています。既設のナースコール側に別売の「分配コンセント」を用意していただくことで、簡単に接続・連動が可能です。
報知音を鳴らさずにナースコールだけを光らせることはできますか？ はい、可能です。本体のボリュームつまみを最小に回しきることで「無音」設定にできます。
「電池切れ」の警告が出た場合、どうすればいいですか？ 異常表示灯が緑色に点灯している場合、登録されているいずれかの送信機の電池が消耗しています。該当する送信機を特定し、速やかに新品の電池へ交換してください。
隣の病室でも同じ製品を使う場合、電波が混信しませんか？ 4種類の周波数切替スイッチ（F1〜F4）を搭載しています。隣室と異なるチャンネルに設定することで、混信を防ぐことができます。
屋外に設置して使用することはできますか？ 本製品は屋内専用（非防水仕様）です。浴室などの水気が多い場所や、屋外での使用は避けてください。
どのようなベッド柵にも取り付けられますか？ 厚み30mm以内、または直径30mm以内の板面やパイプ材に適合します。これを超える太さの柵には取り付けできませんのでご注意ください。
複数の送信機を同じチャンネルに登録できますか？ はい、1つのチャンネルに複数の送信機を登録できます。その場合、どの送信機が反応しても同じ報知音が鳴ります。
設定（登録情報）は停電時に消えてしまいますか？ 不揮発性メモリーを使用しているため、AC電源が切れても登録された送信機データは保持されます。
