出力接点変換ユニット [OM-2A]

出力接点変換ユニット [OM-2A]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 出力接点変換ユニット 無電圧リレー接点 ワンショット変換 セキュリティ周辺機器

OM-2A 出力接点変換ユニット

持続的な「ステータス信号」を、一瞬の「パルス信号」へ。システム間の信号ミスマッチを解消する高信頼インターフェースユニットです。

OM-2Aは、無電圧リレー接点入力の変化（ON時およびOFF時）を検知し、それぞれ個別に約2秒間のワンショット出力を生成します。センサーが検知し続けている間も、録画機や通知装置に必要なパルス信号のみを確実に供給することが可能です。

  • 型番： OM-2A
  • 方式： 無電圧リレー接点 立ち上がり/立ち下がり検知
  • 出力構成： 無電圧リレー接点(a接点) × 2系統
  • 電源： DC12V（消費電流 50mA以下）
  • 設置場所： 屋内壁面（JIS1個用スイッチボックス対応）

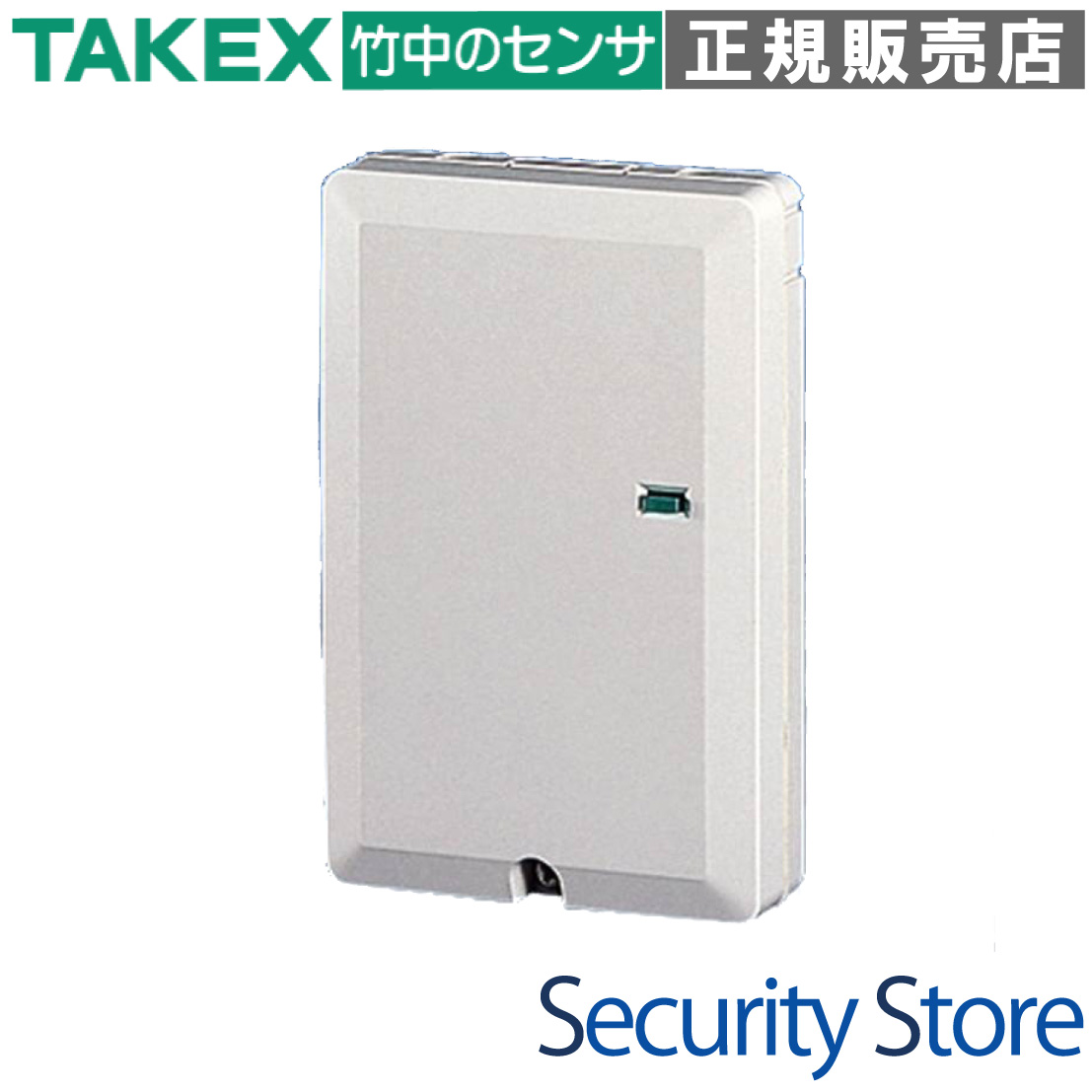

OM-2A 出力接点変換ユニット 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 扉の開閉（ON/OFF）両方のログを記録したい場合
  • パルス入力しか受け付けない監視装置への接続
  • センサーの検知持続に関わらず録画をトリガー
  • 自動通報装置への信号インターフェース

導入前に確認したいポイント

  • 電源DC12Vが別途必要です
  • AC100Vなどの直接駆動はできません
  • 屋内専用です（屋外・高湿度環境は不可）
  • 出力時間は約2秒の固定値となります

特長

ステータス信号からパルス信号への変換

通常のセンサーが「検知中はずっと接点を閉じ続ける」のに対し、本機はその「変化の瞬間」だけを捉えて約2秒間の出力を生成します。持続信号をそのまま受けられない後段機器とのミスマッチを完璧に解消します。

「立ち上がり」と「立ち下がり」の個別検知

入力接点が「開→閉（ON）」になった瞬間と、「閉→開（OFF）」になった瞬間の両方を判別可能。それぞれのタイミングで独立したa接点出力（出力1・出力2）を備えているため、1系統の信号から2種類の動作を制御できます。

施工性を考慮した2ピース構造

ベースとカバーが分離する構造を採用しており、壁面やJIS1個用スイッチボックスへの取り付けがスムーズに行えます。配線作業も前面の端子台で完結するため、メンテナンス性にも優れています。

視認性の高いLEDインジケーター

筐体下部に電源表示LED（赤色）を配置。現場での通電確認が容易であり、不具合発生時の一次切り分け（電源トラブルか信号トラブルか）を迅速に行うことができます。

クリーンな無電圧リレー出力

内部回路で信号を処理し、メカニカルな無電圧リレー接点として出力します。電気的に絶縁された信号を供給できるため、接続先機器へのノイズ干渉リスクを低減し、安定したシステム運用を支えます。

誤動作を防ぐアンチチャタリング設計

接点の微細なバタつき（チャタリング）による誤動作を防止するロジックを搭載。約2秒間の出力動作中は新たな入力を受け付けないため、ノイズや不安定な接点入力に対しても安定したパルスを出力します。

選定時に評価したい強み

  • 双方向トリガー： 扉が開いた時と閉じた時の両方を確実に捉える双方向検知。
  • システム親和性： 接点仕様の異なる新旧機器や他メーカー機器同士の橋渡しに最適。
  • 安定した時間制御： 内部回路による高精度な2秒パルスにより、制御ミスのない運用が可能。
  • コンパクト設計： 奥行き23mmのスリムな形状で、設置場所を選ばない省スペース設計。

動作ロジック解説

入力の変化状態 出力1（立ち上がり） 出力2（立ち下がり）
OFF → ON (接点短絡) 約2秒間動作 無反応
ON 継続中 無反応 無反応
ON → OFF (接点開放) 無反応 約2秒間動作
OFF 継続中 無反応 無反応

配線端子仕様

端子番号 名称 内容
1 - 2 電源入力 DC12V ± 10% (極性あり 1:+, 2:-)
3 - 4 信号入力 無電圧接点入力 (3:S, 4:C)
5 - 6 出力1 立ち上がり時動作 (a接点 / DC30V 0.3A)
7 - 8 出力2 立ち下がり時動作 (a接点 / DC30V 0.3A)

製品仕様

項目 内容
品名 出力接点変換ユニット
品番 ＯＭ－２Ａ
電源電圧 ＤＣ１２Ｖ±１０％（極性あり）
消費電流 ５０ｍＡ以下
入力信号 無電圧リレー接点
出力信号 無電圧リレー接点（ａ接点）
（立ち上がり・立ち下がり）各１点（ＤＣ３０Ｖ・０．３Ａ）
出力時間 ワンショット（約２秒）
使用可能周囲温度 －５℃〜＋５０℃（結露なきこと）
設置場所 屋内
質量 約８０ｇ
外観 樹脂（ホワイト）
外形寸法 W64 × H100 × D23 mm

FAQ

Q：出力時間を2秒以外（5秒など）に変更することはできますか？ A：いいえ、出力時間は約2秒の固定となっており、調整はできません。
Q：電源はAC100Vを直接接続できますか？ A：できません。DC12Vの安定化電源が必要です。別売のACアダプターや電源ユニットをご用意ください。
Q：出力接点で直接ライトや回転灯を駆動できますか？ A：接点容量がDC30V 0.3Aと小さいため、直接の駆動は推奨しません。パワーリレーを介して制御してください。
Q：屋外で使用することは可能ですか？ A：本機は屋内専用仕様です。屋外でご使用になる場合は、防水ボックス（プラボックス等）に収納して設置してください。
Q：出力1（立ち上がり）のみを使用することは可能ですか？ A：はい、可能です。必要な側の端子（5-6番）のみ配線してご使用ください。
Q：入力信号に極性はありますか？ A：無電圧接点入力ですので、極性はありません。
Q：LEDが消灯しているのですが、故障でしょうか？ A：電源供給が遮断されているか、極性が逆の可能性があります。テスターで端子1-2間にDC12Vが来ているか確認してください。
Q：停電復旧時の動作はどうなりますか？ A：電源復旧時にすでに入力がON状態である場合、復旧の瞬間を「立ち上がり」として検知し、出力1が動作することがあります。
Q：JIS1個用スイッチボックスに取り付け可能ですか？ A：はい、ベースの取付穴ピッチが対応しておりますので、標準的なスイッチボックスへ取り付け可能です。
Q：使用推奨電線を教えてください。 A：CPEV（通信用ポリエチレン絶縁ビニルシースケーブル）0.65mm〜0.9mmを推奨します。
