SHODEN（昭電）パワーラインサージプロテクタ雷害対策 OAタップ型SPD 電話回線保護

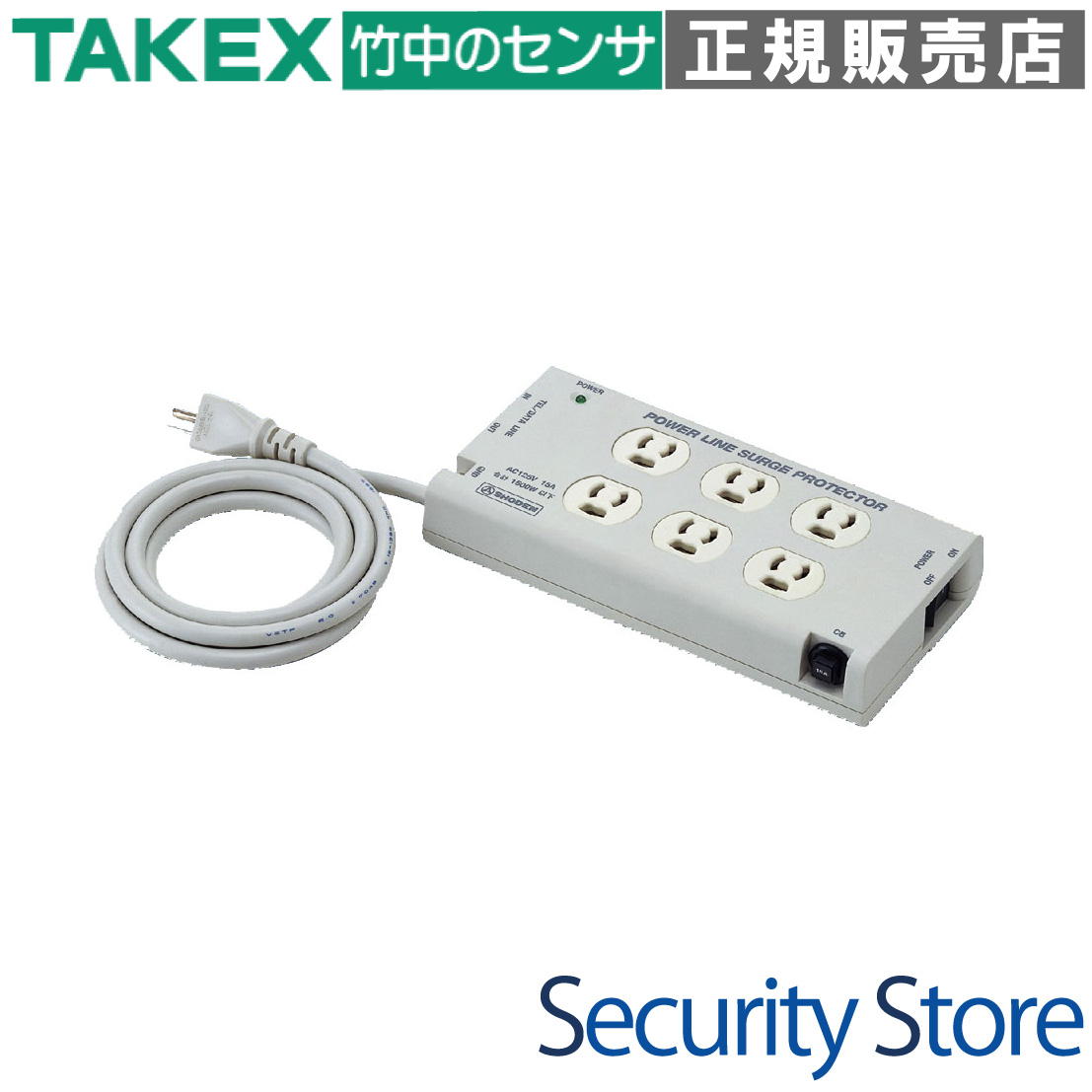

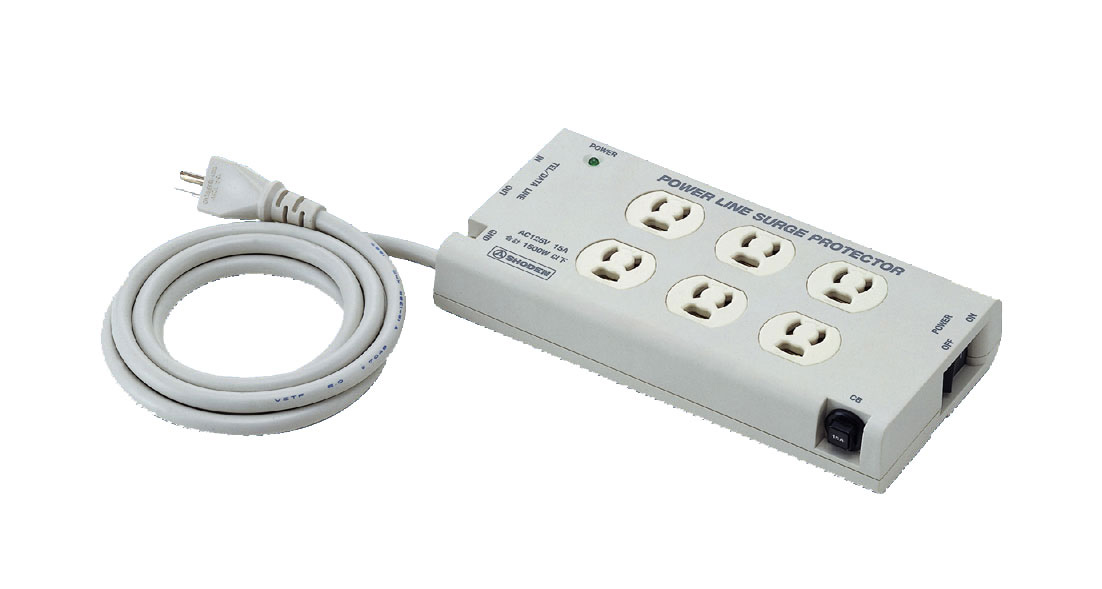

OA-64 OA用サンダーブロッカー

OA-64は、AC電源ラインと通信ライン（アナログ/ISDN）の両方を雷サージから一括防護する、法人・オフィス向けの複合型サージ防護デバイス（SPD）です。電源タップ形状に通信用保護回路を内蔵し、落雷による電位差サージからPCやFAX、モデムなどの重要機器を確実に守ります。

型番： OA-64
方式： 複合型サージ防護デバイス（SPD）
主な用途： PC、サーバー、モデム、FAX、電話機の雷サージ保護
コンセント数： 6口（抜け止め形）
通信保護： RJ-11（アナログ・ISDN S/T点対応）
最大容量： 1500W（125V 15A）

この製品が向いている用途

オフィス内PCおよび周辺機器の保護
FAX機・電話主装置（PBX）の雷害対策
モデム、TA、DSU等の通信端末の保護
スチールデスク周辺での電源供給・保護
ISDN・アナログ電話回線の一括雷対策

導入前に確認したいポイント

接続機器の合計消費電力が1500W以下か
アース（接地）が確保可能な環境か
通信回線がRJ-11（電話線形式）であるか
LAN回線の保護が必要な場合はOA-88を検討

特長

電源・通信ラインの「複合型」一括防護

AC電源回路と通信回路の両方にサージ防護素子を搭載。異なる経路から侵入する雷サージを同時に抑制し、ライン間の電位差による「回り込み破壊」から接続機器を多角的に保護します。

6口の抜け止めコンセントを装備

意図しないプラグの脱落を防止する「抜け止め機構」を採用した6個口コンセントを搭載。PCサーバーや重要機器の電源を安定して確保し、メンテナンス時の安全性も向上させています。

通信線4心保護回路（RJ-11対応）

アナログ電話回線やISDN回線（S/T点）に対応する4心保護回路を内蔵。電話機だけでなく、インターネット通信に欠かせないモデムやDSUなどの通信部も強力にバックアップします。

サーキットブレーカ内蔵による安全設計

過電流（合計15A超過）や短絡時に瞬時に電源を遮断するサーキットブレーカを搭載。過負荷による発火事故を未然に防ぎ、TRIPボタンのポップアップにより作動状態が一目で判断可能です。

強力マグネットによる優れた設置性

本体背面に強力な固定用マグネットを装備。スチールデスクの側面やキャビネットの背面にワンタッチで吸着固定でき、配線の整理整頓と省スペース化を両立します。

稼働状態を知らせるパイロットランプ

正面中央に視認性の高いパイロットランプを配置。正常通電中かつサージ保護回路が待機状態にあることを常時表示し、現場での目視点検を容易にします。

難燃性樹脂ケースと堅牢な構造

耐衝撃性・耐熱性に優れたアイボリーカラーの難燃性樹脂を採用。オフィス環境に馴染むデザインでありながら、過酷な運用条件下でも高い信頼性を維持します。

    選定時に評価したい強み
    信頼の保護性能： 電源サージ耐量10,000A、通信サージ耐量1,000Aを誇る高性能設計。
電位差対策： 通信と電源のアースを統合することで、機器間の電位差を解消。
保守の容易さ： ブレーカ作動時の復旧がボタンひとつで可能、ヒューズ交換不要。
施工性： M4ネジ式の接地端子を装備し、確実なアース接続が可能。



施工・設置ガイド

性能を最大限に発揮させるため、以下の手順および条件を守って設置してください。

配線接続の重要ルール

通信ケーブルの「IN（回線側）」と「OUT（機器側）」を逆に接続しないでください。逆に接続した場合、サージ防護素子をバイパスしてしまい、保護機能が働きません。

確認項目	この製品での考え方
設置場所	屋内専用。水蒸気や油煙、直射日光を避けて設置してください。
アース（接地）	保護効果を最大化するため、G端子を必ず接地極または機器のFGへ接続してください。
合計消費電力	1500Wまで。OAタップとしての定格を超えないよう管理してください。
マグネット使用	磁気記録媒体（HDD等）を背面近傍に近づけないよう配慮が必要です。

状態表示と操作機能

表示・スイッチ	状態 / 動作	意味
パイロットランプ	点灯	正常に通電しており、保護回路が有効な状態です。
TRIPボタン	突出状態	サーキットブレーカが作動し、電源を遮断しています。
電源スイッチ	ON/OFF	全コンセントの一次側電源を一括で管理します。

トラブルシューティング

現象	原因	処置内容
ランプが点灯しない	ブレーカ作動、または電源OFF	負荷を減らしてTRIPボタンを押し込み、スイッチをONにする。
通信ができない	IN/OUTの逆接続	回線側を「IN」、機器側を「OUT」に正しく接続し直す。
プラグが抜けない	ロック機構の作動	プラグを反時計回りにひねってから引き抜く。

製品仕様

項目	仕様内容
型番	OA-64
適合通信線	一般電話回線（アナログ）、ISDN回線
主な保護対象機器	パソコン、モデム、電話、ファクシミリ、DSU、TA
ACコンセント	接地2P 抜け止め形 6個口（JIS C 8303準拠）
モジュラー形式	RJ-11（4芯保護）
定格電圧	AC125V
定格電流 / 容量	15A / 1,500W max.
サージ耐量（電源）	10,000A
サージ耐量（通信）	1,000A
動作電圧（電源）	690V
動作電圧（通信）	220V
電源コード長	1.6m（接地2Pコンセントプラグ付）
接地端子	M4ネジ式（G端子）
外形寸法	W215 × H105 × D36 mm（突起部除く） ※マニュアル記載参考値：W215×D129×H45mm
使用周囲温度	-10℃ 〜 +40℃（※マニュアル上は -20℃ 〜 +60℃）
ケース材質	難燃性樹脂（アイボリー）
付属品	電源交換アダプタ

FAQ

Q：LAN回線（RJ-45）に使用できますか？ A：本製品（OA-64）は電話線用のRJ-11規格です。LAN回線の保護には、姉妹機種の「OA-88」をご検討ください。

Q：アース接続をしないで使用しても効果はありますか？ A：アースを接続しなくてもライン間の保護は働きますが、対地サージや電位差サージに対する本来の保護性能を発揮させるため、必ず接地（アース）を行ってください。

Q：サーキットブレーカが作動して電源が切れました。復旧方法は？ A：接続機器の合計電力が1500W以下になるよう調整した後、本体側面にある突出した「TRIPボタン」をカチッと音がするまで押し込んでください。

Q：サージ保護機能に寿命はありますか？ A：サージ防護素子は大きな雷撃を吸収すると劣化・破壊される消耗品です。雷撃後にパイロットランプが点灯しなくなった場合は寿命ですので、速やかに新品と交換してください。

Q：マグネットをPCの近くで使っても大丈夫ですか？ A：底面の固定用マグネットは強力です。ハードディスクや磁気カードなどの磁気記録媒体に近づけるとデータ破損の恐れがあるため、施工レイアウトには十分ご注意ください。

Q：ISDN回線の保護にも使えますか？ A：はい、ISDNのS/T点（RJ-11コネクタ形状）であれば、4心保護回路により保護可能です。

Q：モジュラー端子の「IN」と「OUT」を間違えるとどうなりますか？ A：保護回路をバイパスして機器へ直接雷サージが流れ込むため、防護効果が全く得られなくなります。必ず回線側を「IN」に接続してください。

Q：直撃雷から機器を守ることはできますか？ A：本製品は誘導雷（近くに落ちた雷によって発生するサージ）用です。送電線等への直撃雷による巨大なエネルギーは防ぎきれない場合があります。

Q：パイロットランプが消えているのに電気は来ています。故障ですか？ A：保護回路自体が雷撃によって破壊され、保護機能が喪失している可能性があります。早急な買い替えを推奨します。

Q：プラグを差し込んでもゆるい気がします。 A：本製品は抜け止めコンセントです。プラグを差し込んだ後、右（時計回り）にひねることでロックされます。
