セキュリティコントローラバスネットシステム [BUS-C630-3]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）バスネットシステムセキュリティコントローラ時分割多重伝送方式

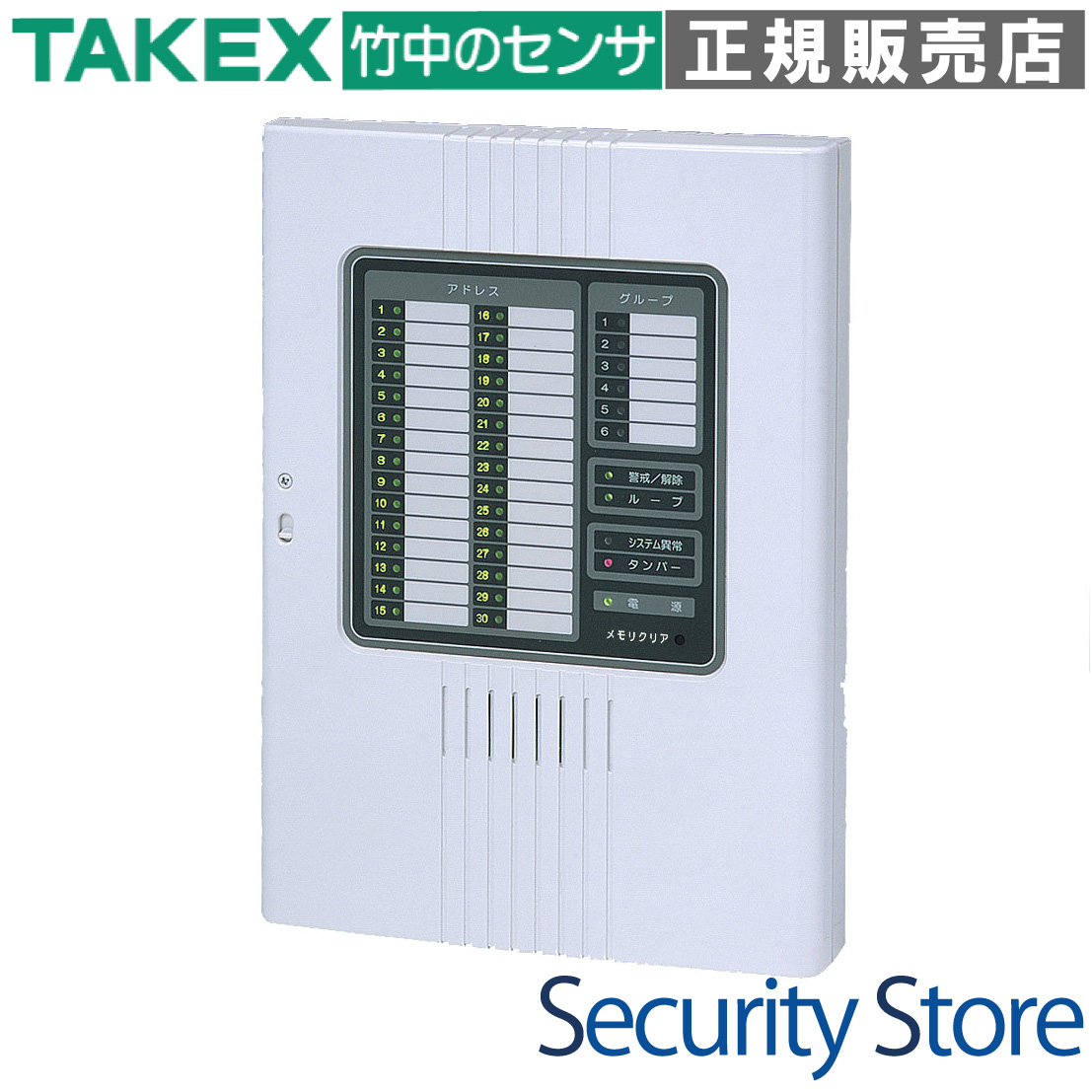

BUS-C630-3 セキュリティコントローラバスネットシステム

BUS-C630-3は、時分割多重伝送方式（バスネット方式）を採用した、中・大規模施設向けの高機能セキュリティコントローラです。最大30台の端末機器をわずか2芯の信号線で統合管理でき、従来の接点式に比べ圧倒的な省配線と施工の柔軟性を実現。多点数のセンサー情報を高速かつ確実に伝達し、複雑なゾーン管理や遠隔監視をスマートに構築します。

型番： BUS-C630-3
製品名： セキュリティコントローラバスネットシステム
伝送方式： 時分割多重伝送方式（ポーリング方式）
接続台数： 最大30台
主な用途： 大規模ビル、工場、倉庫、商業施設等の多点警備管理
設置環境： 屋内壁掛

資料ダウンロード

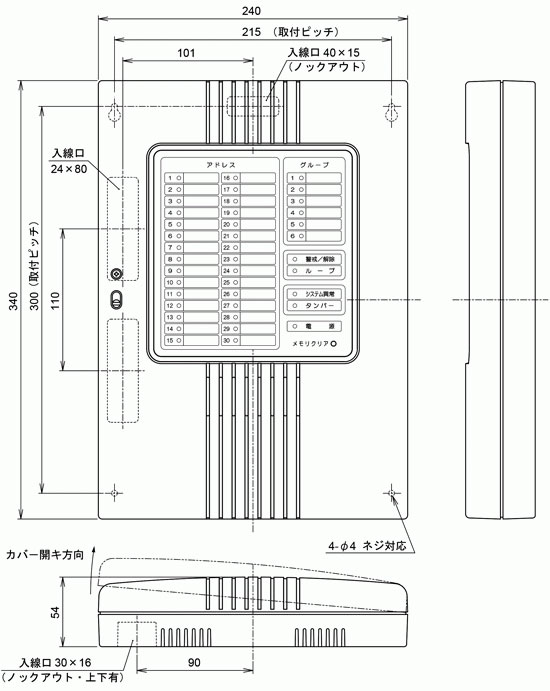

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

多層階ビルの各フロア一括警備管理
広大な敷地を持つ工場・倉庫のセンサー統合
配線コストを抑えたいリニューアル物件
将来的な端末の追加・レイアウト変更が予想される現場

導入前に確認したいポイント

接続する端末（センサー等）がバスネット対応機種か
電源線と信号線（バスライン）の系統設計
設置場所が屋内（非防水）であることの確認
外部制御盤との接点仕様（a接点/b接点）の整合性

特長

圧倒的な省配線・省施工を実現するバスネット方式

コントローラと最大30台の端末機器を、2芯のバスライン（信号線）のみで並列接続可能です。従来のリレー接点式のように各センサーから個別に配線を引き回す必要がなく、現場の構造に合わせたツリー配線やスター配線が自由に行えます。これにより、配線コストの削減だけでなく、施工工期の大幅な短縮を可能にします。

高速応答を実現するポーリング方式

コントローラから各端末へ順次呼びかけを行う「ポーリング方式」を採用。1台あたりの伝送速度は約8〜16msecと非常に高速で、最大30台を接続した状態でも約240msecという極めて短いサイクルでシステム全体の監視を完了します。リアルタイム性が求められるセキュリティ現場において、遅延のない確実な情報伝達を支えます。

最大1,000mの長距離伝送と柔軟なトポロジー

推奨配線（φ0.9mm AE線以上）を使用することで、最長1,000m、総配線長4,000mまでの長距離伝送に対応します。配線の分岐に制限がないため、大規模な敷地や複雑なビル構造においても、理想的なルートでのシステム構築が可能です。終端抵抗などの複雑な設定も不要です。

独立した電源設計による安定運用

コントローラと各端末の電源は、必ずしも同一系統である必要はありません。各フロアやエリアごとに個別の電源装置（DC12V/24V）から給電することが可能なため、長距離配線による電圧降下の影響を最小限に抑え、安定したシステムパフォーマンスを維持できます。

論理的なグループ管理（ゾーン制御）

物理的な配線接続に縛られず、コントローラ側の設定のみで最大30台の端末を1〜6の任意のグループに割り当てることができます。オフィスのレイアウト変更やテナント入れ替え時も、再配線工事を行うことなく、フロントパネルの操作だけで警備エリアの変更が完結します。

豊富なバスネット端末機器のラインナップ

パッシブセンサー、シャッターセンサー、外周用赤外線センサーなど、セキュリティ用途に不可欠な7シリーズ・33機種の端末機器が用意されています。これらすべての端末を共通の伝送ラインに混在させて接続できるため、あらゆる現場ニーズに柔軟に対応します。

バイパス機能によるメンテナンス性の向上

特定の端末を一時的に監視対象から除外する「バイパス設定」を搭載。故障したセンサーの切り離しや、改装工事中のエリアのみを除外した運用が、配線操作なしで容易に行えます。バイパス中はLEDが点滅し、設定漏れを管理者に警告します。

詳細な自己診断とステータス表示機能

各端末の通信異常、電源電圧の低下、タンパー（カバー開放）などを個別に検知。フロントパネルのLEDインジケーターにより、どのアドレスでどのような異常が発生しているかを一目で特定できるため、保守点検の効率が飛躍的に向上します。

    選定時に評価したい強み
    施工性の高さ： 2芯バスラインによる自由な分岐配線で工期を短縮
運用の柔軟性： 配線変更なしでグループ設定やバイパス設定が可能
信頼の伝送： 高速ポーリングによる確実な発報検知
拡張性： 33機種の豊富な端末を同一ラインに増設可能



施工・設置ガイド

本機は屋内壁掛専用です。施工時は以下の点に留意してください。

取付位置： 誤操作防止のため、床面から1m以上の高さに設置してください。
配線材： 通信の安定性を確保するため、φ0.9mm（断面積0.64mm2）以上の警報用AE線またはOP線を推奨します。
ノイズ対策： 動力盤やインバータ機器、大型トランス等のノイズ源からは離して設置してください。
電源極性： DC電源およびバスラインには極性があります。結線ミスは故障の原因となるため、通電前に必ず再確認を行ってください。

DIPスイッチ設定詳細

スイッチNo.	機能	OFF (下)	ON (上)	出荷時
1	モード切替	運用モード	点検モード	OFF
2	出力一括切替	b接点 (NC)	a接点 (NO)	OFF
3	警戒/解除入力	開時警戒	閉時警戒	OFF
4	パネル表示	点灯	消灯 (電源以外)	OFF

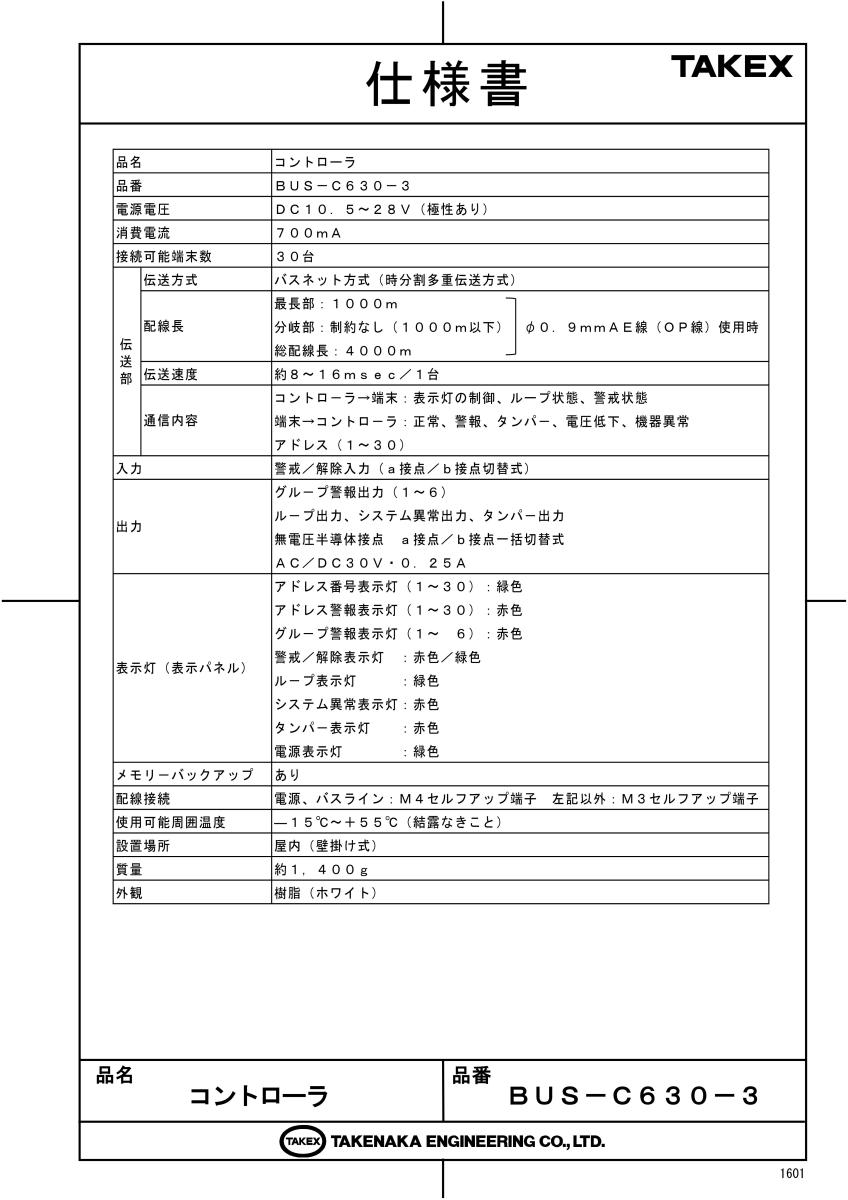

製品仕様

項目	内容
品名・品番	バスネットコントローラ BUS-C630-3
電源電圧	DC10.5〜28V（極性あり）
消費電流	700mA
接続可能端末数	30台
伝送方式	バスネット方式（時分割多重伝送方式）
配線長（φ0.9mm時）	最長部：1,000m、総配線長：4,000m、分岐部：制約なし
伝送速度	約8〜16msec／1台
警戒／解除入力	a接点／b接点切替式
接点出力内容	グループ警報出力（1〜6）、ループ出力、システム異常出力、タンパー出力
出力接点定格	無電圧半導体接点 AC/DC30V・0.25A（a/b一括切替式）
メモリーバックアップ	あり（不揮発性メモリー）
使用可能周囲温度	-15℃ 〜 +55℃（結露なきこと）
設置場所	屋内（壁掛式）
質量	約1,400g
外観材質	樹脂（ホワイト）
外形寸法	H340 × W240 × D54mm

FAQ

Q：バスラインに使用できる電線の種類は何ですか？ A：警報用AE線（またはOP線）の使用を推奨します。通信距離を確保するため、線径はφ0.9mm（0.64mm2）以上のものを使用してください。

Q：配線の分岐（スター配線やツリー配線）は可能ですか？ A：はい、可能です。バスネット方式は分岐に制約がなく、現場の構造に合わせて柔軟に配線いただけます。

Q：既存の一般的なセンサー（接点出力タイプ）を接続できますか？ A：直接は接続できません。バスネット対応センサーを使用するか、接点入力型のバスネット中継機を介して接続する必要があります。

Q：30台以上の端末を接続したい場合はどうすればよいですか？ A：本機1台あたりの上限は30台です。31台以上になる場合は、コントローラを複数台導入してシステムを分割してください。

Q：端末の電源はどこから供給すべきですか？ A：コントローラの電源端子から送り配線することも可能ですが、電圧降下を防ぐため、遠方の端末には付近の電源装置から個別に給電することを推奨します。

Q：特定のセンサーだけアラームが鳴らないように設定できますか？ A：「バイパス設定」機能を使用することで、特定のアドレスの端末をシステムから一時的に除外することが可能です。

Q：断線が発生した場合、どの場所で切れたか分かりますか？ A：コントローラのLED表示により、通信が途絶えた端末のアドレスを特定できるため、どの区間で異常が発生しているかの切り分けが容易です。

Q：設定した内容は停電時に消えてしまいますか？ A：いいえ、不揮発性メモリーを搭載しているため、登録情報やグループ設定などは停電しても保持されます。

Q：a接点とb接点の出力を個別に分けることはできますか？ A：いいえ、本機の接点出力はDIPスイッチ2によって「全出力一括」で切り替わる仕様です。個別設定はできません。

Q：警報の履歴（メモリー）を消去する方法を教えてください。 A：システムを解除状態にした後、フロントパネル右下の「メモリクリア」ボタンを2秒以上長押ししてください。
