セキュリティコントローラ バスネットシステム [BUS-C730-3]

セキュリティコントローラ バスネットシステム [BUS-C730-3]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） セキュリティコントローラ バスネットシステム 省配線 最大30端末

BUS-C730-3 セキュリティコントローラ バスネットシステム

BUS-C730-3は、独自の「バスネット方式（時分割多重伝送方式）」を採用し、多数の防犯センサーを効率的に一括管理できる法人向けセキュリティコントローラです。2芯のバスラインのみで最大30台の端末を接続可能で、広大な敷地や多層階ビルにおける配線コストの劇的な削減と、高度な個別アドレス管理を両立します。

  • 型番： BUS-C730-3
  • 製品名： セキュリティコントローラ バスネットシステム
  • 伝送方式： バスネット方式（時分割多重伝送方式）
  • 最大接続数： 30端末（アドレス 1〜30）
  • 主な特長： 個別アドレス警報出力（1〜30）搭載、長距離1,000m伝送
  • 設置場所： 屋内壁掛

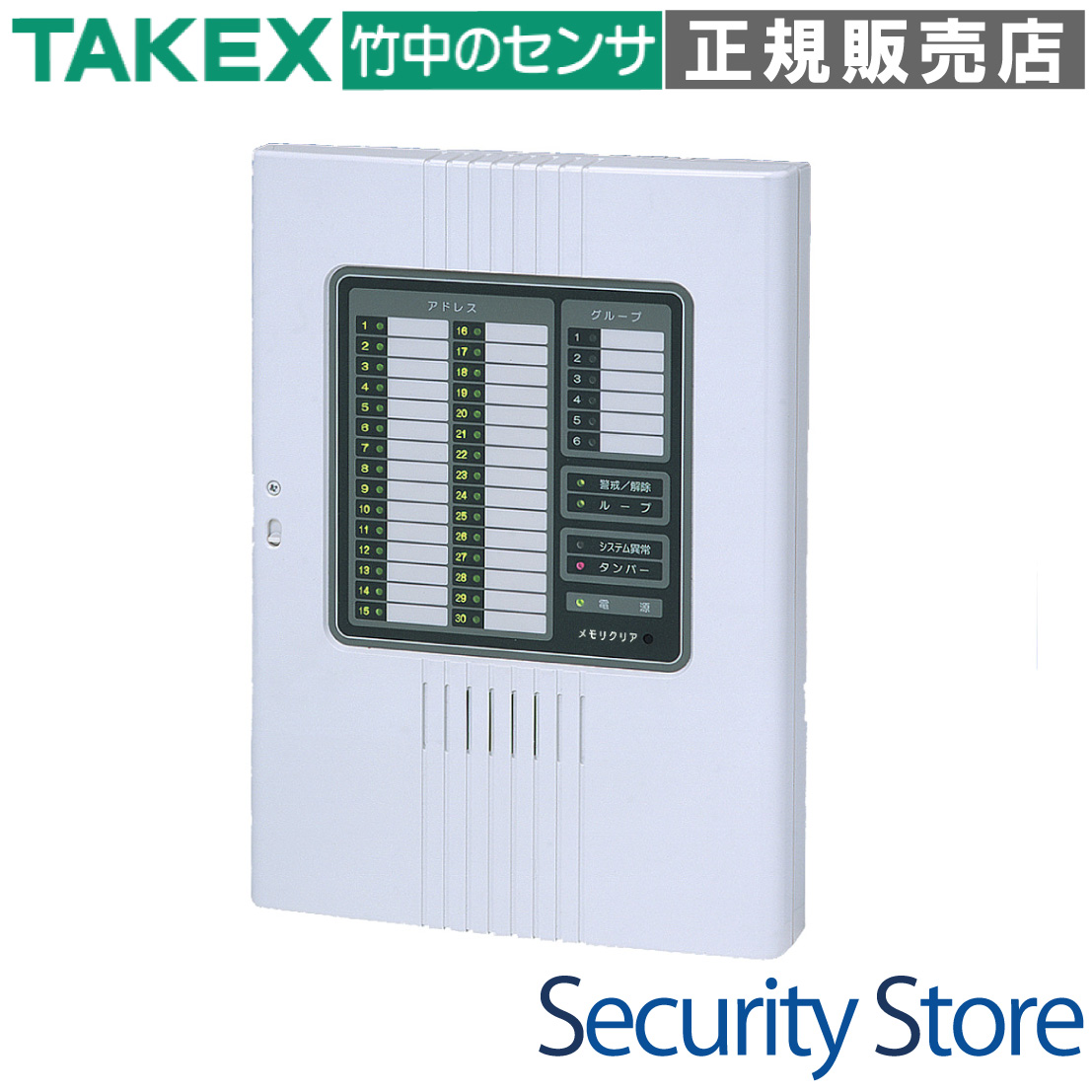

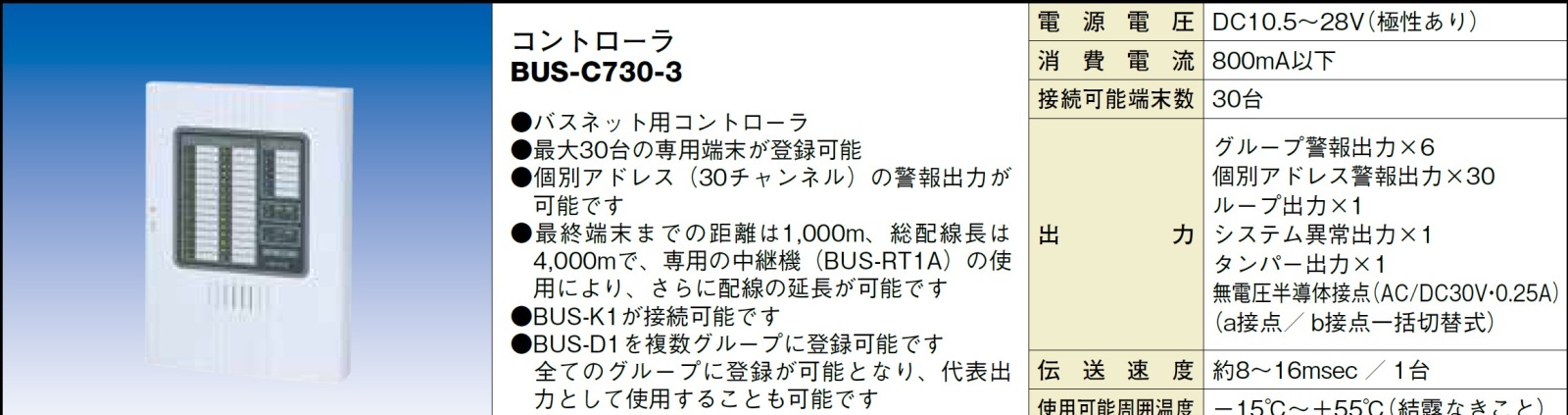

BUS-C730-3 セキュリティコントローラの外観画像

資料ダウンロード

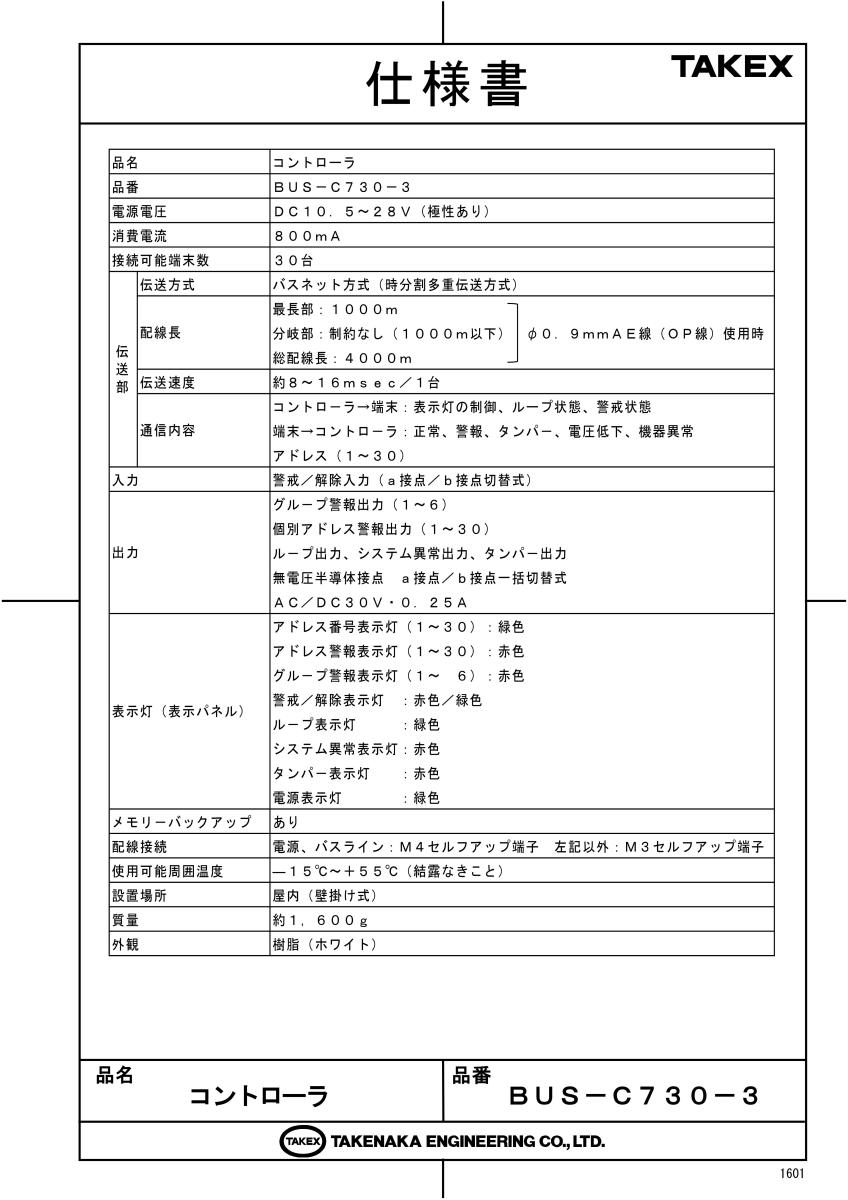

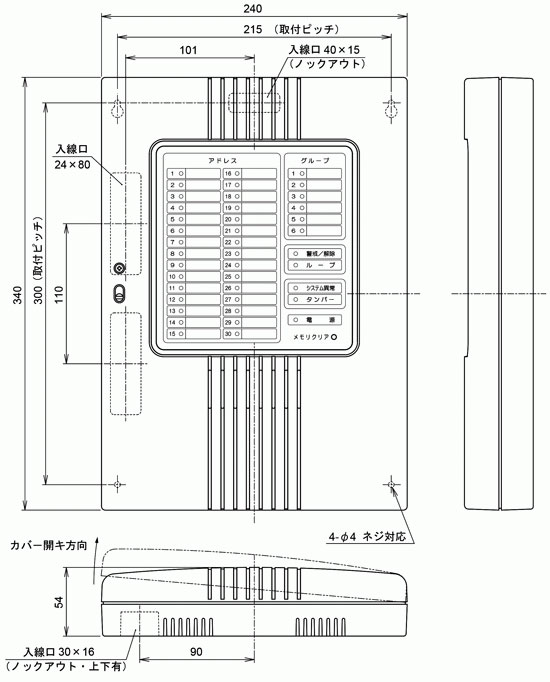

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 大規模工場や倉庫の外周警備
  • 多層階オフィスビルのフロア別管理
  • 商業施設のテナント別防犯システム
  • 配線スペースが限られた既設ビルへの導入

導入前に確認したいポイント

  • 本機は屋内専用です。屋外設置はできません。
  • バスラインには指定のAE線（φ0.9mm以上）を推奨します。
  • 電源はDC10.5〜28Vの供給が必要です。
  • 接続する端末がバスネット対応機種であることを確認してください。

特長

1. 時分割多重伝送による圧倒的な省施工・省配線

従来のリレー接点方式では、センサーごとに個別の配線をコントローラまで引き回す必要がありましたが、本システムは2芯の共通バスラインを並列に接続するだけで構築可能です。これにより、配線材の削減だけでなく、施工工数も大幅に短縮できます。

2. 高精度なポーリング方式による高速情報交換

コントローラから各端末へアドレスを指定して呼びかける「ポーリング方式」を採用。1台あたり約8msecという非常に高速な伝送速度を実現しており、最大30台接続時でもわずか約240msecで全端末の状態を確認可能です。遅延のない確実な警備運用を支えます。

3. 最大30台の端末を個別・グループで柔軟に管理

最大30台の端末を接続でき、コントローラ側の設定のみで1〜6の任意グループに割り当てることができます。現場のレイアウト変更やゾーン分けの変更が必要になった際も、物理的な配線工事をやり直すことなく柔軟に対応できるフレキシビリティを備えています。

4. 最長1,000mの長距離伝送と自由な配線設計

φ0.9mm以上の配線材使用時、コントローラから最長部まで1,000m、システム総配線長は4,000mまで対応。分岐に制限がないため、建物の形状に合わせたスター配線やツリー配線が自由に行えます。終端抵抗（ターミネーター）も不要です。

5. 現場でのトラブルを最小限に抑える高度な自己診断機能

バスラインの断線や端末の故障、供給電圧の低下を常に監視。異常が発生した際は「システム異常表示灯」が点灯し、どのアドレスで問題が起きているかをLEDの点滅で即座に特定できるため、保守メンテナンス時間を大幅に短縮します。

6. BUS-C730-3限定：全30アドレスの個別接点出力を搭載

下位モデル（C630-3）との決定的な違いとして、1〜30の全アドレスに対応した個別接点出力を標準装備しています。どのアドレスが発報したかを外部の警備装置や監視カメラシステム、自動通報機へ詳細に引き渡すことが可能です。

7. 柔軟な電源設計による電圧降下対策

コントローラと端末の電源を必ずしも同一にする必要はありません。エリアごとに個別の電源装置から給電することが可能なため、大規模な現場でも電圧降下を気にすることなく、安定したシステムを構築できます。

8. 豊富なバスネット対応端末ラインナップ

パッシブセンサー、赤外線センサー、シャッターセンサーなど、屋内・外周を問わず30機種以上の豊富な端末機器が用意されています。これらをすべて共通の伝送ラインに混在させて接続できるため、トータルな警備システムが容易に実現します。

選定時に評価したい強み

  • 管理能力： 30台のセンサーの状態を個別に把握し、個別に接点出力が可能。
  • 施工性： 分岐制限なしのバス配線により、どんな複雑な建物構造にも対応。
  • 信頼性： 不揮発性メモリーによる設定バックアップと、緻密な異常検知ロジック。
  • 運用性： バイパス機能により、故障端末や特定エリアを一時的に除外した運用が可能。

LED表示ステータス詳細

表示灯 点灯・点滅の意味
アドレス番号(緑) 点灯：登録済・正常 / 点滅：通信異常・タンパー・電圧低下
アドレス警報(赤) 点灯：警戒中の発報 / 点滅：警報メモリー / 早い点滅：BUS-D1出力中
警戒/解除(赤/緑) 赤点灯：警戒中 / 緑点灯：解除中 / 赤緑交互：点検モード
システム異常(赤) 点灯：通信断線や電圧低下などの異常発生中 / 点滅：異常メモリー
タンパー(赤) 点灯：本体カバー開放、または端末のカバー開放を検知

内部スイッチ設定 (DIP SW)

SW番号 機能 OFF (下) ON (上)
1 モード切替 運用モード 点検モード（登録・設定時）
2 出力一括切替 b接点 (NC) a接点 (NO)
3 警戒入力切替 開時警戒 閉時警戒
4 パネル表示 点灯 消灯（防犯カモフラージュ）

製品仕様

項目 内容
品名・品番 バスネットコントローラ BUS-C730-3
電源電圧 DC10.5〜28V（極性あり）
消費電流 800mA
接続可能端末数 最大30台（アドレス1〜30）
伝送方式 バスネット方式（時分割多重伝送方式）
伝送速度 約8〜16msec ／ 1台
最大伝送距離 最長部：1,000m / 総配線長：4,000m（φ0.9mm AE線使用時）
通信内容 コントローラ→端末：表示灯制御、ループ状態、警戒状態
端末→コントローラ：正常、警報、タンパー、電圧低下、機器異常
入力 警戒／解除入力（a接点／b接点切替式）
出力 グループ警報出力（1〜6）
個別アドレス警報出力（1〜30）
ループ出力 / システム異常出力 / タンパー出力
※無電圧半導体接点　a/b一括切替式　AC/DC30V・0.25A
メモリーバックアップ あり（不揮発性メモリー）
使用可能周囲温度 －15℃〜＋55℃（結露なきこと）
設置場所 屋内（壁掛式）
質量 約1,600g
外観 / 材質 ホワイト / 樹脂
寸法 (H×W×D) 340mm × 240mm × 54mm

FAQ

Q：推奨される配線材は何ですか？ A：警報用AE線またはOP線のφ0.9mm（断面積0.64mm2）以上を推奨します。これにより最長1,000mの通信が担保されます。
Q：配線の分岐方法に制限はありますか？ A：制限はありません。送り配線（数珠つなぎ）、スター配線、ツリー配線など、現場の構造に合わせて自由に分岐可能です。
Q：BUS-C630-3との違いは何ですか？ A：最大の違いは「個別アドレス警報出力（1〜30）」の有無です。C730-3は30台の各端末の状態を個別に接点出力できます。
Q：接続した端末が1台だけ通信エラーになります。原因は何ですか？ A：該当端末への電源未供給、バスラインの極性逆接続、または端末側のアドレス設定重複が考えられます。
Q：終端抵抗（ターミネーター）は必要ですか？ A：本システムでは終端抵抗は不要です。
Q：屋外に設置できますか？ A：いいえ、本機は屋内専用です。屋外に設置する場合は、防水・防塵性能のあるプラボックス等に収納してください。
Q：警報メモリーを消去する方法を教えてください。 A：システムを「解除」状態にした後、フロントパネル右下の「メモリクリア」ボタンを2秒以上長押ししてください。
Q：端末の登録はどのように行いますか？ A：DIPスイッチ1を「点検モード」にし、基板上の「登録」ボタンを長押しすることで、接続されている端末が自動認識されます。
Q：バイパス機能とは何ですか？ A：故障したセンサーや、改装工事等で一時的に警戒から外したい端末を、ソフトウェア的にシステムから除外する機能です。
Q：電源極性を逆に接続するとどうなりますか？ A：本機は起動しません。必ずテスターで極性を確認してから接続してください。
