HCR-810HY ワイヤレス表示灯 TAKEX 竹中エンジニアリング [HCR-810HY]

HCR-810HY ワイヤレス表示灯 TAKEX 竹中エンジニアリング [HCR-810HY]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ワイヤレスセキュリティ 426MHz帯 屋内用

HCR-810HY ワイヤレス表示灯

用途に合わせて表示灯の色、報知音、音量を自由にカスタマイズできる小電力型ワイヤレス受信表示灯です。最大40台の送信機を登録可能で、複雑な報知ニーズにも1台で柔軟に対応します。

  • 型番： HCR-810HY
  • 製品名： ワイヤレス表示灯
  • 使用周波数： 426MHz帯（4波切替対応）
  • 登録台数： 最大40台（4CH＋リセット1CH）
  • 電源電圧： DC10V〜30V（無極性）
  • 主な用途： トイレ呼出、在室管理、防犯報知、ナースコール連動

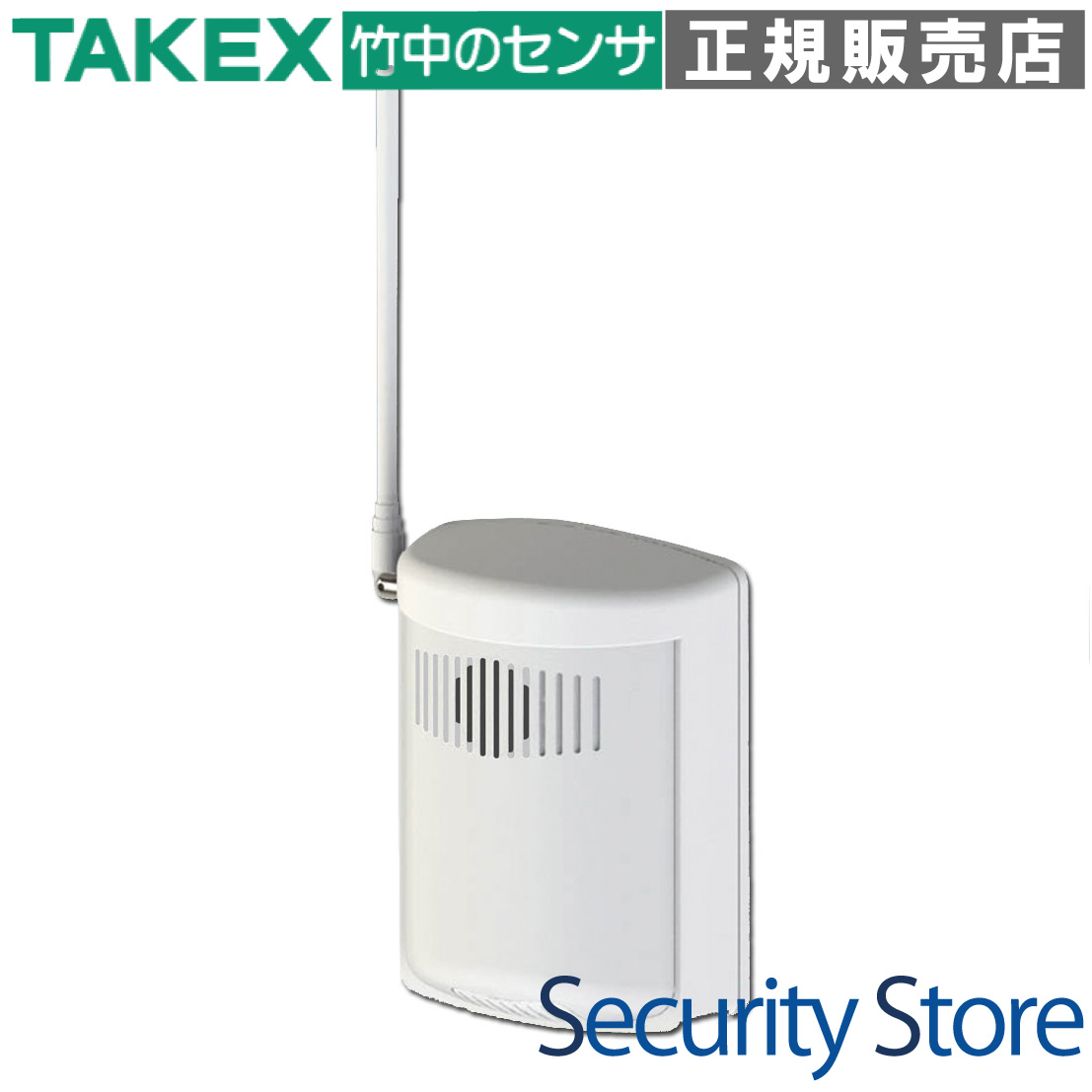

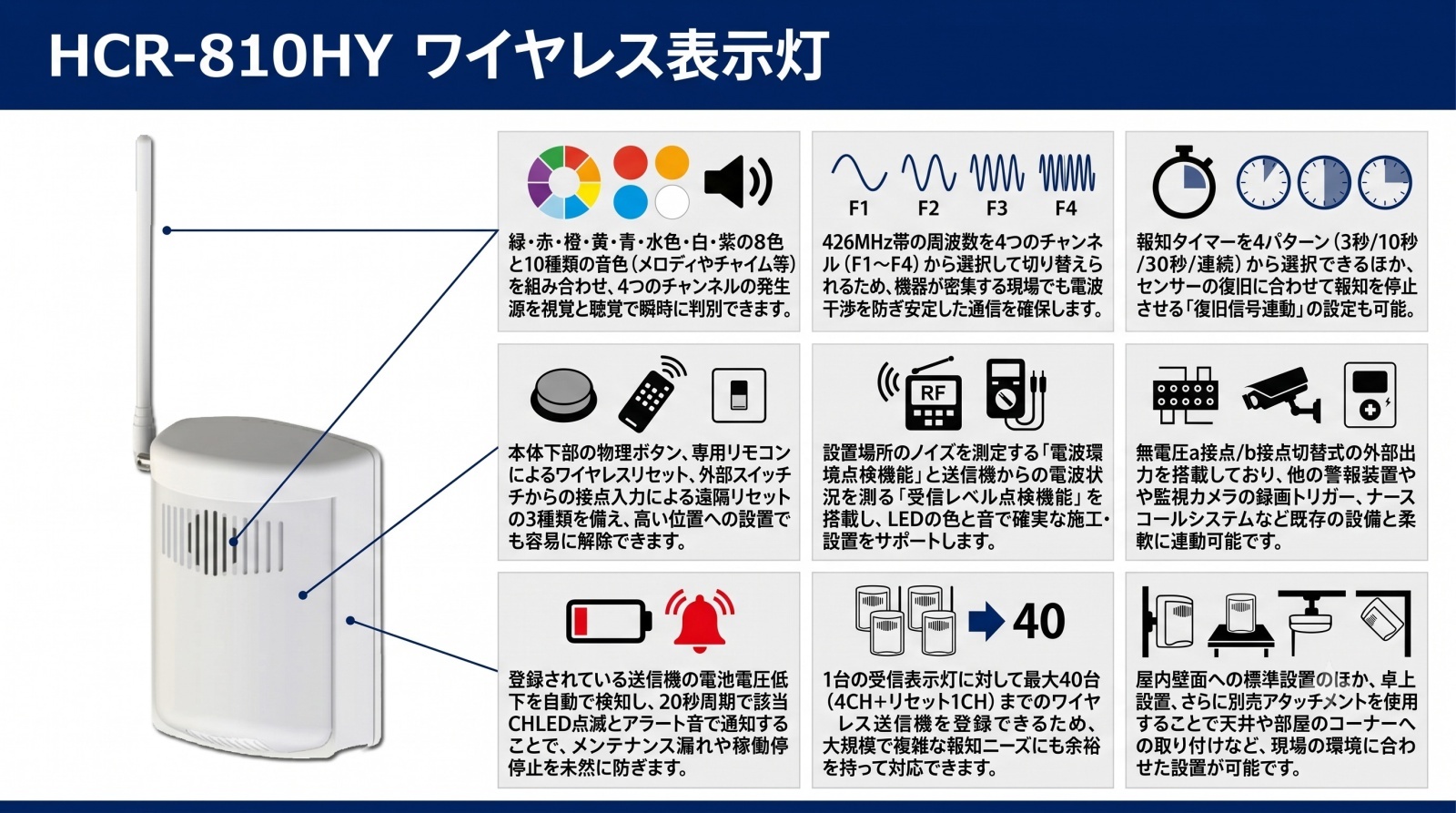

ワイヤレス表示灯 HCR-810HY 製品画像

資料ダウンロード

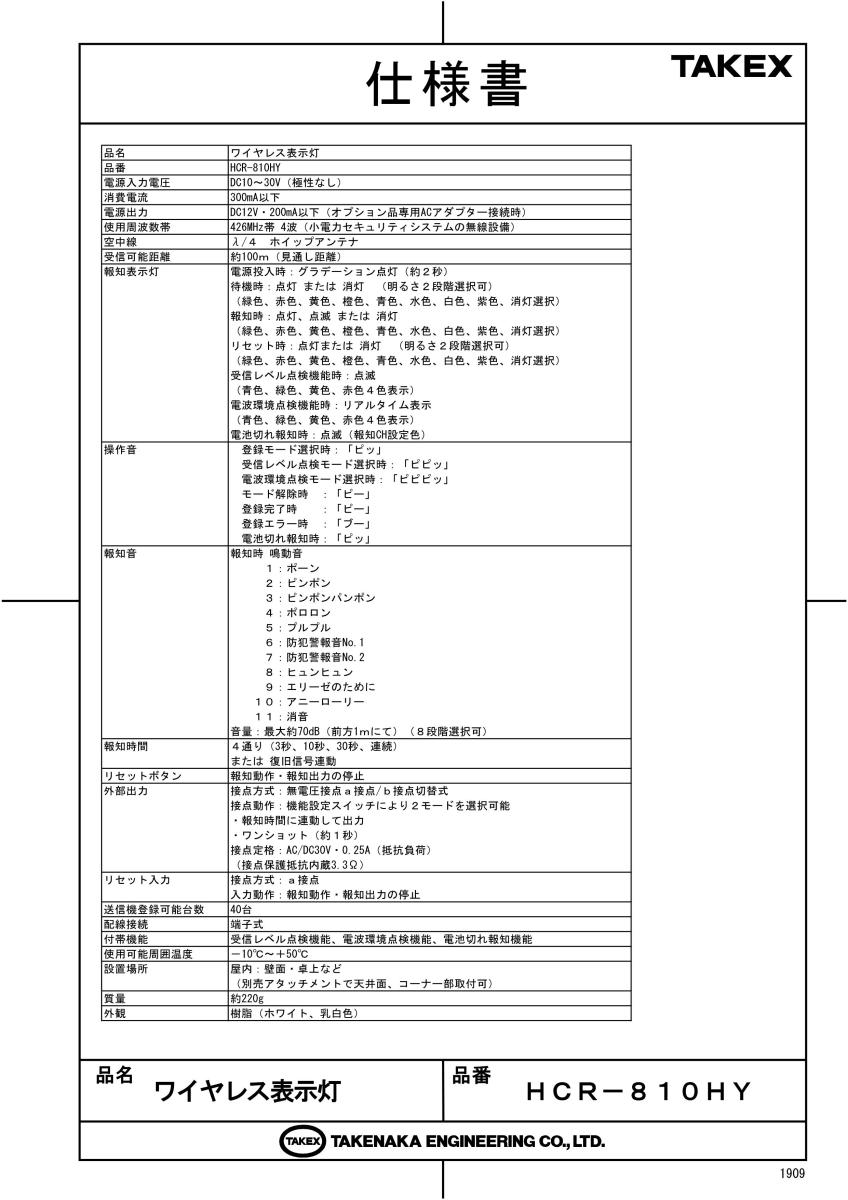

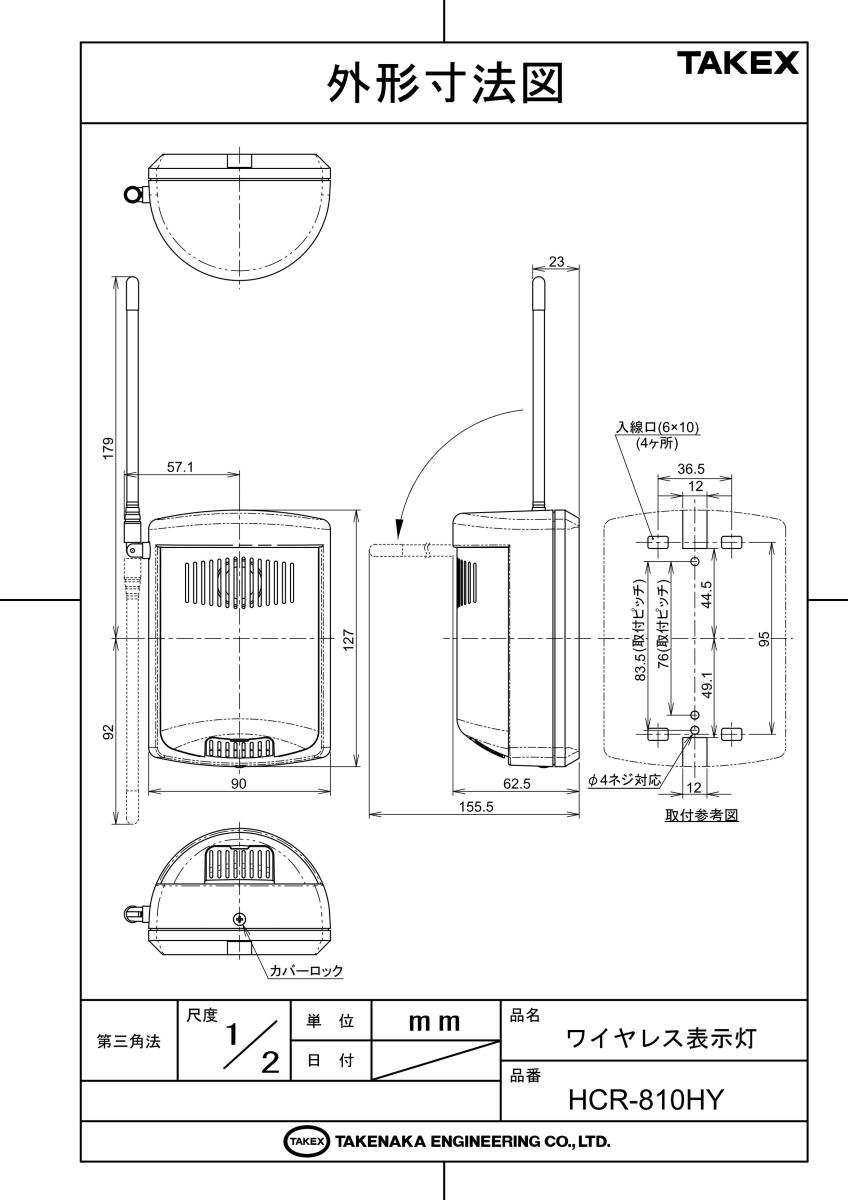

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 商業施設や多目的トイレの呼出表示
  • 会議室や応接室の在室・使用状況確認
  • 工場やオフィスでの緊急報知・呼び出し
  • ナースコールや介護施設での補助報知
  • 店舗の入店チャイムや防犯アラーム

導入前に確認したいポイント

  • 電源はDC10〜30Vが必要です（ACアダプタは別売）
  • 屋内専用モデルです（防水・防塵仕様ではありません）
  • アンテナは上向き垂直設置が推奨されます
  • 周囲に強いノイズ源（モータ等）がないか確認
  • 見通し100m以上の場合は中継機の検討が必要

特長

8色の表示色と10音色の報知音で4CHを識別

送信機を4つのチャンネル（CH1〜4）に振り分けて登録することで、どこで異常や呼び出しが発生したかを視覚と聴覚で瞬時に判別できます。表示色は緑、赤、橙、黄、青、水色、白、紫の8色から選択可能。報知音もメロディ、チャイム、警報音など10種類から個別に設定できるため、直感的な運用をサポートします。

混信を回避する「4周波切替テクノロジー」

426MHz帯の周波数を4つのチャンネル（F1〜F4）から選択して切り替えることができます。ワイヤレス機器が密集する現場や、隣接する店舗との電波干渉が懸念される環境においても、物理的に周波数をずらすことで安定した通信品質を確保します。

運用に合わせた柔軟な報知時間設定

報知時間は3秒、10秒、30秒、および連続（リセットまで継続）の4パターンから選択可能です。また、送信機が接点入力タイプ（TXF-116等）の場合、センサーの復旧に連動して報知を停止させる設定も可能。扉の開けっ放し警告や、在室中のみ点灯させるといった運用に最適です。

現場状況に応じた3通りのリセット方式

アラーム解除の方法として、本体下部の物理リセットボタン、専用のリモコン送信機によるワイヤレスリセット、外部スイッチからの接点入力による遠隔リセットの3種類を備えています。壁の高い位置に設置した場合でも、手元のスイッチやリモコンで容易に解除操作が行えます。

電波環境を可視化する診断機能

設置環境のノイズレベルを測定する「電波環境点検機能」と、送信機からの電波の届き具合を確認する「受信レベル点検機能」を搭載。LEDの色と音のパターンで、その場所が安定運用可能かどうかを施工時に即座に判断でき、トラブルのない導入を支援します。

外部システムとの連携を支える出力端子

無電圧a接点/b接点切替式の外部出力を搭載しています。報知動作に連動して他の警報装置を動かしたり、監視カメラの録画トリガー、PLCへの信号入力、ナースコールシステムへの接続など、既存の設備と組み合わせて高度なシステム構築が可能です。

送信機の電池切れを自動監視

登録されている送信機の電池電圧が低下すると、20秒周期で該当するチャンネルの表示灯が点滅し、アラート音で知らせます。どの送信機の電池を交換すべきかが一目で分かり、セキュリティシステムとしてのダウンタイムを最小限に抑えます。

選定時に評価したい強み

  • 多様な識別能力： 8色×10音の組み合わせにより、多チャンネルの同時運用でも混同を防ぎます。
  • 施工性の高さ： 背面ピッチが標準的な埋込ボックスに対応し、卓上設置も可能な設計です。
  • 信頼のノイズ対策： 受信回路を妨害するノイズを測定できるため、設置ミスを物理的に防げます。
  • 長期運用の安心感： 電池切れ報知機能により、送信機のメンテナンス漏れを防止します。

内部設定・DIPスイッチ仕様

本体内部の8極DIPスイッチにより、システムの動作環境を細かく定義できます。

SW番号 機能 OFF設定（標準） ON設定
SW1, 2 周波数設定 F1（出荷時） F2, F3, F4へ切替可能
SW3, 4 報知時間設定 3秒 / 10秒 / 30秒 / 連続（ON,ON） 現場に合わせたタイマー設定
SW5 外部出力接点 a接点（メイク） b接点（ブレイク）
SW6 待機時表示 消灯 常時点灯（電源監視用）
SW7 報知モード 報知時間連動 復旧信号連動（扉開閉監視等）
SW8 外部出力モード ワンショット（約1秒） 報知鳴動時間と完全連動

配線・端子仕様

端子番号 名称 仕様・機能
1 - 2 DC電源(入出力) DC10〜30V入力（無極性）。ACアダプタ使用時はDC12V出力として動作。
3 - 4 外部出力 無電圧a/b接点切替。AC/DC30V 0.25A以下（接点保護抵抗3.3Ω内蔵）。
5 - 6 リセット入力 無電圧a接点入力。クローズ（短絡）時に報知を強制停止。
ジャック DCプラグ 専用ACアダプター（DC-SW1250）接続用。

製品仕様

項目 内容
品名 / 品番 ワイヤレス表示灯 / HCR-810HY
電源入力電圧 DC10V〜30V（極性なし）
消費電流 300mA以下
電源出力 DC12V・200mA以下（専用ACアダプター接続時）
使用周波数帯 426MHz帯 4波（小電力セキュリティシステムの無線設備）
空中線 λ／4 ホイップアンテナ
受信可能距離 約100m（見通し距離）
表示灯挙動 待機時：点灯/消灯、報知時：点灯/点滅/消灯、診断時：4色表示
報知音内容 メロディ・チャイム・警報音など10音色＋消音（8段階音量調節可）
最大音量 約70dB（前方1mにて）
報知時間 3秒、10秒、30秒、連続、または復旧信号連動
登録可能台数 最大40台
外部出力 無電圧a/b接点切替式（AC/DC30V・0.25A以下）
リセット入力 無電圧a接点（報知停止用）
使用可能温度 －10℃〜＋50℃（結露なきこと）
設置場所 屋内壁面・卓上（別売アタッチメントで天井・コーナー取付可）
外形寸法 W127 × H155.5 × D44.5 mm（アンテナ除く）
質量 約220g

FAQ

Q：電源は電池で動きますか？ A：いいえ。本機は受信表示灯のため、DC10V〜30Vの外部電源供給が必要です。電池では動作しません。
Q：ACアダプターは付属していますか？ A：いいえ、ACアダプターは別売です。推奨品（DC-SW1250）を別途ご用意ください。
Q：送信機は何台まで登録できますか？ A：最大で40台まで登録可能です。4つのチャンネルに振り分けて管理できます。
Q：電波が届かない場合はどうすればいいですか？ A：オプションの中継機（RTXF-300等）を使用することで、電波到達距離を延長することが可能です。
Q：音を鳴らさずに光だけで報知できますか？ A：はい、可能です。報知音設定を「消音」にすることで、LED表示のみの報知が可能です。
Q：屋外に設置しても大丈夫ですか？ A：本機は屋内専用仕様です。直接雨がかかる場所や高湿度の環境には設置しないでください。
Q：送信機の電池が切れたらわかりますか？ A：はい。登録された送信機の電池が消耗すると、該当CHのLEDが点滅し「ピッ」という音で電池切れを知らせます。
Q：他のワイヤレス機器と混信しませんか？ A：内部のDIPスイッチで4つの周波数から選択できるため、混信が発生しても周波数を切り替えて回避できます。
Q：リセットボタンを長押ししても反応しない項目がありますが？ A：リセット操作やモード切替には2秒、4秒などの長押し秒数が定義されています。マニュアルに従い操作してください。
Q：外部出力端子で大型のパトライトを直接回せますか？ A：接点容量がAC/DC30V 0.25Aまでとなっており、保護抵抗も内蔵されているため、大電流の機器は直接駆動できません。外部リレーを介して接続してください。
