SMT-2 集音マイク壁面取付型・屋内用 TAKEX 竹中エンジニアリング [SMT-2]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）集音マイク屋内用セキュリティ監視アクティブ方式

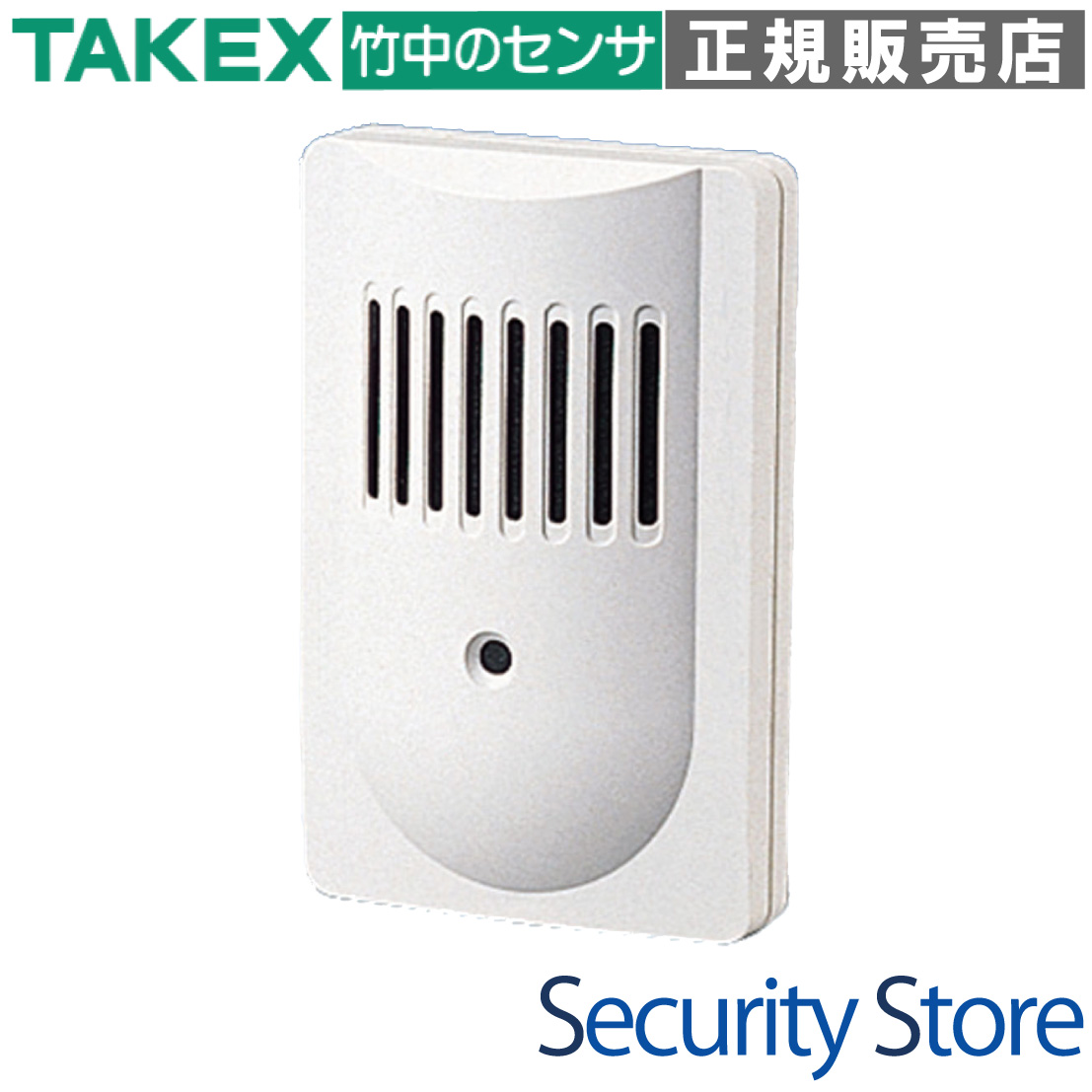

SMT-2 集音マイク壁面取付型・屋内用

現場の音声や異常音を鮮明に捉え、離れた場所でのリアルタイムモニターを可能にする高感度アクティブ集音マイクです。

プリアンプを内蔵し、DC8V〜30Vの広範な電源に対応。平衡伝送により最大100mの長距離配線が可能な、BtoBのセキュリティ・設備監視用途に最適な一台です。

型番： SMT-2
方式： アンプ内蔵アクティブ型集音ユニット
出力形式： 平衡（バランス）/ 不平衡（アンバランス）切替式
設置場所： 屋内壁面（1個用スイッチボックス適合）
主要機能： 感度調整ボリューム、タンパー出力、出力レベル切替

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス・店舗の防犯・監視モニター
金融機関・公共施設の受付音声記録
工場の機械稼働音・異音検知
DVRやビデオサーバーへの音声入力

導入前に確認したいポイント

屋内専用です（防水性能はありません）
電源（DC8-30V）の供給が必要です
20m以上の配線は「平衡設定」を推奨
スピーカーとの近接設置はハウリング注意

特長

平衡・不平衡のデュアル伝送モード

内部スイッチにより「平衡（バランス）伝送」と「不平衡（アンバランス）伝送」を自由に選択可能です。プロ用音響機器から一般的なDVR、民生用レコーダーまで、接続先のインターフェースに合わせて最適な信号形式で出力できます。

最大100mの安定した長距離配線

平衡出力モードを使用することで、外部ノイズの影響を抑えながら約100mまでの長距離配線を実現します。大規模な施設や、管理室から離れた場所に設置する場合でもクリアな音声伝送が可能です。

DC8V〜30Vのワイドレンジ電源対応

動作電圧範囲がDC8V〜30Vと極めて広いため、12V系や24V系など、既存のセキュリティ電源系統をそのまま活用できます。電圧降下が発生しやすい長距離配線時でも、安定した動作を維持します。

高性能プリアンプによる高感度集音

マイク素子の直後に高精度な増幅回路（プリアンプ）を内蔵。微弱な音声を初段で引き上げるアクティブ回路設計により、伝送経路での劣化を防ぎ、明瞭度の高い音質を提供します。

柔軟なゲイン調整（出力可変ボリューム）

本体内部に利得調整用ボリュームを搭載。設置環境の騒音レベルや対象音声の大きさに合わせ、±10dBの範囲で最適な出力レベルに追い込むことが可能です。

セキュリティを支えるタンパー機能

カバーの開放を検知するb接点のタンパースイッチを標準装備。いたずらや物理的な破壊、不正な分解をホストシステムへ即座に通知できる、法人向けならではの堅牢な設計です。

施工性を追求した分離構造と端子式配線

ベース部とカバー部の分離方式を採用。配線作業はM3セルフアップ端子式で確実に行えます。JIS 1個用スイッチボックスに適合する取付ピッチ（83.5mm）のため、施工時の美観も損ないません。

マイク/ラインの出力レベル切替

接続先がアンプの「マイク入力」なのか、レコーダーの「ライン入力」なのかに応じて、出力レベルを-60dBV / -30dBVから選択可能。入力インピーダンスの不整合による歪みや音量不足を防ぎます。

    選定時に評価したい強み
    長距離耐性： 平衡伝送対応により、ノイズの多い現場でも100mの引き回しが可能。
汎用性： DC8VからDC30Vまでの広電圧対応で、電源設計が極めて容易。
信頼性： タンパースイッチ搭載により、24時間監視のセキュリティ用途に完全対応。
施工性： 1個用スイッチボックス対応の壁面取付型。ホワイトカラーでインテリアに馴染む。



内部設定・スイッチ詳細

設定項目	設定内容と機能
信号出力スイッチ	マイク（-60dBV）/ ライン（-30dBV）の切替。接続機器の入力レベルに合わせます。
伝送方式スイッチ	平衡（バランス）/ 不平衡（アンバランス）の切替。長距離時は「平衡」推奨。
出力可変ボリューム	右回しでゲイン増大、左回しで減少。音が歪まない範囲で最大に調整します。
タンパースイッチ	カバーが開くと端子間が「開放（無限大Ω）」になり、異常を知らせます。

配線接続ガイド

接続先の形式に応じて以下の通り配線してください。

平衡（バランス）出力： 推奨距離最大100m。2Pツイストシールド線を使用し、端子H/Cにペア、Eにシールドを接続。
不平衡（アンバランス）出力： 推奨距離最大20m。シールド線を使用し、Hに信号、C/Eを共通（ブリッジ）にして接続。

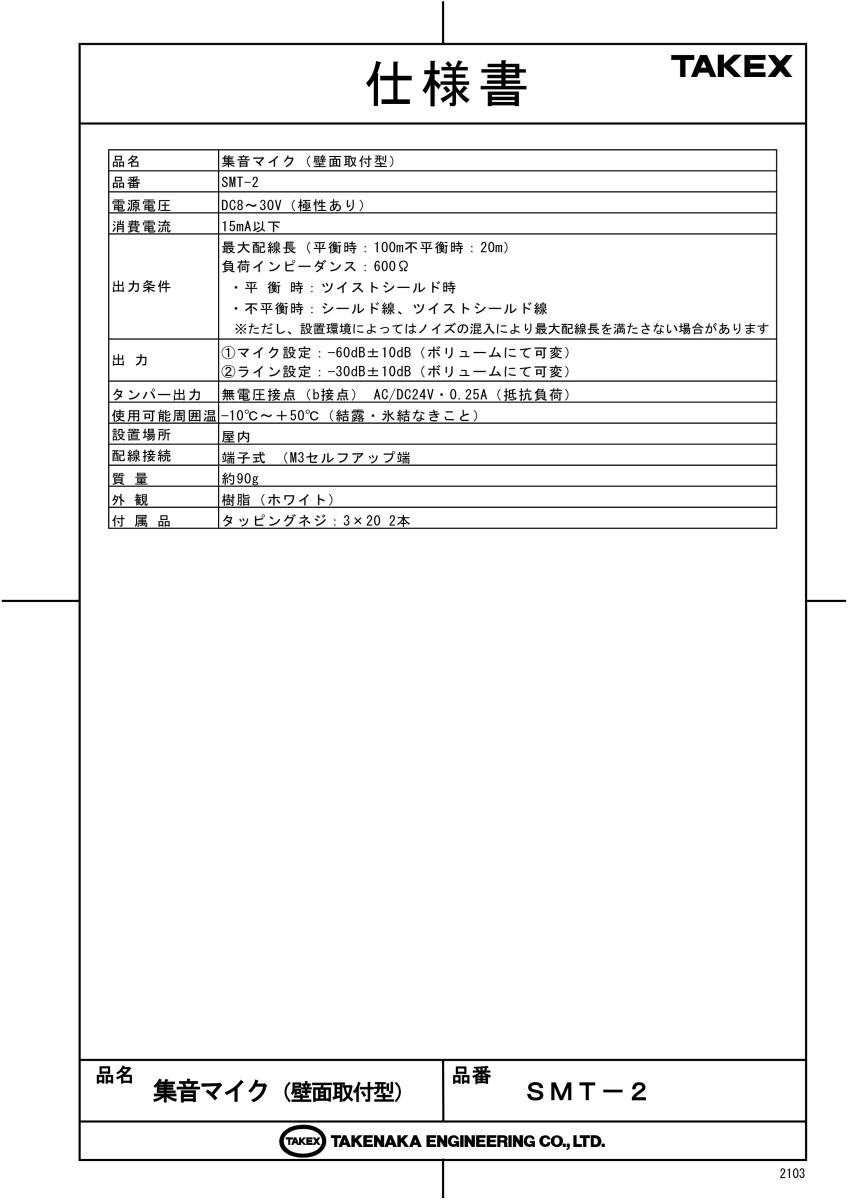

製品仕様

品名	集音マイク（壁面取付型）
品番	SMT-2
電源電圧	DC8〜30V（極性あり）
消費電流	15mA以下
出力条件	最大配線長（平衡時：100m / 不平衡時：20m）負荷インピーダンス：600Ω以上・平衡時：ツイストシールド使用・不平衡時：シールド線、ツイストシールド線 ※環境によりノイズの影響を受ける場合があります
出力レベル	(1)マイク設定：－60dB±10dB（ボリュームにて可変） (2)ライン設定：－30dB±10dB（ボリュームにて可変）
タンパー出力	無電圧接点（b接点） AC/DC24V・0.25A（抵抗負荷）
使用可能周囲温度	－10℃〜+50℃（結露なきこと）
設置場所	屋内
配線接続	端子式（M3セルフアップ端子）
質量	約90g
外観 / 材質	ABS樹脂（ホワイト）
外形寸法	W70 × H110 × D32 mm
付属品	タッピングネジ（φ3×20） 2本

FAQ

Q：電源は別途必要ですか？ A：はい、本機はアクティブ方式のため、DC8V〜30Vの電源供給が必要です。

Q：配線は何mまで伸ばせますか？ A：平衡（バランス）設定時は最大100m、不平衡設定時は最大20mまで対応しています。

Q：屋外でも使用できますか？ A：いいえ、屋内専用仕様です。防水性能はありませんので、雨や湿気の多い場所は避けてください。

Q：どのようなケーブルを使用すべきですか？ A：ノイズを防ぐため、シールド線またはツイストシールド線（0.3mm2以上）を推奨します。

Q：集音範囲（感度）の調整はできますか？ A：本体内部の出力可変ボリュームにより、約±10dBの範囲でゲイン調整が可能です。

Q：タンパー出力とは何ですか？ A：本体のカバーが外された際に出力される信号です。いたずらや破壊を検知できます。

Q：一般的なレコーダー（DVR）に接続できますか？ A：はい。出力レベルを「ライン（-30dBV）」に設定することで、多くのDVRの音声入力に適合します。

Q：1個用スイッチボックスに取り付け可能ですか？ A：はい、取付ピッチは83.5mmで、標準的な1個用スイッチボックスに適合します。

Q：音が歪んで聞こえる場合の対処法は？ A：出力レベルの設定が大きすぎる可能性があります。ボリュームを下げるか、出力スイッチを確認してください。

Q：極性はありますか？ A：電源端子（＋/－）には極性があります。正しく接続してください。
